Intelligent Cybersecurity Framework for Smart Grid — When Protecting the Grid Means Trusting the Wire

#SmartGrid #Cybersecurity #W5500 #TOE #IndustrialControl #ESP32 #SCADA #IntrusionDetection #Ethernet #GraduationProject

📚 Context: University graduation project (Computer Engineering, 2025–2026) — a working, physically-built three-tier smart-grid defense system. ✅ Implementation status: Hardware built and demonstrated (real-device photos + project report included). W5500 usage verified at the code level across all networked nodes.

01 — What is this project?

Smart grids are attractive targets. The moment control units, relays, and SCADA endpoints get network addresses, they inherit the entire threat surface of an IP network — DoS floods, scanning, ARP spoofing, false-data injection. Most student and hobby "grid security" demos stop at detecting an attack and printing an alert. They rarely close the loop down to the physical layer, and they almost never think about the security of their own control channel.

This project does both. It is a three-tier, layered defense system that watches live grid traffic, decides when an attack is happening, and then reaches all the way down to physically isolate the affected grid unit — cutting the cooling fan, raising alarms, and showing an on-device warning.

The three tiers are cleanly separated:

• Detection Layer (Raspberry Pi): sits on a switch configured with port mirroring, so every packet flowing through the grid network is copied to it. A real-time detection engine inspects that traffic and classifies attacks.
• Control Layer (Arduino master): the central decision authority. It receives attack alerts from the Pi and issues mode commands (Normal / Standby / Attack) to the grid units.
• Execution Layer (ESP32 + W5500 grid units ×2): each unit receives commands and drives real hardware — a relay-controlled cooling fan, an LED, a buzzer, and a 16×2 I²C LCD that displays "Attack Detected."

The result is not a slideshow — it's a closed control loop that converts a detected cyber attack into a physical protective action in real time.

02 — Why a wired Ethernet control plane?

Here is the design decision that makes this project genuinely interesting, and it is one that most builders get wrong.

The execution units are ESP32 boards. Every ESP32 has Wi-Fi built in. The path of least resistance would have been to run the entire command-and-control network over Wi-Fi and ship zero extra hardware. This project deliberately did not do that. Every command hop — Pi → Arduino, Arduino → ESP32 — runs over wired W5500 Ethernet on a fixed 192.168.1.0/24 network.

🔷 The control plane must not be the weakest link

This is a cybersecurity system. It would be self-defeating to route the very commands that isolate a compromised grid over a wireless link that can be jammed, deauthenticated, or spoofed. By putting the control plane on physical Ethernet, the project removes the wireless attack surface from the exact channel it cannot afford to lose. The thing doing the protecting is itself hardened.

🔷 Deterministic, fixed-topology addressing

Grid infrastructure is not a laptop wandering between access points. It's a fixed set of nodes at known locations. Static IPs (Arduino .200, grid units .10 / .20, Pi as client), hardware link-status monitoring, and automatic reconnect give this system the deterministic, "always at the same address" behavior that industrial control demands.

🔷 One transport, two very different MCUs

The master is an Arduino; the grid units are ESP32s. Both speak to the network through the same W5500 + Arduino Ethernet API. One networking model, identical code idioms, works across heterogeneous silicon — which is exactly why a hardwired TCP/IP controller beats stitching together each MCU's native, incompatible network stack.

03 — System architecture

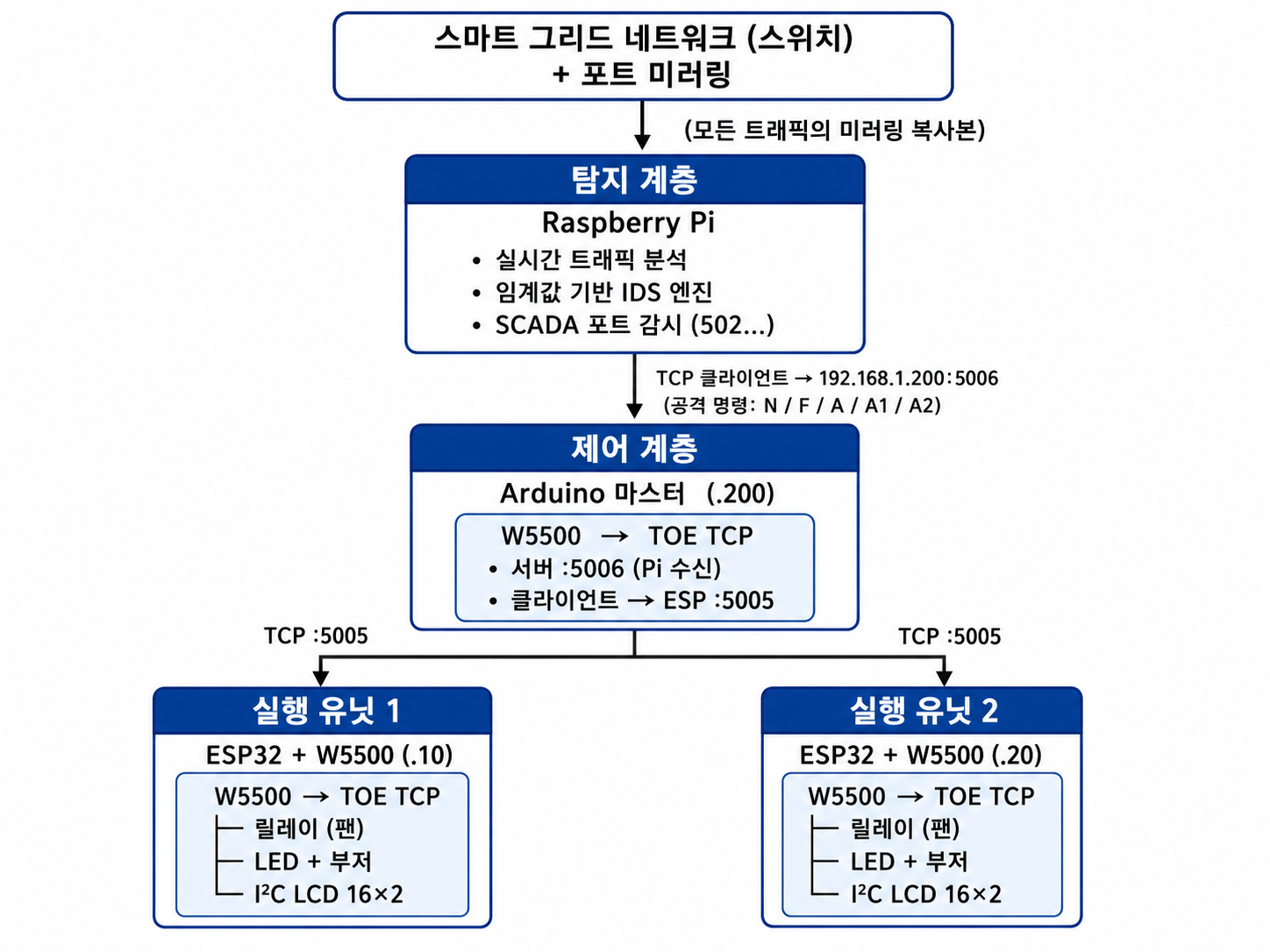

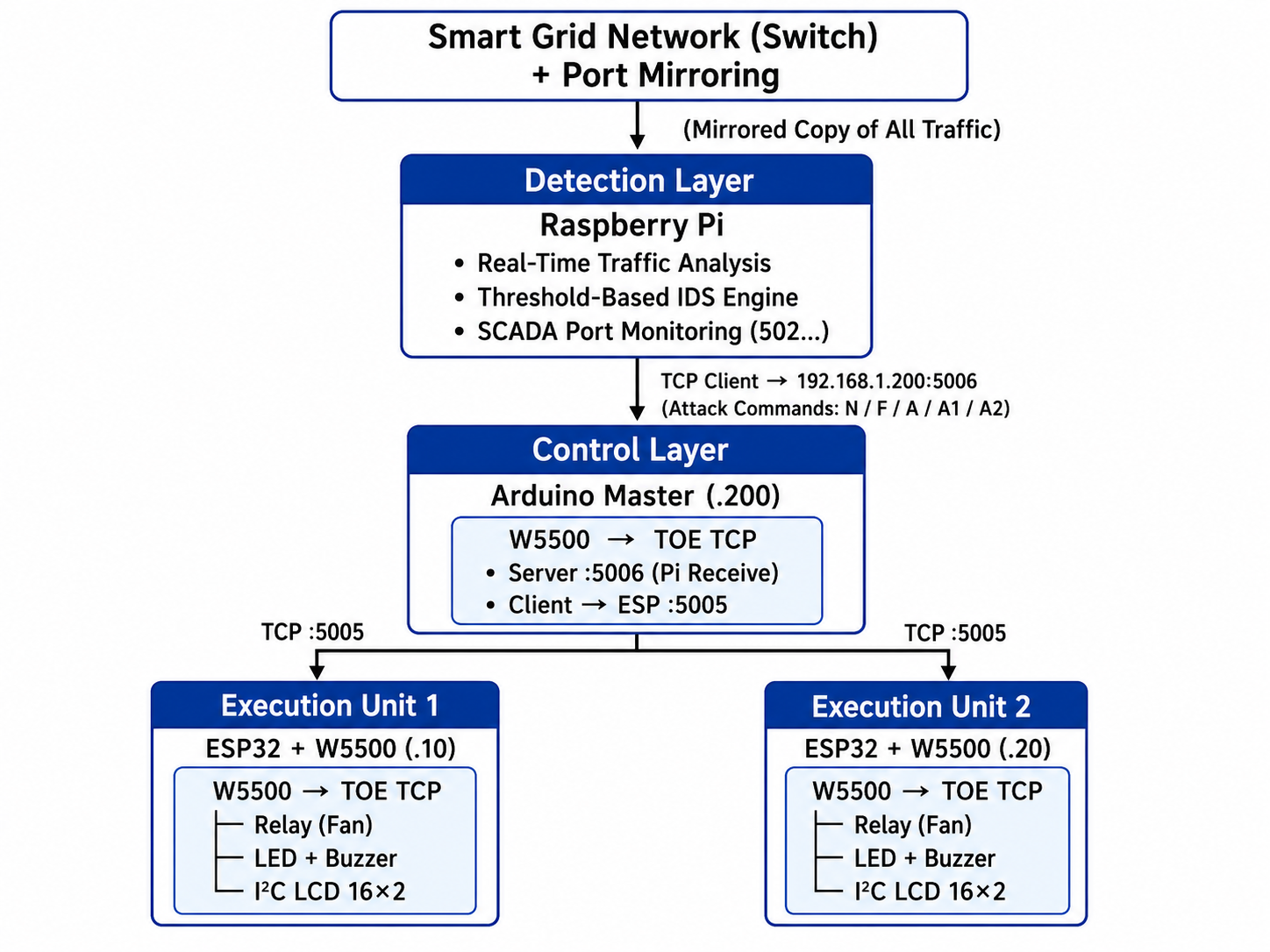

Data flow on attack: Grid traffic → mirrored to Pi → IDS engine flags a flood/scan/DDoS → Pi opens a TCP socket to Arduino :5006 and sends a single command byte → Arduino ACKs, then opens a TCP socket to the targeted ESP32 unit(s) at :5005 → ESP32 cuts the relay (fan OFF), fires LED + buzzer, and prints "Attack Detected" to the LCD.

04 — Why W5500? ⭐

🔷 The technical core

Both the Arduino master and the ESP32 grid units use the W5500 as their sole network interface. In the firmware this is unambiguous:

• #include <SPI.h> + #include <Ethernet.h>, with explicit W5500_CS and W5500_RST pin definitions
• A proper hardware reset sequence (RST LOW → HIGH) before Ethernet.init(W5500_CS)
• Static configuration via Ethernet.begin(mac, ip, dns, gateway, subnet)
• Live health monitoring with Ethernet.linkStatus() and an automatic reconnect routine

🔷 Socket mode: TCP / TOE (Sn_MR_TCP, 0x01)

Every networked node in this system runs the W5500 in hardwired TCP (TOE) socket mode. This is verifiable directly from the API usage, not inferred:

• The ESP32 units instantiate EthernetServer server(5005) and accept connections with server.available() → listen/accept = TOE TCP server.
• The Arduino instantiates EthernetServer piServer(5006) for the Pi and acts as an EthernetClient to reach the ESP32 units (client.connect(target, 5005)) → TOE TCP client + server on the same chip.

The W5500's hardwired TCP/IP engine handles the full handshake, retransmission, and connection state in silicon. The MCUs never run a software TCP stack — which matters, because those MCUs are simultaneously timing relay switching, driving a buzzer, and refreshing an LCD. Offloading the entire transport layer to the W5500 keeps the control loop responsive and predictable.

🔷 Why not the alternatives?

• ESP32 native Wi-Fi: rejected on purpose — a wireless control plane is an unacceptable attack surface for a security system (see §02).
• A software stack (LwIP) on the MCU: would steal CPU cycles from the real-time control tasks and add non-deterministic latency to the command path. The W5500's fixed-latency hardware offload is a better fit for a control loop.
• ENC28J60: requires a software TCP/IP stack on the host anyway, reintroducing exactly the CPU-load and complexity problem the W5500 avoids.

For a system whose entire value proposition is reliable, hardened, deterministic command delivery, a hardwired TOE controller isn't a convenience — it's the architecturally correct choice.

🔷 Verified evidence ✅

• ✅ W5500 initialization, CS/RST pin control, and reset sequence present in firmware for both node types
• ✅ TOE TCP server + client usage confirmed in code (EthernetServer, EthernetClient, server.available(), client.connect())
• ✅ Consistent static addressing and link-status/reconnect logic across all nodes

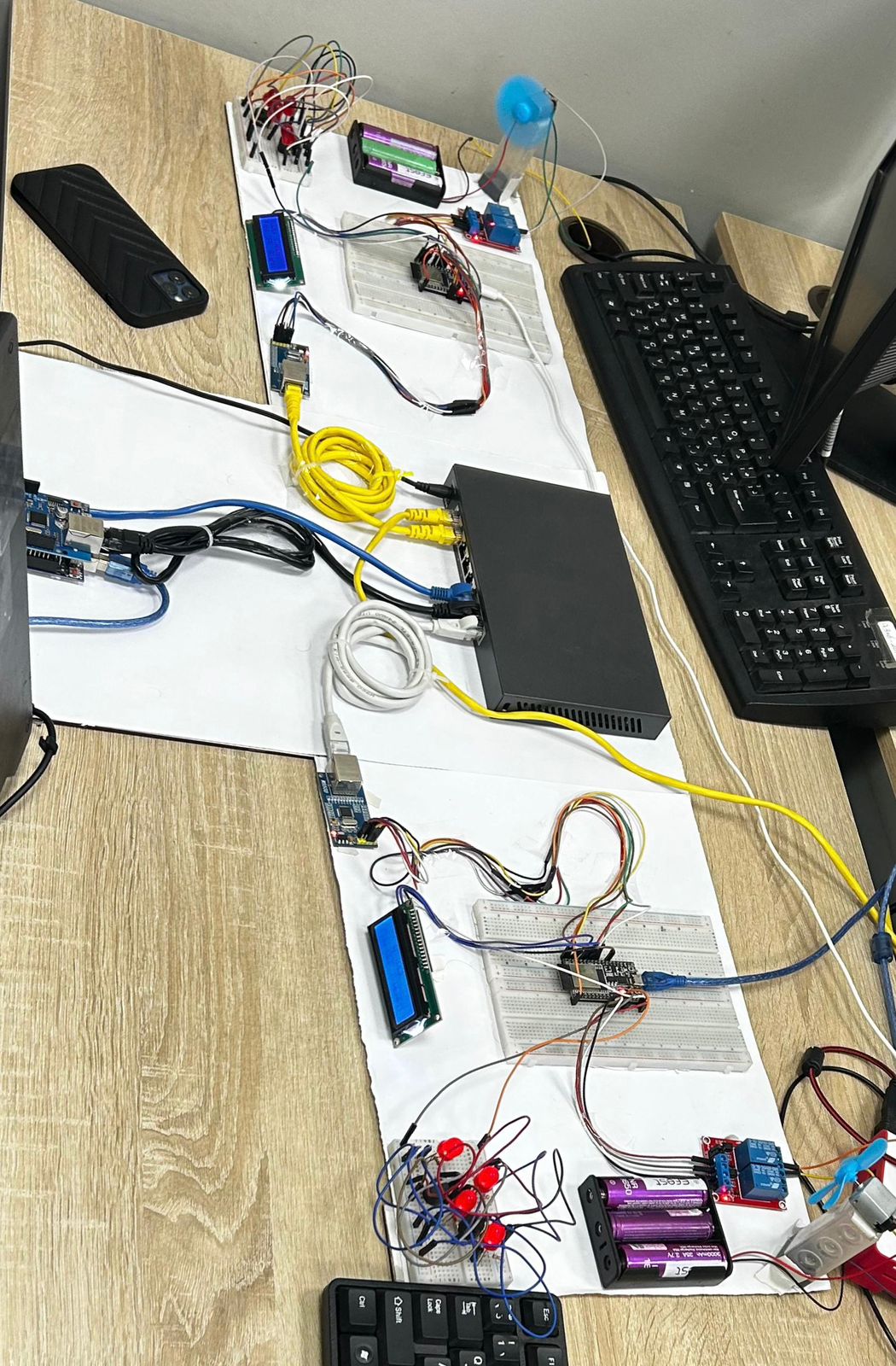

• ✅ Physically built and demonstrated — real-device photographs and a full project report are part of the repository

05 — Key components

🌐 WIZnet W5500 — Hardwired TCP (TOE) mode

The transport backbone for the entire system. Three independent W5500 interfaces (one on the Arduino master, one on each ESP32 grid unit) form a private, wired control network. Each runs the W5500's hardwired TCP/IP engine in server and/or client roles, giving the whole system a deterministic, offloaded, Wi-Fi-free command channel.

🧠 Raspberry Pi — Detection engine

Receives port-mirrored traffic and runs a real-time, threshold-based intrusion-detection engine that tracks per-source and per-protocol packet rates (ICMP / SYN / UDP floods, DDoS from a single source) and watches SCADA-relevant ports such as Modbus/502. On a positive detection it becomes a TCP client to the Arduino and issues the attack command.

🎛️ Arduino Master — Control authority

The central state machine (Normal / Standby / Attack, per-grid or grid-wide). Runs a W5500 TCP server for the Pi and a W5500 TCP client toward the grid units, translating high-level detection events into targeted physical commands with acknowledgements.

⚡ ESP32 Execution Units (×2) — Physical enforcement

Each unit terminates a W5500 TCP server and drives the protective hardware: a 2-channel relay (cooling-fan cutoff, active-LOW), an LED and buzzer for local alerting, and an I²C 16×2 LCD that surfaces the current mode and the "Attack Detected" warning.

🔌 Supporting hardware

Managed switch with port mirroring, 5 V 2-channel relay modules, cooling fans (dynamo), and the grid-unit indicators — all orchestrated over the W5500 control plane.

06 — Application scenarios

01. SCADA / substation protective isolation. The exact pattern demonstrated here — detect anomalous traffic on grid control ports, then physically de-energize or isolate the affected feeder — maps directly onto real substation and SCADA hardening, where a compromised control node must be cut off deterministically.

02. Industrial control-plane segmentation. Any plant that wants its safety/shutdown commands on a network that cannot be attacked wirelessly can adopt this "wired W5500 control plane, separate from the data network" topology. It's a reusable blueprint for keeping the command channel out of band.

03. Intrusion-triggered physical response (IDS → actuation). The Pi-to-Arduino-to-actuator chain generalizes to any scenario where a network IDS must drive a physical outcome — HVAC cutoff, door isolation, power shedding — with the W5500 guaranteeing the last-hop command actually lands.

04. Teaching platform for cyber-physical security. Because it is fully built and every tier is observable (serial logs, LCD, relays you can hear click), it's an excellent hands-on lab for demonstrating how detection, decision, and actuation fit together — and why the transport under a security system deserves as much scrutiny as the detection logic.

Conclusion

This project's most instructive idea isn't the attack detector — it's the insistence that the channel doing the protecting must itself be un-attackable. That's why an ESP32 system deliberately runs its command plane on hardwired W5500 Ethernet instead of Wi-Fi.

• ✅ A complete, physically-built three-tier cyber-physical defense (detect → decide → physically isolate)
• ✅ Closes the loop from packet analysis all the way to a relay cutting a fan and an LCD reading "Attack Detected"
• ✅ Uses three W5500 interfaces across heterogeneous MCUs (Arduino + 2× ESP32) as a single, unified control transport
• ✅ Runs the W5500 in hardwired TCP (TOE) mode — offloading the full transport stack so the MCUs stay free for real-time control
• ✅ Makes a genuine security argument for wired Ethernet over Wi-Fi on the control plane — the standout design decision
• ✅ Deterministic static-IP topology with link monitoring and auto-reconnect, fit for fixed industrial layouts
• ✅ Fully observable and demonstrable — a strong reference for cyber-physical / smart-grid security education

07 — Similar Projects on WIZnet Makers

Network security is a surprisingly deep vein on the WIZnet Makers platform, and this project sits in good company. Lining it up against its neighbors shows exactly what makes it distinct. (All entries below were checked against their live project pages.)

• Intrusion detection system using W5100 + Arduino — [WIZnet] The closest conceptual ancestor: an Arduino-based IDS built on a WIZnet chip (W5100). It detects — but stops at detection. No decision hierarchy, no physical response. → https://maker.wiznet.io/WIZnet/projects/intrusion-detection-system-using-w5100-arduino/

• SCADA Cyber Range — [WIZnet] An academic, high-fidelity SCADA cybersecurity training environment (Modbus, ARP, Nmap-based exercises on a W5100 test bed). Same smart-grid security domain — but built to teach attacks, not to defend a live grid. → https://maker.wiznet.io/WIZnet/projects/scada-cyber-range/

• FPGA Firewall Project — [Lihan__] Hardware packet filtering on a DE1-SoC FPGA with W5500 in MACRAW mode — a 4-rule engine parsing IPv4/TCP/UDP with inline two-W5500 forwarding. Same "network security" goal, opposite W5500 mode: raw L2 frame filtering in silicon vs. this project's TOE TCP control bus. → https://maker.wiznet.io/Lihan__/projects/fpga-firewall-project/

• ARPoLAN: Network Monitoring and Security Tool — [Benjamin] An Atmega32u4 + W5500 offensive tool that performs network scanning and ARP spoofing (plus USB-HID "Rubber Ducky" tricks). A red-team mirror image: this project defends against exactly the ARP spoofing that ARPoLAN launches — both on the same W5500. → https://maker.wiznet.io/Benjamin/projects/arpolan-network-monitoring-and-security-tool/

• SCADA Modbus TCP Relay Timer — [Sunny_] An Arduino Modbus TCP slave that drives a timed relay for SCADA, with EEPROM runtime storage and an Ethernet watchdog. It shares this project's physical relay actuation over Ethernet — but as a neutral control utility, with no detection or security layer on top. → https://maker.wiznet.io/Sunny_/projects/scada-modbus-tcp-relay-timer/

Comparison

Insight

The platform reveals a full spectrum of WIZnet-chip network security: someone attacks with it (ARPoLAN), someone filters in silicon with it (FPGA Firewall), someone detects with it (W5100 IDS), someone teaches with it (SCADA Cyber Range), and someone actuates a relay with it (SCADA Relay Timer). This project is the only one that closes the entire loop — from detecting the attack, through a central control decision, to physically isolating the compromised grid unit. Even the neighbor that also drives a relay does so as a neutral timer, with no detection above it. And it's the clearest example of treating W5500 not as a mere link but as a deliberately-hardened control plane: where the firewall pushes W5500 into MACRAW for raw filtering, this project leans on W5500's TOE TCP as a trustworthy command bus and consciously rejects the ESP32's own Wi-Fi to keep that bus un-attackable. Detection + decision + physical enforcement, on a control channel that is itself secured — that is the gap it fills.

Q&A

Q. What WIZnet chip and mode does this use? The W5500 in hardwired TCP (TOE) socket mode (Sn_MR_TCP). There are three W5500 interfaces — one on the Arduino master and one on each of the two ESP32 grid units — each acting as a TCP server and/or client on a private wired network.

Q. It's built on ESP32 — why bother adding a W5500 instead of using ESP32 Wi-Fi? Because the whole point is security. A wireless control plane can be jammed, deauthenticated, or spoofed, which would defeat a system whose job is to isolate compromised grid units. Routing all command traffic over wired W5500 Ethernet removes that attack surface from the one channel the system cannot afford to lose.

Q. Why offload TCP to the W5500 rather than run a software stack on the MCU? The MCUs are busy: timing relay switching, driving a buzzer, and refreshing an LCD. The W5500's hardwired TCP/IP engine handles handshake, retransmission, and connection state in silicon, so the control loop stays deterministic and responsive. A software stack (LwIP) would add CPU load and non-deterministic latency to the exact path that must be reliable.

Q. Is the "AI detection" a trained ML model? The detection layer is a real-time, threshold-based intrusion-detection engine (per-protocol and per-source packet-rate thresholds, SCADA-port monitoring). It's the decision brain of the system; the W5500 is what guarantees its decisions reliably reach the actuators.
