How Does W5300 Ethernet Support an OPC-UA Agent for Legacy PLCs?

📌 Overview

Seung-Yong Lee and Minyoung Sung published this Applied Sciences paper on an OPC-UA agent for legacy programmable logic controllers. The paper is useful for WIZnet readers because its experimental system identifies the legacy controller network interface as a WIZnet W5300 Ethernet controller.

The paper does not present a W5300 firmware release. Instead, it validates a system architecture: an external OPC-UA agent runs beside a legacy controller, keeps a synchronized image of PLC variables, exposes an IEC 61131-3 information model, and executes OPC-UA client function blocks on behalf of the PLC.

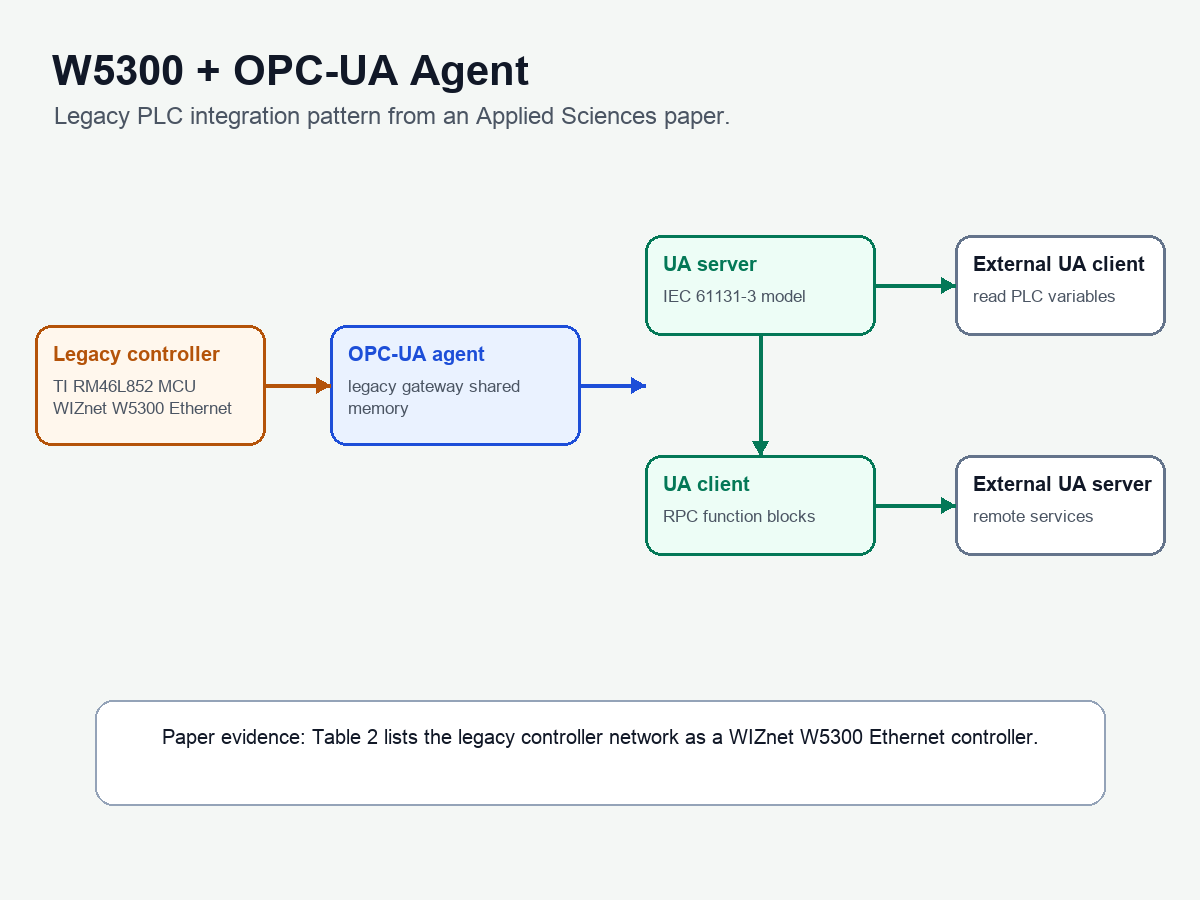

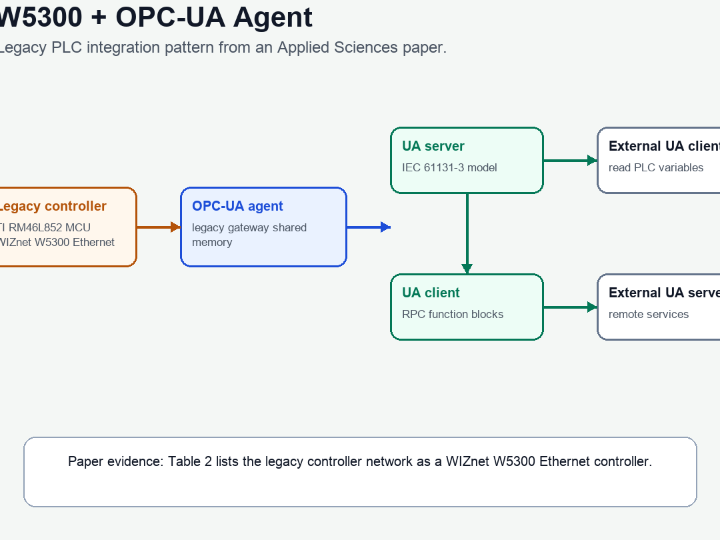

Generated technical diagram: the paper's experimental system lists WIZnet W5300 as the legacy controller Ethernet interface.

System Configuration

The experimental setup has three main sides. The external OPC-UA system runs on a PC with open62541. The OPC-UA agent runs on another PC, also using open62541. The legacy controller is described as an Arm Cortex-R4F-based TI RM46L852 MCU, and the paper's experimental-system table lists its network as a WIZnet W5300 Ethernet controller.

That distinction matters. The W5300 is not the paper's OPC-UA software stack. The agent PCs handle OPC-UA server and client functionality. The W5300 appears as the Ethernet controller in the legacy controller side of the experimental system, which makes the paper a useful W5300-connected legacy-control case study rather than an open W5300 OPC-UA firmware project.

System Architecture & Data Flow

The agent design has three concurrent components. The legacy gateway communicates with the PLC and maintains an image of selected PLC variables in shared memory. The UA server exposes those variables through an IEC 61131-3 information model. The UA client contains the OPC-UA client stack and handles RPC-style execution of client function blocks.

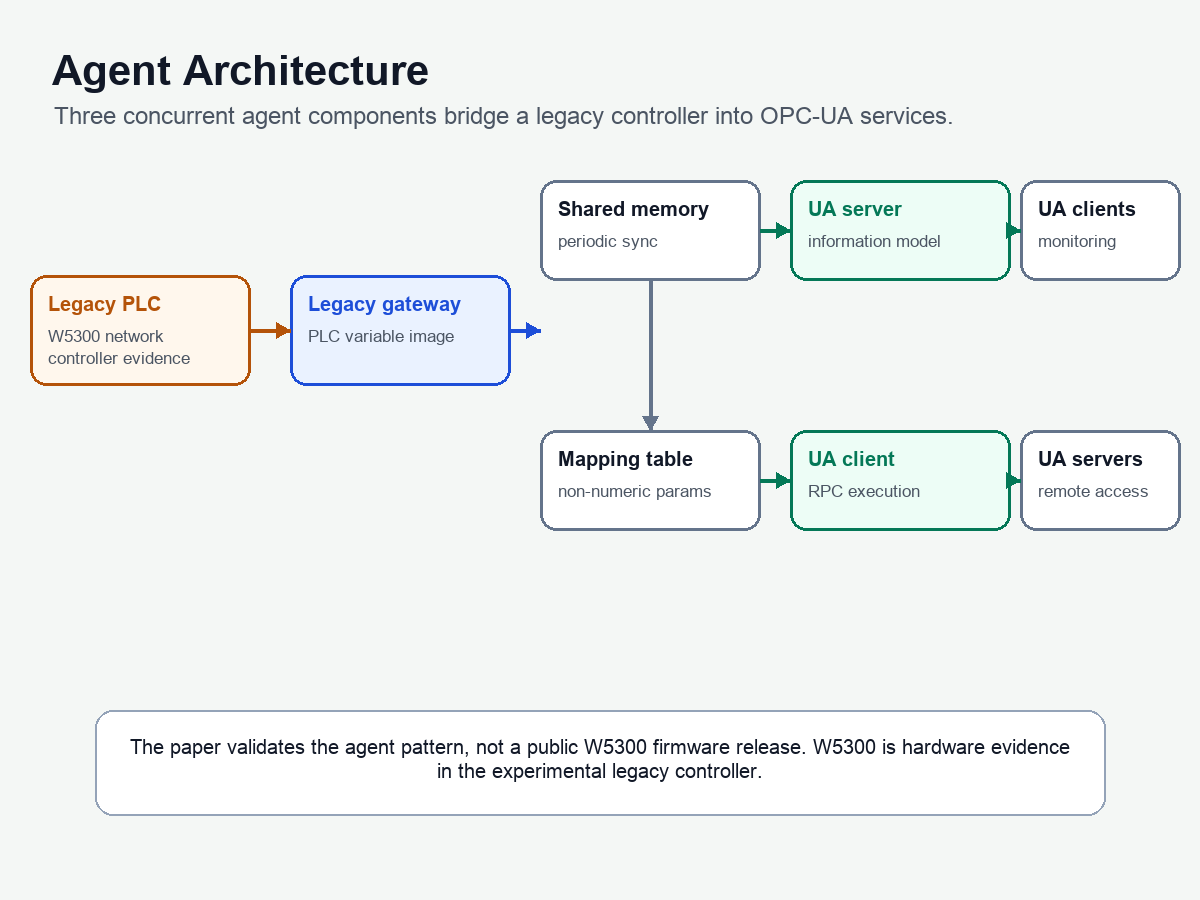

Generated technical diagram: the OPC-UA agent bridges legacy PLC variables into UA server and UA client functions.

The shared memory is the key bridge. It stores synchronized PLC variable values, the state of UA function blocks, and input/output parameters. For function arguments that the legacy PLC cannot represent directly, such as strings or complex structures, the paper describes a mapping-table approach so the PLC can pass an index while the agent looks up the richer argument values.

⚙️ Role of the WIZnet Chip

W5300 is the WIZnet component confirmed by the paper. It appears in the experimental system specification as the legacy controller's Ethernet controller. That is important because the paper is about moving a legacy control system into modern OPC-UA connectivity without forcing all OPC-UA functionality into the controller itself.

The practical reading is conservative: W5300 provides the Ethernet controller evidence on the legacy-controller side, while the OPC-UA agent architecture handles the heavy information-model and client/server work externally. This separation is a useful pattern for older controllers with limited compute, memory, or data-type support.

This post does not mark the project as a public WIZnet TOE implementation. The paper does not publish W5300 firmware, WIZnet socket API code, register access, schematics, or reusable board files. The W5300 evidence is hardware-system evidence from the experimental setup.

Public Evidence and Limits

The strongest evidence is the experimental-system table: it names WIZnet W5300 for the legacy controller network. The strongest architectural contribution is the agent pattern: legacy gateway, shared memory, UA server, UA client, and mapping tables for RPC of OPC-UA function blocks.

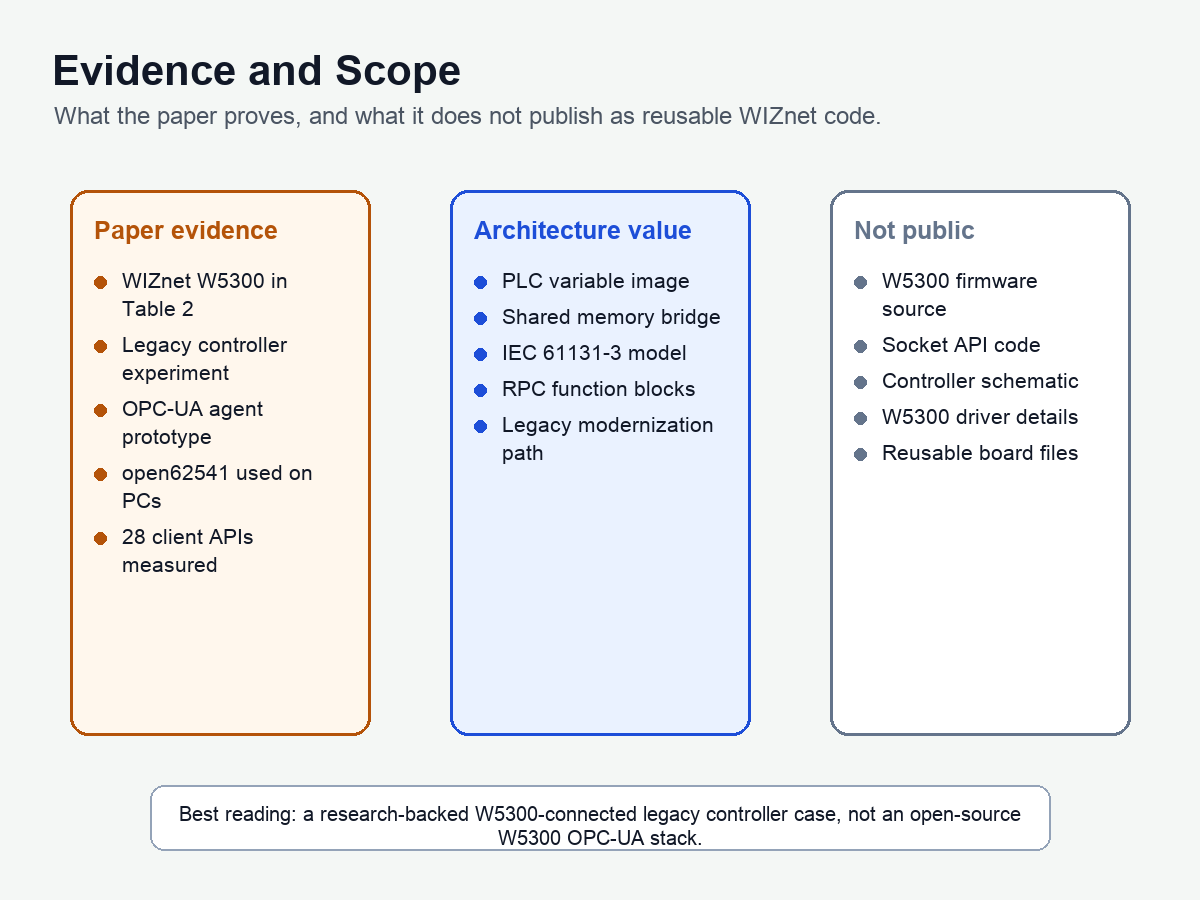

Generated technical diagram: the paper provides W5300 hardware evidence and OPC-UA agent architecture, but not W5300 source code.

The limits are equally important. This is not a ready-to-build W5300 OPC-UA stack. It is a research paper with a validated prototype and performance evaluation. Reusing the idea in a WIZnet reference design would require separate firmware, protocol mapping, security review, and real PLC integration testing.

Where It Fits - Value & Limits

This paper fits industrial modernization, brownfield PLC integration, robot-controller monitoring, and OPC-UA gateway design. It is especially relevant when a controller can communicate over Ethernet but cannot safely host the full OPC-UA information model, security layer, and client function block logic by itself.

For WIZnet, the value is the system pattern. A W5300-connected controller can remain focused on control logic while a nearby agent handles OPC-UA semantics and richer data exchange. That pattern also maps well to future WIZnet examples around PLC gateways, protocol translation, and industrial edge agents.

The limitation is that the paper does not expose the embedded networking implementation. Any real product or reference design would still need a source-backed W5300 driver path, timeout behavior, security handling, and long-running industrial reliability validation.

Related WIZnet Maker Projects

OPC UA server on KinCony KC868-A16v3 / W5500 is the closest OPC-UA Maker comparison. It runs OPC-UA server functionality on W5500-connected hardware, while this paper keeps the OPC-UA stack in an external agent and uses W5300 evidence on the legacy controller side.

How to Build Modbus TCP Slaves with W5500 on STM32 (Rust) and Bridge Them to OPC-UA? is related because it bridges industrial field protocols toward OPC-UA. The difference is that the Maker post is a source-level W5500/STM32/Rust implementation, while this paper is an academic agent architecture validated with a W5300-equipped legacy controller.

Securing Industrial PLCs with WIZnet W5500: An Open-Source IoT Gateway Solution shares the legacy-PLC gateway theme. It focuses on an open-source security and gateway stack, while the paper focuses on OPC-UA information service and client function blocks for legacy controllers.

❓ FAQ

Q. Does the paper use a WIZnet chip? Yes. The experimental system table lists the legacy controller network as a WIZnet W5300 Ethernet controller.

Q. Is this a W5300 OPC-UA firmware project? No. The paper validates an OPC-UA agent architecture and does not publish W5300 firmware or socket API code.

Q. What does the OPC-UA agent do? It keeps synchronized PLC variable data, exposes an IEC 61131-3 information model, and executes OPC-UA client function blocks on behalf of a legacy PLC.

Q. Why use an external agent instead of putting OPC-UA inside the PLC? The paper targets legacy PLCs with limited data types, compute resources, or safety constraints, so the agent handles richer OPC-UA functionality on a separate machine.

Q. How should WIZnet readers use this paper? Treat it as a validated architecture pattern for W5300-connected legacy-control systems, not as a finished open-source W5300 reference design.
