Overview

US11269308B2 is a United States patent for creating and managing a network-connected smart PLC system. It lists Trisala Chandaria as the inventor and Ciambella Ltd. as the assignee, and it was granted on March 8, 2022. The patent connects an existing programmable logic controller (PLC) to a companion controller, a user interface, and a virtualization server.

In plain terms, the PLC continues to control the sensors and actuators in the industrial system. The companion controller, called a CBD in the patent, connects the PLC to network services. The server generates applications, stores and analyzes operating data, and can run optional AI/ML functions.

Table 1 names only a generic Ethernet Shield. It does not identify a manufacturer, board revision, or controller chip. To show what that option could look like in real hardware, this article refers to Arduino's documented shield family: the classic and Rev3 shields use W5100, while Ethernet Shield 2 uses W5500 over SPI.

Where WIZnet fits: If this Ethernet Shield option is implemented with Arduino Ethernet Shield 2, W5500 provides the companion controller's wired network connection. AI/ML runs on the virtualization server or another external service, not on the shield.

Smart PLC in Plain Language

A PLC is an industrial controller that repeatedly reads sensors, applies control logic, and drives actuators such as motors, valves, and relays. The patent keeps this local control role and adds a CBD beside the PLC. The CBD can be a microcontroller, processor, or system-on-chip that stores generated code and communicates with local or remote services.

The user works through a graphical interface to configure PLC inputs and outputs, sensors, actuators, and operating conditions. Based on those settings, the virtualization server can return an executable PLC application and code for the CBD.

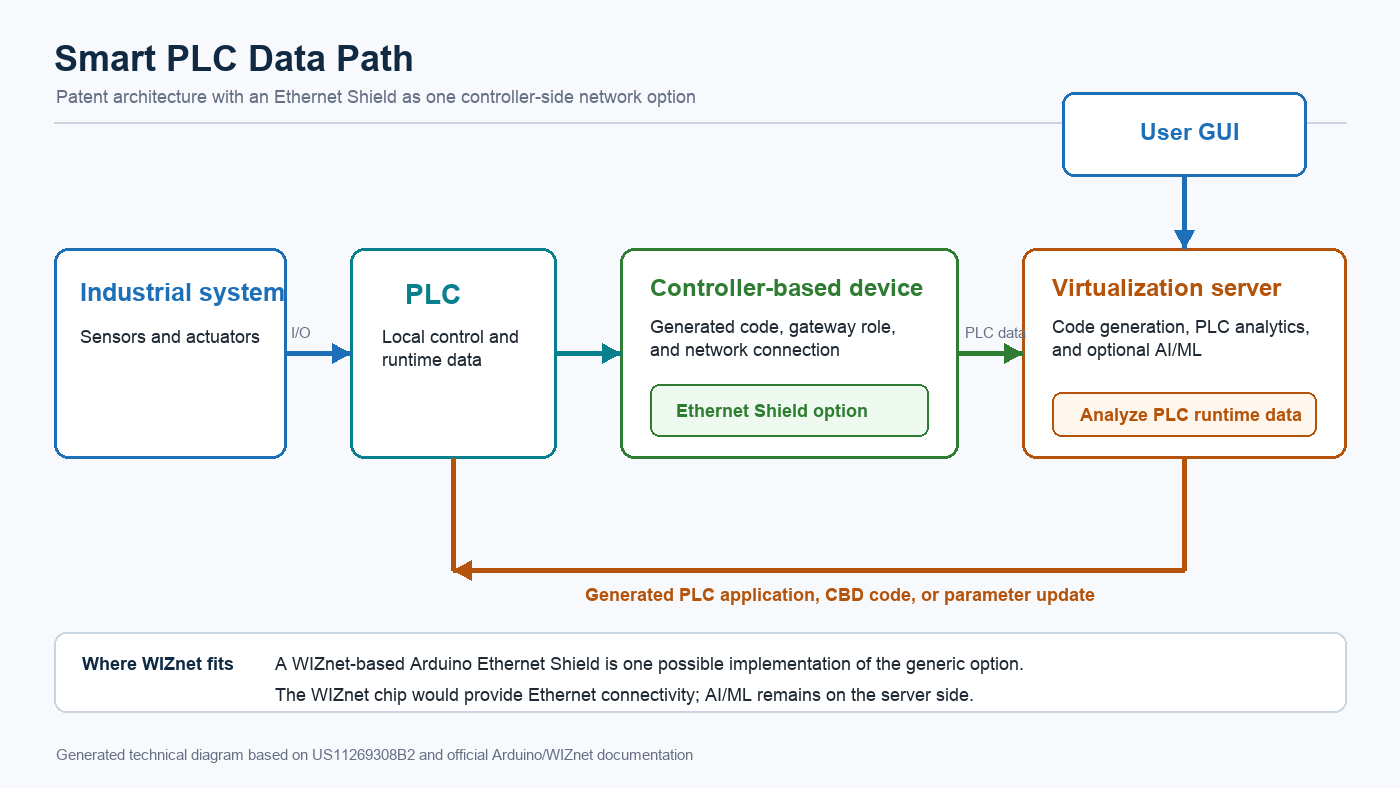

Generated technical diagram: the PLC keeps local control while the CBD and server add networking, code generation, and data analysis.

This role split is the main idea: the PLC keeps handling local control, while the CBD and server add networking, code generation, remote monitoring, and updates.

From Field Data to Server-Side AI/ML

The patent describes the PLC and CBD exchanging data over Ethernet with Modbus TCP. The CBD can also maintain a WebSocket connection to the virtualization server to stream operating data and receive updates.

AI/ML belongs to this server-side workflow. The system can analyze PLC operating data and use the result to adjust a PLC application, CBD code, or operating conditions. The patent gives anomaly detection, predictive maintenance, power saving, and sensor calibration as possible uses.

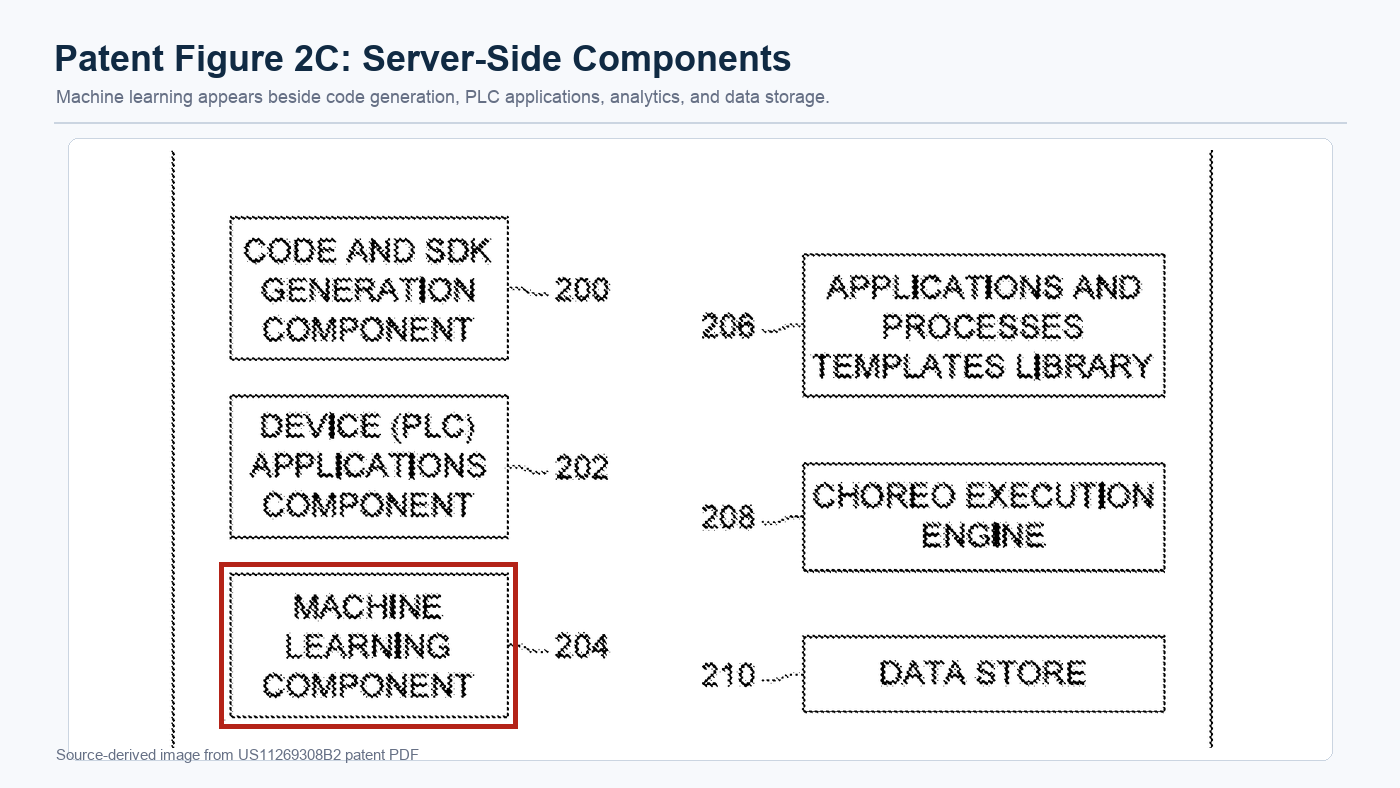

Source-derived image from US11269308B2: Figure 2C includes a machine learning component inside the server architecture.

The Ethernet Shield does not run the AI model. In a WIZnet-based Arduino implementation, the shield supplies the wired network connection. The PLC handles field control, the companion controller moves data, and the server handles AI/ML.

Where a WIZnet-Based Ethernet Shield Fits

The patent's Table 1 collects example controller and network combinations. It includes boards such as Arduino Uno, Arduino Yun, TI CC3200, and Raspberry Pi, alongside options such as Wi-Fi Shield, built-in Ethernet, Ethernet Shield, BLE Shield, and built-in BLE.

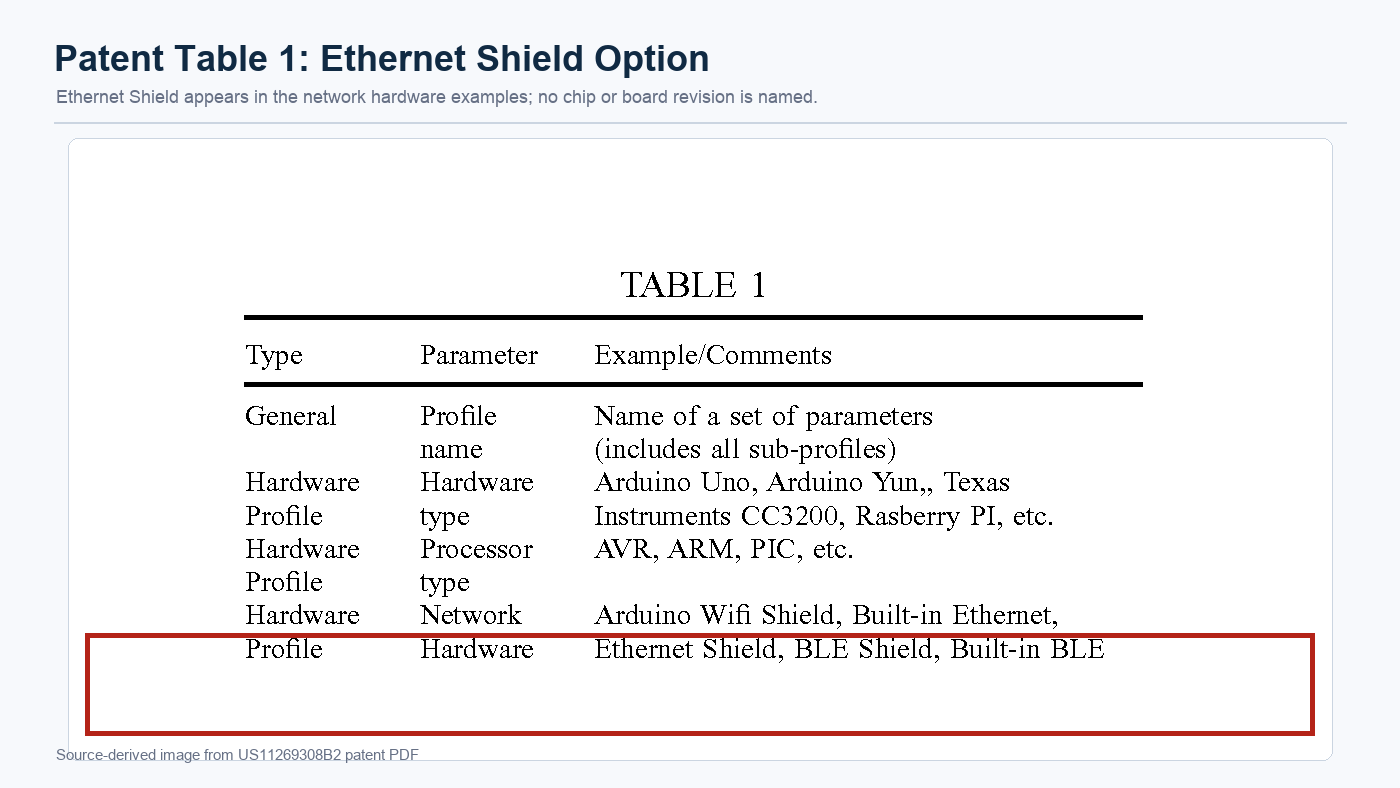

Source-derived excerpt from US11269308B2: Table 1 includes Ethernet Shield as a network-hardware option.

Arduino's official documentation supplies a concrete WIZnet example. The current Arduino Ethernet Shield 2 uses W5500, supports 10/100 Mbps Ethernet, and communicates with the Arduino over SPI.

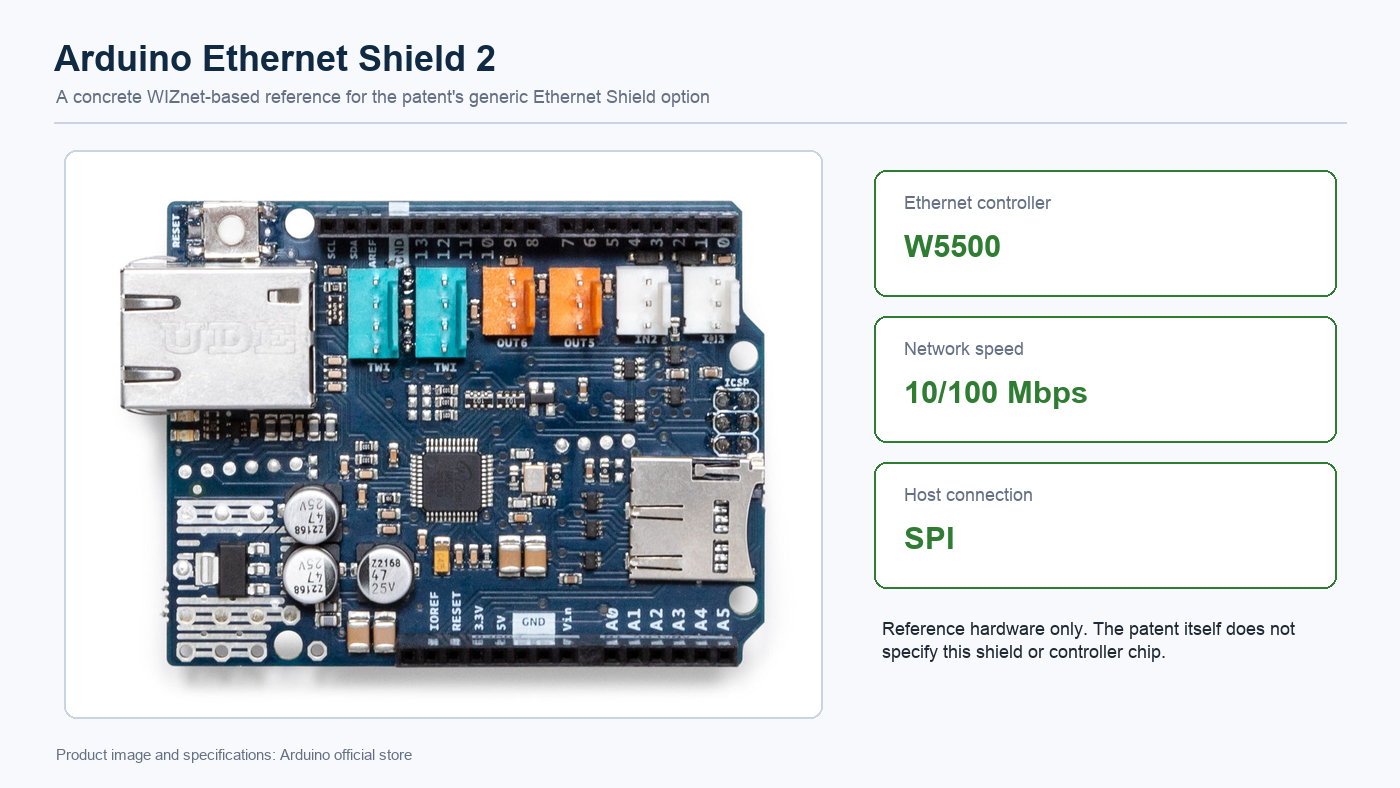

Source-based hardware card using the official Arduino product image and specifications.

The classic and Rev3 Arduino Ethernet Shields use W5100, and Arduino's Ethernet library supports W5100, W5200, and W5500. With one of these shields, an Arduino-class CBD can send PLC data over a wired network to the server. The patent does not specify a shield manufacturer or chip, so W5100 and W5500 are practical Arduino references, not components named by the patent.

Why This Patent Is Worth Reading

The patent is useful because it brings several familiar industrial IoT ideas into one architecture: local PLC control, a gateway-style companion controller, Modbus communication, remote code generation, streaming data, and server-side analysis. It also keeps field control separate from computing-heavy server work.

Trisala Chandaria is also identified by Temboo as its co-founder and CEO. Temboo's separate PLC programming guide describes a similar practical pattern: the PLC keeps local control while a gateway moves Modbus data to an IoT platform. This background helps explain the industrial IoT context; the patent itself is assigned to Ciambella Ltd.

For WIZnet readers, the useful point is simple: a WIZnet-based Ethernet Shield can connect an Arduino-class companion controller to a larger PLC data service. W5100 or W5500 handles wired communication, the PLC keeps field control, and the server handles data analysis and optional AI/ML.

The public patent does not provide firmware, schematics, a bill of materials, a trained model, or field-test results. It is an architecture reference rather than a build guide. The patent, official shield documents, and practical implementation examples are available in the Documents panel.

Related WIZnet Maker Reading

For a concrete implementation after this overview, OpenPLC on STM32 with W5500 and Modbus TCP is the closest next step. It shows a specific STM32, W5500, and Modbus TCP combination.

ModbusTCP_RU focuses on using Modbus TCP with Arduino and W5100/W5500-class Ethernet hardware.

Mach4 CNC Modbus TCP I/O Expansion is a practical machine-control example using an Arduino Mega and a W5100/W5500 Ethernet Shield as a Modbus TCP I/O expansion device.

FAQ

Q. Does US11269308B2 name WIZnet, W5100, or W5500? No. Table 1 lists a generic Ethernet Shield without naming a manufacturer or chip. WIZnet-based Arduino shields are real hardware examples that could implement this option.

Q. Which Arduino Ethernet Shield uses W5500? Arduino Ethernet Shield 2 uses W5500 over SPI. The classic and Rev3 Arduino Ethernet Shields use W5100.

Q. Where does AI/ML run in the patent? The machine-learning component is on the virtualization server or in another data service. It analyzes PLC operating data and can help adjust applications, CBD code, or operating conditions.

Q. What would the WIZnet chip do? If a WIZnet shield is selected, it provides the Arduino-class controller's wired network connection. It does not execute PLC control logic or the AI/ML model.

Q. Is this a build guide or a commercial product? No. It is a granted-patent architecture. The source does not publish the implementation files needed to reproduce or validate a finished system.
