[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

Alan

Published December 05, 2023

Original author: 룬Original source (new tab)

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

Project description

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

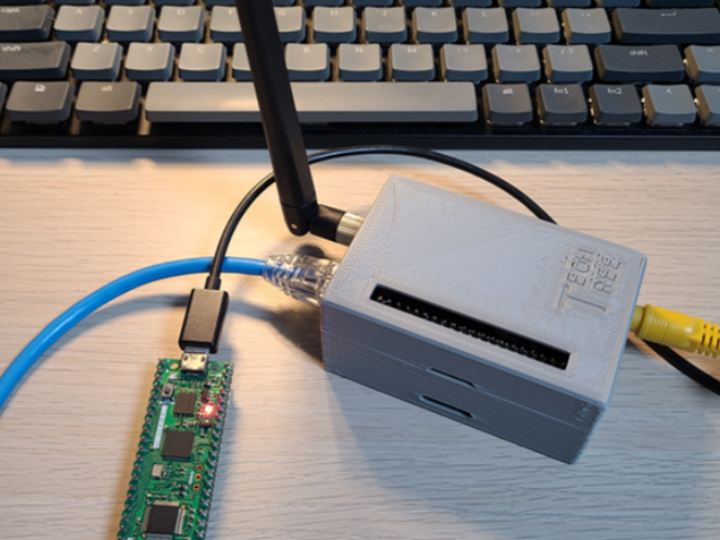

LTE CATM1 미니라우터(우측) + W5100S-EVB-Pico 보드(좌측)






재생29









00:00



00:57





  •
  •





LTE CATM1 미니라우터 제작

LTE CATM1 미니라우터 동작영상

유선랜 통신환경만 제공되는 장비들이 어디서나 네트워크에 연결할 수 있도록 LTE CATM1 모뎀과 raspberrypi zero w를 이용해서 미니라우터를 제작했습니다.



제작 준비물

1. LTE CATM1 내장형 모뎀 ( https://mechasolution.com/shop/goods/goods_view.php?goodsno=587303&category= )

2. 라즈베리파이 제로 W ( https://mechasolution.com/shop/goods/goods_view.php?goodsno=575321&category= )

3. USB Ethernet

4. W5100S-EVB-Pico ( https://wiznetshop.co.kr/product/detail.html?product_no=1049&cate_no=54&display_group=1 )



라즈베리파이 제로에는 이더넷 디바이스가 포함되어 있지 않습니다. 그래서 제작을 위해 아래 2종의 이더넷 디바이스를 사용했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

1. USB 이더넷 외장 액세서리

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

2. 라즈베리파이 제로 전용 USB 이더뎃 + Hub

라즈베리파이 제로에는 외부 USB장치를 연결할 수 있는 USB포트가 하나 밖에 없어서 '1. USB 이더넷 외장 액세서리'로 테스트할 때는 USB 허브를 별도로 연결해서 사용했습니다.



장치 설정에 입력할 정보와 스크립트의 양이 상당하여 관련내용을 정리해서 github.com에 업로드 했습니다.

https://github.com/codezoo-ltd/miniRouter

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

해당 내용 기준으로 라즈베리파이제로 장치를 설정해 보도록 하겠습니다.

사용한 운영체제는 Raspberry Pi OS Lite (32-bit)입니다.

​

Raspberry Pi Imager v1.7.4 --> Raspberry Pi OS Lite (32-bit)

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

제작한 micro SD카드를 라즈베리파이 제로에 설치하고 전원을 연결하여 시스템 설정을 진행하겠습니다.

1) 키보드 설정

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

2) 사용자 등록

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

3) 사용자 등록까지 마치면 시스템 로그인 화면이 출력됩니다. 등록한 아이디와 패스워드를 입력해서 로그인합니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

4) 시스템 설정(WIFI, Serial) 합니다.

\> sudo raspi-config

<WIFI 설정>

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

사용하는 무선공유기의 SSID를 입력합니다. 단, 2.4 Ghz 주파수 대역 SSID를 입력하셔야 합니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

<Serial 설정>

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

accessible over serial? ---> No를 선택합니다

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

hardware to be enabled? ---> Yes를 선택합니다

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

결과 확인 후 OK를 선택합니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

Finish 선택 후 시스템을 재시작합니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

5) 시스템 설치

- 패키지 업데이트 및 업그레이드

\> sudo apt-get update

\> sudo apt-get upgrade (시간이 좀 걸립니다.)



- 시스템 재부팅

\> sync

\> sudo reboot



- 패키지 인스톨

\> sudo apt-get install minicom vim ppp dnsmasq git



- 설정 리포지토리 다운로드 및 설치

\> git clone --recursive https://github.com/codezoo-ltd/miniRouter.git

\> cd miniRouter/rpirtscts

\> vi rpirtscts.c +160

// 외장 안테나를 사용하실 경우

gpio -g write 5 1

:wq

\> make clean && make

\> sudo cp -rf rpirtscts /usr/bin

\> cd ../WiringPi

\> ./build

\> cd ..

\> sudo cp -rf ./etc/* /etc/.

​

- LTE CATM1 모뎀 설정

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

이제 RPI Zero W와 연결된 LTE CATM1 내장형 모뎀을 설정해 보겠습니다. 이전에 라즈베리파이에서 설정한 적이 없는 경우를 기준으로 했습니다. 기준에 921600bps과 CTSRTS 기능을 켜 놓으셨던 경우 생략하셔도 됩니다.

\> rpirtscts on

\> sudo minicom -s

0. Serial port setup을 선택합니다.

1. a 키를 누르고 /dev/ttyS0로 변경 후 Enter Enter를 누른다.

2. e키를 누르고 e키를 누르고 “115200”로 설정 EnterEnter를 누른다.

3. f키를 눌러서 “No”로 설정

4. Enter를 누른다.

5. Exit 메뉴를 고르고 Enter로 선택

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

minicom Serial port 설정화면

이제 아래와 같이 RPI Zero와 LTE CATM1 모뎀이 접속된 화면이 보입니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

터미널에 아래와 같이 AT명령어를 입력합니다.

(모뎀 CTS/RTS 하드웨어 흐름 제어 기능을 Enable 시키고, 모뎀 속도를 921600bps로 설정했습니다.)

6. AT 입력 + enter – OK

7. at%setacfg=modem_apps.Mode.AutoConnectMode,true + enter – OK

8. AT&K3 입력 + enter – OK

9. AT+IPR=921600 + enter – OK

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

AT명령어 입력 및 결과확인 화면

이제 아래와 같이 커맨드를 입력해서 minicom에서 빠져나옵니다.

10. Ctrl+a 누르고 손가락을 떼고 z키를 바로 누름

11. x키를 누르고 Yes 선택 Enter로 빠져나옴

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

LTE CATM1 모뎀에 대한 설정이 완료되었습니다. 해당 설정은 모뎀 내부 저장공간에 기록되어 매번 다시 입력하지 않아도 됩니다.



- 시스템 재부팅해서 전체 동작을 테스트 해보겠습니다.

\> sync

\> sudo reboot

​

- 재부팅하게 되면 LTE모뎀 초기화와 DHCP서비스 설정이 자동으로 동작하도록 되어 있습니다.

라우팅테이블을 확인해 보겠습니다.

\> route -n

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

아직 무선랜이 연결된 것을 확인할 수 있습니다. 해당 기능은 사용하지 않기 때문에 설정을 초기화하도록 하겠습니다.



- wlan 설정 초기화

sudo cp /etc/wpa_supplicant/wpa_supplicant.conf /etc/wpa_supplicant/wpa_supplicant.conf.org

sudo cp /dev/null /etc/wpa_supplicant/wpa_supplicant.conf



- 시스템 재부팅

sync

sudo reboot



- 이제 마무리되었습니다. 최종 라우팅테이블입니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

이번 미니라우터 제작에는 S/W 뿐 아니라 기구를 포함한 H/W도 (주)테크트리스페이스와 함께 진행했습니다.

라즈베리파이 제로의 경우 전원과 USB를 커넥터뿐 아니라 뒷면 TP(Test Point)에서도 연결할 수 있습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

출처 : https://othermod.com/raspberry-pi-zero-external-usb-connector/

해당 TP를 활용해서 USB 이더넷 장치와 전원을 직접 연결했습니다.



먼저 사용하는 USB 이더넷 장치는 아래와 같은 PINOUT을 구성하고 있습니다.

구조를 확인 후 연결된 케이블을 제거했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

아래와 같이 전원선(VCC, GND), USB(5V, DP, DM, GND)를 연결했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

연결 후에는 안전을 위해 글루건으로 고정했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

USB 이더넷 디바이스는 강력한 양면테이프를 이용해서 LTE CATM1 HAT 아래에 부착했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

기구 제작 전 전체 시스템이 문제없는지 마지막 리허설을 진행했습니다. 미니라우터 기능은 부팅 후 자동실행 되기 때문에 전원과 디스플레이만 연결 후 이더넷장치를 연결해서 IP를 제대로 받아서 동작되는지 확인했습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

기구 모델링 및 3D프린팅 작업 후 완성된 모습입니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

케이블 타이를 연결할 수 있어서 필요한 장소에 고정할 수 있습니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

수경재배 시스템에 미니라우터 설치

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

​

기구 조립 영상






재생6








01:01



01:01





  •
  •





LTE CATM1 미니라우터

​

데모보드(W5100S-EVB-Pico) 연결 및 테스트



Wiznet W5100S-EVB-Pico

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)
[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

W5100S-EVB-Pico 보드는 RP2040 MCU와 Wiznet의 강력한 Ethernet Network Chip 중 하나인 W5100S가 하나의 보드에 구성되어 있습니다.

AWS, Azure에서 IoT디바이스로 공식 인증되어 있으며, 개발자들이 바로 사용할 수 있는 다양한 예제를 제공합니다.

https://www.wiznet.io/product-item/w5100s-evb-pico/

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)



미니라우터와 연동 테스트를 위해 RP2040-HAT-AWS-C 예제를 사용했습니다.

W5100S Ethernet으로 AWS IoT SDK를 활용하여 AWS IoT 코어와 MQTT로 통신하는 정식 예제입니다.

https://github.com/Wiznet/RP2040-HAT-AWS-C



해당 예제를 동작시키면 W5100S-EVB-Pico 보드는 연결된 미니라우터를 통해 DHCP로 IP를 할당받고 자신의 보드에 내장된 인증서와 private Key를 이용해서 AWS IoT Core와 프로비저닝을 시도합니다. 성공하면 MQTT프로토콜로 데이터를 일정시간 주기로 업로드(Hello World!) 합니다.

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

AWS IoT Core에 데이터 업로드 (보드 Serial 디버그 화면)

[CATM1] LTE CATM1 미니라우터 제작(with RaspberryPi Zero W)

AWS MQTT 테스트 클라이언트 메뉴에서 실제 보드(W5100S-EVB-Pico)에서 올라오는 데이터를 모니터링 하는 웹페이지 화면



데모 영상






재생14









00:00



01:29





  •
  •





LTE CATM1 미니라우터 데모영상

긴 글 읽으시느라 고생하셨습니다. 감사합니다.
