디지털 선박의 종합 운항지원 플랫폼 개발

Project description

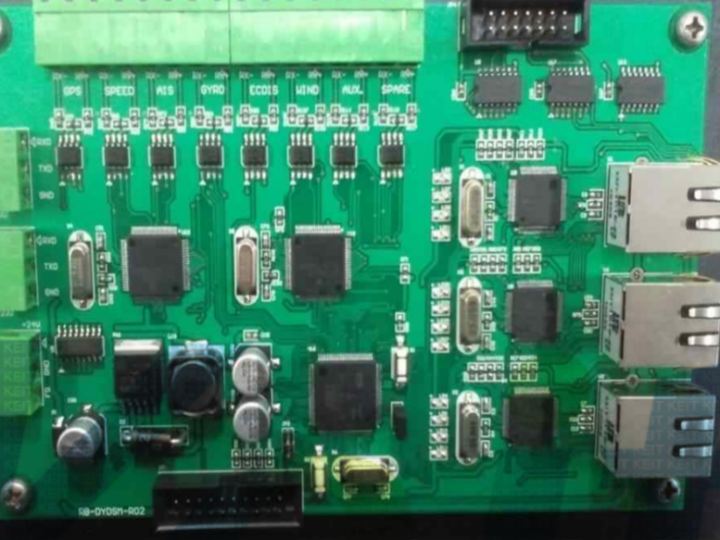

디지털 선박의 종합운항 지원 플랫폼에 WIZnet의 W5100이 선택되어 설계되었습니다. 해당 프로젝트는 선박의 다양한 컨트롤 신호를 관제하여 네트워크로 전달함에 있습니다. W5100이 필요한 영역 (Ethernet 통신 기반 구성요) 보고서에서 반복적으로 등장하는 핵심 요소는 다음과 같이 “네트워크 기반 데이터 통합”입니다: 선내 장비 상태 수집 ECDIS, GPS, RADAR, Compass 등 항해장비 기관 상태 (연소/열교환기/펌프/전동기 상태 등) 화물 온도/압력 정보 이 신호들은 대부분 IEC61162-1/2(NMEA0183) 또는 IEC61162-3(NMEA2000) 기반이며, → IP 기반 서버/플랫폼으로 송신되어야 합니다. 즉, 장비의 시리얼 데이터를 Ethernet 패킷으로 전송하는 역할에 W5100 사용 가능 제어 모듈의 모습은 아래와 같습니다. WIZnet chip이 3개가 사용됐습니다. 주위엔 다양한 신호를 모을 수 있는 Terminal block이 배치되어 있습니다. 아래 사양을 보면 Ethernet은 2Port라고 되어있는 것을 보니, 나머지 하나의 W5100은 다른 용도로 사용되거나, 사용되지 않는 것이 아닌가 싶습니다…
