Kit UVEX4

teddy

Published April 29, 2022

96 UCC

8 WCC

35 VAR

Original source (new tab)

Project description

1- Description du Kit

2- Videos du montage du kit

Supports de Miroir M1, M2 et support de lentille

Montage electronique

Fin de courses Mise au point et Reseau

Motorisation reseau et fente + minicarte interne

Moteur de mise au point, vis de reglage M1 et carte electronique

Les optiques

3- Motorisation du reseau

L’utilisation de la manette pour le reglage en longueur d’onde, demande une certaine precision du geste, la motorisation apporte une avancee sensible pour le reglage precis et reproductible de la fenetre en longueur d’onde visee par la camera. Placer votre UVEX4 sur le doublet du sodium rien de plus facile en deux clics et c’est fait!? Le moteur est une 32 pas/tour avec un reducteur x64 ce qui donne une precision de 0,18°/pas.

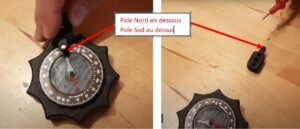

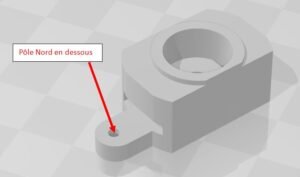

Sens de l’aimant d’ordre 0, capteur a effet hall.

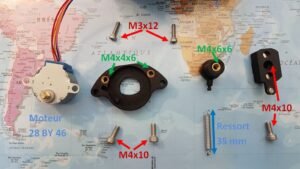

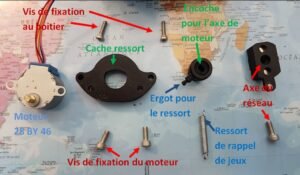

Pieces de gauche a droite n° 503 ? 501 ? 504

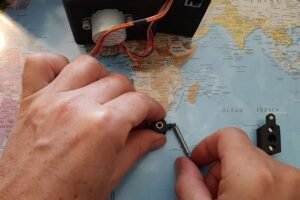

Engager le ressort sur le teton de l’axe n°501

Enfoncer l’axe n°501 dans l’axe de moteur

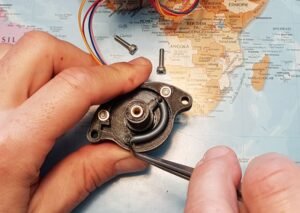

Tendre le ressort et le fixer sur le teton du cache ressort N°503

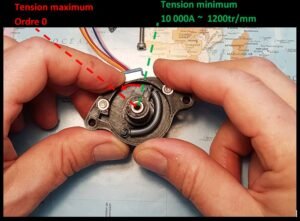

Reglage de la tension du ressort, tourner l’axe du moteur pour le reglage

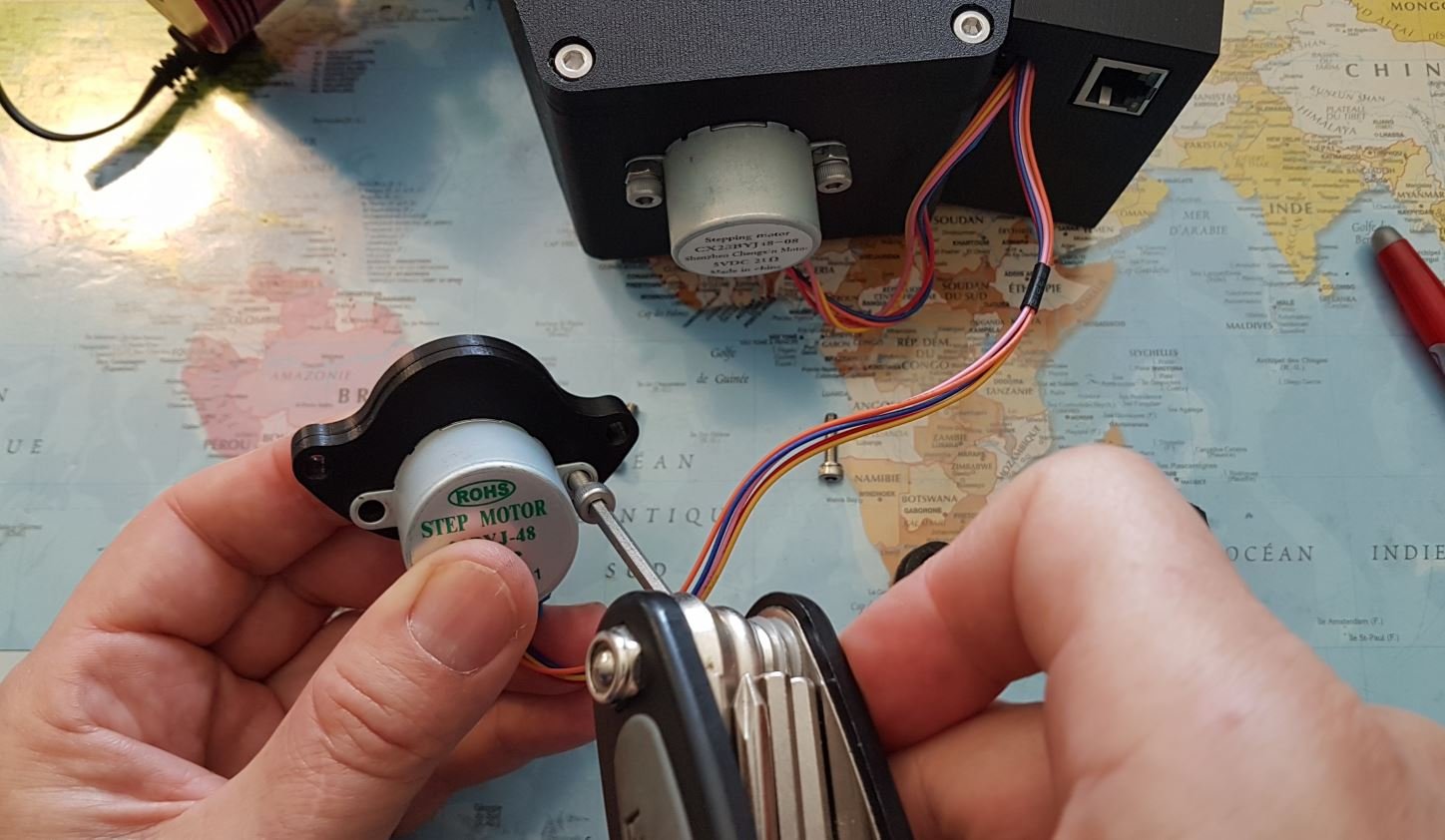

Retourner le moteur et l’installer dans le boitier UVEX.

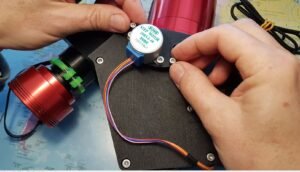

Visser le cache moteur au boitier vis M3x12.

Installer la base de reseau n°504 sans le roulement.

Visser en Maintenant en position le support 504.

Verification de la tension du ressort de rappel de jeux du moteur de reseau.

Camera Nb de pas/fenetre ASI 183 20.4 ATIK 460EX 19.3 ATIK 314L+ 13.9

Ainsi il faut 20 pas moteur pour qu’une raie identifiee traverse le capteur de par en par, avec une ASI183, ce qui est suffisant pour placer le domaine spectral souhaite dans le capteur, il est ainsi aisee de passer du domaine UV a la partie visible du spectre puis a l’infra rouge. Cette precision?ne depend pas du reseau?utilise, on peut ainsi envisager de balayer le spectre d’une etoile et de faire du raboutage pour obtenir un spectre allant de l’UV jusqu’a l’IR et ceci quelque soit le reseau. La precision n’est cependant pas suffisante pour identifier les raies a coup sur, il faut pour cela utiliser une lampe de calibration.

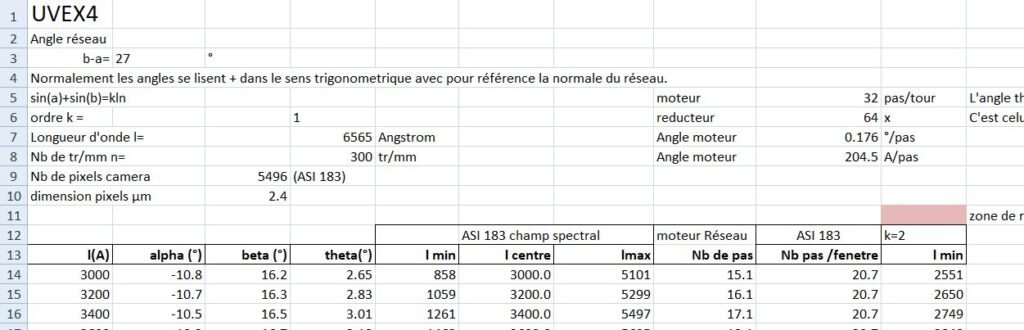

Le fichier Excel de calcul.

Longueur d'onde en fonction des angles reseaux, largeur de la fenetre en longueur d'onde en fonction des reseau et de la camera.

4- Motorisation de la mise au point (M2)

La motorisation de la translation du miroir M2 en remplacement de la vis micrometrique permet la mise au point du spectre a distance ce qui rend l’UVEX4 operationnel pour un controle en remote.

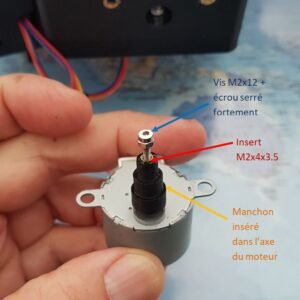

Ajouter le manchon et la vis sur le moteur

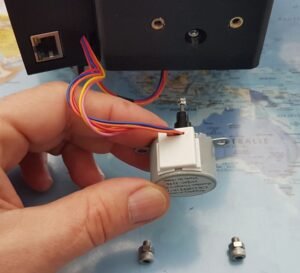

Inserer le moteur a la place de la vis micrometrique

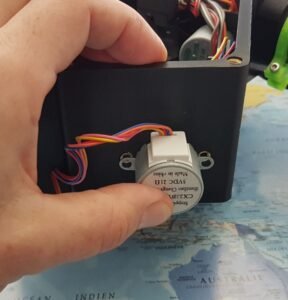

Pousser fort et verifier que la vis est dans le logement du support de M2 (piece n°503)

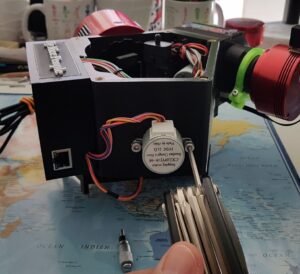

Visser les deux vis M4x6 + boulon pour fixer le moteur au boitier UVEX

Verification de la position de la vis dans le support de M2

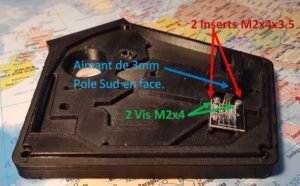

Installation du Capteur d’effet hall sur la base de l’UVEX

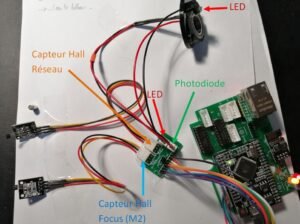

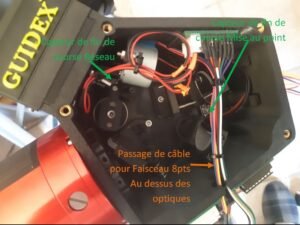

5- Motorisation de la fente et le cablage interne

Cette motorisation facilite le reglage de l’orientation de la fente et offre la possibilite de pouvoir changer de fente tres facilement (en un clic) sans ouvrir le boitier.

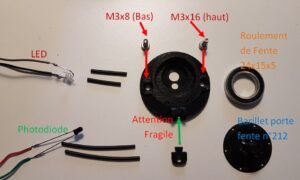

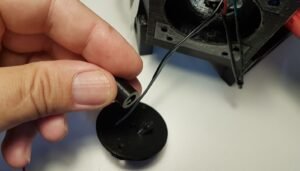

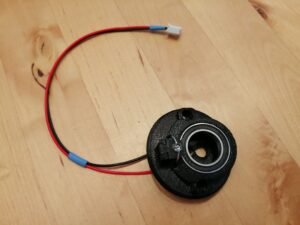

Le support de fente tournante avec son roulement et la LED fils avec manchon Bleu.

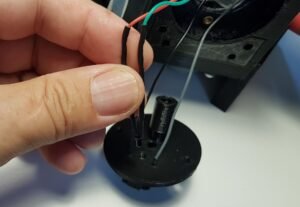

Le support de fente vu de derriere, la photodiode est montee manchon orange..

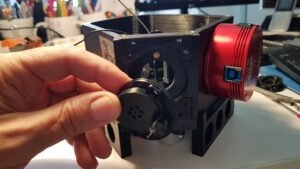

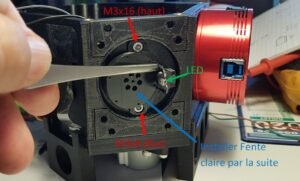

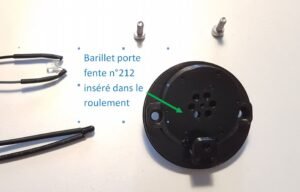

Installation du dispositif fente tournante dans le boitier UVEX

6- Les Fichiers Stl

Motorisation du reseau

Motorisation de la fente

Motorisation de la mise au point

Le boitier electronqiue

7- L'electronique et son cache.

Le coeur de l’electronique de l’UVEX4 Upgrade est un microcontroleur Arduino?Mega 2560 Pro Mini?cadence a 16MHz avec 256Ko de memoire flash. Il possede l’immense avantage d’etre peu cher, et de proposer 70 entrees / sorties programmables. Il est accompagne de 2 drivers ULN2803 qui permettent de gerer?4 moteurs pas a pas?de 5V, d’un ESP8266 pour le?WIFI?et d’un W5500 pour la connexion reseau filaire?RJ45, le tout occupe 35 Digits et 3 analogiques de l’arduino..
