Phone Prop Controller — ESP32-S3 + W5500 Escape Room Telephone with MQTT & ProSLIC
ESP32-S3 + W5500 Ethernet escape room telephone prop. Decodes rotary/DTMF dialing, plays audio via ProSLIC FXS, connects to MQTT. PoE or barrel jack
0
Components
Hardware components
WIZnet - W5500
x 1
mqtt - MQTT
x 1
platformio - PlatformIO Core
x 1
Project description

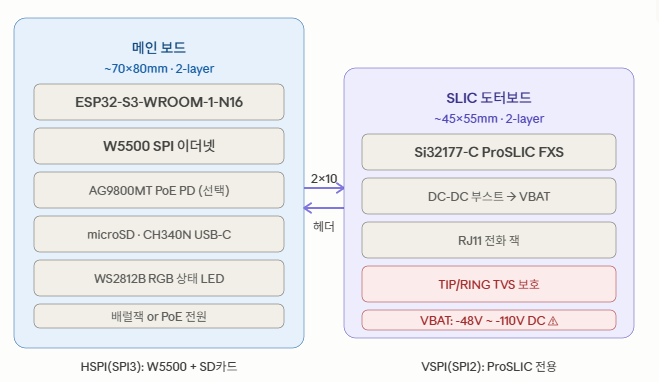

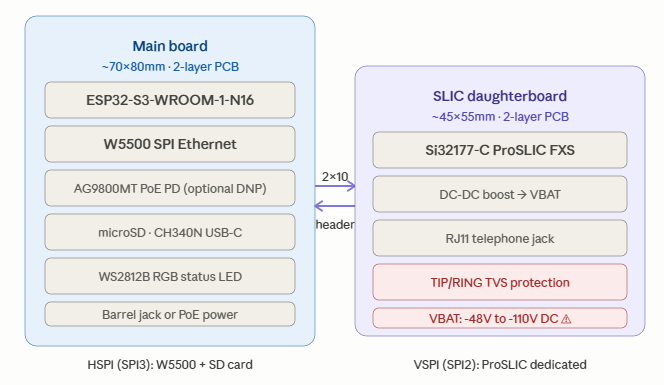

📌 Overview Phone Prop Controller는 실제 POTS(Plain Old Telephone Service) 유선 전화기를 방탈출 게임 소품으로 변환하는 오픈소스 ESP32-S3 기반 컨트롤러 펌웨어입니다. WIZnet W5500 유선 이더넷(기본)과 WiFi(폴백)로 MQTT 브로커에 연결하며, Si32177-C ProSLIC FXS 칩을 통해 실제 전화선 신호를 에뮬레이션합니다. 로터리 다이얼 펄스 디코딩, DTMF 버튼 감지, 핸드셋 오디오 재생, 링 발생을 지원합니다. 방탈출 제어 시스템(Mythric Mystery Master)과 MQTT로 통합됩니다. 📌 하드웨어 구성 (두 보드 설계) 두 보드로 구성됩니다: 메인 보드 (~70×80mm, 2레이어) MCU: ESP32-S3-WROOM-1-N16 (16MB 플래시, WiFi/BT) 이더넷: WIZnet W5500 SPI 이더넷 컨트롤러 PoE: AG9800MT PoE PD (선택적 DNP) SD카드: microSD (SPI/HSPI) USB: CH340N USB-C (프로그래밍용) LED: WS2812B RGB 상태 LED 전원: PoE 또는 배럴잭 SLIC 도터보드…
