About this project GEVA Elettronica(이탈리아) 가 설계·제조한 상용 PLC GEVINO Civile 의 Arduino 라이브러리입니다

프로젝트가 하는 일

GEVINO Civile은 Microchip SAMD21(ARM Cortex-M0+, 48MHz) 기반의 Arduino 호환 건물·가정 자동화 PLC입니다. Arduino Zero 호환이라 표준 Arduino IDE(및 Cursor, OpenPLC)로 개발하며, 계전급 릴레이 출력·12V 입력·RS485 버스·micro-SD와 다양한 옵션 라디오(Wi-Fi, Bluetooth, 셀룰러 모뎀, M-Bus, 이더넷)를 제공합니다.

• 릴레이 3개(250VAC/30VDC, 5A), 최대 7개(K1…K7) 로 확장
• 디지털 입력 4개(12V, In1…In4)
• RS485 반이중 + M-Bus
• 시리얼 5개: USB, Wi-Fi(ESP), 셀룰러 모뎀(SIM800), RS485, M-Bus
• 전면 micro-SD·micro-USB·LED 19개, I²C+SPI 버스
• 라이브러리는 기본값이 현재 하드웨어 v1.4(구형 v1.2는 #define for_v1_2). 리비전 간 차이는 RS485 송신 활성 핀뿐(v1.4=pin2, v1.2=A0)

COMPONENTS

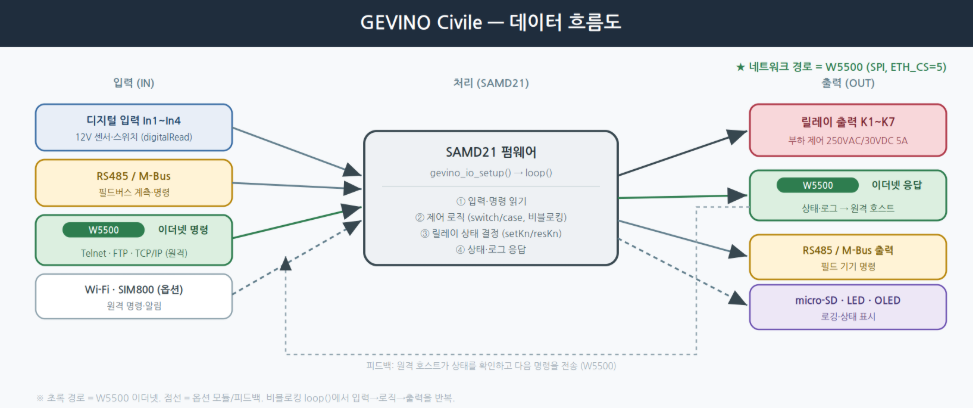

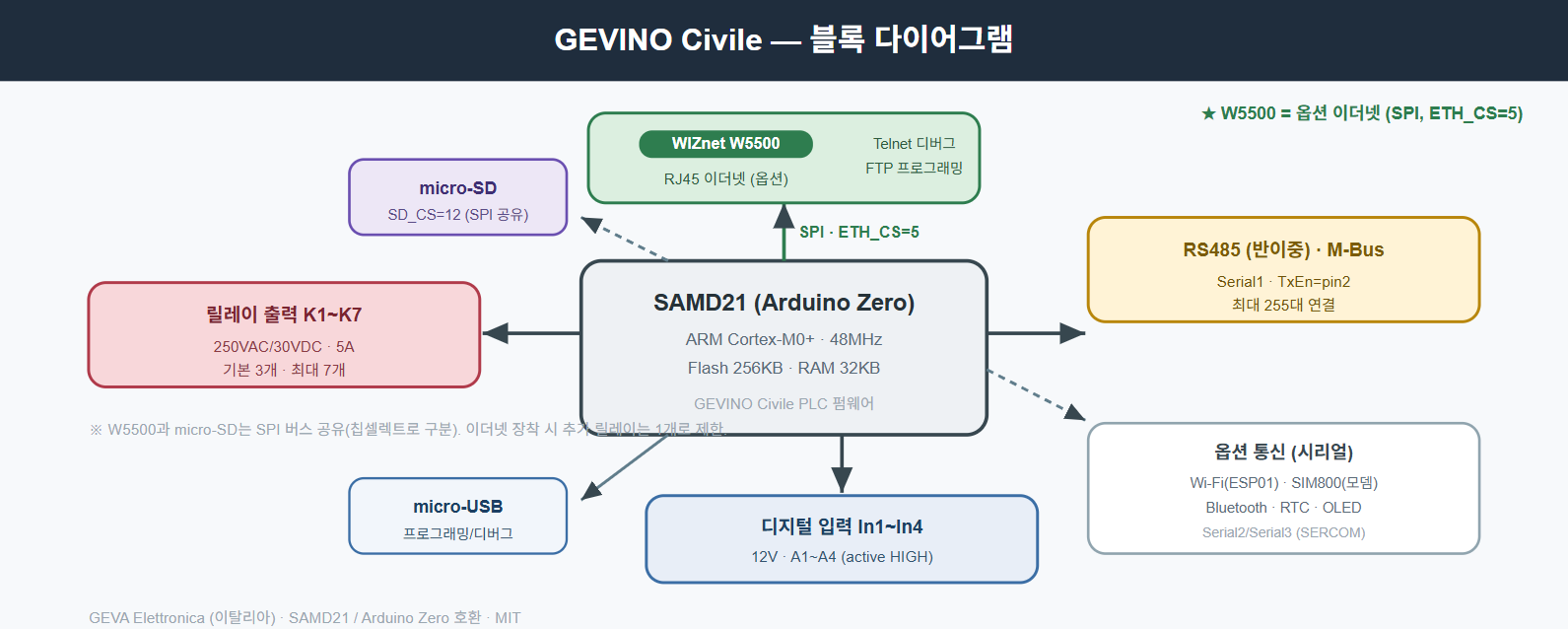

WIZnet이 들어가는 위치

사용되는 WIZnet 제품은 W5500이며, RJ45 이더넷 옵션 모듈로 제공됩니다.

• 연결: SPI, ETH_CS = Arduino pin 5 (W5500 칩셀렉트). micro-SD(SD_CS=12)와 SPI 버스를 공유하며 칩셀렉트로 구분
• 용도(README 명시): Ethernet Telnet으로 디버그, Ethernet FTP로 프로그래밍(SD 부트로더 필요), 통신. 팩토리 테스트 예제 GEVINO_Civile가 Ethernet을 포함해 자체 점검
• 라이브러리: 예제는 표준 Arduino Ethernet 라이브러리 사용
• 구성 주의: 이더넷 모듈을 장착하면 추가 릴레이는 2핀 단자로 1개만 확장 가능(모듈 미장착 시 4개까지 확장)

즉 W5500은 이 산업 PLC를 네트워크에 연결해 원격 디버그·원격 프로그래밍·통신을 담당하는 옵션이며, 하드웨어 TCP/IP·SPI·8소켓·32KB 버퍼로 안정적인 유선 연결을 제공합니다.

핀맵 (요약, Arduino SAMD 번호)

구현 메모

• 개발: Arduino IDE에서 보드 Arduino Zero (Native USB Port) 선택. 단일 헤더 라이브러리 src/gevino_civile_io.h 하나만 include.
• 초기화 순서 중요: 헤더가 Serial2/Serial3(SERCOM UART)와 인터럽트 핸들러를 인스턴스화하므로, 반드시 하나의 .ino에서만 include하고 Serial2.begin()/Serial3.begin() 이후 gevino_io_setup() 호출.
• 시리얼 맵: SerialUSB(USB-C 콘솔) · Serial(ESP01 Wi-Fi) · Serial1(RS485) · Serial2(M-Bus/모뎀) · Serial3(SIM800)
• 권장 스타일: loop()에서 delay() 지양, switch/case 기반 비블로킹 상태머신. RS485/Modbus·M-Bus·모뎀·Ethernet·SD·OLED 레시피는 AGENTS.md 참고.
• 핵심 라이브러리는 외부 의존성 없음(일부 예제만 SdFat·Ethernet·U8g2 사용).

유사 프로젝트

GEVINO Civile처럼 W5500으로 산업/건물 자동화 기기를 제어·연결하는 maker.wiznet.io 프로젝트 4개입니다.

1. Smart Device Control using WIZnet W5500 and STM32 (Benjamin) — https://maker.wiznet.io/Benjamin/projects/smart-device-control-using-wiznet-w5500-and-stm32/ W5500+STM32로 기기를 네트워크로 원격 제어하는 예제. GEVINO Civile의 "이더넷으로 PLC 제어"와 목적이 가장 가깝습니다.
2. Securing Industrial PLCs with WIZnet W5500 — Open-Source IoT Gateway (Benjamin) — https://maker.wiznet.io/Benjamin/projects/securing-industrial-plcs-with-wiznet-w5500-an-open-source-iot-gateway-solution/ PLC 데이터를 W5500 유선 이더넷으로 안전하게 올리는 산업 IoT 게이트웨이. 하드웨어 TCP/IP 오프로드·유선 안정성이 공통점입니다.
3. Communication with Siemens PLC using M5Stack W5500 LAN Module (Benjamin) — https://maker.wiznet.io/Benjamin/projects/communication-with-siemens-plc-using-m5stack-w5500-lan-module-m5stacklansiemensplc/ 산업 PLC(Siemens)와 W5500 LAN 모듈로 통신·데이터 수집. PLC를 이더넷에 연결하는 성격이 GEVINO와 닮았습니다.
4. How to Design a Super Simple Sensor System for Industrial Monitoring (ssekim) — https://maker.wiznet.io/ssekim/projects/how-to-design-a-super-simple-sensor-system-for-industrial-monitoring-applications/ 산업 모니터링용 센서 시스템의 W5500 이더넷 서브시스템. GEVINO의 산업 입출력+이더넷 구성과 통합니다.

FAQ

Q: 이 제품은 무엇인가요? A: 이탈리아 GEVA Elettronica의 Arduino 호환 건물 자동화 PLC로, 릴레이·12V 입력·RS485·micro-SD를 갖추고 다양한 옵션 통신 모듈을 지원합니다.

Q: W5500은 어떻게 쓰이나요? A: 옵션 RJ45 이더넷 모듈로, SPI(ETH_CS=5)로 연결해 원격 디버그(Telnet)·FTP 프로그래밍·통신에 사용합니다.

Q: 이더넷은 기본 탑재인가요? A: 아니요. Wi-Fi·Bluetooth·모뎀·RTC·OLED 등과 함께 선택 옵션입니다. 이더넷 모듈 장착 시 추가 릴레이 확장은 1개로 제한됩니다.

What the Project Does

GEVINO Civile is an Arduino-compatible home/building-automation PLC built around the Microchip SAMD21 (ARM Cortex-M0+, 48 MHz). Being Arduino Zero compatible, you program it with the standard Arduino IDE (also Cursor, OpenPLC), while getting mains-grade relay outputs, 12 V inputs, an RS485 bus, a micro-SD slot, and a rich set of optional radios (Wi-Fi, Bluetooth, cellular modem, M-Bus, Ethernet).

• 3 relays (250 VAC / 30 VDC, 5 A), expandable to 7 (K1…K7)
• 4 digital inputs (12 V, In1…In4)
• RS485 half-duplex + M-Bus
• 5 serial ports: USB, Wi-Fi (ESP), cellular modem (SIM800), RS485, M-Bus
• Front micro-SD · micro-USB · 19 LEDs, I²C + SPI buses
• Library defaults to current v1.4 hardware (#define for_v1_2 for the older board); the only pin that changes between revisions is the RS485 transmit-enable (pin 2 on v1.4, A0 on v1.2)

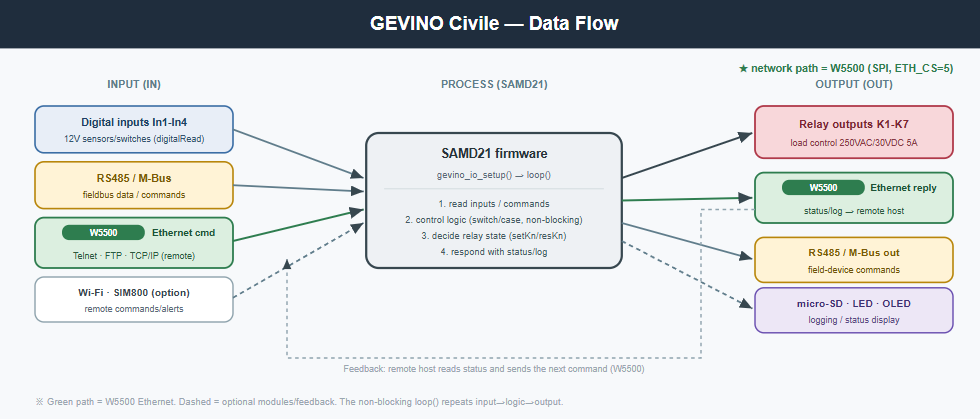

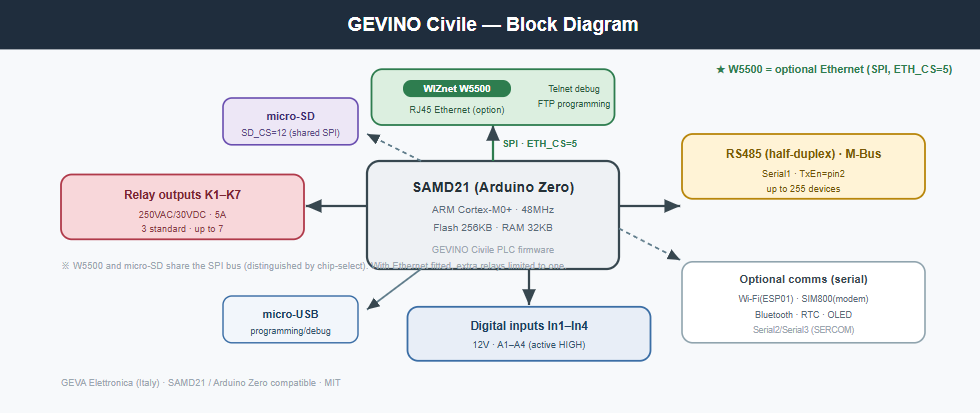

Where WIZnet Fits

The WIZnet product is the W5500, offered as an RJ45 Ethernet option module.

• Connection: SPI, ETH_CS = Arduino pin 5 (W5500 chip-select); shares the SPI bus with micro-SD (SD_CS = 12), distinguished by chip-select
• Use (per README): debug via Ethernet Telnet, programming via Ethernet FTP (needs the SD bootloader), and communication. The GEVINO_Civile factory-test example includes an Ethernet self-check
• Library: examples use the standard Arduino Ethernet library
• Config note: with the Ethernet module fitted, only 1 extra relay can be added (via a 2-pin terminal); without it, up to 4 extra relays

So the W5500 is the option that connects this industrial PLC to a network for remote debug, remote programming, and communication, providing a stable wired link with hardware TCP/IP, SPI, 8 sockets, and a 32 KB buffer.

Pin Map (summary, Arduino SAMD numbering)

Implementation Notes

• Dev: in Arduino IDE select board Arduino Zero (Native USB Port). Include the single-header library src/gevino_civile_io.h only.
• Init order matters: the header instantiates the Serial2/Serial3 SERCOM UARTs and their ISRs, so include it in exactly one .ino and call gevino_io_setup() after Serial2.begin()/Serial3.begin().
• Serial map: SerialUSB (USB-C console) · Serial (ESP01 Wi-Fi) · Serial1 (RS485) · Serial2 (M-Bus/modem) · Serial3 (SIM800)
• Style: avoid delay() in loop(); use non-blocking switch/case state machines. See AGENTS.md for RS485/Modbus, M-Bus, modem, Ethernet, SD, OLED recipes.
• Core library has no external dependencies (only some examples use SdFat/Ethernet/U8g2).

Similar Projects

Four maker.wiznet.io projects that, like GEVINO Civile, control/connect industrial or building-automation devices via the W5500.

1. Smart Device Control using WIZnet W5500 and STM32 (Benjamin) — https://maker.wiznet.io/Benjamin/projects/smart-device-control-using-wiznet-w5500-and-stm32/ Remote device control over the network with W5500+STM32 — closest to GEVINO Civile's "control a PLC over Ethernet."
2. Securing Industrial PLCs with WIZnet W5500 — Open-Source IoT Gateway (Benjamin) — https://maker.wiznet.io/Benjamin/projects/securing-industrial-plcs-with-wiznet-w5500-an-open-source-iot-gateway-solution/ An industrial IoT gateway that sends PLC data securely over W5500 wired Ethernet; shares the hardware TCP/IP off-load and wired reliability.
3. Communication with Siemens PLC using M5Stack W5500 LAN Module (Benjamin) — https://maker.wiznet.io/Benjamin/projects/communication-with-siemens-plc-using-m5stack-w5500-lan-module-m5stacklansiemensplc/ Communicates with a Siemens PLC over a W5500 LAN module — connecting a PLC to Ethernet, like GEVINO.
4. How to Design a Super Simple Sensor System for Industrial Monitoring (ssekim) — https://maker.wiznet.io/ssekim/projects/how-to-design-a-super-simple-sensor-system-for-industrial-monitoring-applications/ The W5500 Ethernet subsystem of an industrial-monitoring sensor system — matches GEVINO's industrial I/O + Ethernet combination.

FAQ

Q: What is this product? A: An Arduino-compatible building-automation PLC by GEVA Elettronica (Italy) with relays, 12 V inputs, RS485, micro-SD, and various optional communication modules.

Q: How is the W5500 used? A: As an optional RJ45 Ethernet module, connected over SPI (ETH_CS = 5), for remote debug (Telnet), FTP programming, and communication.

Q: Is Ethernet built in? A: No — it's an option alongside Wi-Fi, Bluetooth, modem, RTC, OLED, etc. With the Ethernet module fitted, extra-relay expansion is limited to one.
