W5100S 파이 연결 관련 문의

Question

안녕하세요. 초보 엔지니어입니다. MCU에서 데이터를 W5100S으로 전달하고 W5100S는 Wi-Fi 모듈로 데이터를 전송하여 무선으로 서버에 전송하는 모듈을 개발중입니다. 문제는 W5100S의 MDI와 Wi-Fi (LAN 포트 기가)모듈의 MDI를 100nF 캐패시터를 사이에 두고 연결을 하였는데 연결이 되지 않습니다. Wi-Fi (LAN 포트 기가)모듈의 경우 4개의 LAN 포트가 있으며 1개 포트는 W5100S와 연결하고 1개포트는 트랜스포머를 거쳐 RJ45로 연결하였으며 이 포트는 정상동작합니다. W5100S의 PHY to PHY에 대한 권고사항이나 참고할 사항이 있는지 문의드립니다.

jaden · Answer

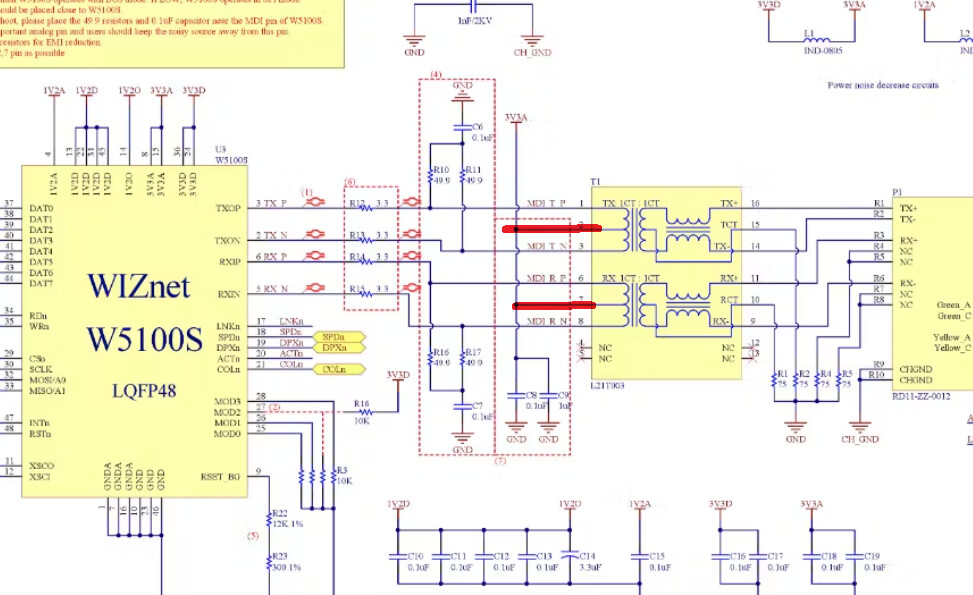

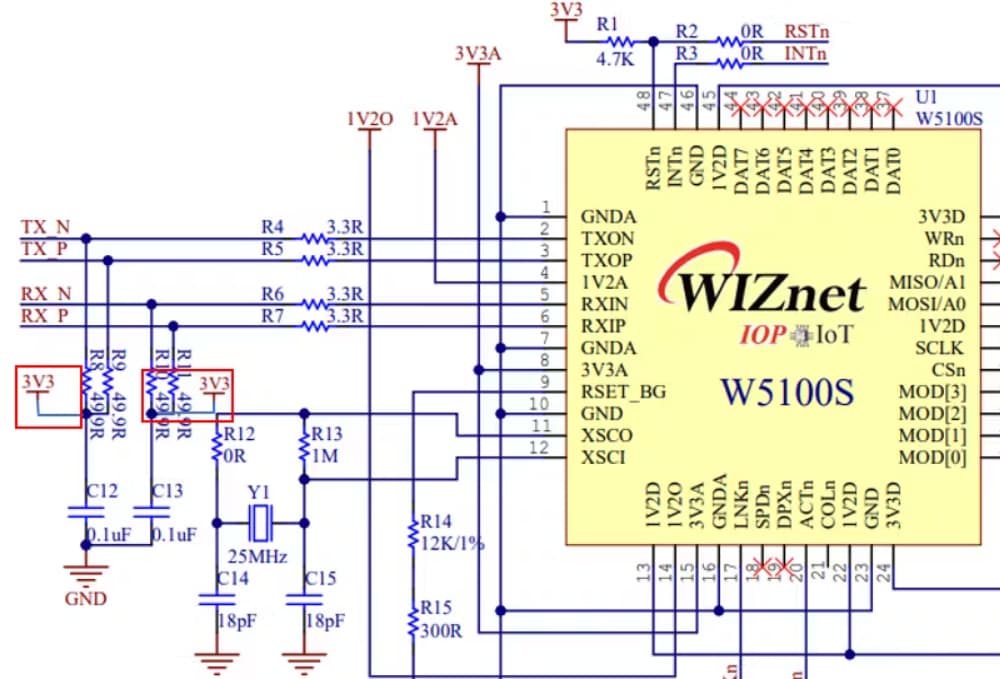

안녕하세요. 랜 트랜스포머를 사용한 PHY to PHY 연결은 HW 설계상 아래와 같은 제약사항이 있습니다. 동일 PCB 내에서 최대한 짧게 라우팅. 차동 임피던스 100옴 준수. 랜 트랜스포머 미사용으로 통신은 가능하나 Ethernet compliance Test fail 될 수 있음. PHY to PHY 라우팅 근처에 노이즈원(릴레이, 인버터, 스위칭 레귤레이터등)이 있을 경우 통신이 불안정할 수 있음. 설계시 꼭 참고해주십시오 W5100S같은 경우 트랜스포머의 샌터탭에 3.3V의 Vias 전압을 인가됩니다. image973×595 131 KB 따라서 트랜스포머가 없는 Phy to Phy 어플리케이션에는 아래와 같이 3.3V 바이어스 전압을 인가해야 합니다. image1000×679 71.9 KB 이후에 DC block CAP은 말씀하신대로 100nF을 사용하되 22nF ~ 100nF을 실험을 통해 가장 적절한 값으로 튜닝하시기 바랍니다.
