W5300을 FPGA와 함께 사용하려고 하는데요

Question

W5300을 FPGA와 함께 사용하려고 하는데요, 예제를 봤더니 IINCHIP_READ IINCHIP_WRITE 로 레지스터 설정을 읽거나 쓰거나 하고 Sn_RX_FIFOR0 Sn_TX_FIFOR0 로 메세지를 읽고 쓰는 것 같습니다. 해당 매크로는 address와 data 만 쓰고 있는 것 같구요. MCU 에서는 DMA를 쓰고, AVR의 경우 DMA 기능이 없는 대신 External memory interface 를 가지고 있어 해당 기능을 쓰면 된다는 글을 봤는데요, 이걸 FPGA에서 구현한다면 어떤 방식을 사용하면 될지 조언을 좀 얻을 수 있을까요? artix-7a-200 사용합니다… 그리고 External memory interface 의 경우 atmega128 data sheet 에 타이밍도가 구체적으로 나와있던데 혹시 그런 것처럼 w5300 의 bus interface도 … 보고 설계할 수 있는 타이밍도가 있을까요 ? 추가합니다 datasheet의 124page에 타이밍도가 있는데요 address, data 써주고 해당 타이밍도 대로 전송되게 하면 되는 건가요? 소스에서는 별다른 액션없이 주소에 값만 써주는 형태라… 좀 다른것 같아서요

taylor · Answer

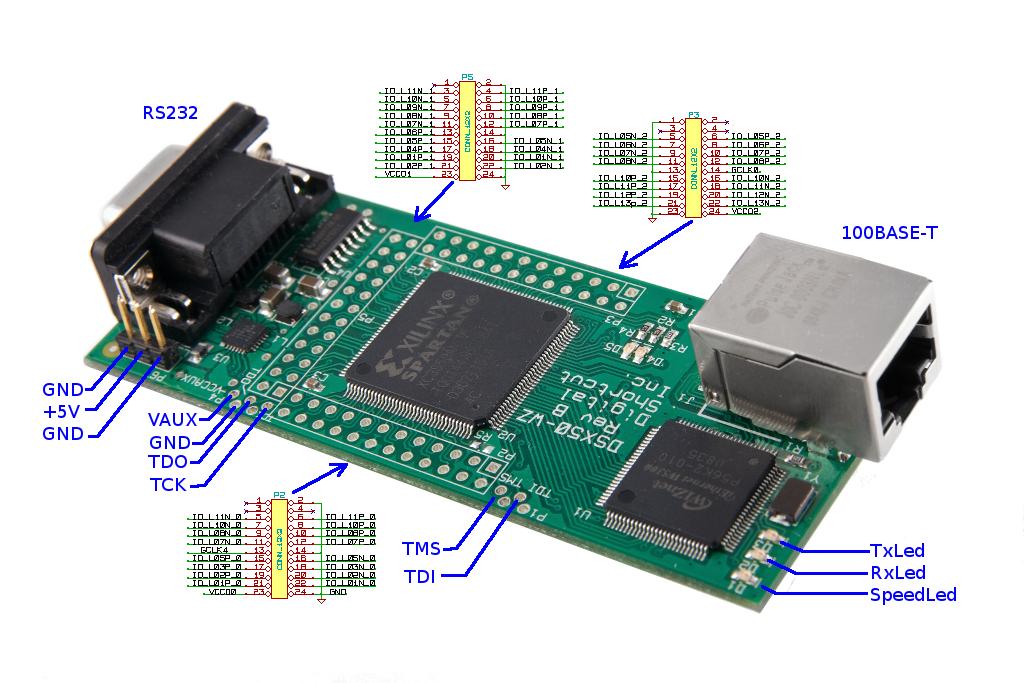

안녕하세요. Xilinx XC3S50AN + WIZnet W5300으로 구성한 제품 관련 maker site 글이 도움이 될것 같습니다. WIZnet Makers – 29 Feb 16 Spartan-3AN FPGA development board with Ethernet | WIZnet Makers The development kit of DSX50WZ board combines XC3S50AN Spartan-3AN and WIZnet W5300. This small factor board may be configured as a very efficient web server and still has most of the XC3S50 FPGA resources available for your application.
