w5100 interrupt 발생 시점

Question

안녕하세요. W5100 을 사용해 TCP/IP 통신을 하고 있고, i/o lib 은 Ver 1.9를 사용 중입니다. 사용 도중, socket.h 의 send() API 를 non-blocking 으로 수정 및 사용하고 싶은데, 문의 드릴 것이 있어 글 남기게 되었습니다. /** @brief This function used to send the data in TCP mode @return 1 for success else 0. */ uint16 send( SOCKET s, /**< the socket index */ const uint8 * buf, /**< a pointer to data */ uint16 len /**< the data size to be send */ ) { uint8 status=0; uint16 ret=0; uint16 freesize=0; #ifdef __DEF_IINCHIP_DBG__ printf("send() "); #endif if (len > getIINCHIP_TxMAX(s)) ret = getIINCHIP_TxMAX(s); // check size not to exceed MAX size. else ret = len; // if freebuf is available, start. do { freesize = getSn_TX_FSR(s); status = IINCHIP_READ(Sn_SR(s)); if ((status != SOCK_ESTABLISHED) && (status != SOCK_CLOSE_WAIT)) { ret = 0; break; } #ifdef __DEF_IINCHIP_DBG__ printf("socket %d freesize(%d) empty or error ", s, freesize); #endif } while (freesize < ret); // copy data send_data_processing(s, (uint8 *)buf, ret); **IINCHIP_WRITE(Sn_CR(s),Sn_CR_SEND);** => 이 부분에서, send 명령 후 Sn_IR 확인을 통해 SEND_OK interrupt 를 확인하는 것으로 보이는데, 이 interrupt 발생 시점이 data 전송 후, ACK 를 통해 전송 완료 확인까지 한 뒤인가요? 만약, 통신 오류로 ACK 를 받지 못한 경우에도 SEND_OK 가 발생하는지, 그리고 ACK 를 받지 못한 경우, 자체적으로 RCR, RTR 에 따라 Retry 를 시도한 뒤, Timeout Interrupt 를 발생하나요? /* +20071122[chungs]:wait to process the command... */ while( IINCHIP_READ(Sn_CR(s)) ) ; /* ------- */ /* +2008.01 bj */ #ifdef __DEF_IINCHIP_INT__ while ( (getISR(s) & Sn_IR_SEND_OK) != Sn_IR_SEND_OK ) #else while ( (IINCHIP_READ(Sn_IR(s)) & Sn_IR_SEND_OK) != Sn_IR_SEND_OK ) #endif { /* m2008.01 [bj] : reduce code */ if ( IINCHIP_READ(Sn_SR(s)) == SOCK_CLOSED ) { #ifdef __DEF_IINCHIP_DBG__ printf("SOCK_CLOSED. "); #endif close(s); return 0; } } /* +2008.01 bj */ #ifdef __DEF_IINCHIP_INT__ putISR(s, getISR(s) & (~Sn_IR_SEND_OK)); #else IINCHIP_WRITE(Sn_IR(s), Sn_IR_SEND_OK); #endif return ret; } 질문 IINCHIP_WRITE(Sn_CR(s),Sn_CR_SEND); => 이 부분에서, send 명령 후 Sn_IR 확인을 통해 SEND_OK interrupt 를 확인하는 것으로 보이는데, 이 interrupt 발생 시점이 data 전송 후, ACK 를 통해 전송 완료 확인까지 한 뒤인가요? 만약, 통신 오류로 ACK 를 받지 못한 경우에도 SEND_OK 가 발생하는지, 그리고 ACK 를 받지 못한 경우, 자체적으로 RCR, RTR 에 따라 Retry 를 시도한 뒤, Timeout Interrupt 를 발생하나요?

louis · Answer

안녕하세요. Sn_IR은 소켓의 상태변화나 Command 수행 결과를 알려줍니다. 이 부분에서, send 명령 후 Sn_IR 확인을 통해 SEND_OK interrupt 를 확인하는 것으로 보이는데, 이 interrupt 발생 시점이 data 전송 후, ACK 를 통해 전송 완료 확인까지 한 뒤인가요? = Sn_CR 커멘트 레지스터가 Send를 완료했을 경우 SEND OK Interrupt가 발생합니다. RCR, RTR 에 따라 Retry 를 시도한 뒤, Timeout Interrupt 를 발생하나요? = ARP 또는 TCP 통신 과정에서 Sn_RCR(Socket Retransmission Count Register)이상의 재전송이 발생하면 Timeout이 발생합니다 감사합니다.

louis · Answer

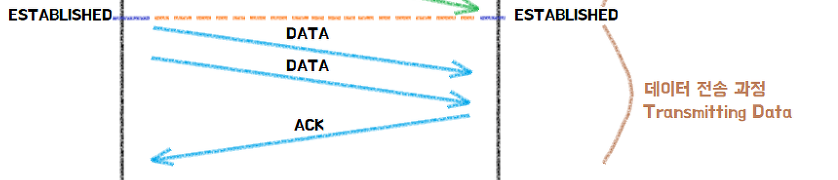

Data를 ACK로 수신한 직후에 Interrupt가 발생하는 것이 아니고 현재 전송한 시점을 기준으로 SEND OK interrupt가 발생하는 것 입니다. 감사합니다

drkim · Answer

그렇다면 두 번째 답변이었던, “ARP 또는 TCP 통신 과정에서 Sn_RCR(Socket Retransmission Count Register)이상의 재전송이 발생하면 Timeout이 발생합니다” 에 대해서 data 전송 이후, ACK 를 받지 못한 상태로 RTR 이 만료된 경우에 Retry 를 발생하는 것으로 이해하면 될까요?

louis · Answer

네, 상대방이 응답이 없을 경우에 Retransmission이 발생합니다. 상대방이 응답을 수신할 때까지 설정된 RTR (Retransmission Time Register)시간 값에 따라 Packet을 전송하고 지정된 RCR (Retransmission count register)을 초과하면 Timeout이 발생합니다. 감사합니다
