[W5100S] ioLibrary 포팅시 레지스터 엑세스에 대하여

Question

포팅중에 w5100s의 레지스터를 엑세스하는 코드에서 의문이 있어서 문의드립니다. 저는 indirect 모드를 사용하려는데, 코드를 보니 아래처럼 정의되어 있는데, #if (WIZCHIP_IO_MODE & WIZCHIP_IO_MODE_SPI) #define getMR() WIZCHIP_READ(MR) #else #define getMR() ((uint8_t)MR) #endif 그렇다면 indirect 모드에서는 #define getMR() ((uint8_t)MR) 인데, 제가 보기에는 이코드는 direct모드의 코드로 보이는데 ?? 주소에서 바로 값을 읽어오는 위의 코드는 direct모드가 아닌가요? indirect 모드에서는 주소를 보내고 MR값을 읽어와야 하는게 아닌가요?

irina · Answer

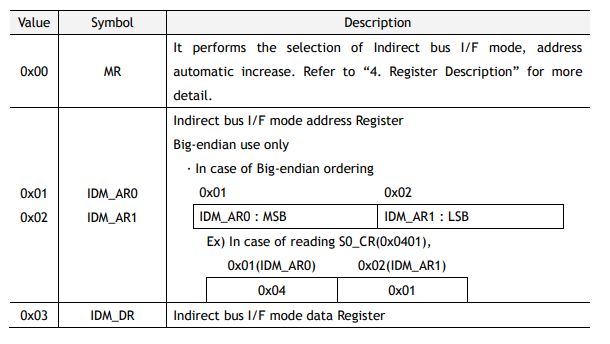

안녕하세요. 말씀하신대로 Indirect mode를 사용할 경우, ADDR : 01 10 11 DATA : ADDR_H ADDR_L DATA 와 같이 동작을 합니다. 단, MR의 경우는 조금 다르다고 볼수 있습니다. MR의 경우 ADDR의 00이 MR의 주소를 나타냅니다. → 이는 W5100를 사용하고 있는 사용자들이 W5100S로 변경하기 원할때, 별도의 firmware작업없이 사용할수 있게 만들어졌기때문입니다. 아래의 그림은 W5100의 DataSheet에서 발췌한것입니다. 해당하는 부분은 Datasheet에 추가 설명해 놓겠습니다. 감사합니다. irina

irina · Answer

안녕하세요. infoic: #define setMR(mr) ( ((uint8_t )MR) = mr) 이므로, setMR(0x80) 은 아래처럼 해석됩니다. ( ((uint8_t )(0x60000000 + (0x0000))) = 0x80) 즉, 0x60000000 번지에 0x80을 쓰게 됩니다. 말씀해 주시는 부분이 맞습니다. Indirect mode를 사용할 경우, 아래의 주소를 사용하기 때문에, 말씀하신대로 0x6000_0000이 맞습니다 #define _WIZCHIP_IO_BASE_ 0x60000000 // for 5100S IND #define IDM_OR ((_WIZCHIP_IO_BASE + 0x0000)) #define IDM_AR0 ((_WIZCHIP_IO_BASE_ + 0x0001)) #define IDM_AR1 ((_WIZCHIP_IO_BASE_ + 0x0002)) #define IDM_DR ((_WIZCHIP_IO_BASE_ + 0x0003)) 여기에서 아셔야 할점은, W5100와 W5100S에서의 IDM_OR은 실제 MR 을 나타내는 주소입니다. 이전에도 말씀드렸듯이 W5100에서 W5100S을 변경하고자하는 고객을 위해 설계된부분이고, W5100에서는 Direct mode에서 indirect mode로 변경시 IDM_OR의 한 bit를 세팅해주면 변경이 되었습니다. 이 부분에 관해서는 W5100S에서 해당 비트는 사용하지 않지만, W5100사용자들을 위해 0x6000_0000에 값을 쓰거나 읽게 되면, MR register에 접근을 하게 됩니다. 이부분은 테스트 완료 된 부분이기때문에, 익센셥이 발생하지 않습니다. infoic: 결국, 이 번지는 대부분의 마이컴에서는 기술되지 않은 부분이어서 익셉션이 발생하게 될꺼라는 질문이었습니다. 기술되지 않은 부분이란 어떤걸 얘기하시는건지… Indirect mode 일때,WIZCHIP_IO_BASE 의 값은 MCU 마다 다른 부분입니다. Wiznet에서 제공하는 예제의 MCU에서 는 해당 address를 사용하기 때문에, 0x6000_0000에 Base address로 세팅되어있는 것입니다. 다른 MCU를 사용하신다면, MCU에 맞는 주소를 설정하셔서 사용하셔야합니다. 감사합니다. irina

infoic · Answer

아… 이제 말씀하시는 의미를 알겠습니다. 즉, W5100s에서 AD0,1은 (외부메모리 인터페이스에 사용되는) 어드레스 버스신호선(보통 AD[31:0])의 최하위 2비트를 W5100s에 연결하는 경우를 말씀하시는 거군요. 예, 맞습니다. 이 경우에는 정성동작하겠네요. (그런데, 이렇게 사용하는 유저는 별로 없을 듯…) 저도 CORTEX-M0의 GPIO를 AD0,1에 연결해서 사용합니다. 이경우에는 0x6000_0000은 사용되지 않는 영역이므로 메모리 익셉션이 발생하게 됩니다.(확인했습니다) 저와 같은 경우에는 ioLibrary의 함수를 그대로 사용하면 않되겠네요. 수정이 필요하겠네요. 혹시 수정할 점에 대하여 도움될 코드가 있으면 좋겠는데… 하여튼 감사합니다. 이제야 왜 아래처럼 선언했는지 이해가 됩니다. #define WIZCHIP_IO_BASE 0x60000000 // for 5100S IND #define IDM_OR ((_WIZCHIP_IO_BASE + 0x0000)) #define IDM_AR0 ((WIZCHIP_IO_BASE + 0x0001)) #define IDM_AR1 ((WIZCHIP_IO_BASE + 0x0002)) #define IDM_DR ((WIZCHIP_IO_BASE + 0x0003))

irina · Answer

ioLibrary 를 사용하여 쓰실경우 WIZCHIP_IO_BASE의 값을 사용가능한 memory 주소로 매핑하신다면 어렵지 않게 사용하실수 있을것 같습니다. 감사합니다. irina

infoic · Answer

예 감사합니다. wizchip_setnetinfo(&info); wizchip_settimeout(&nettime); wizchip_init(txsize, rxsize); 위 코드를 실행한 후 다시 netinfo를 읽어보니 정상적으로 읽어지는 것을 확인했습니다. 그런데, 또 문제가 발생했습니다.ㅠㅠ int8_t close(uint8_t sn) 에서 setSn_CR(sn,Sn_CR_CLOSE); /* wait to process the command… */ while( getSn_CR(sn) ); 이부분에서 Sn_CR 값이 0으로 되질 않습니다. 참고로, ADDR0,ADDR1 은 GPIO를 사용하고 있습니다. 혹시나 해서 PCB도 다시 조립해 봤지만 마찬가지 였습니다. 어느 부분을 검토해 봐야 할까요? 조언을 부탁드립니다.

infoic · Answer

실행한 프로그램을 순서대로 코드를 나열하면 아래와 같습니다. pin_low(RST); // 여기 약간의 다른 코드가 있고, pin_high(RST); Wait_10us(200 * 100); 위처럼 리셋 작업을 한 후 uint8_t txsize[4] = {2, 2, 2, 2}; uint8_t rxsize[4] = {2, 2, 2, 2}; reg_wizchip_cris_cbfunc(enable_irq, disable_irq); reg_wizchip_cs_cbfunc(cs_low, cs_high); reg_wizchip_bus_cbfunc(bus_readdata, bus_writedata); wiz_NetInfo info = { .dhcp=NETINFO_STATIC }; // MAC ADDRESS for (i = 0 ; i < 6; i++) { info.mac[5-i] = (param.mac >> (i * 8)) & 0xFF; } // Local IP ADDRESS for (i = 0 ; i < 4; i++) { info.ip[3-i] = (param.ip >> (i * 8)) & 0xFF; } // Subnet Mask ADDRESS for (i = 0 ; i < 4; i++) { info.sn[3-i] = (param.subnet >> (i * 8)) & 0xFF; } // GateWay ADDRESS for (i = 0 ; i < 4; i++) { info.gw[3-i] = (param.gateway >> (i * 8)) & 0xFF; } wiz_NetTimeout nettime = { .retry_cnt = param.retryCount, .time_100us = param.retryTime }; wizchip_setnetinfo(&info); wizchip_settimeout(&nettime); wizchip_init(txsize, rxsize); 위에서 처럼 초기화 했습니다. ip, subnet,gw는 정상적으로 써졌다는것을 확인했습니다. TcpServer(0, 8698); 마지막으로 위처럼 TcpServer를 실행했는데, 여기서부터는 ioLibrary내의 코드이므로 잘 알고 계실것으로 생각되는데, socket(s,Sn_MR_TCP,port,0x00); 을 호출하고, 또 socket()에서는 close(sn); 을 호출 하지요. 또, close() 에서는 setSn_CR(sn,Sn_CR_CLOSE); /* wait to process the command… */ while( getSn_CR(sn) ); 위의 코드가 있습니다. 여기서 while 문에서 무한루프를 돕니다. 값을 확인해보면 0으로 리셋되지 않고 Sn_CR_CLOSE가 그대로 있 습니다.
