WIZ550WEB-EVB 전원 관련 문의 입니다.

Question

[WIZ550web-evb V1.2] WIZ550web-evb 전원 관련 문의 입니다. 사용전압은 24V 이며 SMPS를 사용하고 있고 SMPS 전압 출력단에 B접점으로 비상정지 스위치를 직렬로 연결하고 그다음에 모듈에 전원을 연결하여 사용하고 있습니다. 비상정지 스위치를 누르면 모듈의 전원이 꺼지도록 배선을 연결 했습니다. 비상정지 스위치를 눌러서 전원이 꺼진 상태에서 비상정지 스위치를 해제해서 모듈에 전원이 공급될때 체터링이 발생해서 모듈에 전원이 순간적으로 들어 왔다가 나갔다를 반복 할때 모듈에 있는 U1_SP3485 U2_SP3485 U4_AME8815BEGT330Z 위 3개의 칩이 연기가 나면서 타는 증상이 발생했습니다. RS485포트 외부에 연결된 배선은 없으며, 포토커플러입력과 릴레이출력만 사용하고 있습니다. 증상이 첫번째 나타날때 원인을 못찾고 모듈을 교체해서 사용하다가 두번째 모듈도 같은 증상이 발생해서 원인을 분석해 보니 전원 채터링에 칩이 손상이 되는것 같습니다. 해결 방법을 문의 드립니다. 감사합니다.

Edward · Answer

안녕하세요. 우선 면밀하게 검사하기 위해서 말씀하신 SMPS 전압 출력단의 비상정지 스위치 연결도를 공유해주시면 감사하겠습니다. 채터링에 의해 손상되는 것이 어느정도인지도 가늠이 필요하며, 채터링에 의해 Pk-pk가 어느정도까지 올라가는 지까지 확인이 필요합니다. 가능하다면 보호소자를 부착하는 방법이 필요하겠지만, 먼저 충분한 검토가 필요할 것으로 보입니다. 괜찮으시다면, 관련된 정보를 보내주셔도 되고 아니면 직접 방문하셔서 검토해보는 방법도 있습니다. 감사합니다.

jhPark · Answer

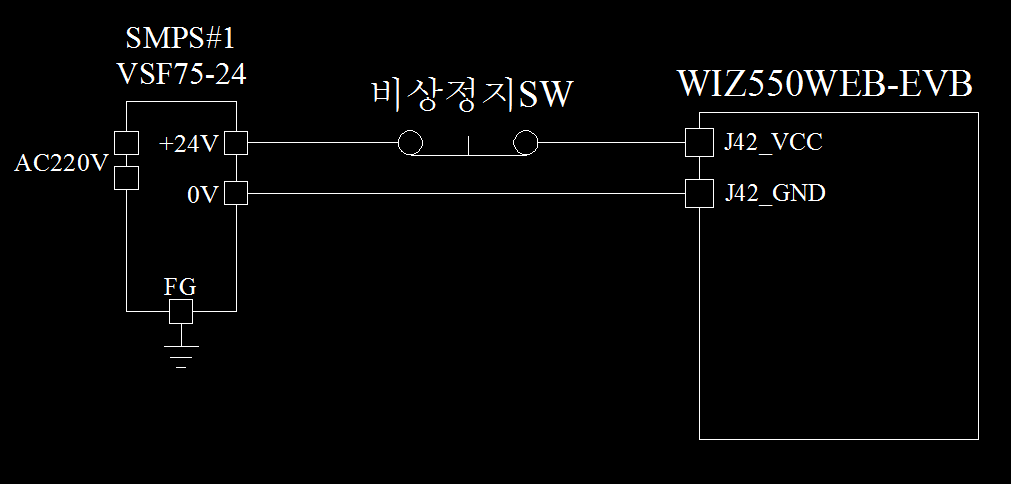

%EC%A0%84%EC%9B%90%EC%97%B0%EA%B2%B0%EB%8F%841011×484 7.58 KB 전원 연결도면 첨부 합니다. 감사합니다.
