RE: [WIZ550web-EVB] Input
by Edward ·
안녕하세요.
WIZ550web base board는 많은 녹색 터미널 블럭이 부착되어 있습니다.
말씀하신 것은 Relay 측에 점퍼 케이블을 연결하셨다는 말씀이시죠??
이 말이 맞다면, 먼저 WIZ550web base board의 회로를 참고하셔야 합니다. (아래 링크)
http://wizwiki.net/wiki/doku.php?id=products:wiz550web:wiz550webds_kr
점퍼 케이블을 연결해야 하는 부분은 터미널 블럭의 1번 (릴레이 3번)에 사용하실 센서에 인가될 전원을 연결하고(3.3V or 5V), 2번에 사용하실 센서나 LED에 연결하시면 됩니다.
릴레이 연결에 대한 자세한 설명은 아래 페이지 참조해주세요.
https://www.kocoafab.cc/tutorial/view/371
RE: RE: [WIZ550web-EVB] Input
by nuli ·
아 오해가 있었나봅니다. DIO8번 INPUT 을 검지하려고 하는겁니다.
DIO 8번에 1번, 2번에 케이블을 쇼트시켰는데 감지가 안되서 별도의 전원이 인가가 되어야 하나 싶어서 문의드린겁니다.^^;
회로도를 아직 잘 볼줄몰라서… 무슨뜻인지 이해를 못하고 있습니다…
RE: [WIZ550web-EVB] Input
by Edward ·
안녕하세요.

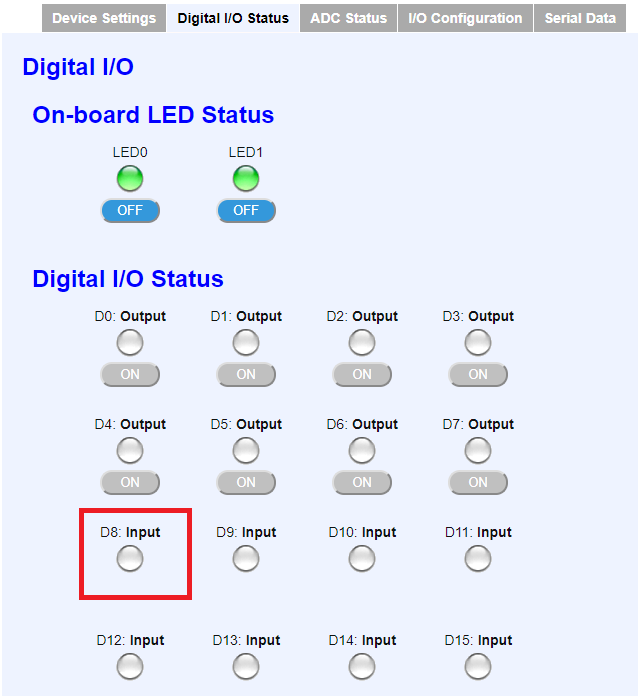

말씀하신 부분이 아래 그림 DIO 8번 INPUT 세팅으로 되어있는 저 핀을 말씀하시는건가요??
해당 핀의 WIZ550web base board 회로는 단순 INPUT을 위한 PHOTO coupler를 사용합니다.
즉, 별도로 전원을 인가해주는 핀은 존재하지 않고 그저 데이터 INPUT만 받습니다.
따라서 별도로 센서에 전원을 넣어서 센서 구동을 하신상태에서 사용하셔야 합니다.
감사합니다.
