Wiz550web 관련 문의입니다

Question

wiz550web 모듈과 baseboard를 결합하여 이더넷 통신과 uart 통신을 직접 pc와 연결하여 configuration_tool_ver1.02을 사용하여 search를 하였는데 연결이 되지 않습니다. 제품의 하자의 경우를 생각하여 구입한 다른 모듈을 사용했을때에도 마찬가지이며 구입한 두대가 하자일 가능성이 적기 떄문에 configuration_tool_ver1.02에서 연결하는 방법을 알려주시길 바랍니다. 제가 실험한 과정이 필요하시다면 메일 주소를 알려주시면 실험 과정을 메일로 전송해 드릴테니 보시고 참고하여 조언 부탁드립니다. 960×540 130 KB 867×720 72.8 KB 540×960 103 KB

Edward · Answer

안녕하세요. 우선 configuration_tool은 Ethernet으로 통신을 하는 프로그램입니다. 즉, Ethernet이 정상적으로 연결되면 Search가 진행된다는 것입니다. 그러므로 몇가지 체크를 하셔야 할 부분이 있습니다. 전원은 정상적으로 인가되었는가? (WIZ550web base보드의 경우 12~24V DC를 사용하셔야 합니다.) → 전원 인가시 D1(LED)의 불이 점등하면 인가된 것입니다. Ethernet Connector(RJ-45)에 LED가 점등되는가? → 노란색 LED는 계속 켜져있는 상태 , 초록색 LED는 Blink되는 상태. LED가 점등되는 것을 확인하였다면, 그 때 다시 Configuration_tool로 Seach를 진행해보세요. 중요한 것은 LAN Cable을 통한 Ethernet으로 통신한다는 점 잊지마시길 바랍니다. 감사합니다.

irina · Answer

안녕하세요. WIZ550web configuration tool 의 Search 기능은 UDP broadcast를 이용하여 망에 연결된 모든 장치의 특정 포트로 데이터를 보내는 방법으로 연결된 device를 찾도록 구성되어 있습니다. 이에 해당 device는 device의 설정 정보로 응답하게 됩니다. 하드웨어나 전원부의 문제가 아니라면, 사용 중이신 운영체제의 방화벽 (firewall)이나 바이러스백신 (antivirus) 프로그램에서 configuration tool이 사용하는 5만번대 포트를 차단하고 있을 가능성이 있습니다. 운영체제의 방화벽과 백신 프로그램을 모두 해제 하신 뒤 다시 테스트 부탁 드립니다. 감사합니다.

kmhyzk · Answer

이더넷 LED에서 초록 불이 깜박거리지 않고 계속 켜져있는 상태라면 어떤 상태이며 어떻게 해야하나요?

Edward · Answer

안녕하세요. 초록색 불이 계속 켜져있는 상태인가요?? 그러면 노란색 불도 똑같이 계속 켜져있는 상태인가요?? 즉, 둘다 켜져있는 상태가 되어있는 건가요?? 만약 둘다 켜져있는 상태라면, 모듈이 불량일 수도 있고, 혹은 LAN Cable에 연결된 허브 혹은 공유기 아니면 PC의 LAN카드 문제일 수도 있습니다. 혹시 LAN Cable을 WIZ550web과 어디에 연결하셨나요?? 사진 상 PC로 direct로 꽂으신 것으로 판단됩니다. 맞으신가요?? 그렇다면, 모듈이 불량일 가능성이 있습니다. LED불 들어오는 것과 LAN Cable을 어디에 연결하셨는지 정확하게 기입부탁드립니다. 감사합니다.

kmhyzk · Answer

결합 상태와 점등, Configuration Tool 연결 상태를 전달하자면 모듈과 pc를 다이렉트로 연결 노란등은 켜지고, 녹색등은 깜박 거립니다. 그러나 Search시에 IP와 MAC주소등의 표시가 되지 않습니다. IPtime N6004M을 공유하여 연결 노란등과 녹색등이 켜져있으며 Search시 MAC과 IP주소가 표시 되지만 Port, AT Command 등의 표시는 되지 않습니다. ping 응답도 되지 않는 상황입니다.

Edward · Answer

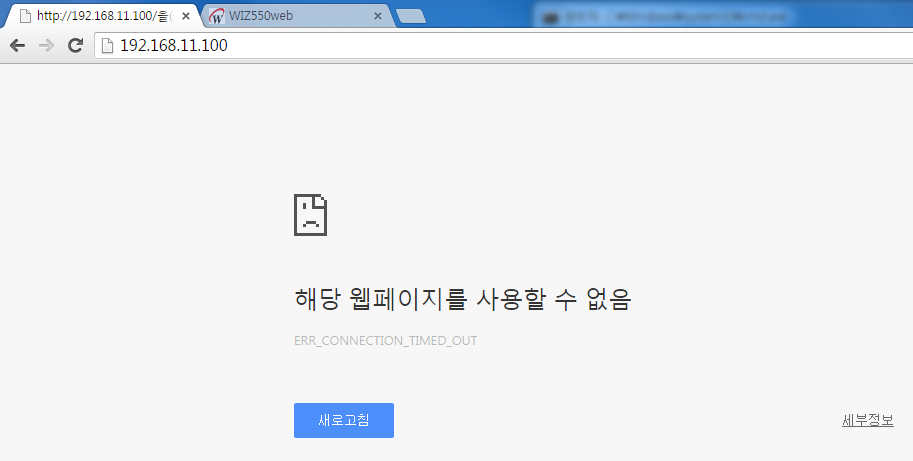

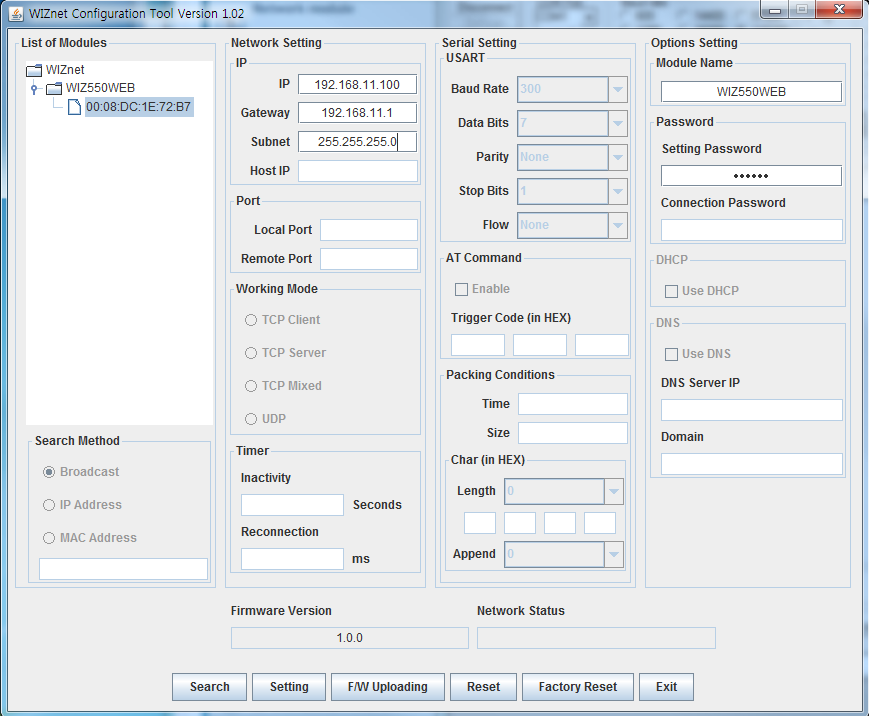

안녕하세요. 제가 답글 달아드린 아래 링크를 확인해주시면 AT command가 표시되어 있는데요 Wiz550web webserver 연결 문의 Application 모듈 configuration tool ver1.02을 사용하여 모듈과 연결하고 제공한 SD카드에 DEMO 페이지를 저장한 뒤 홈페이에 서버연결이 되지 않고 해당 서버로 핑 연결되 되지 않아 조언 부탁드립니다. [image] [image] [image] 자세히 보시면 WIZ550S2E를 Search하여 AT command가 나온 것입니다. 실제 WIZ550WEB은 올려주신 그림처럼 IP와 Subnetmask 등 IP 정보만 나오는 것이 맞습니다. 잘못 알려드린 점 죄송합니다. 우선, 모듈과 PC or IPtime과 연결하여 이더넷 LED 중 노란등은 켜져있는 상태(Link led) , 녹색등은 깜빡거리는 상태(Active led)는 정상적으로 Ethernet PHY가 연결되었다는 뜻입니다. 이 상태에서 ping을 시도하시면 ping이 정상적으로 동작되어야 합니다. 즉, PC에 모듈을 연결하신 뒤 이더넷 LED가 위에 말씀드린 것처럼 점등한 뒤 ping을 하면 동작해야 정상입니다. 이 상태에서 Configuration tool을 이용하여 Search를 하면 대부분 연결이 됩니다. 그런데, PC의 IP setting을 하셨는지요? 모듈과 같은 IP 대역으로 맞춰주기 위해서는 PC도 고정IP로 같은 IP 대역을 맞추고 난 뒤 Search를 진행하셔야 합니다. 즉, Window 7 기준으로 제어판 → 네트워크 및 공유 센터 → 어댑터 설정 변경 → 로컬 영역 연결 → 속성 → Internet Protocol Version 4(TCP/IPv4) → 다음 IP 주소 사용 Check → 모듈 IP와 같은 대역으로 IP 설정을 하셔야 합니다. ex) 모듈 IP 192.168.11.2 , PC IP 192.168.11.xx , IP의 3번째인 11 대역을 맞게 해주셔야 합니다. 여기까지 되었다면, 다시 Search를 시도 부탁드립니다. 그리고 IP setting하신 부분과 configuration tool 부분을 ‘프린트 스크린’ 해서 캡쳐해서 사진 보여주시면 감사하겠습니다. 감사합니다.

kmhyzk · Answer

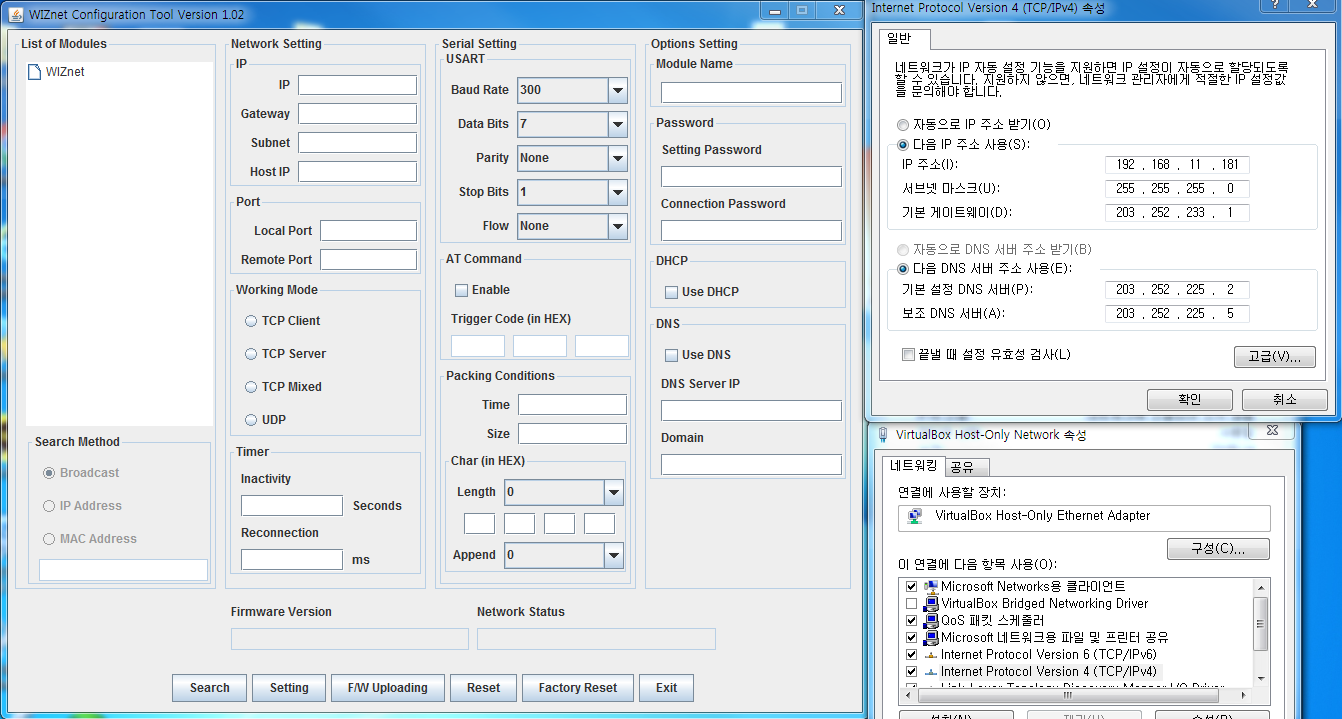

우선은 pc와 연결하였을때 결과입니다. IP setting을 이렇게 하는게 맞는지요? Search는 안되는 상황입니다. 그리고 IPtime과 연결하였을대는 녹색등은 깜박거리지 않고 계속 켜있는 상태입니다. 1342×719 183 KB

irina · Answer

안녕하세요. PC와 직접 연결을 수행 하실 때는 PC와 WIZ550web이 동일한 네트워크 상에 위치하도록 구성하셔야 합니다. Class C 대역의 사설 IP를 이용하여 제품 동작 테스트를 수행 하실 경우, 다음과 유사하게 설정하시면 됩니다. IP : 192.168.1.2 Subnet : 255.255.255.0 Gateway : 192.168.1.1 IP : 192.168.1.3 Subnet : 255.255.255.0 Gateway : 192.168.1.1 그리고 PC와 WIZ550web을 DHCP 서버 기능의 라우터 (e.g., IpTime 공유기)를 이용하여 연결 하실 경우, 다음과 같이 설정하셔야 통신 확인이 가능합니다. PC : ‘자동으로 IP 받기’ 로 설정 WIZ550web : Configuration tool의 DHCP 항목에 위치한 ‘Use DHCP’ 체크 후 Setting 수행 (공유기를 통해 자동으로 IP 할당)

kmhyzk · Answer

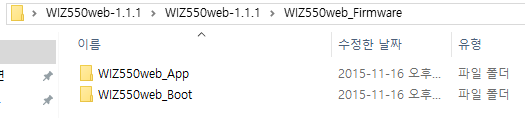

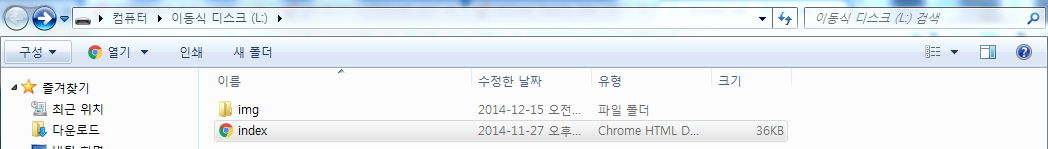

감사합니다 덕분에 데모버전으로 동작하는걸 확인할 수 있었습니다. 이 데모버전 펌웨어가 SD카드에 저장하는 데모 홈페이지와 같이 압축되어있는 WIZ550web-1.1.1 → WIZ550web_Firmware → WIZ550web_App을 사용한것이 맞나요? WIZ550web-1.1.1 → WIZ550web_Firmware → WIZ550web_Boot는 어떤 역할인가요?

irina · Answer

WIZ550web 제품의 펌웨어는 Boot와 Application으로 구성되어 있습니다. Boot 영역은 펌웨어 업데이트와 문제 발생 시 복구를 위해 사용되며, 실제 응용은 Application 영역에 위치해야 합니다. 제품 초기 출고 시 펌웨어 버전은 v1.0.0이며, 다음 링크의 Binary를 다운로드 하셔서 업데이트 후 데모를 테스트 바랍니다. Link: wizwiki.net/wiki/doku.php?id=pro … b_download Configuration tool과 별도의 TFTP Server 프로그램을 이용하시면 펌웨어 업데이트가 가능합니다. Configuration tool용 펌웨어는 WIZ550web_app.bin 파일입니다. 이 때, SD card의 웹 페이지 예제도 v1.1.1용으로 함께 업데이트 하셔야 정상적인 동작 확인이 가능함을 유의 부탁 드립니다.

kmhyzk · Answer

네 해주시는 답변들이 저에게 큰 도움이 되고있습니다. 한가지 더 질문 드리자면… 저희가 사용하는 소프트웨어는 IAR Embedded Workbench를 사용하고 있는데… 이 소프트웨어로 구성된 펌웨어는 없나요? 그리고 헤더 파일중에 unistd.h 이 include 되어있는데 이 파일이 App파일안에는 없어서 제가 받을수 있을까요?

Edward · Answer

안녕하세요. IAR로 구성된 펌웨어는 보유하지 않고 있습니다. IAR을 이용하여 하고 싶으시면 예제코드를 맞게 변형하여 사용하셔야 합니다. 감사합니다.

kmhyzk · Answer

예제 코드는 app 폴더에 있는 코드를 말씀하시는건가요?

Edward · Answer

네 그렇습니다. App부분의 코드를 참고해주시면 될 것 같습니다. 감사합니다.

kmhyzk · Answer

App가 개발 된 환경을 알려주실수 있나요? 예를 들어 어떤 컴파일러를 사용하였는지? 그리고 wiz550web에 대한 교육 일정이 혹시 있는지 알려 주세요! 일정이 없다면 직접 방문해서 개발 및 응용에 대한 설명을 들을 수 있는지 답변 부탁드립니다.

Edward · Answer

안녕하세요. eclipse-cpp-kepler-SR2-win32 을 사용하고 있습니다. 컴파일러는 gcc 컴파일러로 사용했습니다. 그리고 wiz550web에 관한 교육 일정은 현재 없습니다. 말씀하신 개발 및 응용에 대한 어떤 설명을 원하시는 건가요?? 직접 방문하셔서 설명을 들으시는 것은 어렵지는 않으나 어떤 목적으로 개발을 하시는지와 어떤 응용 프로그램을 제작하실건지를 알려주신다면 좀 더 원활하게 답변을 드릴 수 있지 않을까합니다. 감사합니다.
