W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
Ethernet Chips
No replies yet. Be the first to reply.
Join the discussion.
Ethernet Chips
No replies yet. Be the first to reply.
Join the discussion.
Share projects and connect with makers.
Joined before the site update? first.
New to WIZnet Makers?
We sent a verification link to your address. Open it to activate your account, then log in.
Accounts from this email provider are reviewed by an administrator after verification. Approval usually takes one business day.
Already have an account?
Enter your email address. If it belongs to an account, we'll send a link to set a new password. Members who joined before the site update use this to set their password.
If an account uses that address, we sent a link to set a new password. The link works once and expires in 30 minutes.
Know your password?
Need an account?
RE: W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
by bangbh ·
안녕하세요 Wiznet의 Peter입니다.
질문이 정확하게 이해가 가지 않습니다. S0_RX_RSR은 소켓0을 통해 받은 데이터의 개수를 의미합니다.
질문하신 것처럼 S0_RX_RSR이 랜덤하게 결정되는 것 같은 현상을 보셨다면 다음과 같은 가능성이 있습니다.
W5300으로 DATA가 랜덤하게 들어온다.
일부 W5300의 불량으로 오동작한다.
하지만 2번의 문제가 보고된 적은 한 건도 없었습니다.
해당 부분의 코드 등을 올려주시면 더 정확한 분석이 가능합니다.
감사합니다.
RE: W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
by kjhkjh724 ·
#define ntohs(x) ((uint16)(x>>8)|(uint16)(x<<8))
int main(void)
{
uint8 tx_mem_conf[8] = {8,8,8,8,8,8,8,8};
uint8 rx_mem_conf[8] = {8,8,8,8,8,8,8,8};
//
/ PROGRAM START /
//
}
/*
“TCP SERVER” protocol program.
*/
void tcps_protocol(SOCKET s, uint16 port, uint16 mode)
{
uint32 len=0;
}
static void Delay(volatile unsigned int delay)
{
while(delay–);
}
uint32 getSn_RX_RSR(SOCKET s)
{
uint32 received_rx_size=0;
uint32 received_rx_size1=1;
while(1)
{
received_rx_size = IINCHIP_READ(Sn_RX_RSR(s));
received_rx_size = (received_rx_size << 16) + IINCHIP_READ(Sn_RX_RSR2(s)); // read 16bit
if(received_rx_size>0)
{
printf(“%d : received_rx_size length → %ld\r\n”,s,received_rx_size );
printf(“%d : received_rx_size1 length → %ld\r\n”,s,received_rx_size1);
}
if(received_rx_size == received_rx_size1)
return received_rx_size;
} // save second value into firs
}
uint32 send(SOCKET s, uint8 * buf, uint32 len)
{
uint8 status=0;
uint32 ret=0;
uint32 freesize=0;
#ifdef DEF_IINCHIP_DBG
uint32 loopcnt = 0;
#endif
ret = len;
if (len > getIINCHIP_TxMAX(s)) ret = getIINCHIP_TxMAX(s); // check size not to exceed MAX size.
// -----------------------
// NOTE : CODE BLOCK START
do
{
freesize = getSn_TX_FSR(s);
status = getSn_SSR(s);
#ifdef DEF_IINCHIP_DBG
lprintf(“%d : freesize=%ld\r\n”,s,freesize);
if ((status != SOCK_ESTABLISHED) && (status != SOCK_CLOSE_WAIT)) return 0;
} while (freesize < ret);
// NOTE : CODE BLOCK END
// ---------------------
wiz_write_buf(s,buf,ret); // copy data
if(!check_sendok_flag[s]) // if first send, skip.
{
while (!(getSn_IR(s) & Sn_IR_SENDOK)) // wait previous SEND command completion.
{
if (getSn_SSR(s) == SOCK_CLOSED) // check timeout or abnormal closed.
{
return 0;
}
}
setSn_IR(s, Sn_IR_SENDOK); // clear Sn_IR_SENDOK
}
else check_sendok_flag[s] = 0;
// send
setSn_TX_WRSR(s,ret);
setSn_CR(s,Sn_CR_SEND);
printf(“CMD : Sn_CR_SEND”);
return ret;
}
uint32 recv(SOCKET s, uint8 * buf, uint32 len)
{
uint16 pack_size=0;
uint16 mr = getMR(); // added 20130516 Fixed bug. (when data received, 1byte data is crashed)
if(IINCHIP_READ(Sn_MR(s)) & Sn_MR_ALIGN)
{
wiz_read_buf(s, buf, (uint32)len);
setSn_CR(s,Sn_CR_RECV);
printf(“CMD : Sn_CR_RECV\r\n”);
printf(“%d : len → %ld\r\n”,s,len);
return len;
}
wiz_read_buf(s,(uint8*)&pack_size,2); // extract the PACKET-INFO(DATA packet length)
//if( ((vint16)MR) & MR_FS ) // Modified 20130516 Fixed bug. (when data received, 1byte data is crashed)
if( mr & MR_FS )
pack_size = ((((pack_size << 8 ) & 0xFF00)) | ((pack_size >> 8)& 0x00FF));
printf(“%d : pack_size → %ld\r\n”,s,pack_size);
//wiz_read_buf(s, buf, (uint32)len); // copy data
wiz_read_buf(s, buf, (uint32)pack_size); // copy data
setSn_CR(s,Sn_CR_RECV);
printf(“CMD : Sn_CR_RECV\r\n”); // recv
return (uint32)pack_size;
}
#define ntohs(x) ((uint16)(x>>8)|(uint16)(x<<8))//for endian
uint16 IINCHIP_READ(uint32 addr)
{
return ntohs(((vuint16)addr));
}
void IINCHIP_WRITE(uint32 addr,uint16 data)
{
(((vuint16)addr)) = ntohs(data);
}
/*********************************************************************************************************/
일단 최종적으로 확인한 부분은 입력 들어오는 RSR의 값은 2의 배수로 1개면 4개 2개면 4개 3개면 6개 이런식으로 무조건 짝수개로 들어오면서 2개 추가 됩니다.
그런대 recv소스 부분에 보면 2byte 를 무조건 적으로 먼저 읽고 그 값을 들어온 data의 크기로 취합니다.(실제 보낸 데이터보다 2byte크기가 큰이유는 이것때문인듯 한대 소스자체는 제공되는 소스라서 어떤 의미인지는 정확하게 모르겠습니다.그런대 일단 와이어샤크로 확인해서 4개 보낸걸 확인하고 레지스터 값을 확인하니깐 6이라고 되어있습니다. )
그런대 여기서 문제가 2byte읽어오는 값이 전혀 다른 값이고 수신 데이터 값을 마추려고 len를 rsr 레지스터 값으로만 하면 처음 한번은 통신의 데이터 수는 맞지만 데이터 내용은 하나도 맞지 않고 또 두번째 통신을 할때에는 값이 매우 큰값이 나오면서 쓰레기 값들이 주루룩 나오고 칩이 멈춤니다.
16bit단위로 읽고 쓰기때문에 FIFO쪽에서 문제가 있을꺼 갖지는 않은대… 무슨문제일까요?
통신 자체는 established(0x17)까지 진행이 됩니다.
MCU는 OMAPL138이고 little endian입니다.
RE: W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
by bangbh ·
안녕하세요 Wiznet의 Peter입니다.
첫 번째로 W5300를 TCP로 사용하실 경우 첫번째 두 바이트는 packet의 길이를 의미합니다.
말씀하신대로 RSR은 1바이트 수신했을 때 packet의 길이 2 바이트 + 수신된 1바이트 + dummy 1바이트 총 4개 바이트가 됩니다.
2바이트 수신 : 총 4바이트
3바이트 수신 : 총 6바이트
4바이트 수신 : 총 6바이트
5바이트 수신 : 총 8바이트
.
.
.

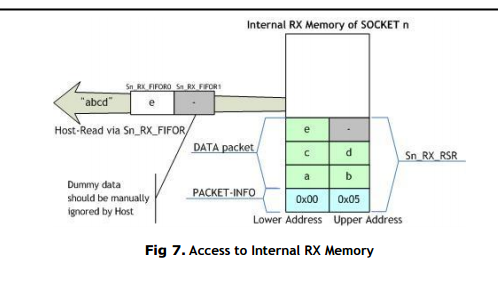

아래 사진을 보시면 더 이해가 빠르시리라고 생각됩니다. 한글 Datasheet의 91 page입니다.
두 번째로 처음 두 바이트를 packet 사이즈가 맞지만 그 내용이 틀리다면 해당 내용을 hex 코드로 읽어보시기 바랍니다. 뒤집혀 있을 수 있습니다.
마지막으로 RSR 레지스터는 데이터가 있다 없다의 정도로만 판단하시기 바랍니다. 말씀드린 것처럼 tcp모드일때 packet의 길이가 포함되어 있으며 UDP모드일때에는 목적지 주소, 목적지 포트, 데이터 사이즈 등의 길이도 포함되어 있기 때문입니다. 또한 여러 개의 packet이 들어올 수도 있으니까요.
더 자세한 사항은 Datasheet를 참고하시기 바랍니다. TCP부분은 94 page 부터 위에서 설명한 것보다 더 자세한 설명이 나와 있습니다.
이상입니다.
RE: W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
by kjhkjh724 ·
다행히 해결됬는대요.
일단 결론은 tx fifo의 접근방법의 문제였습니다.
제가 쓰고 있는 소스가 wiznet에서 제공하는 구형 소스여서인지 16bit로 페어로 fifo에 접근하지만 접근 순서가 맞지 않는듯 합니다. 8bit씩 순서에 맞게 접근 시켰더니 잘 되고 있습니다.
또 추가적으로 말하자면 wiznet에서 제공하는 최신버전의 소스를 써봤는대 endian문제도 자동으로 해결되고 몇가지 설정만 바꾸면 소스그대로 쓸 수 있었습니다. 다른분들 혹시 같은 문제가 있다면 최신의 소스를 써보시기 바랍니다.
RE: W5300에서 8bit모드 실행시 수신한 데이터의 양에서 문제가 있습니다
by bangbh ·
Wiznet 최신 드라이버는 언제나 github에서 다운받으실 수 있습니다.
아래 링크를 참고하시기 바랍니다.
[url]https://github.com/Wiznet/ioLibrary_Driver[/url]
감사합니다.
