Ping test 에 꼭 한번만 성공합니다

Question

=== W5500 NET CONF === MAC: 00:08:DC:00:AB:CD SIP: 192.168.10.123 GAR: 192.168.10.1 SUB: 255.255.255.0 DNS: 0.0.0.0 w5500으로 레지스터 읽고 쓰고 까지 성공해서 핑테스트 부터 시작해 봤습니다. 결과가 좀 애매 합니다. 훈수 부탁드립니다. ping test에서 아래처럼 한번은 성공하는데 두번째 부턴 내리 실패합니다. 새로 핑테스트 해보면 대부분은 처음부터 실패하고 아래처럼 처음만 성공하기도 합니다. ping block mode를 변경해보니 아예 한번도 성공하지 못합니다. w5500 에 전원을 넣지 않고 테스트 해보면 당연히 처음부터 응답이 없습니다. (한번 응답하고 죽는게 w5500이 맞습니다) 무엇을 확인해 보면 좋을까요? 감사합니다. //////////////////////////////////////////////////////////////////// C:\Users\sehon>ping 192.168.10.123 Pinging 192.168.10.123 with 32 bytes of data: Reply from 192.168.10.123: bytes=32 time<1ms TTL=128 Request timed out. Request timed out. Request timed out. Ping statistics for 192.168.10.123: Packets: Sent = 4, Received = 1, Lost = 3 (75% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms C:\Users\sehon>ping -t 192.168.10.123 Pinging 192.168.10.123 with 32 bytes of data: Reply from 192.168.10.123: bytes=32 time<1ms TTL=128 Request timed out. Request timed out. Request timed out. Request timed out. Request timed out. Request timed out. Request timed out. Request timed out. ////////////////////////////////////////////////////////////////////

justinkim · Answer

안녕하세요 ? justin입니다. 첫 번째만 성공하고 두 번째 부터 실패하는게 이상하다고 보여집니다. 가능하시면 wireshark 같은 프로그램으로 해당 패킷을 캡쳐한 파일을 같이 올려주셔서 보여주시면 더 도움을 드릴 수 있을 것 같습니다. ping block mode를 1로 설정하면 ping test에 응답이 가지 않기 때문에 성공하지 못하는게 맞습니다. 혹시 사용한 펌웨어는 위즈네트에서 제공한 소스코드를 사용하셨나요? 직접 짜신거면 소스코드에 문제가 있을 수도 있습니다. 그리고 1:1연결인지 확인 해주세요 같은 네트워크에 192.168.10.123이 또 존재할 수 있습니다. 감사합니다.

wowfoot · Answer

ioLibrary를 최소한으로 수정해서 했습니다. 첨부는 wireshark ping log입니다. /////////////////////////// C:\Users\sehon>ping 192.168.10.123 Pinging 192.168.10.123 with 32 bytes of data: Reply from 192.168.10.123: bytes=32 time<1ms TTL=128 Request timed out. Request timed out. Request timed out. Ping statistics for 192.168.10.123: Packets: Sent = 4, Received = 1, Lost = 3 (75% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms /////////////////////////// wireshark 결과로는 w5500이 두번째 이후 request에 응답하지 못하는 것 같습니다. ping 테스트 종료 후 w5500 register 값입니다. WIZREG 00: 00 WIZREG 01: C0 WIZREG 02: A8 WIZREG 03: 0A WIZREG 04: 01 WIZREG 05: FF WIZREG 06: FF WIZREG 07: FF WIZREG 08: 00 WIZREG 09: 00 WIZREG 10: 08 WIZREG 11: DC WIZREG 12: 00 WIZREG 13: AB WIZREG 14: CD WIZREG 15: C0 WIZREG 16: A8 WIZREG 17: 0A WIZREG 18: 7B WIZREG 19: 00 WIZREG 20: 00 WIZREG 21: 80 WIZREG 22: 00 WIZREG 23: 00 WIZREG 24: 00 WIZREG 25: 07 WIZREG 26: D0 WIZREG 27: 08 WIZREG 28: 28 WIZREG 29: 00 WIZREG 30: 00 WIZREG 31: 00 WIZREG 32: 00 WIZREG 33: 00 WIZREG 34: 00 WIZREG 35: 00 WIZREG 36: 00 WIZREG 37: 00 WIZREG 38: FF WIZREG 39: FF WIZREG 40: 00 WIZREG 41: 00 WIZREG 42: 00 WIZREG 43: 00 WIZREG 44: 00 WIZREG 45: 00 WIZREG 46: BF WIZREG 47: 00 WIZREG 48: 00 WIZREG 49: 00 WIZREG 50: 00 WIZREG 51: 00 WIZREG 52: 00 WIZREG 53: 00 WIZREG 54: 00 WIZREG 55: 78 WIZREG 56: 25 WIZREG 57: 04 감사합니다. 1167×650 67 KB w5500_ping.zip (93.8 KB)

justinkim · Answer

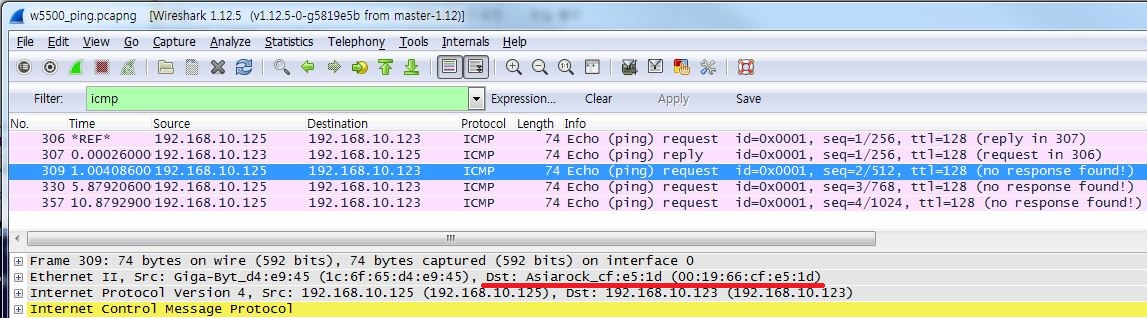

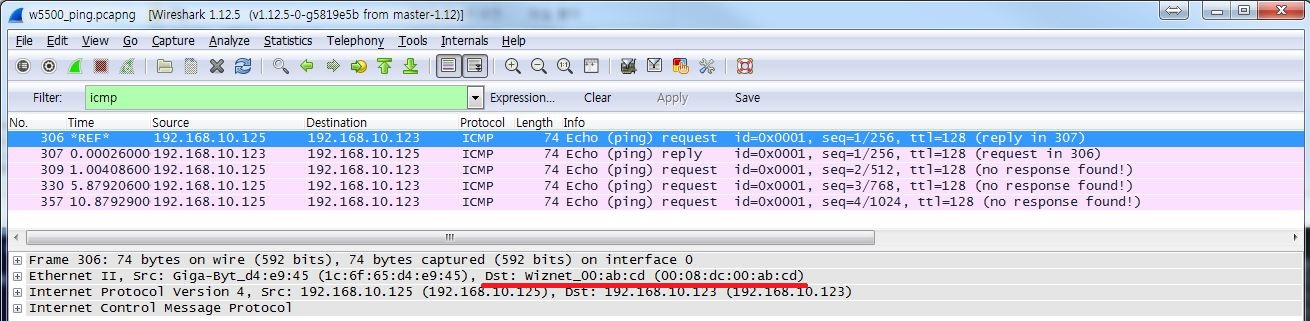

와이어 샤크 패킷 확인 결과 2번째 Ping 부터는 Destination Mac이 다르네요 첫번째 ping request 1310×321 178 KB 두번째 ping request 1147×318 170 KB 이렇게 되는 이유는 같은 네트워크안에 같은 IP를 사용하는 장치가 있을 수 있고, Windows 에서 ARP table을 가지고 있어 mapping이 잘 안되는 상황이 발생할 수 있습니다. 1번의 경우 PC에 바깥으로 나가는 네트워크 끊고 W5500과 1:1 통신을 해보면 Ping test가 되는 것을 확인하실 수 있고 2번의 경우에는 윈도우 명령프롬프트 창에 arp -a 명령어를 쳐보시고 테이블 구성에 해당 아이피와 맥을 확인하실 수 있습니다. arp 테이블을 지우는 방법은 arp -d 를 입력하시면 됩니다. 추가 질문사항이나 궁금한점 있으시면 남겨주세요 ^^

irinakim · Answer

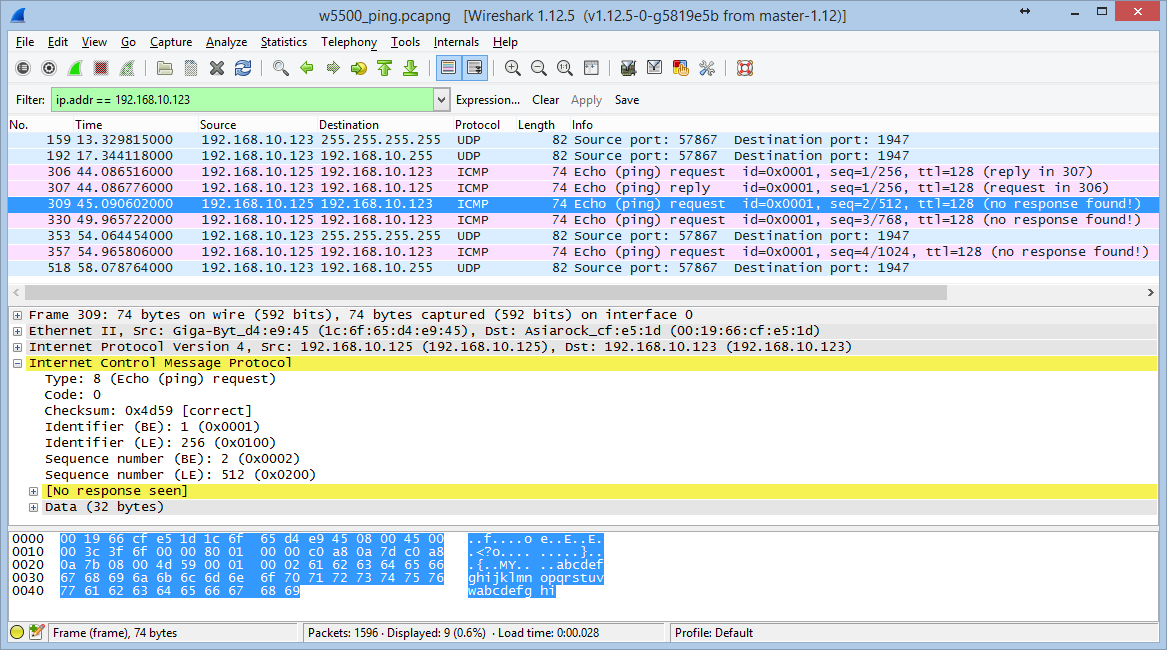

ping test한 결과를 wireshark로 확인해보니, 이상 없이 나옵니다. (참고로, 저는 PC와 보드를 1대1로 연결하여 테스트 진행했습니다.) 해당 테스트를 한 wireshark를 첨부해봅니다. thanks, iriankim ping test.zip (717 Bytes)

wowfoot · Answer

=== W5500 NET CONF === MAC: 86:10:87:40:AB:CD SIP: 192.168.10.44 GAR: 192.168.10.1 SUB: 255.255.255.0 DNS: 0.0.0.0 IP를 바꾸고 망 분리해서 해보니 잘 됩니다. C:\Users\sehon>ping 192.168.10.44 Pinging 192.168.10.44 with 32 bytes of data: Reply from 192.168.10.44: bytes=32 time<1ms TTL=128 Reply from 192.168.10.44: bytes=32 time<1ms TTL=128 Reply from 192.168.10.44: bytes=32 time<1ms TTL=128 Reply from 192.168.10.44: bytes=32 time<1ms TTL=128 Ping statistics for 192.168.10.44: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms 192.168.10.123은 PING하면 응답이 없어서 사용해도 되는 지 알았더니 PING에 응답이 없어도 ARP에는 응답을 해서 PING을 방해 할 수도 있군요. 희한한 일이네요. 가이드에 감사드립니다.

jhmoon · Answer

제 생각에는 IP 충돌에 의한 것은 아니고, MAC adress의 충돌이 아닌가 보여 집니다. 이것도 참고 하시기 바랍니다.
