W5300 client

Question

안녕하세요 학교에서 실험을 하고 있는 학생입니다. TCP 통신에서 pc를 serve, W5300 client 으로 설정을 할때는 통신이 되지만 그 반대로 설정하기 위해 Sn_DIPR(0x214), Sn_DPORTR(0x212) 를 설정할때 주소에 데이터 값을 넣으면 데이터 값들이 들어가지 않아 연결을 하지 못하고 있습니다. 0x214, 0x212의 레지스터에 데이터를 넣기 위해서 serve일때와는 달리 따로 설정해야 하는 모드, 레지스터 값이 있나요???

irinakim · Answer

안녕하세요. 먼저, Sn_DIPR/Sn_DPROTR을 먼저 설명드리겠습니다. 이 두 register는 실제 Server와 Client가 연결되었을때 쓰게 됩니다. Server로 사용할경우에는 Sn_PORTR에 값을 쓰고, Sn_SSR값이 SOCK_LISTEN로 변경이 되고, Client와의 연결이 성공했다면, 이때 Sn_DIPR/Sn_DPROTR을 쓰여집니다. 우선 제공하고있는 driver를 검토해보시면 좋을 것같습니다. 감사합니다. EK

tvsmssk · Answer

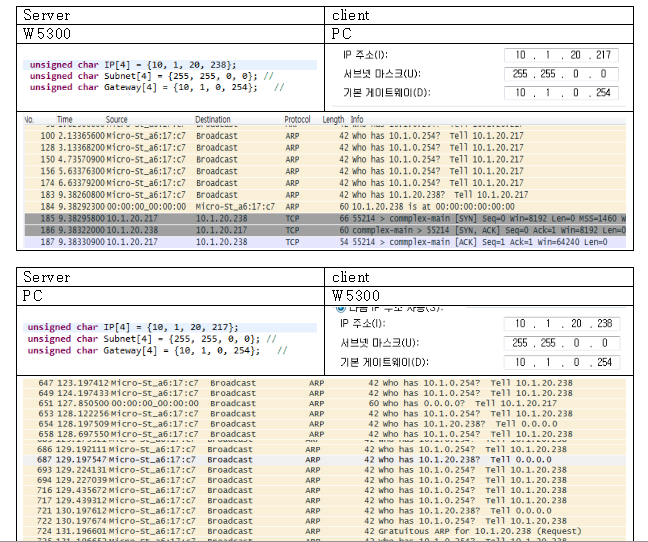

위에 내용은 잘 이해했습니다. 감사합니다. W5300을 server로 작동하고 PC를 client로 작동할때는 연결이 잘 되었습니다. 하지만 그 반대로 PC를 client , W5300을 server로 작동할때는 SYN신호가 가지 않는 것을 확인하였습니다. 단지 Listen 상태에서 connetion상태로만 바꾸었습니다. 또한 Sn_SSR의 상태가 ESTABLISHED가 아닌 CLOSED로 바뀌는 것을 확인하였습니다. 그 이유좀 알려주세요 (AX1을 사용중입니다.) 와이어 사크를 첨부하였습니다. 648×542 191 KB

irinakim · Answer

안녕하세요~ client port를 증가해서 동작시켜보셨나요? 답변부탁드립니다^^ 감사합니다. ekkim

tvsmssk · Answer

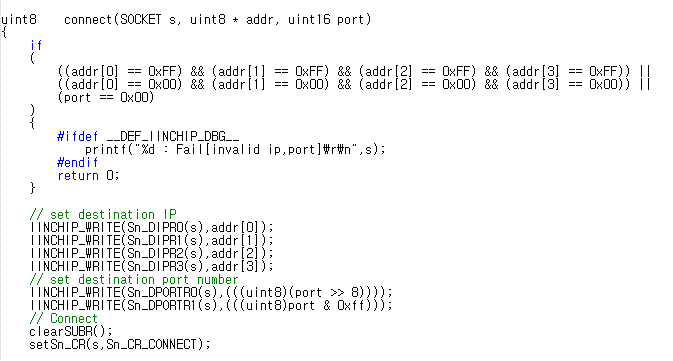

제가 이해를 잘못한거일수도 있는데요 client port를 증가한다는것이 PORT를 지역변수로 설정시킨다음 socket을 불러올때 PORT++로 하라는거죠?? 그렇게 했는데 PORT가 증가되서 들어가지만 Sn_SSR이 ESTABLISHED가 되지가 않네요ㅠㅠ 그런데 주어진 driver에서 캡쳐하신거 보시면 DIPR register에는 Write가 되어있는데 안되는거 아닌가요?? 연결이 되면 저절로 저장되는거 아닌가요??
