IoT gateway design based on hardware TCP/IP protocol

Project description

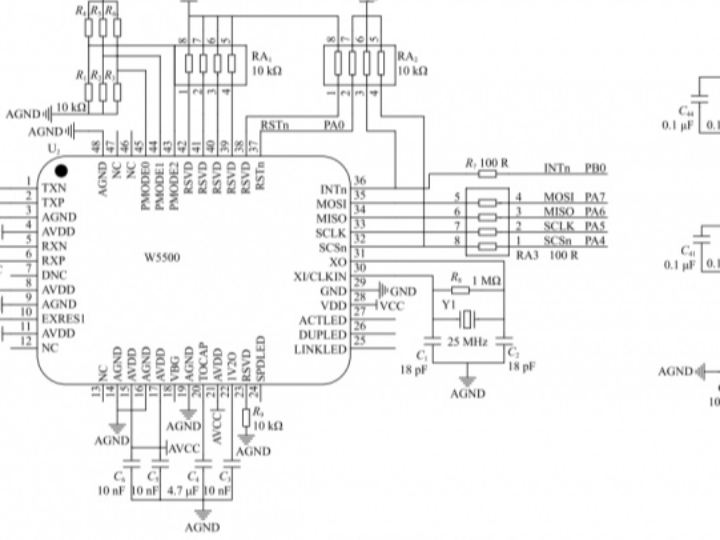

[导读]摘 要 ：针对小型智能家居等物联网应用场景，基于 STM32 嵌入式处理器及硬件 TCP/IP 协议网络芯片W5500 等，设计了一种支持 RJ 45，WiFi，蓝牙等多种接入方式的小型网关，分析网关的技术架构，阐明主要软、硬件模块以及接入 Yeelink 云端应用的实现方法。 0 引 言 小型智能家居应用系统的网关数据流量较小，接入方式多样，对成本要求较高，功能上一般比较精简。现今市面上的网关大多采用高端嵌入式处理器加操作系统设计，预置有丰富的应用软件，配置较高，导致成本高，不太适用于小型智能家居等应用场合 [1]。本文旨在利用高性价比 STM32 嵌入式处理器与基于硬件 TCP/IP 协议的 W5500 以太网芯片等多种接入模块，实现成本低廉、接入方式多样的智能家居网关。 1 技术架构 智能家居网关的核心功能是路由与控制，需要通过WiFi，蓝牙，RJ 45，RS 485 等接入方式与终端产品进行数据交互，实现网络配置、路由管理、数据转发、远程控制等功能 [2]。本文设计以小型智能家居应用系统为应用对象，以低成本、快速开发、多方式接入为主要需求点。根据功能需求，规划设计的技术架构如图 1 所示。 网关硬件以 STM32F103CBT6 处理器为核心， 外 扩W5500 以太网模块、ESP8266 WiFi 模块、HC-05…
