MS1000 + W5500로 만든 Arduino용 Security Network Shield — TCP/IP도, 암호화도 하드웨어로

SSL 핸드셰이크는 8비트 Arduino에게 너무 무거운 작업입니다. 이 쉴드의 답은 분업입니다 — 네트워킹은 W5500이, 암호화는 MS1000의 하드웨어 크립토 엔진이 대신 처리합니다. 국내 반도체 유통·기술지원 기업 **일도코리아(ILDO Korea)**가 소개하는, 기존 W5500 Ethernet Shield의 보안 업그레이드 버전을 살펴봅니다.

본 글은 일도코리아 제품 페이지에 공개된 Security Network Shield 자료를 재구성·소개한 것입니다. 원문 페이지와 문서(사용자 매뉴얼·회로도)는 글 하단 링크를 참고하세요.

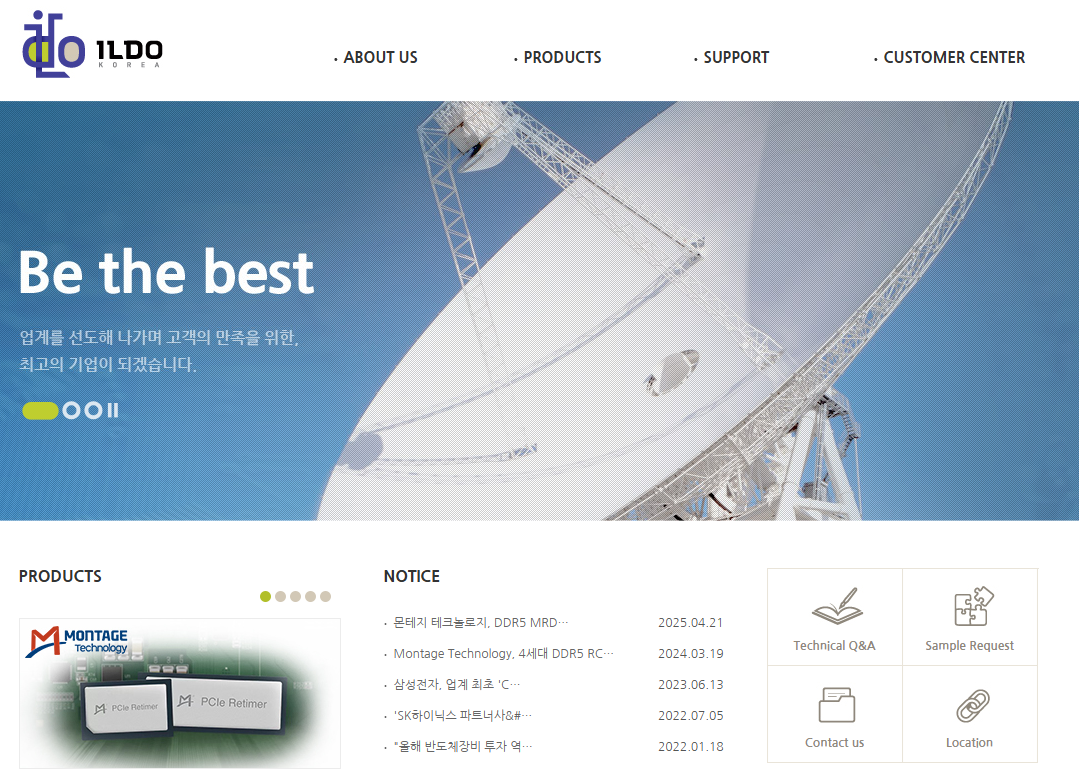

소개 기업 — 일도코리아 (ILDO Korea Co., Ltd.)

일도코리아는 2003년 설립된 경기 성남 소재의 반도체 마케팅·유통 및 해외영업 아웃소싱 전문 기업입니다(대표 박태식, 2007년 ILDO HongKong 설립). 사명에 담긴 경영철학 "정신일도하사불성(精神一到何事不成)" — 정신을 하나로 모으면 이루지 못할 일이 없다 — 아래 제일주의·창조주의·협동주의를 기업이념으로 삼고 있습니다.

주요 취급 라인업

서버 메모리 인터페이스(DDR5·CXL)부터 네트워크 IC, 보안 MCU까지 폭넓은 포트폴리오를 갖춘 유통·기술지원 파트너로, 본 쉴드처럼 해외 칩(eWBM 보안 엔진)과 WIZnet 이더넷을 결합한 응용 제품을 국내 개발자에게 소개·지원하는 가교 역할을 하고 있습니다. 제품 구매 및 개발 지원 문의: +82-31-750-0072.

1. (기존) 신규 콘텐츠 요약 — 어떤 제품인가

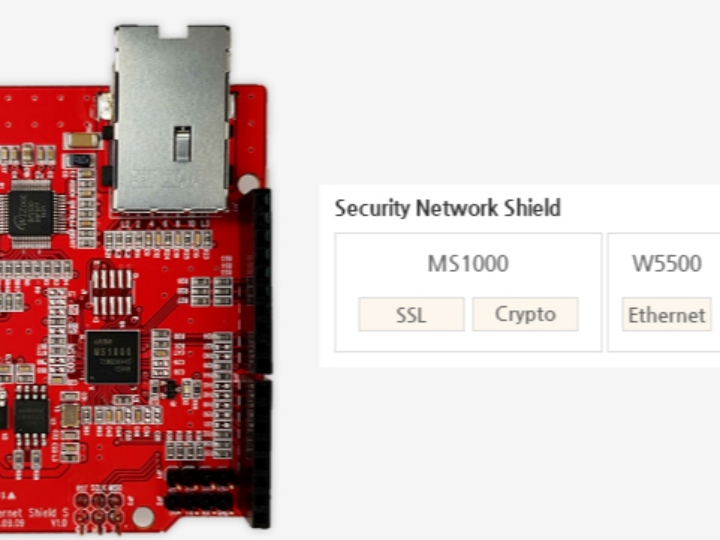

Security Network Shield는 Arduino 플랫폼과 호환되는 네트워크 쉴드로, eWBM사의 MS1000과 WIZnet W5500을 함께 탑재한 기존 W5500 Ethernet Shield의 업그레이드 버전입니다. W5500 Ethernet Shield의 네트워크 기능을 모두 제공하면서, 서버–클라이언트 간 데이터를 보호하는 SSL(Secure Sockets Layer) 프로토콜을 추가로 지원합니다. MS1000은 **하드웨어 가속 보안 엔진(HW accelerated security engine)**으로 SSL 기능이 최상의 성능을 내도록 설계되어 있습니다.

시스템 구성 (사용 칩·프로토콜·플랫폼)

지원 프로토콜: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE (W5500 하드와이어드 스택)

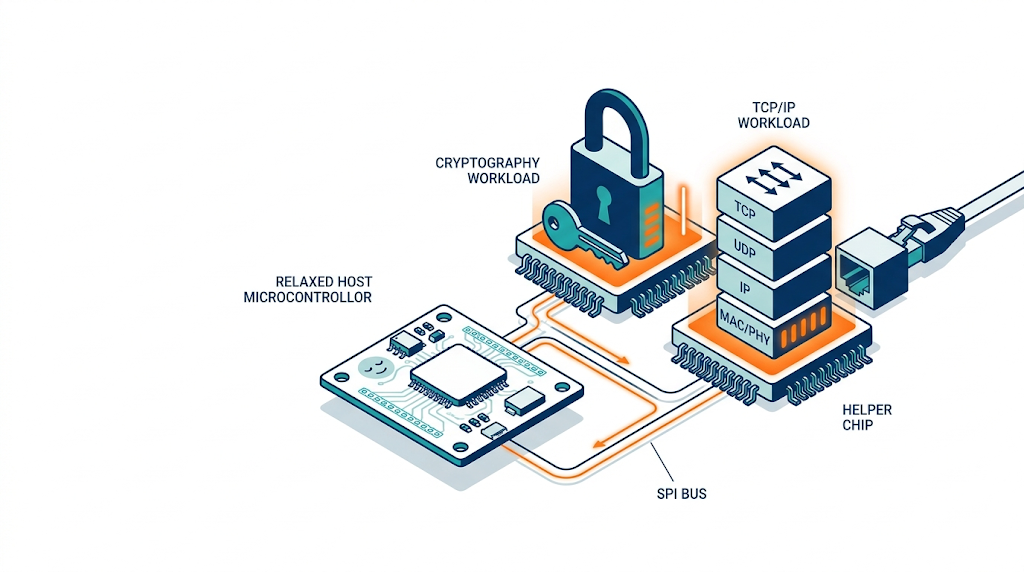

이 조합이 의미하는 것 — "이중 오프로드(Dual Offload)" 아키텍처

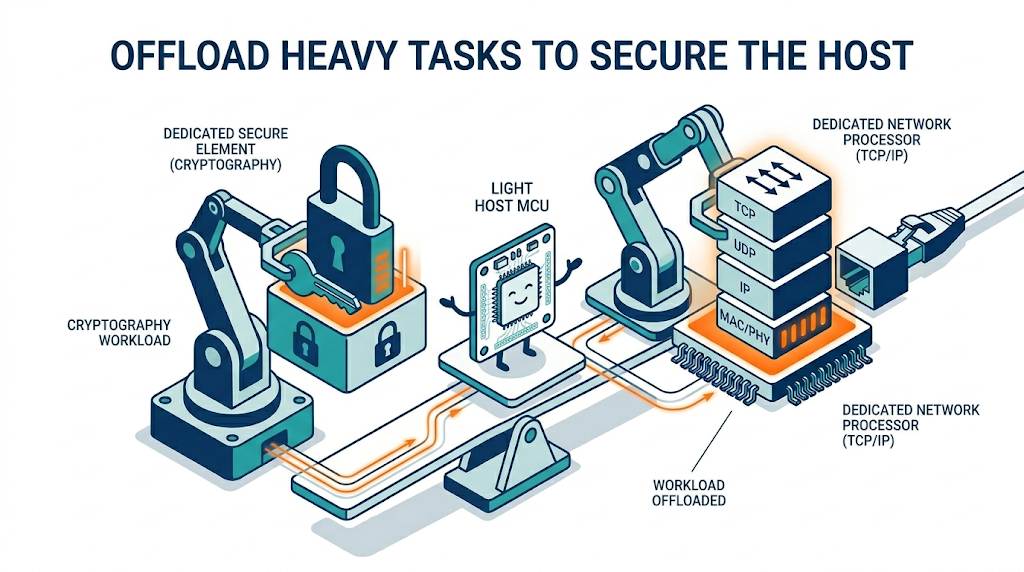

Arduino급 MCU에서 HTTPS/SSL 통신이 어려운 이유는 두 가지입니다. TCP/IP 스택과 TLS 암호 연산이 모두 작은 MCU의 RAM과 연산력을 잡아먹기 때문입니다. 이 쉴드는 그 두 부담을 각각 전용 칩에 떠넘깁니다.

호스트 Arduino는 애플리케이션 로직만 담당하고, 암호화는 MS1000이, 패킷 처리는 W5500이 하드웨어로 수행합니다. 소프트웨어 TLS 라이브러리를 올릴 수 없는 저사양 보드에서도 보안 통신을 가능하게 하는 접근입니다.

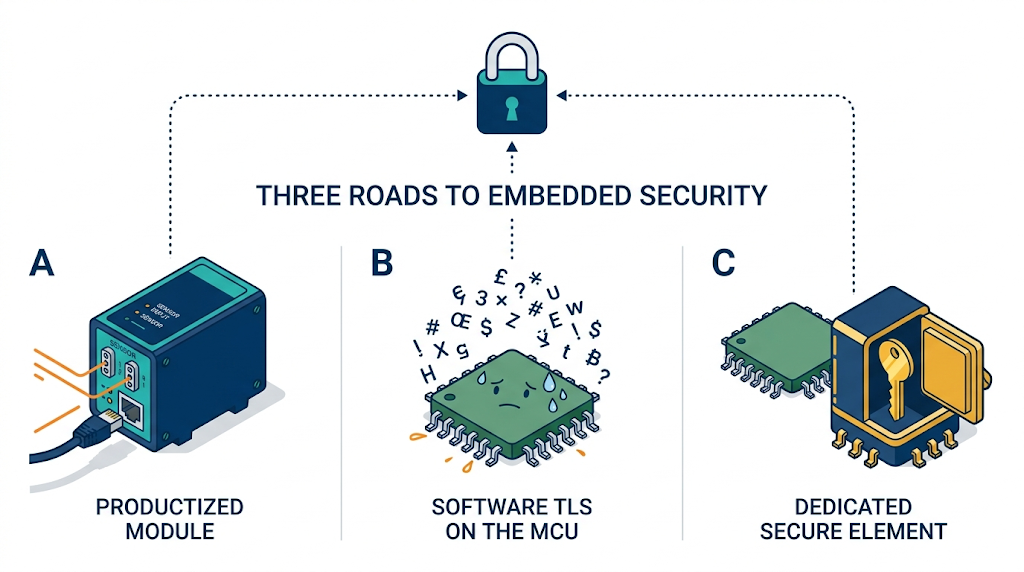

2. (신규) 유사한 기존 콘텐츠 — "W5500 + 보안"을 푸는 세 가지 방식

maker.wiznet.io에는 같은 문제("작은 MCU에서 어떻게 안전한 이더넷 통신을 할 것인가")를 서로 다른 방식으로 푼 콘텐츠가 이미 있습니다. 함께 보면 이 쉴드의 좌표가 분명해집니다.

① eSE100: Secure Sensor-to-Ethernet Module, powered by MS500 (teddy / VAR) 🔗 https://maker.wiznet.io/teddy/resellers/ese100-secure-sensor-to-ethernet-module,-powered-by-ms500/ 센서–서버 간 보안 통신 채널을 제공하는 Secure Sensor-to-Ethernet 모듈로, 같은 eWBM 보안 칩 계열(MS500) + WIZnet 이더넷이라는 동일한 벤더 조합입니다. 본 쉴드가 "Arduino 개발용 폼팩터"라면 eSE100은 같은 아키텍처의 "모듈 제품화 버전"이라 보면 정확합니다.

② Running TLS on a Tiny MCU – RP2040 + W5500 with Only 32 kB RAM (Benjamin) 🔗 https://maker.wiznet.io/Benjamin/projects/running-tls-on-a-tiny-mcu--rp2040-w5500-with-only-32-kb-ram-128-kb-flash/ RP2040 + W5500 조합에서 소프트웨어 TLS 1.3 HTTPS 서버를 32kB RAM으로 구동한 실측 사례입니다. 본 쉴드가 암호화를 전용 칩(MS1000)으로 오프로드하는 하드웨어 접근이라면, 이 글은 MCU 연산력으로 직접 푸는 소프트웨어 접근 — 같은 문제의 정반대 해법이라 비교 가치가 큽니다.

③ Identity Protocol — W5500 + ATECC508A 하드웨어 보안 출입 시스템 (bruno) 🔗 https://maker.wiznet.io/bruno/projects/identity-protocol-ten-posts-later-the-card-actually-unlocks-the-door/ W5500 이더넷에 Microchip ATECC508A 보안 IC를 결합해 키를 칩 밖으로 절대 꺼내지 않는 출입 인증 시스템입니다. "범용 MCU 옆에 전용 보안 칩을 붙여 하드웨어 신뢰 루트를 만든다"는 설계 철학이 본 쉴드와 동일하며, 보안 칩의 역할만 다릅니다(ATECC = 키 보관·서명, MS1000 = SSL 세션 암복호화 가속).

3. (신규) 차이점과 확장 가치

기존 콘텐츠와 다른 점

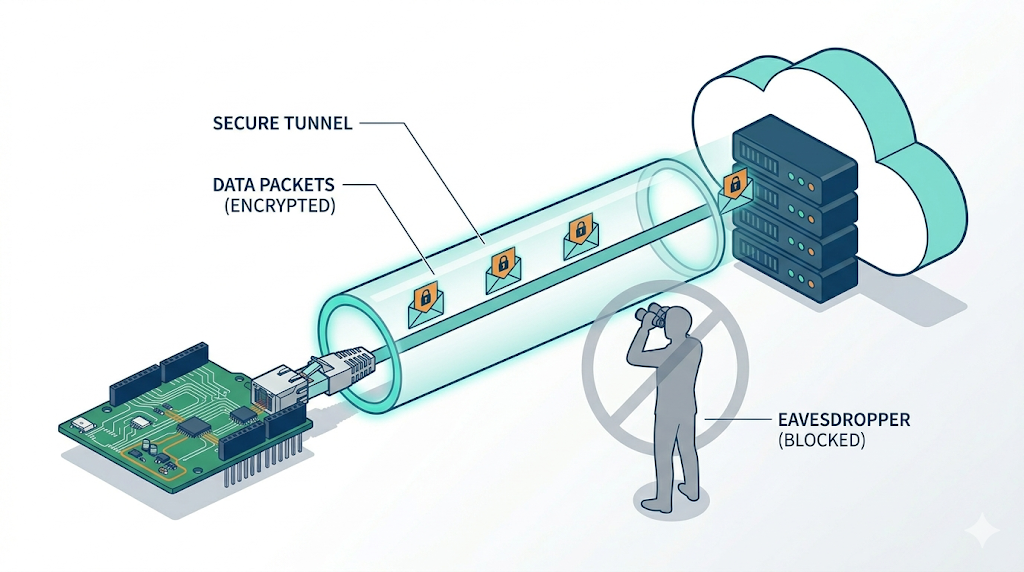

• 통신 채널 전체를 암호화하는 쉴드: ③번 Identity Protocol의 ATECC는 "키 보관과 서명"에 특화된 secure element인 반면, MS1000은 SSL 세션 수립과 데이터 암복호화 전체를 하드웨어로 가속합니다. 인증(authentication) 중심이냐 채널 보안(confidentiality) 중심이냐의 차이입니다.
• 8비트 Arduino까지 커버: ②번 RP2040 사례는 Cortex-M0+급 연산력이 있어야 가능한 소프트웨어 TLS입니다. 본 쉴드는 암호 연산을 보드에 내장했기 때문에, 소프트웨어 TLS가 불가능한 AVR급 Arduino에서도 SSL 통신이라는 선택지를 만듭니다.
• 쉴드 폼팩터의 접근성: ①번 eSE100 같은 모듈 제품과 달리 Arduino 핀맵 호환 쉴드라서, 기존 W5500 Ethernet Shield 기반 프로젝트를 보드 교체만으로 보안 버전으로 올릴 수 있는 경로를 제시합니다. 사용자 매뉴얼과 회로도가 공개되어 있어 학습 자료로도 좋습니다.

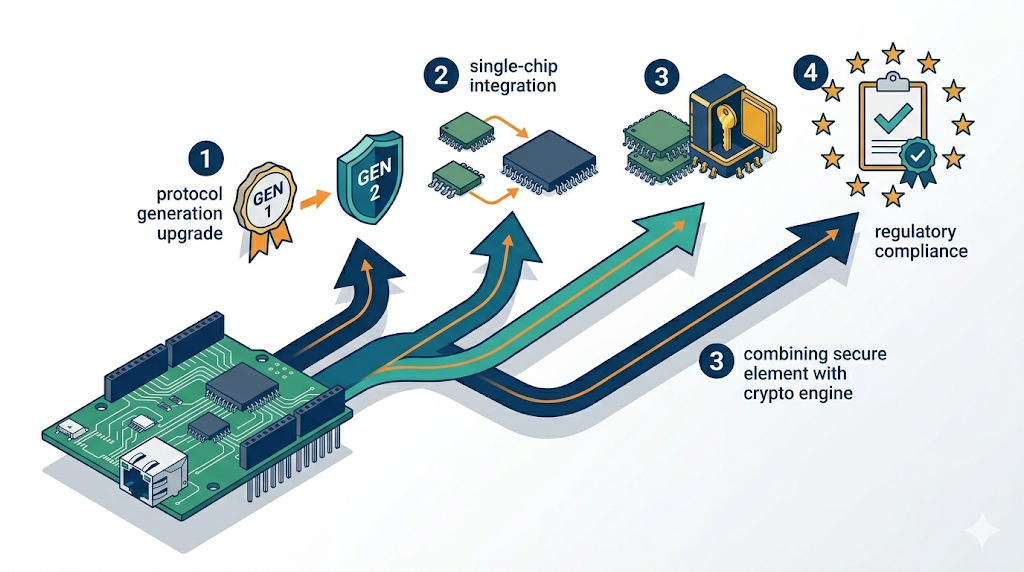

연결·보완할 수 있는 확장 방향

• TLS 세대 업데이트 관점: 이 쉴드는 SSL 시대의 설계입니다. 현재는 TLS 1.2/1.3이 표준이므로, 신규 설계라면 동일한 "이중 오프로드" 철학을 유지하되 ②번 사례의 TLS 1.3 스택이나 TLS를 내장 구현한 W55MH32 단일칩 접근(https://maker.wiznet.io/ronpang/projects/w55mh32-single-chip-ethernet-solution-implementing-tls-encryption/)을 함께 검토할 만합니다.
• Secure element와의 조합: MS1000식 "채널 암호화 가속"에 ③번 사례의 ATECC식 "키 보관"을 더하면, 키는 secure element에 두고 세션 암호화는 크립토 엔진이 처리하는 — 상용 IoT 보안 모듈의 표준 구도가 완성됩니다. 두 콘텐츠를 잇는 후속 글 소재로 적합합니다.
• 규제 대응 맥락: EU CRA 등으로 IoT 기기의 보안 통신이 선택이 아닌 요건이 되는 흐름에서, "저사양 MCU + 보안 오프로드 하드웨어" 패턴은 레거시 장비를 빠르게 규제 적합 상태로 끌어올리는 현실적 경로입니다. 이 쉴드는 그 패턴의 이른 사례로 읽을 수 있습니다.
• 공급 상태 확인 권장: MS1000은 출시된 지 오래된 칩이므로, 실제 채택 전에는 일도코리아(구매·개발 지원 문의: +82-31-750-0072)를 통해 수급 가능 여부와 최신 대체품을 확인하시기 바랍니다.

Takeaways

이 쉴드가 보여주는 설계 원칙은 하나입니다 — "작은 MCU에게 무거운 일을 시키지 말고, 전용 하드웨어에 분업시켜라." W5500이 TCP/IP를 칩으로 굳혀 펌웨어를 가볍게 만들었듯, MS1000은 같은 일을 암호화에 대해 수행합니다. 두 오프로드가 합쳐지면 Arduino급 보드도 보안 네트워크 노드가 됩니다. 소프트웨어 TLS(②), secure element(③), 보안 모듈 제품화(①)와 나란히 놓고 보면, 임베디드 보안의 해법 지도가 한눈에 그려집니다.

Documents

• 원문 제품 페이지: http://www.ildokorea.com/index/s2/s2_4.php
• 사용자 매뉴얼: http://www.ildokorea.com/index/s2/pdf/User Manual - Security Network Shield V0 5_1.pdf
• 회로도(Ethernet Shield Schematic): http://www.ildokorea.com/index/s2/pdf/W5500_ethernet_shield_S V1.0.pdf
• 소개 기업: 일도코리아 (경기 성남, 반도체 마케팅·유통, 2003년 설립) — http://www.ildokorea.com
  • 회사 개요(Overview): http://www.ildokorea.com/index/s1/s1_2.php
  • 연혁(History): http://www.ildokorea.com/index/s1/s1_3.php
• 관련 maker 콘텐츠:
  • eSE100 Secure Sensor-to-Ethernet Module (eWBM MS500): https://maker.wiznet.io/teddy/resellers/ese100-secure-sensor-to-ethernet-module,-powered-by-ms500/
  • Running TLS on a Tiny MCU (RP2040 + W5500): https://maker.wiznet.io/Benjamin/projects/running-tls-on-a-tiny-mcu--rp2040-w5500-with-only-32-kb-ram-128-kb-flash/
  • Identity Protocol (W5500 + ATECC508A): https://maker.wiznet.io/bruno/projects/identity-protocol-ten-posts-later-the-card-actually-unlocks-the-door/
• W5500 제품 페이지: https://wiznet.io/products/ethernet-chips/w5500
