PROJECT DESCRIPTION

수리오타 Modbus Gateway IIoT는 Modbus 기반 자동화 시스템과 사물 인터넷(IoT) 생태계를 효율적으로 연결하도록 설계된 산업 표준 게이트웨이 솔루션입니다. 이 장치는 센서, PLC, 기계류와 같은 산업 설비에서 수집된 데이터를 MQTT 및 HTTP와 같은 최신 IoT 프로토콜로 변환합니다. Modbus RTU(RS-485) 및 Modbus TCP/IP(Wi-Fi/이더넷)를 지원하여 기존 산업 인프라와 IoT 클라우드 플랫폼(AWS, Azure 등) 및 온프레미스 서버 간의 호환성을 보장합니다.

SYSTEM OVERVIEW

SRT-MGATE-1210은 공장 자동화, 에너지 모니터링, 환경 모니터링, 빌딩 자동화와 같은 산업 IoT 환경을 대상으로 합니다. PLC, 센서, 전력계량기, 태양광 인버터, 배터리 시스템, HVAC, 조명, 출입통제 장비 등 기존 산업 장비에서 발생하는 데이터를 수집하고, 이를 클라우드 기반 모니터링 시스템에서 활용할 수 있는 형태로 전달합니다.

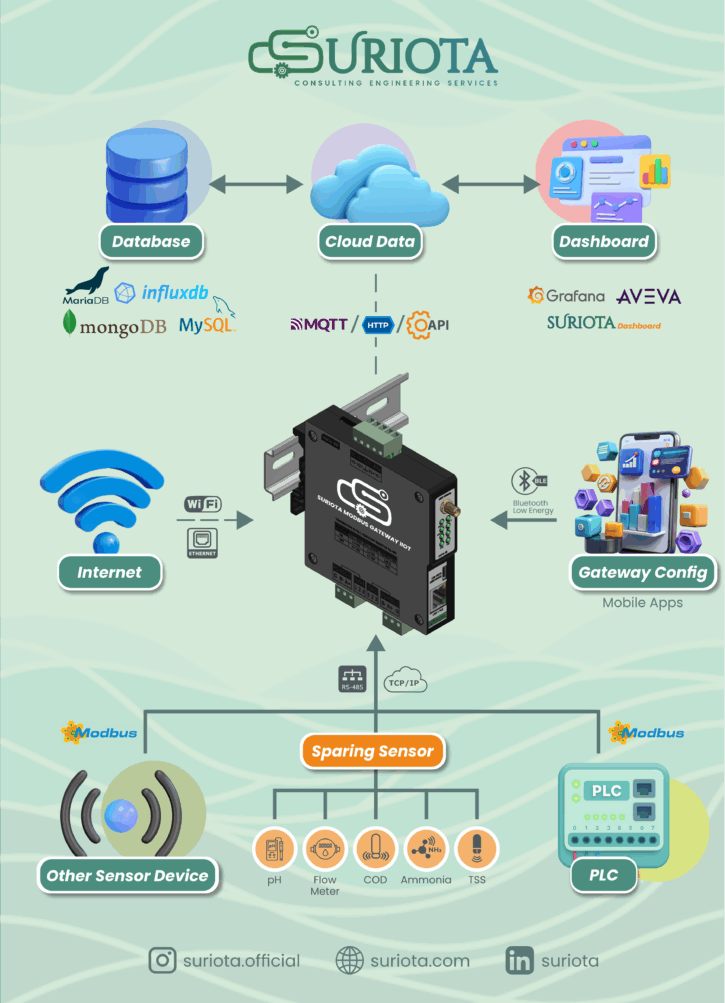

시스템 구조는 다음과 같이 볼 수 있습니다.

Field Device / PLC / Sensor / Power Meter
→ Modbus RTU 또는 Modbus TCP
→ ESP32-S3 Gateway
→ WIZnet W5500 Ethernet 또는 Wi-Fi
→ MQTT / HTTP Cloud Server
→ Dashboard / Mobile App / SCADA / IoT Platform

또한 BLE 기반 설정 인터페이스를 제공하여 스마트폰 앱을 통해 장치 등록, 레지스터 설정, 서버 설정, 백업/복원, 공장 초기화 등의 작업을 수행할 수 있습니다. API 문서에서는 BLE를 통한 JSON 기반 CRUD API, batch operation, real-time streaming, backup & restore 기능을 제공한다고 설명합니다.

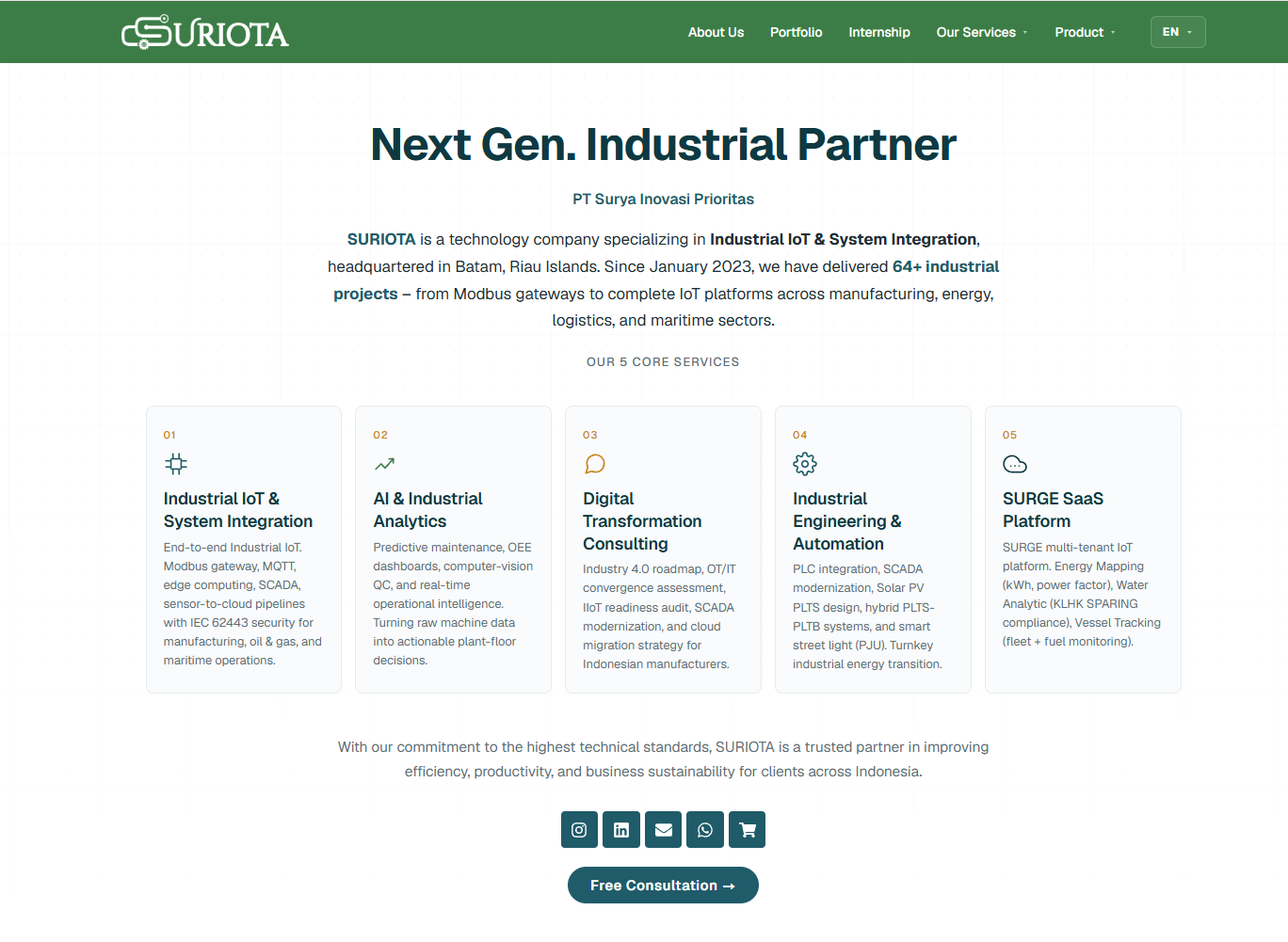

ABOUT SURIOTA

https://suriota.com/

https://suriota.com/suriota-modbus-gateway/

SURIOTA는 인도네시아 리아우 제도 바탐에 본사를 둔 산업용 사물 인터넷(IIoT) 및 시스템 통합 기업입니다. 제조, 에너지, 물류, 해양, 수처리 및 스마트 빌딩 분야에 적용 가능한 실용적인 IIoT 솔루션을 개발하며, Modbus 게이트웨이, MQTT, 엣지 컴퓨팅, SCADA 통합 및 센서-클라우드 플랫폼 분야에서 풍부한 경험을 보유하고 있습니다.

SRT-MGATE-1210은 SURIOTA의 산업 연결성 접근 방식을 보여주는 대표적인 사례입니다. 기존 Modbus 기반 현장 장치를 이더넷, Wi-Fi, MQTT, HTTP 및 모바일 BLE 구성을 통해 최신 IoT 플랫폼에 연결할 수 있도록 지원합니다. 따라서 이 프로젝트는 W5500 기반 게이트웨이의 예시일 뿐만 아니라 SURIOTA의 시스템 통합 포트폴리오 내에서 개발된 실제 산업용 IIoT 솔루션으로 볼 수 있습니다.

KEY FEATURES

1. Dual Modbus Support

SRT-MGATE-1210은 Modbus RTU와 Modbus TCP를 모두 지원합니다. RS485 기반 Modbus RTU 포트 2개를 제공하며, Modbus TCP 장비와도 연결할 수 있습니다. 이를 통해 기존 RS485 기반 장비와 Ethernet 기반 산업 장비를 하나의 게이트웨이에서 함께 관리할 수 있습니다.

2. Hybrid Network Architecture

이 프로젝트는 Ethernet과 Wi-Fi를 함께 사용하는 Hybrid Network 구조를 제공합니다. W5500 Ethernet을 기본 네트워크로 사용하고, Ethernet 연결이 불안정하거나 사용할 수 없는 경우 Wi-Fi로 전환할 수 있습니다. 코드에서는 primary network와 secondary network의 가용성을 확인하고, 현재 활성 네트워크가 끊어지면 다른 네트워크로 switching하는 failover logic이 구현되어 있습니다.

3. BLE 기반 설정 관리

기존 산업용 게이트웨이는 설정을 위해 PC 프로그램이나 웹 UI가 필요한 경우가 많지만, 이 프로젝트는 BLE 기반 설정 인터페이스를 제공합니다. 사용자는 스마트폰 앱을 통해 장치 생성, 수정, 삭제, 레지스터 설정, 서버 설정, 백업/복원, 공장 초기화 등을 수행할 수 있습니다. 이는 현장 설치 및 유지보수 편의성을 높여주는 중요한 기능입니다.

4. MQTT / HTTP Cloud Connectivity

수집된 Modbus 데이터는 MQTT publish/subscribe 방식 또는 HTTP REST API 방식으로 클라우드 서버에 전달할 수 있습니다. 이를 통해 기존 산업 장비를 교체하지 않고도 원격 모니터링, 데이터 로깅, 알람 시스템, 에너지 관리 플랫폼과 연동할 수 있습니다.

5. Production-Ready Firmware Structure

이 프로젝트는 단순한 예제 수준이 아니라 실제 제품화를 고려한 구조를 갖추고 있습니다. 문서에는 production/development mode, FreeRTOS multitasking, PSRAM optimization, persistent storage, retry mechanism, atomic configuration writes, signed OTA firmware update 등이 포함되어 있습니다. README의 changelog에서도 v1.0.0을 production release로 설명하며, Modbus RTU/TCP, BLE configuration, MQTT/HTTP, network failover, OTA update를 핵심 기능으로 정리하고 있습니다.

APPLICATION SCENARIOS

이 게이트웨이는 다양한 산업 현장에 적용될 수 있습니다.

제조 현장에서는 PLC, 센서, 계측기 데이터를 Modbus RTU/TCP로 수집하여 클라우드 기반 대시보드로 전송할 수 있습니다. 에너지 관리 분야에서는 전력계량기, 태양광 인버터, 배터리 시스템 데이터를 수집하여 전력 사용량, 발전량, 배터리 상태를 모니터링할 수 있습니다. 환경 모니터링 분야에서는 온도, 습도, 공기질 센서 데이터를 원격으로 수집할 수 있으며, 빌딩 자동화 분야에서는 HVAC, 조명, 출입통제 시스템과 연동할 수 있습니다.

MARKET VALUE

SRT-MGATE-1210의 가장 큰 가치는 기존 산업 장비를 교체하지 않고도 IoT 및 클라우드 환경으로 확장할 수 있다는 점입니다. 많은 산업 현장에서는 여전히 RS485 기반 Modbus RTU 장비가 사용되고 있으며, 이러한 장비를 최신 MQTT/HTTP 기반 클라우드 플랫폼과 직접 연결하기는 어렵습니다. 이 프로젝트는 Modbus RTU/TCP 데이터를 수집하고, W5500 기반 Ethernet 및 Wi-Fi failover를 통해 안정적으로 클라우드에 전달함으로써 기존 설비와 최신 IIoT 플랫폼 사이의 연결 문제를 해결합니다.

또한 W5500을 사용함으로써 유선 Ethernet 기반의 안정적인 네트워크 연결을 확보할 수 있고, Wi-Fi fallback을 통해 네트워크 장애 상황에 대한 대응성도 높일 수 있습니다. 따라서 이 프로젝트는 산업 자동화, 에너지 모니터링, 스마트 팩토리, 빌딩 관리 시스템 등에서 활용 가치가 높은 Hybrid Network Gateway 사례라고 할 수 있습니다.

SUMMARY

SRT-MGATE-1210은 ESP32-S3와 WIZnet W5500을 결합한 산업용 Modbus IIoT Gateway입니다. W5500은 안정적인 유선 Ethernet 연결과 Hardwired TCP/IP 기반 TOE 구조를 제공하고, ESP32-S3는 Wi-Fi, BLE, FreeRTOS 기반 데이터 처리, 설정 관리 기능을 담당합니다. 이 프로젝트는 Modbus RTU/TCP, MQTT/HTTP, BLE configuration, OTA update, Ethernet/Wi-Fi failover를 통합한 완성도 높은 산업용 게이트웨이 사례입니다.

특히 단순한 Ethernet 연결 예제가 아니라, 실제 산업 현장에서 요구되는 네트워크 이중화, 설정 편의성, 클라우드 연동, 유지보수 기능까지 고려했다는 점에서 WIZnet W5500의 산업용 IIoT 활용 가치를 잘 보여주는 프로젝트입니다.
