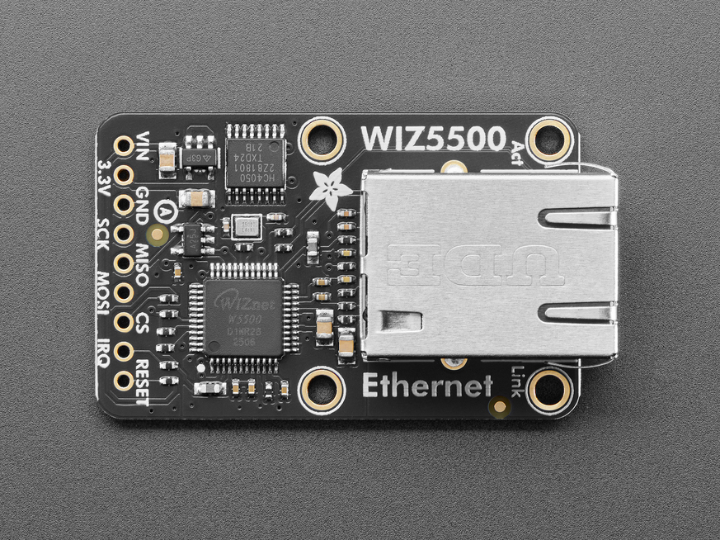

Adafruit Wiz5500 Ethernet Co-Processor Breakout Board
A compact breakout board powered by WIZnet’s W5500 chip, enabling reliable Ethernet connectivity for IoT and embedded projects.
WIZnet - W5500
x 1
Introduction
Adafruit Industries has released the WIZ5500 Ethernet Co-Processor Breakout Board, transforming WIZnet's W5500 chip into an accessible, maker-friendly solution for adding reliable wired internet to any project. Priced at $19.95, this breakout board addresses the common challenge of adding Ethernet connectivity without the complexity of implementing network protocols or dealing with voltage incompatibilities.
Product Integration and Value Addition
Adafruit has taken the W5500 chip and enhanced it with several value-added features that make it immediately usable across diverse platforms. The built-in level shifting circuitry eliminates the traditional headache of interfacing 3.3V Ethernet controllers with 5V microcontrollers, making it compatible with everything from vintage Arduinos to modern CircuitPython boards.
The RJ-45 jack includes integrated Link and Activity LEDs, providing instant visual feedback about connection status. This seemingly simple addition saves makers from implementing their own status indicators, reducing complexity and component count in final projects.
Technical Implementation
The board leverages the W5500's hardware TCP/IP stack, which handles all network protocol processing independently of the host microcontroller. Communication occurs over standard SPI at speeds up to 80MHz, requiring only four data lines plus a chip select pin. This minimal pin usage preserves valuable GPIO for other project functions.

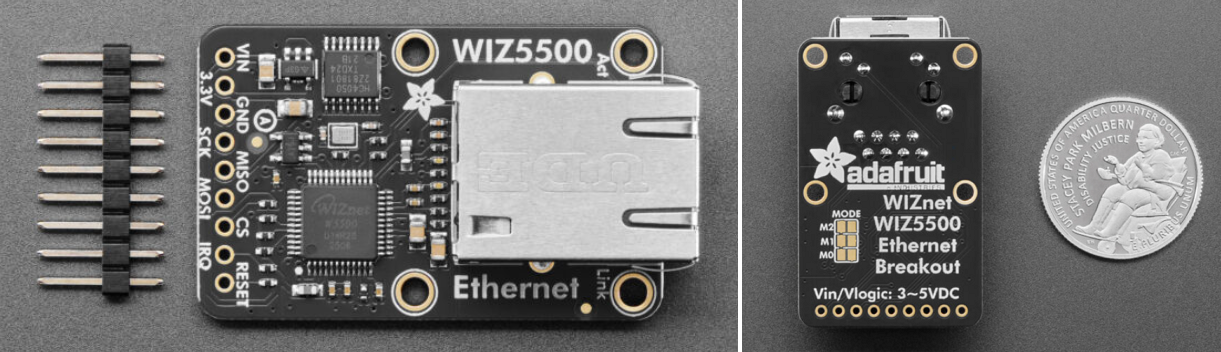

Adafruit's implementation includes all necessary support circuitry: crystal oscillator, voltage regulation, and proper decoupling capacitors. The thoughtful layout minimizes EMI and ensures reliable high-speed communication. Headers are included but not pre-soldered, allowing flexibility in mounting orientation.
Software Ecosystem
Where Adafruit truly adds value is in the software support. They provide well-maintained libraries for both Arduino and CircuitPython, with extensive examples covering everything from basic web clients to complex IoT applications. The Learn guide includes step-by-step tutorials, making Ethernet accessible even to networking beginners.
The CircuitPython implementation is particularly noteworthy, offering pythonic simplicity:
import board
import busio
from digitalio import DigitalInOut
from adafruit_wiznet5k.adafruit_wiznet5k import WIZNET5K
cs = DigitalInOut(board.D10)
spi_bus = busio.SPI(board.SCK, MOSI=board.MOSI, MISO=board.MISO)
eth = WIZNET5K(spi_bus, cs)
Market Positioning
At $19.95, the board occupies a sweet spot between bare chips and expensive Ethernet shields. It's significantly more affordable than WiFi solutions while offering superior reliability and zero configuration overhead. The inclusion of headers and comprehensive documentation justifies the premium over raw W5500 modules from generic suppliers.
Target Applications
- IoT sensors requiring reliable connectivity
- Industrial automation projects
- Educational networking demonstrations
- Home automation systems
- Data logging applications
- Network testing tools
Conclusion
Adafruit's WIZ5500 Breakout Board exemplifies how value-added resellers enhance core components for the maker market. By adding level shifting, quality connectors, and exceptional software support, they've transformed WIZnet's W5500 chip into a plug-and-play solution that accelerates project development. The comprehensive ecosystem—from tutorials to community support—makes this an ideal choice for both beginners and experienced developers seeking reliable Ethernet connectivity.

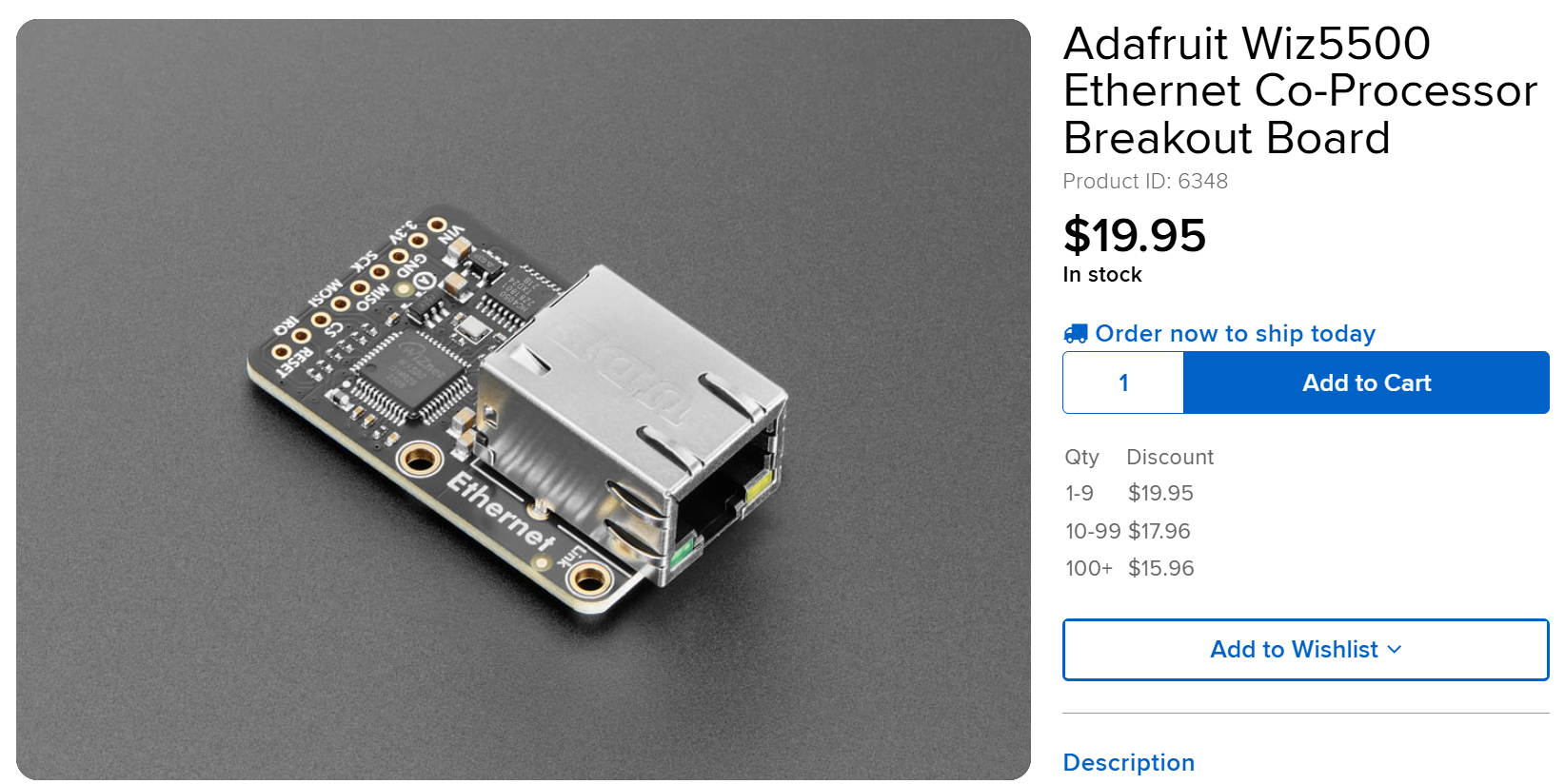

Manufacturer: Adafruit Industries
Product Page: https://www.adafruit.com/product/6348
Price: $19.95 USD

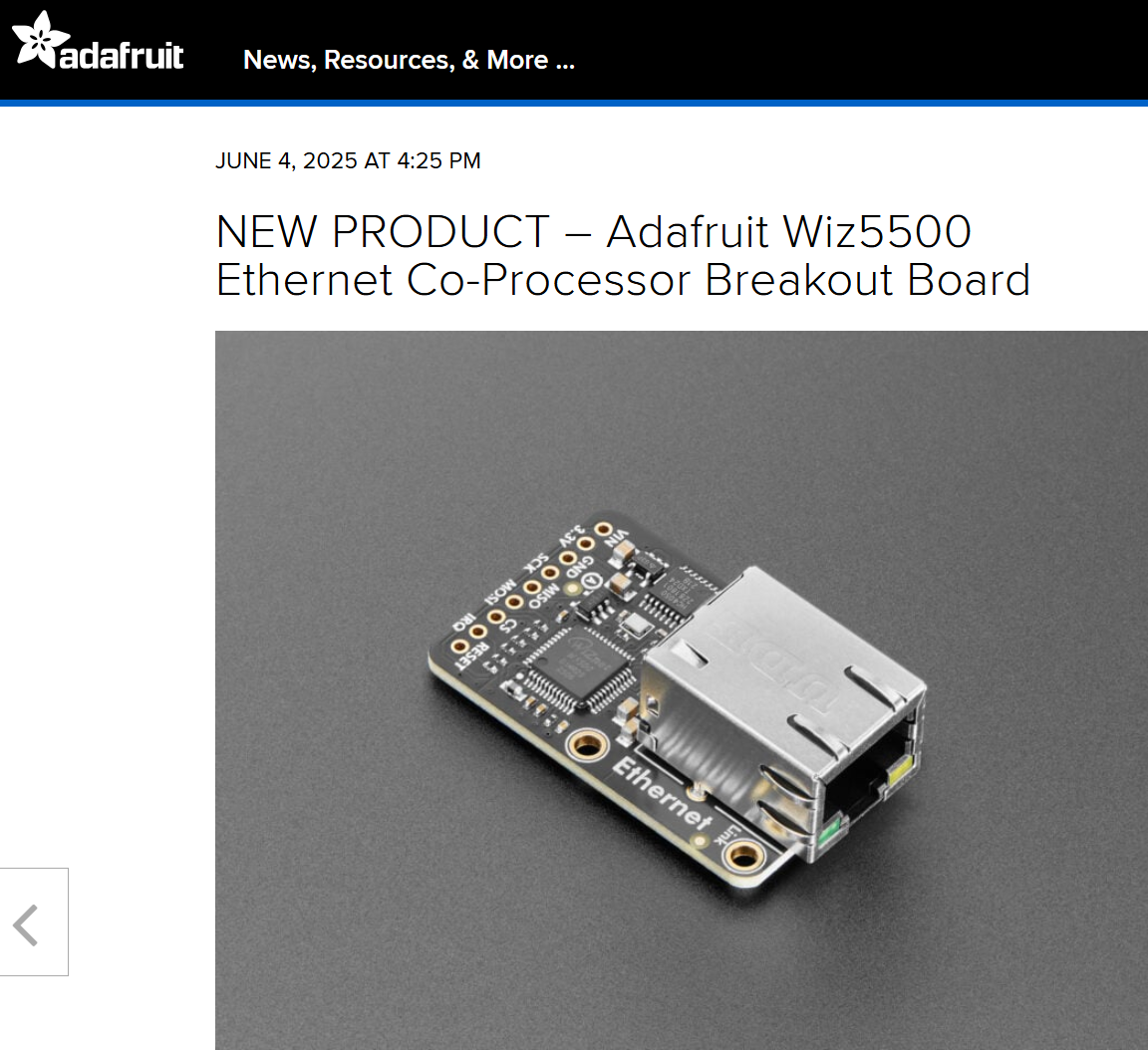

Release Date: June 4, 2025
Availability: In stock at adafruit.com
Technical Specifications
- Core Chip: WIZnet W5500
- Interface: SPI (up to 80MHz) + CS pin
- Voltage: 3.3V or 5V compatible (level shifting included)
- Dimensions: 45.0mm x 26.6mm x 15.5mm
- Weight: 9.9g
- RJ-45 Jack: With Link and Activity LED indicators
- PoE Support: Not included (can add with external splitter)
Key Features
- Hardware TCP/IP stack offloading
- 8 independent sockets
- Supports TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
- 32KB internal buffer
- Auto-negotiation (10/100 Mbps)
- DHCP client support in libraries
Software Support
- Arduino: Full Ethernet library support
- CircuitPython: Native WIZNET5K library
- Cross-platform: Works with any SPI-capable microcontroller
- Documentation: Comprehensive Learn guide with examples
소개
2025년 6월 4일, 메이커 시장의 선두주자인 Adafruit Industries가 WIZnet W5500 칩을 활용한 이더넷 브레이크아웃 보드를 출시했습니다. $19.95라는 합리적인 가격으로, 어떤 마이크로컨트롤러 프로젝트에도 안정적인 유선 네트워크를 손쉽게 추가할 수 있는 완성형 솔루션입니다.
W5500 칩 부가가치 창출
하드웨어 개선사항
Adafruit는 우리의 W5500 칩에 세 가지 핵심 개선을 더했습니다:
1. 범용 전압 호환성
- 3.3V/5V 레벨 시프팅 회로 내장
- Arduino UNO(5V)부터 Raspberry Pi Pico(3.3V)까지 모든 보드와 호환
- 별도 레벨 컨버터 불필요
2. 시각적 피드백 시스템
- RJ-45 잭에 Link LED(연결 상태)와 Activity LED(데이터 전송) 통합
- 디버깅 시간 단축 및 사용자 경험 향상
- 추가 LED 회로 설계 불필요
3. 견고한 지원 회로
- 25MHz 크리스털 오실레이터
- 전원 필터링 및 디커플링 커패시터
- EMI 최소화를 위한 최적화된 PCB 레이아웃
소프트웨어 생태계
Adafruit가 진정으로 가치를 더하는 부분은 소프트웨어 지원입니다. Arduino와 CircuitPython 모두를 위한 잘 관리된 라이브러리를 제공하며, 기본 웹 클라이언트부터 복잡한 IoT 애플리케이션까지 다루는 광범위한 예제를 제공합니다. Learn 가이드는 단계별 튜토리얼을 포함하여 네트워킹 초보자도 이더넷을 쉽게 사용할 수 있도록 합니다.
Arduino 지원
- 표준 Ethernet 라이브러리와 100% 호환
- 기존 Arduino 이더넷 실드 코드 재사용 가능
- 웹 서버, 클라이언트, UDP 통신 예제 제공
CircuitPython 지원
- adafruit_wiznet5k 라이브러리 제공
- 파이썬의 간결함으로 네트워크 프로그래밍 단순화
- DHCP, DNS, NTP 자동 처리

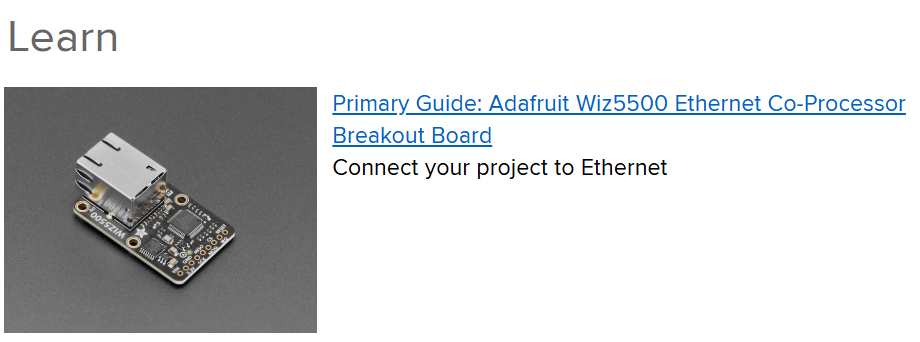

Learn 가이드
- 상세한 제품 가이드: https://learn.adafruit.com/adafruit-wiz5500-ethernet-breakout
- 배선 다이어그램, 코드 예제, 문제 해결 가이드
- 초보자도 따라할 수 있는 단계별 튜토리얼
시장 분석 및 가격 전략
| 제품 유형 | 가격대 | 장점 | 단점 |
|---|---|---|---|
| Adafruit W5500 | $19.95 | 즉시 사용 가능, 완벽한 지원 | 중간 가격 |
| Arduino 이더넷 실드 | $30-50 | 폼팩터 호환 | 비쌈, 특정 보드 전용 |
| WiFi 모듈 | $10-30 | 무선 연결 | 설정 복잡, 보안 이슈 |
$19.95의 가격으로, 이 보드는 베어 칩과 비싼 이더넷 실드 사이의 적절한 위치를 차지합니다. WiFi 솔루션보다 훨씬 저렴하면서도 우수한 신뢰성과 제로 구성 오버헤드를 제공합니다. 헤더 포함과 포괄적인 문서화는 일반 공급업체의 원시 W5500 모듈 대비 프리미엄을 정당화합니다.
ROI(투자 대비 수익) 관점
- 개발 시간 단축: 레벨 시프팅과 지원 회로 설계 시간 절약
- 디버깅 비용 감소: LED 인디케이터와 검증된 회로
- 학습 곡선 완화: 풍부한 문서와 커뮤니티 지원
대상 응용 분야
- 안정적인 연결이 필요한 IoT 센서
- 산업 자동화 프로젝트
- 교육용 네트워킹 시연
- 홈 오토메이션 시스템
- 데이터 로깅 애플리케이션
- 네트워크 테스트 도구
Adafruit의 WIZ5500 브레이크아웃 보드는 부가가치 리셀러가 메이커 시장을 위해 핵심 부품을 어떻게 향상시키는지 보여주는 좋은 예입니다. 레벨 시프팅, 고품질 커넥터, 탁월한 소프트웨어 지원을 추가함으로써 WIZnet의 W5500 칩을 프로젝트 개발을 가속화하는 플러그 앤 플레이 솔루션으로 변환했습니다. 튜토리얼부터 커뮤니티 지원까지 포괄적인 생태계는 안정적인 이더넷 연결을 찾는 초보자와 숙련된 개발자 모두에게 이상적인 선택입니다.
