W5500 & STM32-Based Ethernet TCP Client–Server Implementation

This introduction covers the DevHeads IoT Community session titled “Ethernet Controller: Implement TCP Client–Server using W5500 & STM32 MCU.”
The session demonstrates how to build a TCP server using an STM32 board and a W5500 Ethernet module, and how to communicate with it from a PC using a TCP client.
The presenter, an embedded systems consultant with over ten years of experience, explains the W5500 architecture, SPI interfacing, IO library usage, TCP socket handling, and static IP setup through a practical, hands-on format.

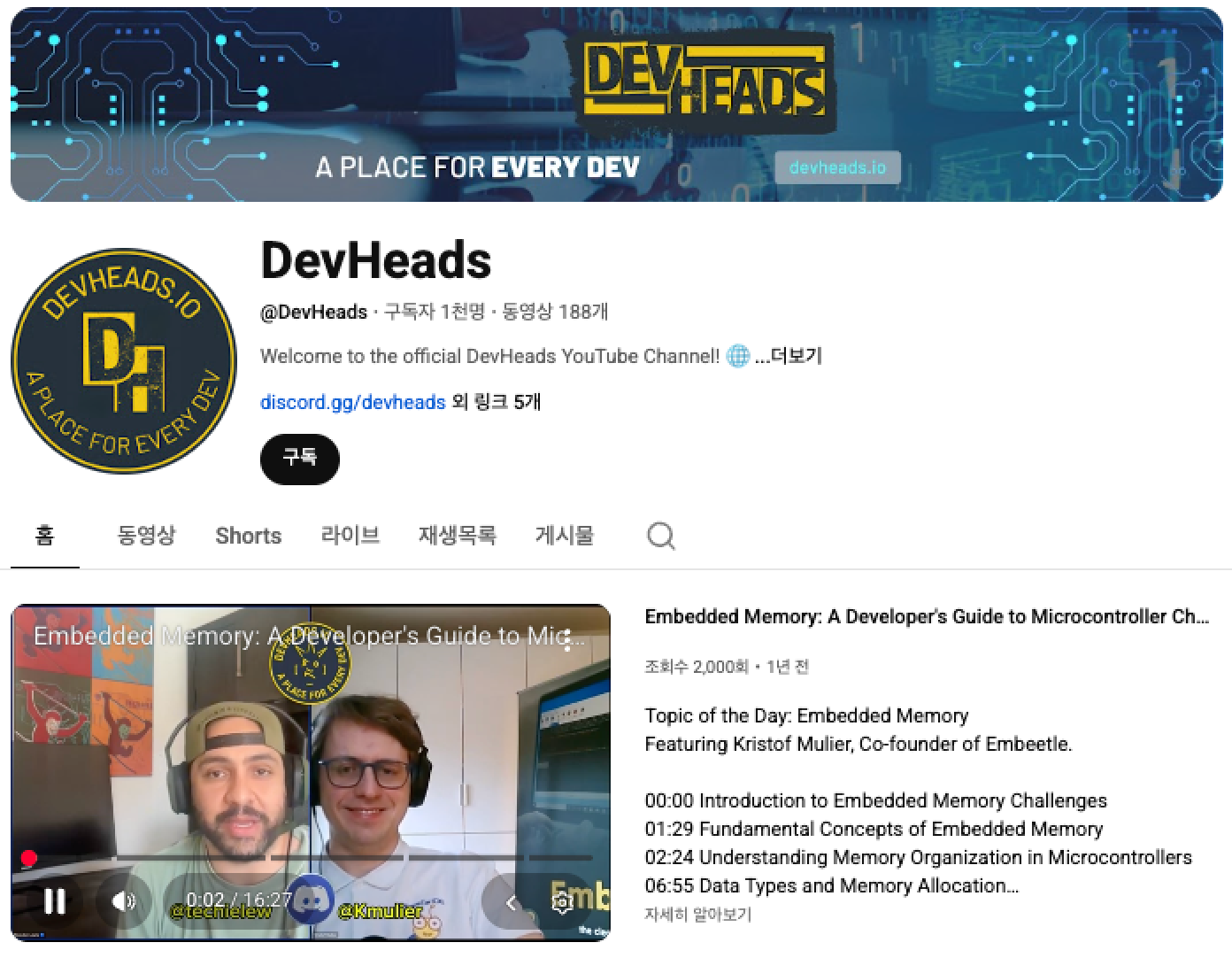

DevHeads Channel Overview

DevHeads is a professional developer community focused on IoT solutions.
The channel provides guides on firmware, PCB design, embedded systems, analog circuits, IoT trends, engineering interviews, live webinars, Q&A sessions, community project showcases, and technology updates.
The community hosts challenges, hackathons, and interactive sessions for developers.

- Channel subscribers: 1,000
- Total videos: 188
- Total views: 57,153
- Joined: August 13, 2023
- Community: https://discord.gg/devheads
- Instagram: https://instagram.com/devheads.io
- Facebook: https://facebook.com/devheadsofficial
- TikTok: https://tiktok.com/@devheads.io
- X/Twitter: https://x.com/DevHeadsComm
- LinkedIn: https://linkedin.com/company/97470436

Video Details

- Title: Ethernet Controller: Implement TCP Client–Server using W5500 & STM32 MCU
- Channel: DevHeads IoT Community
- Streamed: 1 month ago (2025)
- Views: 274
- Tags: STM32, Ethernet, MCU
- Link: https://www.youtube.com/watch?v=_19ZBA86IGc

Key Learning Points

 1) Building a TCP Server with STM32 and W5500

- STM32–W5500 connection using SPI Mode 0
- Comparison of CS connection types (VDM / FDM)
- Configuring a small static-IP network
- Creating a TCP server using `wizchip_init` and `socket()` APIs
- Auto-Negotiation demo when connecting/disconnecting the LAN cable

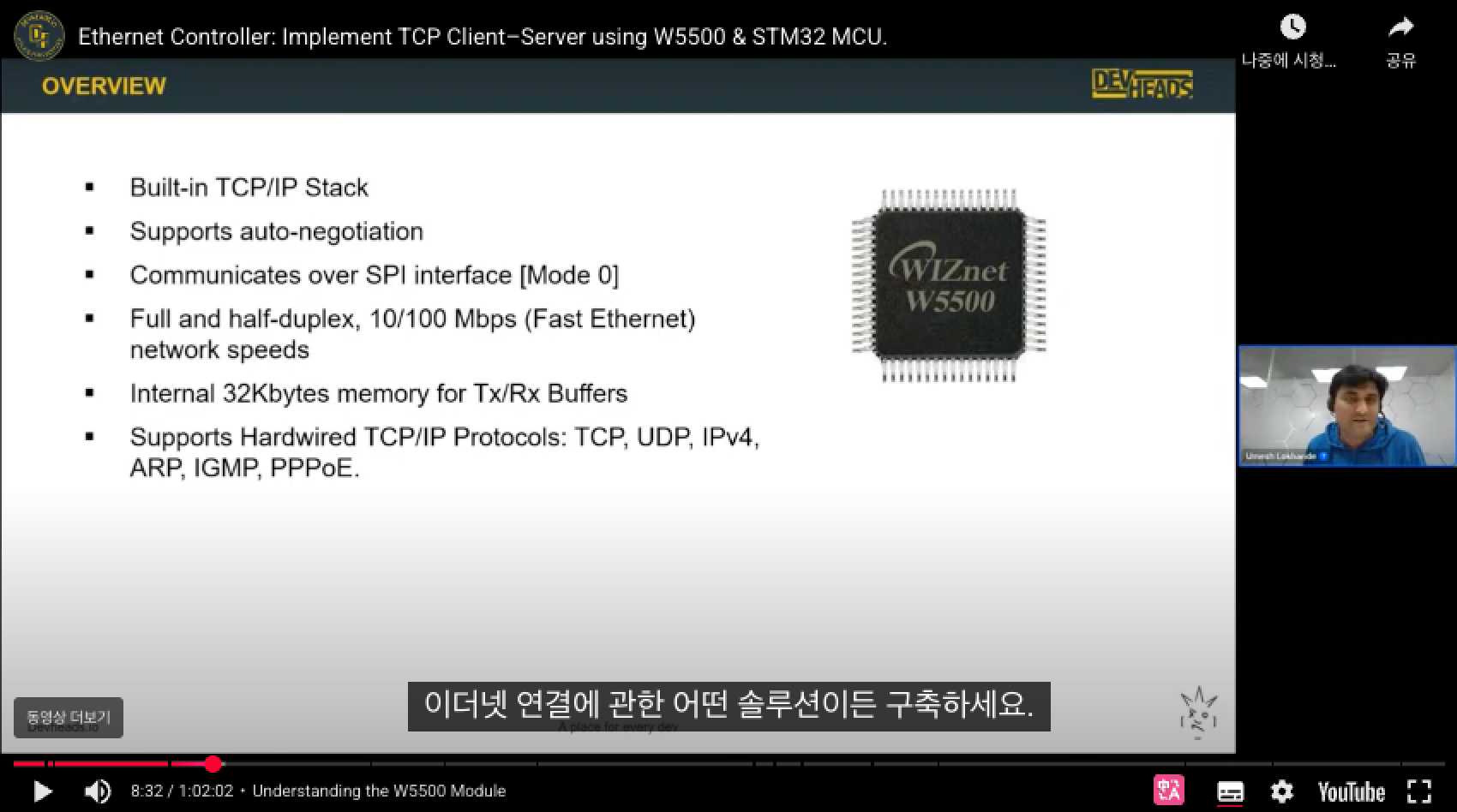

W5500 Features

- Built-in TCP/IP stack
- SPI interface (works even with 8-bit MCUs)
- 10/100 Mbps with auto-negotiation
- 32 KB internal memory (16 KB RX / 16 KB TX)

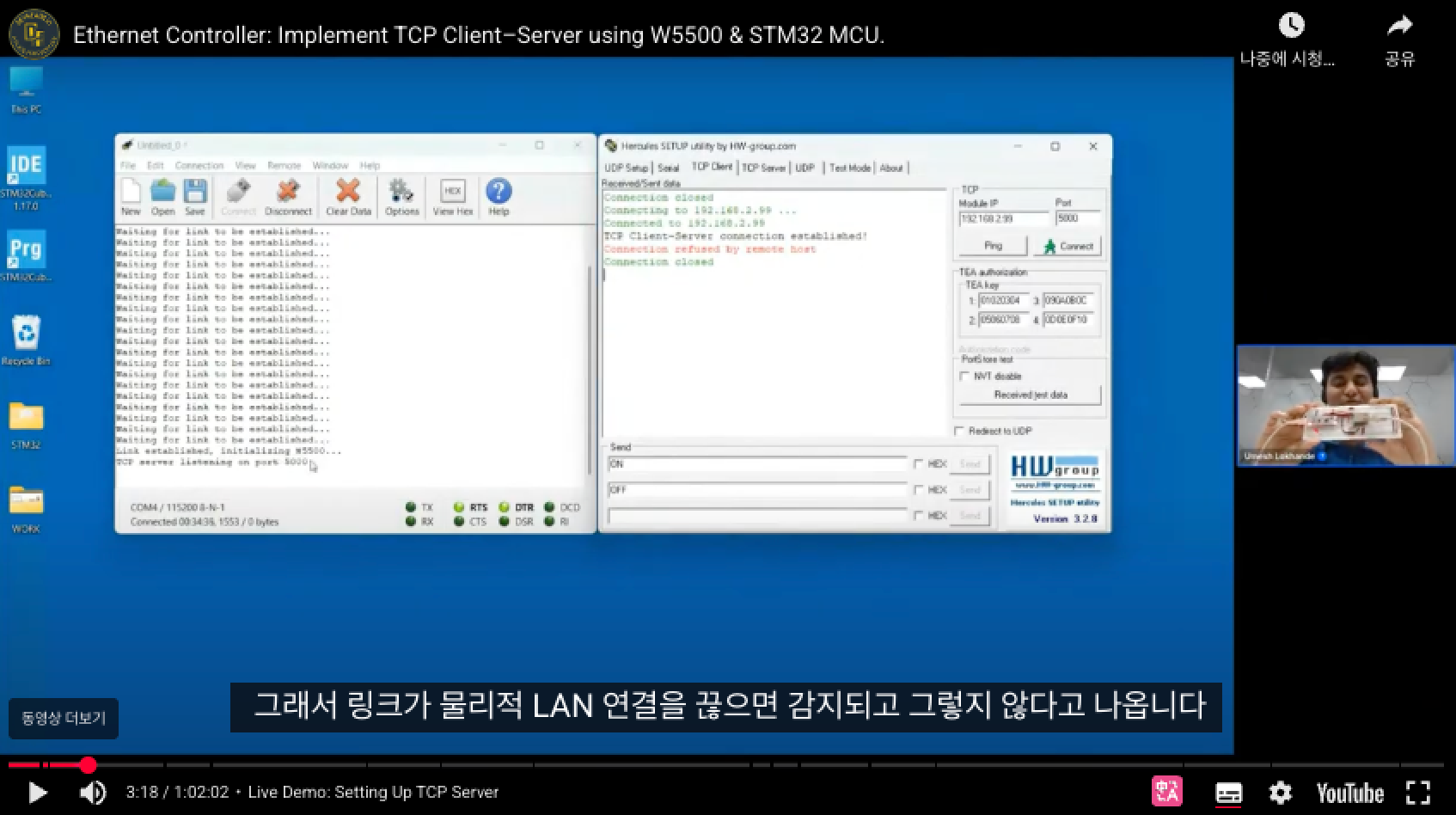

2) Live Demo – TCP Client–Server Operation

- STM32 + W5500 running as a TCP server
- PC connects via Hercules TCP Client
- Sending `"on"` → LED turns ON
- Sending `"off"` → LED turns OFF
- Server replies with status messages
- LAN cable removal → “waiting for link…” printed
- Reconnection → immediate link recovery

This demo clearly shows W5500’s link detection and auto-negotiation behavior.

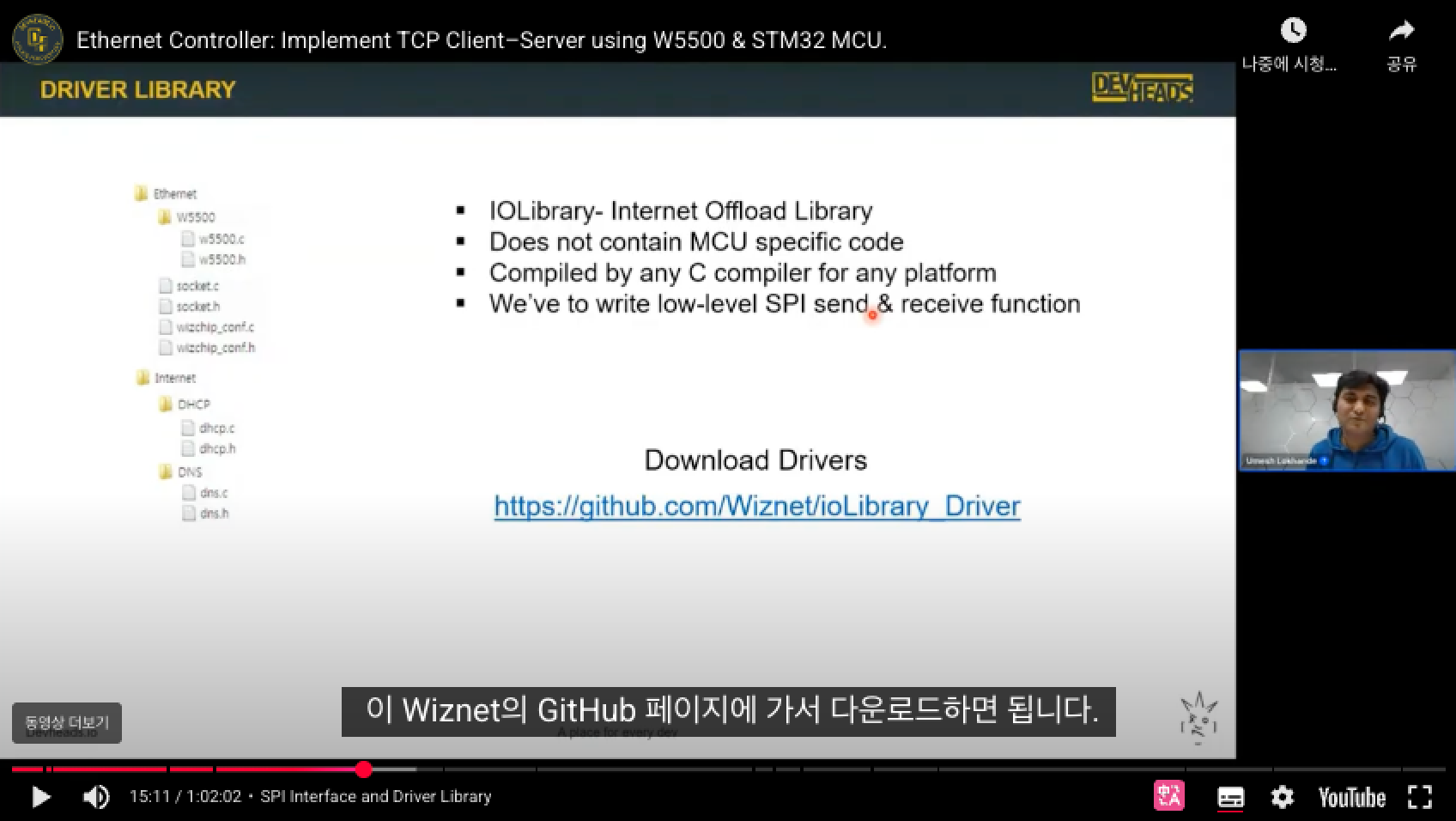

 3) IO Library Structure and Code Implementation

- Includes W5500-specific source files
- `socket.c` provides TCP/UDP socket APIs
- SPI Read/Write + CS control callback functions implemented
- `wizchip_init` for chip setup
- MAC, IP, subnet configuration

The project is structured for STM32CubeIDE, making it easy to build and run.

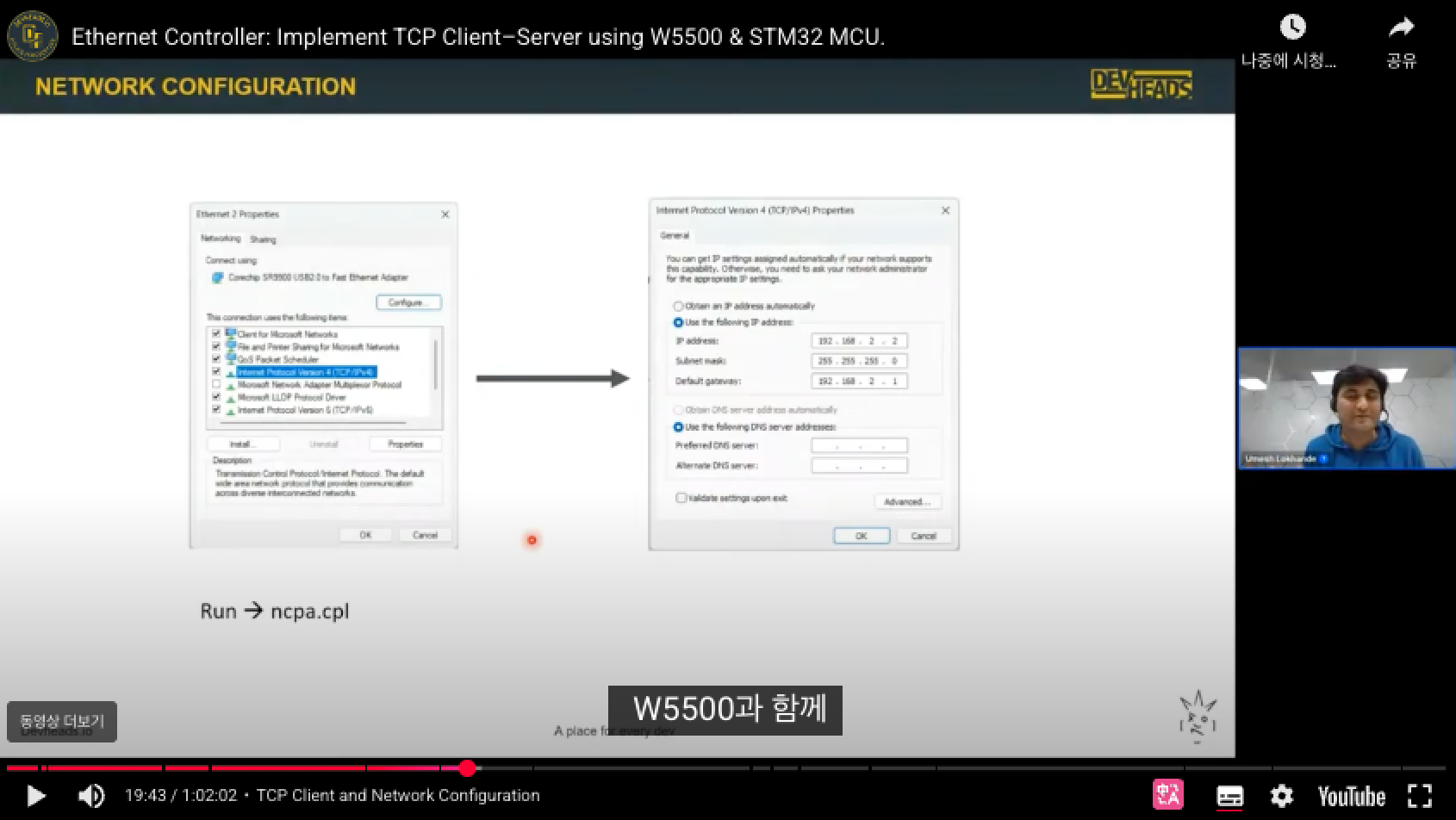

4) Network Configuration

- PC IP: 192.168.2.2
- Gateway: 192.168.2.1
- W5500/STM32 IP: 192.168.2.99
- Both devices must operate on the same subnet for TCP communication.

---

Example Code (GitHub)

- TCP Server Example
 https://github.com/DevHeadsCommunity/tcpServer

- Modbus TCP Server Example (next session)
 https://github.com/DevHeadsCommunity/modbusTcpSlave

---

 Video Information

- Title: Ethernet Controller: Implement TCP Client–Server using W5500 & STM32 MCU
- Channel: DevHeads IoT Community
- Streamed: October 3, 2025 / October 16, 2025
- Link: https://www.youtube.com/watch?v=_19ZBA86IGc
