PoE : Power over ethernet 이란 무엇인가?

PoE(Power over Ethernet)란 무엇인가?

PoE(Power over Ethernet)는 하나의 이더넷 케이블을 통해 데이터와 전력을 동시에 전송할 수 있는 기술입니다. 즉, 별도의 전원선 없이도 네트워크 장비에 전기를 공급할 수 있어, 설치가 간편하고 배선이 줄어드는 이점이 있습니다.

이 기술은 특히 전원이 없는 공간에 네트워크 장비를 설치해야 할 때 유용하며, 현재는 IP 카메라, 무선 AP, IoT 센서, 산업용 컨트롤러 등 다양한 분야에서 널리 사용되고 있습니다.

PoE의 전력전달 방식과 정류기

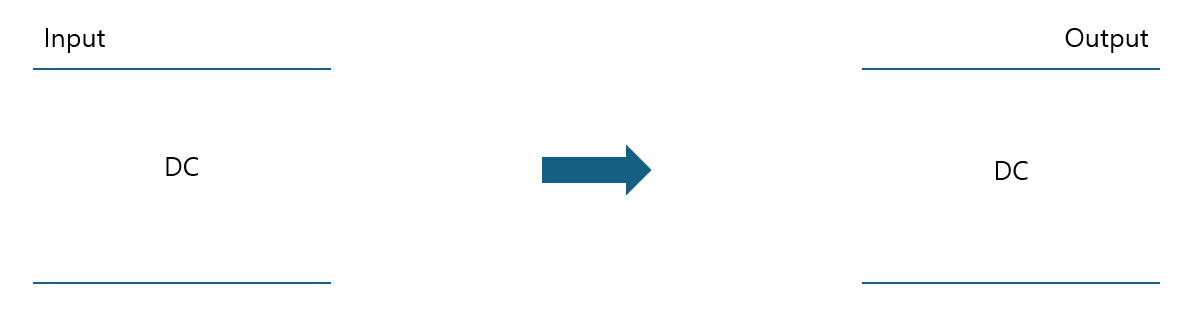

PoE는 크게 전력을 주는 PSE, 전력을 받는 PD로 나뉩니다. PSE단에서 DC전원을 넣어주면, PD 단에서 DC전력을 그대로 받게 됩니다.

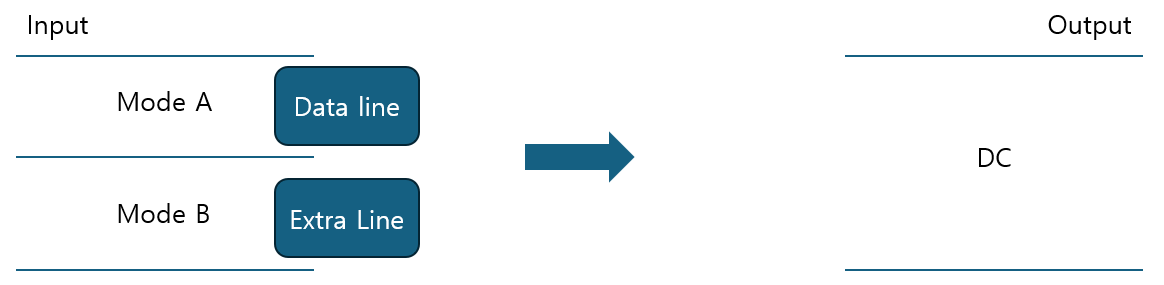

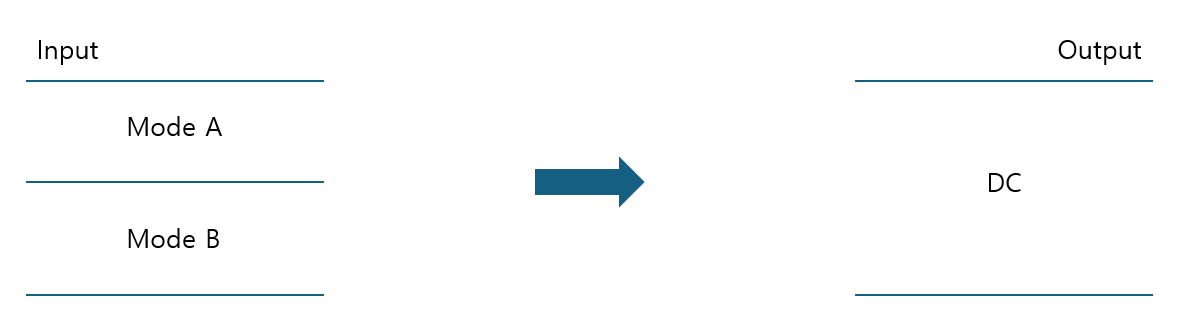

입력 전력은 두 가지 방식으로 공급될 수 있습니다. Mode A와 Mode B입니다.

Mode A는 Data line을 통해 전력을 주게되고,  Mode B는 Ethernet Cable의 남는 라인으로 전력을 전송하게 됩니다.

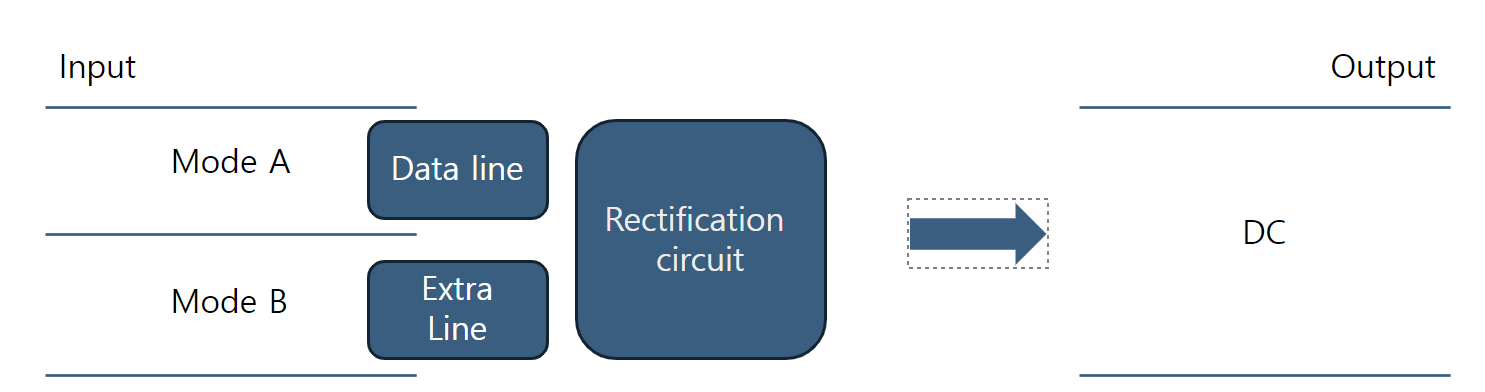

이 두 모드설계에서 정류기 회로는 필수적입니다.  가장먼저 설계되어야 할 부분입니다.

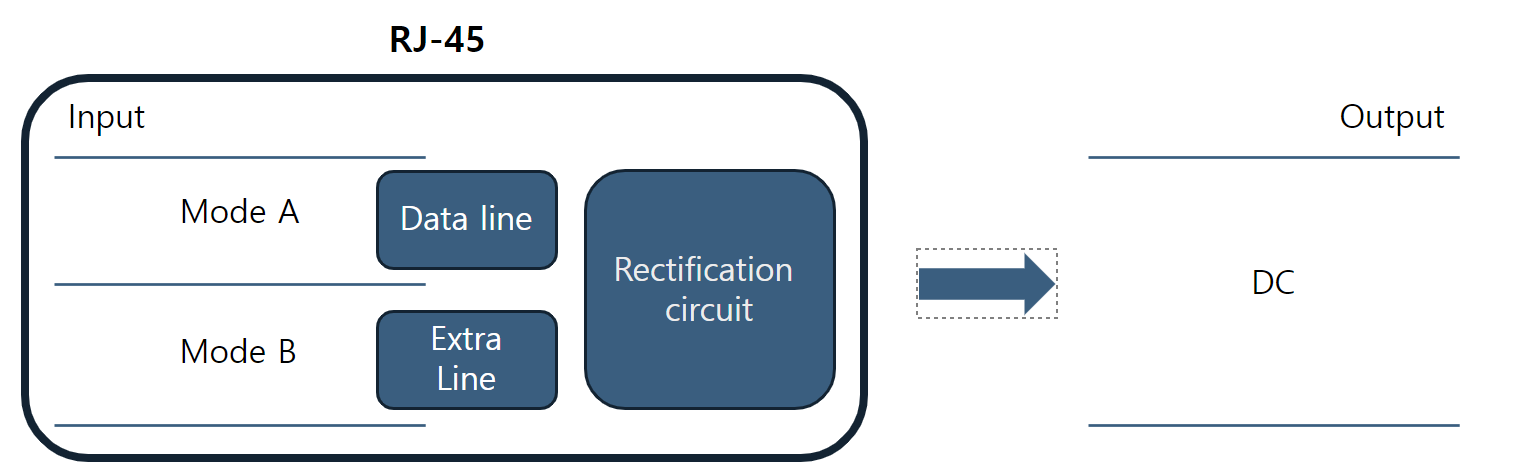

그리고 이 정류기 회로까지 합쳐진 RJ-45 커넥터도 시중에 많습니다. 해당 커넥터들을 사용하면 더욱더 편하게 PD설계가 가능합니다.

Mode A, Mode B

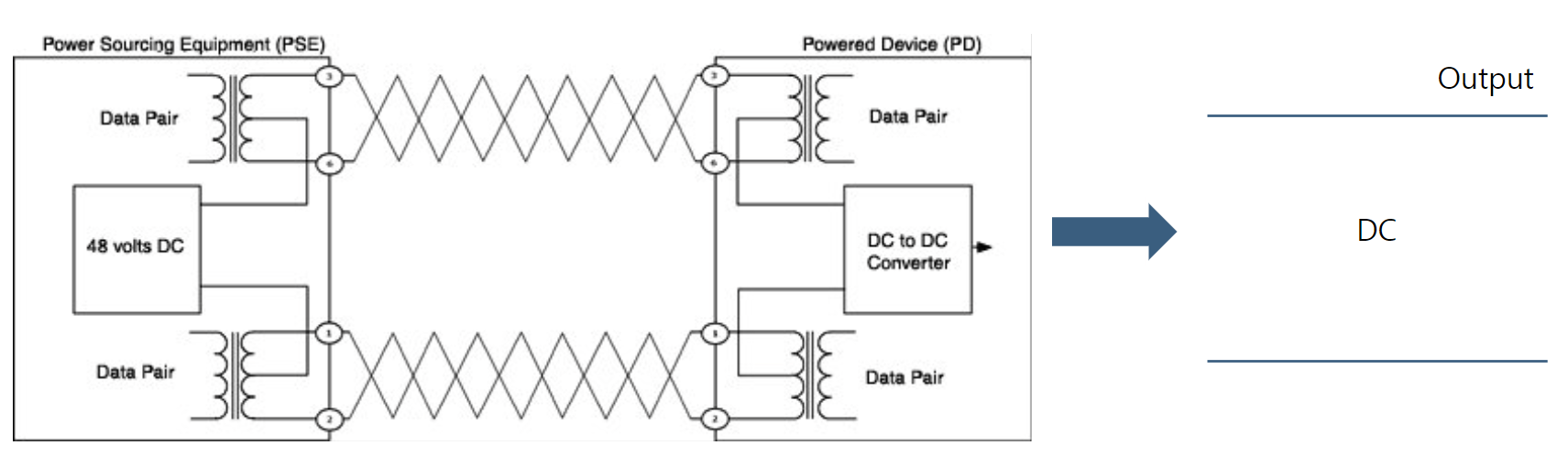

Mode A는 아래 보이는 이미지와 같이 Transformer의 센터탭 쌍을 통해 전력을 전달합니다.
또한, 기본적으로 Giga 급의 Ethernet 연결에선 Data line이 두배이기 때문에 2배 많은 전원을 전달할 수 있습니다.

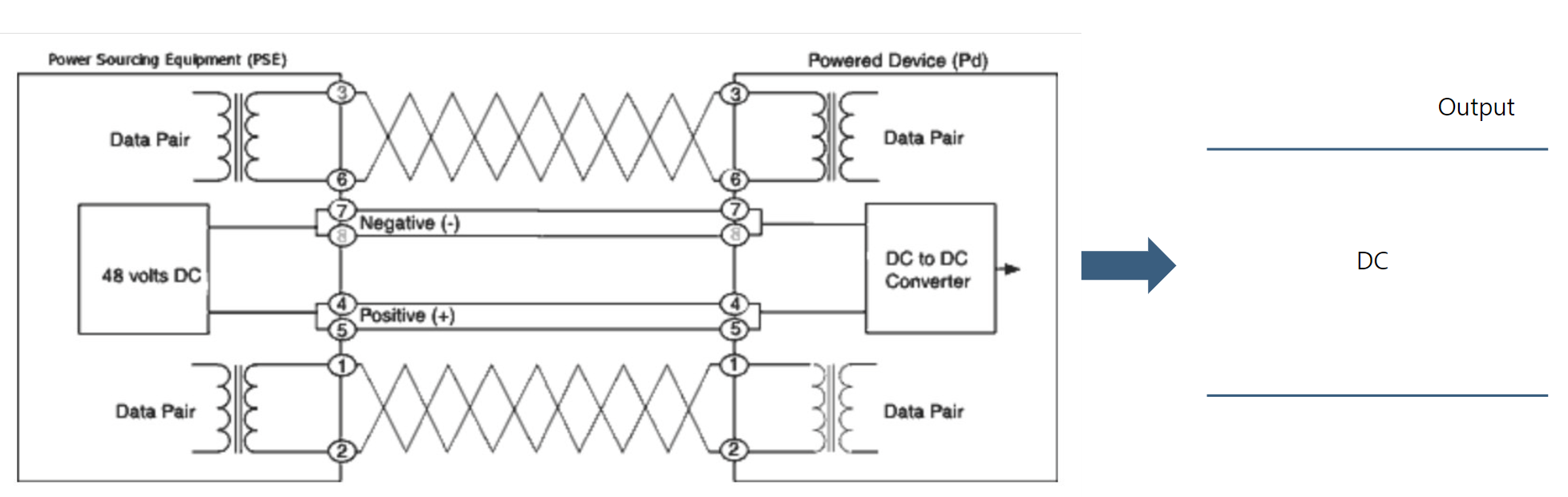

Mode B는 아래 이미지와 같이 여분의 라인으로 전력을 전달합니다.

PoE - PD 쉽게 구성하기

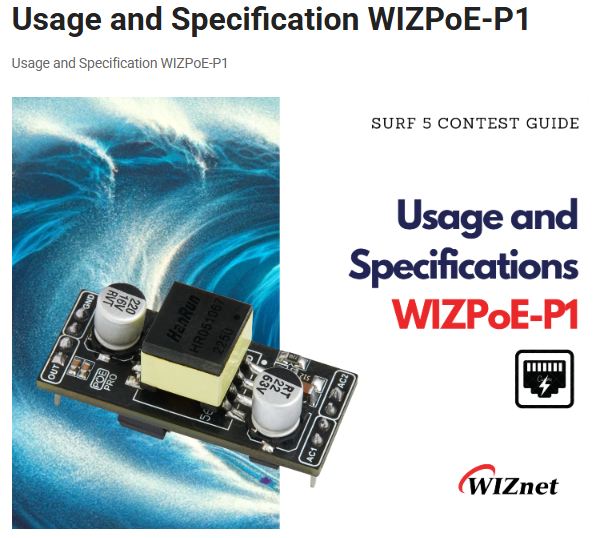

아래의 모듈을 사용하면, 편하게 PD를 설계하실 수 있습니다.

Flyback 으로 DCDC 설계도 되어있어서, Isolate 된 5V전원을 받아 사용할 수 있습니다.

아래 링크를 통해 모듈의 확인 부탁드립니다.

WIZPoE - P1

By using WIZPoE-P1, which supports both Mode A and Mode B, you can efficiently power external applications within the 7W range without the need for a power cable, not only for Ethernet but also for various external applications

Features​

• IEEE802.3af compliant
• Mode A(Endspan), Mode B(Midspan)
• Wide input voltage range 40Vdc ~ 60Vdc
• High DC/DC convertion efficiency
• Isolation
• Internal build in 2 channel bridge rectifiers

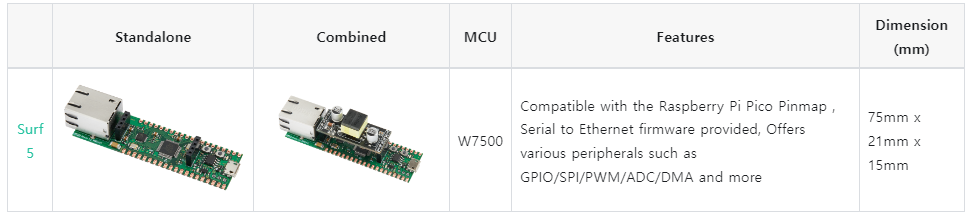

Compatible WIZnet Modules​

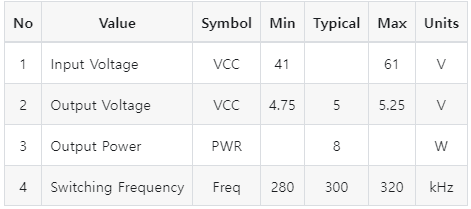

Electrical Parameter technical standards​

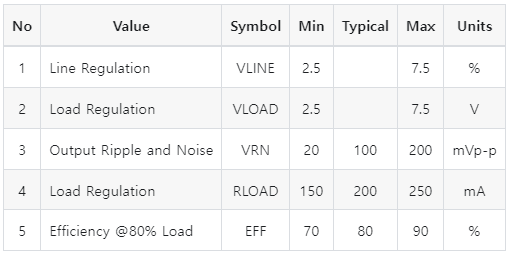

Electrical Characteristics​

Hardware Specification​

Pin definition​

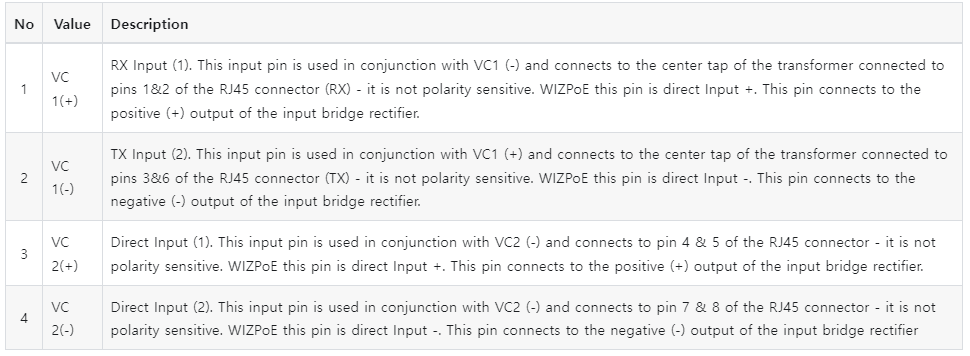

PoE Input - P1​

PoE Output - P2​
