Arduino WiFi Garage Door Opener

Project description

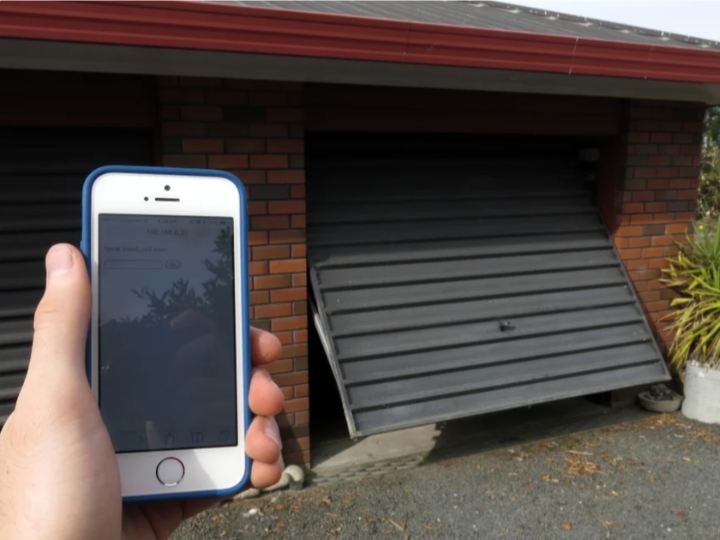

이 프로젝트는 Arduino + 이더넷 쉴드(EtherTen) 를 이용해서 집 안/외부의 웹 브라우저(스마트폰 포함) 로 차고 문을 여닫는 시스템입니다. 네트워크 가능한 Arduino(EtherTen)가 웹 서버 역할 웹페이지에서 비밀번호 입력 올바르면 디지털 출력으로 릴레이 ON 릴레이가 기존 벽 스위치/리모컨 버튼 대신 “눌러주는 역할” 을 함 → 문 개폐 즉, 기존 시스템은 그대로 두고 “병렬로 붙는 웹 리모컨” 이라고 보면 됩니다. Step 1: Needed Things Web 서버 이용을 위해 아두이노 Ethernet Shield를 이용했습니다. 그리고 전원 스위치 역할의 릴레이 모듈을 사용했습니다. 배선 포인트 3가지 옵션: 오프너 본체의 유선 리모트 단자 (P B / GND 등) 에 릴레이 접점 직결 벽에 붙은 유선 스위치 뒷단에 병렬로 연결 무선 리모컨 내부의 버튼 단자 에 릴레이를 납땜해 “버튼 눌림”을 에뮬레이션 (좀 더 고급/복잡) Step 2: Check Your Opener 릴레이 신호의 전압레벨을 체크합니다. 릴레이에 해당 전압을 흘리면 릴레이가 On되게 됩니다. 기존의 제어 장치를 떼서 신호가 갈 수 있도록 점퍼를 날립니다…
