PlatformIO W5500 Ethernet Driver with lwIP

PlatformIO와 Arduino 환경에서 구현한 경량 유선 네트워크 스택

프로젝트 소개

임베디드 개발에서 Ethernet이 필요할 때는 보통 완성된 라이브러리를 사용하는 경우가 많습니다. 그 방식은 빠르고 편리하지만, 실제로 하드웨어 Ethernet 컨트롤러와 TCP/IP 스택이 어떻게 연결되는지까지 깊이 이해하기는 쉽지 않습니다.

이 프로젝트는 그 구조를 직접 보여줍니다.
PlatformIO-W5500-Ethernet-Driver-lwIP는 W5500 Ethernet 컨트롤러를 SPI로 제어하는 저수준 드라이버를 만들고, 이를 lwIP TCP/IP 스택과 연결해 PlatformIO 기반 Arduino 프로젝트에서 동작하도록 구성한 예제입니다. 이 프로젝트는 Ethernet abstraction layer, DHCP/Static IP 지원, 그리고 raw TCP API 기반의 미니 HTTP 서버까지 포함하고 있어, 단순한 Ethernet 사용 예제를 넘어 보다 깊이 있는 학습 자료로 활용할 수 있습니다.

즉, 이 프로젝트는 단순히 Ethernet 연결을 구현하는 수준이 아니라, 임베디드 Ethernet의 내부 구조를 직접 이해하고 확장할 수 있게 해주는 실전형 레퍼런스라고 볼 수 있습니다.

시스템 구조

이 프로젝트의 데이터 흐름은 비교적 명확합니다.
MCU는 SPI를 통해 W5500과 통신하고, W5500은 Ethernet 프레임을 송수신합니다. 상위에서는 lwIP가 네트워크 인터페이스를 관리하고, 애플리케이션 레벨에서는 포트 80에서 동작하는 간단한 HTTP 서버가 요청을 처리합니다.

이 서버는 루트 경로에 접속한 횟수를 표시하는 예제로 구성되어 있어, 패킷 수신, TCP 처리, 응답 생성까지 최소한의 웹 서버 동작을 한 번에 살펴볼 수 있습니다.

프로젝트 구조

이 프로젝트에서 특히 눈에 띄는 부분은 upstream lwIP를 직접 수정하지 않는 구조입니다. lwIP 원본 코드는 thirdparty/lwip/ 아래 Git submodule로 포함되고, 실제 PlatformIO 포팅과 설정은 lib/lwip_wrapper/에서 담당합니다. 이 wrapper 구조 덕분에 서드파티 소스를 건드리지 않으면서도 유지보수성과 업데이트 편의성을 확보할 수 있습니다.

주요 구성은 다음과 같습니다.

• w5500.c: W5500용 SPI 드라이버
• ethif.c: 하드웨어 독립적인 Ethernet 인터페이스 계층
• sys_arch.cpp: bare-metal 환경용 최소 시스템 추상화
• lwipopts.h: no-OS 환경용 lwIP 설정 파일

이런 구조는 단순 예제를 넘어서, 다른 MCU 보드나 응용 프로젝트로 확장하기 좋은 설계 방식이라는 점에서도 의미가 있습니다.

하드웨어 구성

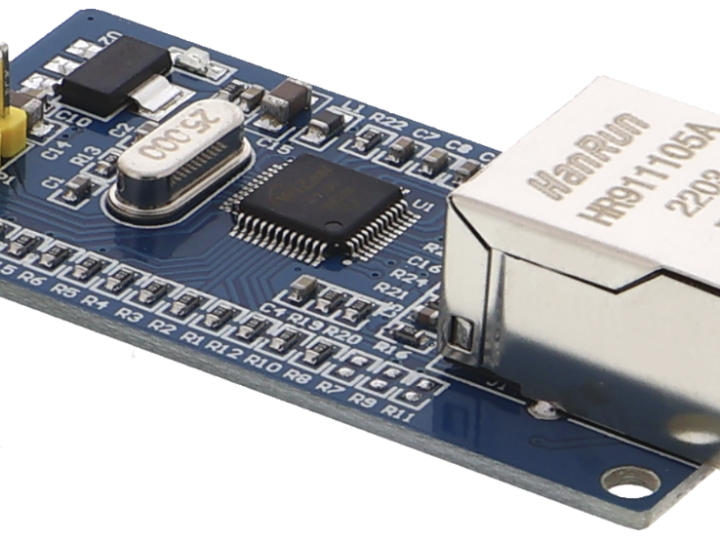

예제 하드웨어는 Seeeduino XIAO SAMD21과 W5500 Ethernet 모듈을 사용합니다. 필요한 구성품으로는 USB 케이블, RJ45가 연결된 라우터 또는 스위치, 브레드보드와 점퍼선이 포함됩니다.

배선도도 비교적 단순합니다.

• Pin 7 → W5500 SCS
• Pin 8 → W5500 CLK
• Pin 9 → W5500 MISO
• Pin 10 → W5500 MOSI
• GND → W5500 GND
• 5V → W5500 5V

또한 W5500의 RST, INT, 3.3V 핀은 연결하지 않아도 되므로, 핵심 통신 라인만으로 구성이 가능합니다.

핵심 기능

이 프로젝트의 핵심 기능은 비교적 분명합니다.

첫째, DHCP와 Static IP를 모두 지원합니다. 컴파일 타임 플래그인 USE_STATIC_IP를 통해 설정 방식을 바꿀 수 있어, 테스트 환경과 고정 배포 환경 모두에 대응할 수 있습니다.
둘째, raw lwIP TCP API 기반의 최소 HTTP 서버가 포함되어 있습니다. 이 서버는 작은 규모이지만, 임베디드 환경에서 TCP 세션과 웹 응답을 어떻게 구성하는지 살펴보기에 충분합니다.

그리고 가장 중요한 점은, 이 모든 기능이 외부 고수준 Ethernet 라이브러리에 크게 의존하지 않는 구조 위에 올라가 있다는 점입니다. 즉, 학습용으로도 좋고, 필요하다면 기능을 직접 수정하거나 다른 형태의 네트워크 애플리케이션으로 발전시키기에도 좋습니다.

W5500의 강점

이 프로젝트에서 W5500을 선택한 이유는 분명합니다.
W5500은 SPI 기반으로 MCU와 쉽게 연결할 수 있고, 유선 Ethernet 인터페이스를 안정적으로 제공할 수 있습니다. 이 저장소는 W5500을 저수준 RAW MAC 드라이버 형태로 사용해 lwIP와 직접 연결하는 방식을 택하고 있어, 단순 사용을 넘어 네트워크 계층을 제어 가능한 형태로 다룬다는 점이 핵심입니다.

실제로 이런 구조는 다음과 같은 응용으로 확장하기 좋습니다.

• 센서 상태를 웹 페이지로 보여주는 모니터링 장치
• 로컬 네트워크 기반의 설정 페이지
• 유선 Ethernet 기반 산업용 상태 표시 장치
• bare-metal 네트워크 학습용 레퍼런스

빌드와 적용

이 프로젝트는 PlatformIO 기반 Arduino 프로젝트로 구성되어 있으며, lwIP 원본은 Git submodule로 포함되어 있습니다. 따라서 저장소를 그대로 가져온 뒤 PlatformIO 환경에서 빌드해 예제를 실행하는 흐름을 따릅니다.

라이선스 측면에서는 프로젝트 본체에 MIT 라이선스가 적용되어 있고, lwIP는 원래의 라이선스를 유지합니다.

마무리

PlatformIO-W5500-Ethernet-Driver-lwIP는 단순한 Ethernet 데모가 아닙니다.
이 프로젝트는 W5500 드라이버 계층, lwIP 통합 구조, DHCP/Static IP 지원, minimal HTTP server를 한 번에 보여주며, 임베디드 유선 네트워크를 보다 깊이 이해하고 싶은 개발자에게 좋은 출발점이 됩니다.

PlatformIO의 익숙한 개발 환경 안에서 Ethernet 스택의 내부 구조까지 보고 싶다면, 꽤 흥미로운 참고 사례가 될 것입니다.

FAQ

Q1. 이 프로젝트는 어떤 보드를 기준으로 작성되었나요?
예제 보드는 Seeeduino XIAO SAMD21입니다.

Q2. DHCP만 지원하나요?
아니요. DHCP와 Static IP를 모두 지원하며, USE_STATIC_IP 플래그로 전환할 수 있습니다.

Q3. 어떤 예제가 포함되어 있나요?
포트 80에서 동작하는 minimal HTTP server 예제가 포함되어 있으며, 루트 경로 방문 횟수를 표시합니다.

Q4. 서드파티 lwIP 소스를 수정하나요?
아니요. 원본 lwIP는 read-only Git submodule로 두고, 별도의 wrapper 계층으로 통합합니다.

PlatformIO W5500 Ethernet Driver with lwIP

A Lightweight Wired Networking Stack for PlatformIO and Arduino

Project Introduction

In embedded development, Ethernet is often added by simply using a ready-made library. That approach is convenient, but it does not always show how the Ethernet hardware and the TCP/IP stack are actually connected under the hood.

This project makes that structure visible.
PlatformIO-W5500-Ethernet-Driver-lwIP builds a low-level SPI driver for the W5500 Ethernet controller and connects it to the lwIP TCP/IP stack inside a PlatformIO-based Arduino project. It includes an Ethernet abstraction layer, DHCP/static IP support, and even a minimal HTTP server based on lwIP’s raw TCP API, making it far more than a simple Ethernet connectivity example.

In other words, this is not just a demo. It is a practical reference that helps developers understand and extend embedded Ethernet from the hardware layer upward.

System Architecture

The data flow is straightforward.
The MCU communicates with the W5500 over SPI, the W5500 handles Ethernet frame transfer, lwIP manages the network interface, and a lightweight application-level HTTP server listens on port 80.

The included server example counts visits to the root endpoint, making it a compact but effective demonstration of packet handling, TCP processing, and response generation in an embedded environment.

Project Structure

One of the most interesting parts of this project is that it does not modify the upstream lwIP source directly. The original lwIP source is kept in thirdparty/lwip/ as a Git submodule, while the actual PlatformIO-specific porting logic lives inside lib/lwip_wrapper/. This wrapper-based structure improves maintainability and makes future updates easier.

The main components include:

• w5500.c: SPI driver for the W5500
• ethif.c: hardware-independent Ethernet interface layer
• sys_arch.cpp: minimal system abstraction for bare-metal operation
• lwipopts.h: lwIP configuration for a no-OS environment

This design makes the project useful not only as a demo, but also as a foundation for adapting the stack to other MCU boards and custom applications.

Hardware Setup

The example setup uses a Seeeduino XIAO SAMD21 together with a W5500 Ethernet module. The required hardware includes a USB cable, an RJ45 connection through a router or switch, and standard breadboard wiring.

The pin mapping is simple:

• Pin 7 → W5500 SCS
• Pin 8 → W5500 CLK
• Pin 9 → W5500 MISO
• Pin 10 → W5500 MOSI
• GND → W5500 GND
• 5V → W5500 5V

The W5500’s RST, INT, and 3.3V pins are left open, which keeps the wiring minimal.

Key Features

The main features are clearly defined.

First, the project supports both DHCP and static IP configuration. A compile-time flag, USE_STATIC_IP, allows switching between the two modes so it can fit both test environments and fixed deployments.
Second, it includes a minimal embedded HTTP server built on lwIP’s raw TCP API. Even though the server is lightweight, it clearly demonstrates how a TCP session and web response can be implemented in an embedded application.

Most importantly, these features are implemented in a structure that does not heavily rely on external high-level Ethernet libraries. That makes the project valuable both as a learning resource and as a starting point for custom wired networking applications.

Strength of W5500

The choice of W5500 is a strong fit for this project.
It provides a practical SPI-based wired Ethernet interface that can be integrated cleanly with a microcontroller project. In this repository, the W5500 is used through a low-level RAW MAC driver, allowing it to be connected directly to lwIP rather than hidden behind a high-level abstraction.

This makes the structure especially suitable for future extensions such as:

• sensor monitoring devices with a browser-based interface
• local network configuration pages
• industrial status display systems over wired Ethernet
• bare-metal networking study projects

Build and Usage

The project is organized as a PlatformIO-based Arduino project, with the upstream lwIP source included as a Git submodule. The general workflow is to clone the repository and build the example directly in a PlatformIO environment.

The main project uses the MIT License, while lwIP keeps its original license.

Conclusion

PlatformIO-W5500-Ethernet-Driver-lwIP is more than a simple Ethernet demo.
It brings together the W5500 driver layer, lwIP integration structure, DHCP/static IP support, and a minimal HTTP server in a single example. For developers who want to go beyond plug-and-play Ethernet and better understand embedded wired networking from the inside, this is a strong reference project.

It is a particularly interesting example for anyone who wants the accessibility of PlatformIO and Arduino-style development together with the technical depth of network stack integration.

FAQ

Q1. Which board is used in the example?
The example board is the Seeeduino XIAO SAMD21.

Q2. Does it only support DHCP?
No. It supports both DHCP and static IP configuration through the USE_STATIC_IP flag.

Q3. What example application is included?
A minimal HTTP server running on port 80 is included, and it counts visits to the root endpoint.

Q4. Does it modify upstream lwIP directly?
No. The original lwIP source is kept as a read-only Git submodule, and integration is handled through a wrapper layer.
