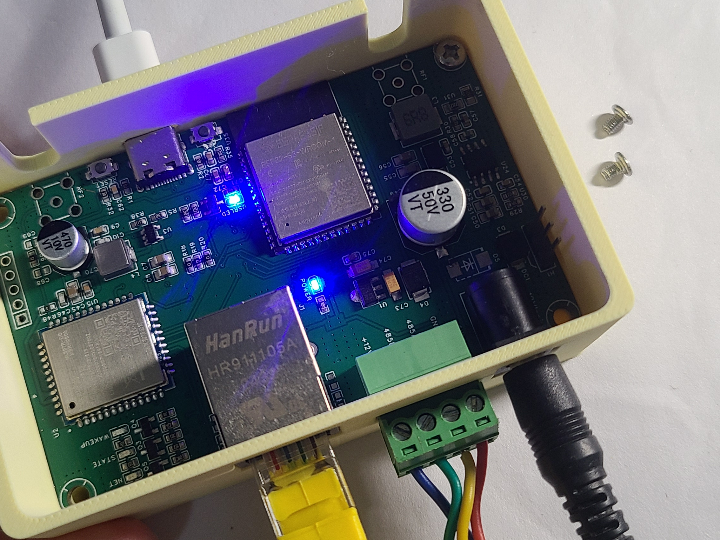

ESP32-S3 기반 Ethernet + 4G + RS485 DTU Gateway 프로젝트 with W5500

Overview

산업용 IoT 환경에서는 다양한 네트워크와 통신 인터페이스를 동시에 지원하는 Gateway 시스템이 점점 중요해지고 있습니다.

이번 프로젝트는 ESP32-S3를 기반으로 W5500 Ethernet, 4G LTE, Wi-Fi, RS485 통신을 통합한 산업용 DTU(Data Transfer Unit) Gateway 프로젝트입니다.

특히 RS485 산업 장비 데이터를 Ethernet 또는 4G 네트워크를 통해 원격 서버로 전송할 수 있도록 설계되어 스마트 팩토리, 원격 모니터링, 산업 자동화 환경에 적합합니다.

Why This Project Matters

기존 산업 현장에서는 RS485 기반 장비가 여전히 많이 사용되고 있습니다.

하지만 최근에는:

• 클라우드 연결
• 원격 모니터링
• MQTT 기반 IoT
• Ethernet 기반 스마트 공장
• LTE 원격 관리

등이 요구되면서 RS485 데이터를 다양한 네트워크로 변환하는 Gateway 장치가 중요해지고 있습니다.

이 프로젝트는:

• Ethernet
• 4G LTE
• Wi-Fi
• RS485

를 동시에 지원하는 Hybrid Network 구조를 구현했다는 점에서 의미가 큽니다.

Hardware Used

What is DTU?

DTU(Data Transfer Unit)는 산업 장비 데이터를 수집하고 네트워크를 통해 서버로 전달하는 산업용 데이터 전송 장치입니다.

이 프로젝트에서는 RS485 장비 데이터를:

• Ethernet
• Wi-Fi
• 4G LTE

를 통해 클라우드 또는 원격 플랫폼으로 전송할 수 있습니다.

What is W5500?

W5500은 WIZnet의 Hardware TCP/IP Ethernet Controller로, TCP/IP 네트워크를 하드웨어에서 직접 처리하는 TOE(TCP Offload Engine) 구조를 제공합니다.

이를 통해:

• 안정적인 Ethernet 통신
• 낮은 지연시간
• MCU 부하 감소
• 빠른 데이터 처리

가 가능하여 산업용 IoT 및 Gateway 시스템에 적합합니다.

Key Features

• Ethernet + 4G + Wi-Fi Hybrid Network
• RS485 Industrial Communication
• W5500 Hardware TCP/IP Offload
• MQTT/TCP/UDP/HTTP Support
• Industrial IoT Gateway
• Remote Data Transmission
• Smart Factory Applications
• Flexible Power Input Design

How It Works

Step 1 – RS485 Data Collection

산업용 RS485 장비 데이터를 수집합니다.

Step 2 – Network Selection

Ethernet, Wi-Fi 또는 4G LTE 중 원하는 네트워크를 선택합니다.

Step 3 – Data Transmission

수집된 데이터를 MQTT, TCP, UDP, HTTP 프로토콜로 서버에 전송합니다.

Step 4 – Remote Monitoring

원격 플랫폼에서 데이터를 모니터링할 수 있습니다.

Potential Applications

Smart Factory Gateway

스마트 공장용 데이터 게이트웨이

Industrial IoT

산업용 IoT 시스템

RS485 Remote Monitoring

RS485 장비 원격 모니터링

Ethernet IoT Gateway

Ethernet 기반 산업용 Gateway

LTE Industrial Monitoring

4G 기반 산업 장비 관리

SEO Keywords

• RS485 Gateway
• ESP32-S3 Ethernet
• W5500 Industrial IoT
• Ethernet 4G Gateway
• Smart Factory Gateway
• Industrial Ethernet
• MQTT RS485
• Hybrid Network Gateway
• IoT DTU

Reference

• Original Project
  https://oshwhub.com/yunjing258/esp32-rs485dtu-with-ethernet-and

FAQ

Q1. RS485란 무엇인가요?

RS485는 산업 현장에서 널리 사용되는 시리얼 통신 표준입니다. 장거리 통신과 여러 장치 연결에 적합합니다.

Q2. Ethernet과 4G를 함께 사용하는 이유는 무엇인가요?

Ethernet은 안정적인 유선 통신을 제공하고, 4G는 유선 네트워크가 없는 장소에서도 원격 통신을 가능하게 합니다.

Q3. 이 프로젝트는 Hybrid Network 프로젝트인가요?

네. Ethernet, Wi-Fi, 4G 네트워크를 함께 지원하므로 Hybrid Network 프로젝트로 분류할 수 있습니다.

Q4. W5500은 어떤 역할을 하나요?

W5500은 하드웨어 TCP/IP Ethernet Controller로, 안정적인 유선 Ethernet 통신을 제공합니다. 또한 TOE 기능을 통해 MCU의 네트워크 처리 부담을 줄여줍니다.

Q5. 어떤 분야에 활용할 수 있나요?

스마트 팩토리, 산업용 IoT, 원격 모니터링, RS485 장비 관리, 산업 자동화 게이트웨이 등에 활용할 수 있습니다.

ESP32-S3 Ethernet + 4G + RS485 DTU Gateway Project with W5500

Overview

Industrial IoT systems increasingly require gateway platforms that support multiple networking and communication interfaces simultaneously.

This project demonstrates an industrial DTU (Data Transfer Unit) gateway built using ESP32-S3, W5500 Ethernet, 4G LTE, Wi-Fi, and RS485 communication.

The system is designed to collect RS485 industrial device data and transmit it to remote servers via Ethernet or 4G networks, making it suitable for smart factory and industrial automation environments.

Why This Project Matters

Many industrial systems still rely heavily on RS485-based devices.

However, modern industrial environments increasingly require:

• Cloud connectivity
• Remote monitoring
• MQTT-based IoT systems
• Ethernet smart factory infrastructure
• LTE remote management

This project demonstrates a hybrid networking architecture combining:

• Ethernet
• 4G LTE
• Wi-Fi
• RS485 communication

Hardware Used

Key Features

• Ethernet + 4G + Wi-Fi Hybrid Network
• RS485 Industrial Communication
• W5500 Hardware TCP/IP Offload
• MQTT/TCP/UDP/HTTP Support
• Industrial IoT Gateway
• Remote Data Transmission
• Smart Factory Applications
• Flexible Power Design

What is DTU?

DTU (Data Transfer Unit) is an industrial device that collects equipment data and transmits it to remote servers through networking technologies.

This project allows RS485 device data to be transmitted through:

• Ethernet
• Wi-Fi
• 4G LTE

for remote monitoring and cloud integration.

How It Works

Step 1 – RS485 Data Collection

The gateway collects industrial RS485 device data.

Step 2 – Network Selection

The system selects Ethernet, Wi-Fi, or 4G LTE networking.

Step 3 – Data Transmission

Data is transmitted using MQTT, TCP, UDP, or HTTP protocols.

Step 4 – Remote Monitoring

The remote platform monitors industrial device data.

Potential Applications

• Smart Factory Gateway
• Industrial IoT
• RS485 Remote Monitoring
• Ethernet IoT Gateway
• LTE Industrial Monitoring
• MQTT Sensor Gateway
• Remote Equipment Management

SEO Keywords

• RS485 Gateway
• ESP32-S3 Ethernet
• W5500 Industrial IoT
• Ethernet 4G Gateway
• Smart Factory Gateway
• Industrial Ethernet
• MQTT RS485
• Hybrid Network Gateway
• IoT DTU

Reference

• Original Project


FAQ

Q1. What is RS485?

RS485 is a widely used industrial serial communication standard.

Q2. Why combine Ethernet and 4G?

Ethernet provides stable wired communication, while 4G enables remote wide-area connectivity.

Q3. Is this a Hybrid Network project?

Yes.
The project supports Ethernet, Wi-Fi, and 4G networking simultaneously.

Q4. What is the role of W5500?

W5500 provides hardware TCP/IP Ethernet networking with TOE functionality.

Q5. What applications is this suitable for?

It is suitable for:

• Smart Factory
• Industrial IoT
• Remote Monitoring
• Gateway Systems
• Industrial Automation
