1. Summary

An STM32-based AI voice translator can use the WIZnet W5500 Ethernet controller to exchange speech data and translation results with cloud services over wired Ethernet. The W5500 provides hardware TCP/IP processing, reducing the host microcontroller's responsibility for TCP connection management, packet handling, and retransmission. A CSDN technical article describes this architecture for the YinNuo AI translator, including SPI communication, socket allocation, FreeRTOS scheduling, and audio-data transport. However, the published material does not provide a verifiable complete firmware repository or hardware test package, so its implementation and performance claims remain unconfirmed.

blog.csdn.net

2. What the Project Does

The WIZnet W5500 integration described in the article addresses a specific requirement of cloud-connected voice translators: maintaining network communication while the microcontroller handles audio capture, buffering, encoding, and playback.

In a typical online translation session, the embedded device captures speech through a microphone, prepares the audio for transmission, sends data to a cloud recognition or translation service, receives a response, and plays translated speech through a speaker.

The source discusses the YinNuo AI translator architecture using an STM32F4-class MCU, with STM32F407VG used in its driver examples. It also mentions ESP32 as an alternative host platform. These are platform examples in the article, not evidence of a confirmed production board configuration.

blog.csdn.net

System architecture

The central design choice is to separate audio application processing from TCP/IP protocol processing.

Audio acquisition should continue independently of transient network delays. The host MCU therefore needs separate audio buffers, network queues, and playback buffers. W5500 hardware sockets handle supported network protocols, while the MCU remains responsible for application framing, service authentication, encryption, and audio processing.

For an AIoT voice terminal installed at a fixed desk, kiosk, laboratory, or factory workstation, wired Ethernet is a practical alternative to Wi-Fi when network mobility is unnecessary.

3. Where WIZnet Fits

Hardware TCP/IP processing

The W5500 integrates an Ethernet MAC, PHY, and hardware TCP/IP engine into one controller connected to the host through SPI.

According to WIZnet's official documentation, the controller supports eight independent hardware sockets, 32 KB of internal transmit/receive memory, and SPI clock rates up to 80 MHz. It supports TCP, UDP, IPv4, and related network protocols.

WIZnet Document System

In the translation-device architecture, W5500 would handle network-level functions such as TCP connection establishment, acknowledgment processing, and retransmission management.

The application still constructs speech-service requests and processes their responses.

Functional responsibility

The W5500 does not provide a built-in TLS engine. If the translation service requires HTTPS or secure WebSocket communication, the MCU must run an appropriate TLS implementation, or the architecture must use a trusted gateway that terminates TLS.

For memory-constrained STM32 devices, TLS handshake allocation, certificate validation, and session buffering can remain significant costs despite the W5500's TCP/IP offload.

Socket allocation

The source describes different network functions occupying different socket channels. An appropriate implementation could allocate sockets as follows:

This is a design allocation, not a confirmed socket assignment from deployed firmware.

The total TX and RX memory must be allocated across sockets within the W5500's respective memory pools. Increasing buffering for audio traffic reduces memory available to other concurrent connections.

Why the hardware offload matters

On a software TCP/IP implementation, the host processes protocol state and associated network events. With the W5500, supported TCP/IP functionality runs in the controller, allowing the MCU to spend more processing time on application tasks.

That does not establish a particular percentage of CPU savings. The CSDN article reports reductions reaching 60%, along with high throughput and low CPU usage in other examples, but it does not provide reproducible measurements, firmware versions, instrumentation, or test workloads for these figures.

blog.csdn.net

The technical benefit should therefore be treated as a plausible architectural advantage, rather than a measured result for the YinNuo translator.

4. Implementation Notes

Source implementation status

The CSDN article contains STM32 HAL examples, socket functions, suggested circuit arrangements, and FreeRTOS task sketches. It does not expose a complete linked source repository establishing that these code fragments are assembled into a working translation-device firmware.

Some low-level examples also require independent validation. In particular, the SPI control-byte values and register-addressing approach described in the article should not be copied directly without checking the official W5500 SPI frame format. W5500 SPI transactions include a two-byte offset address followed by a control byte containing block-selection and access-mode fields.

blog.csdn.net

+1

The implementation below therefore describes an integration path rather than attributing unverified source code to the author.

Hardware interface design

For the STM32F407VG platform discussed in the article, the basic W5500 interface requires:

Exact pin numbers depend on the STM32 board, selected SPI peripheral, and PCB routing. The original article does not provide a sufficiently verified pin assignment to establish a single production wiring map.

The Ethernet interface additionally requires appropriate magnetics, RJ45 connectivity, clock circuitry, and power decoupling.

Driver initialization

A practical implementation can use the official WIZnet ioLibrary_Driver instead of introducing a custom W5500 register driver.

The sequence is:

Conceptual integration example based on WIZnet ioLibrary

The sequence below is schematic and omits the board-specific SPI functions, error paths, and application-level network setup:

#include "wizchip_conf.h"
#include "socket.h"

/* After configuring SPI, GPIO, and resetting W5500 */
reg_wizchip_cs_cbfunc(w5500_cs_select, w5500_cs_deselect);
reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

uint8_t tx_size[8] = {2, 2, 2, 2, 2, 2, 2, 2};
uint8_t rx_size[8] = {2, 2, 2, 2, 2, 2, 2, 2};

int8_t status = wizchip_init(tx_size, rx_size);

The callbacks and chip-select functions must be implemented for the target board. The arrays define memory allocation in kilobyte units, using the available 16 KB TX and 16 KB RX pools.

After successful initialization, the firmware must configure network parameters and create sockets. For a secure cloud service, the host must additionally implement the required TLS and application protocols.

FreeRTOS task separation

The CSDN article illustrates a network task using xTaskCreate() and periodic event checks. This is useful as a scheduling pattern, although it is presented as an example rather than verified running application code.

blog.csdn.net

For a voice device, a stronger implementation separates capture, network transfer, and playback:

Queues or ring buffers should isolate audio capture from network stalls. The network task can block or retry without directly interrupting the audio acquisition deadline.

DMA is appropriate for supported SPI and audio transfers, provided buffer ownership and cache coherency are handled correctly on the selected MCU.

Wi-Fi comparison

Both Wi-Fi and W5500 Ethernet can connect a voice-AI terminal to a cloud application, but they impose different constraints.

Wi-Fi is not inherently unsuitable for voice streaming. An ESP32-class platform may offer sufficient bandwidth and processing capability for many speech-service applications.

The W5500 becomes attractive when the device is stationary, Ethernet infrastructure exists, and separating TCP/IP processing from application tasks simplifies resource management.

Neither interface eliminates cloud-service latency, application buffering requirements, or the possibility of upstream network failure.

5. Practical Tips / Pitfalls

- Check W5500 SPI control framing. Use the manufacturer's datasheet and official driver rather than assuming the illustrative register-access functions in the CSDN article are correct.

- Allocate socket buffers according to traffic. Voice streaming may need larger buffers than status reporting. Account for the 16 KB TX and 16 KB RX memory pools separately.

- Maintain audio capture during network interruptions. Use DMA and bounded queues or ring buffers, and define an explicit policy for overflow, dropped frames, and reconnection.

- Handle DHCP, DNS, and service recovery. Test link removal, IP renewal, socket timeout, and DNS failures while a translation session is active.

- Budget MCU RAM for TLS. W5500 hardware TCP/IP does not eliminate TLS handshake, encryption, certificate-validation, or application-protocol memory requirements.

- Verify the electrical design. Check 3.3 V supply quality, reset timing, SPI routing, Ethernet magnetics, and EMI behavior before increasing the SPI frequency.

- Benchmark end-to-end response time. Measure audio capture-to-upload delay, server response time, playback-start delay, MCU utilization, heap consumption, and interruption recovery separately for Ethernet and Wi-Fi.

6. FAQ

Q1. Why choose WIZnet W5500 for an AI voice translator?

The W5500 handles TCP/IPv4 processing in hardware, including connection management and supported retransmission functions. This reduces the MCU's networking responsibilities, which is useful when audio capture, encoding, and playback must operate concurrently. The actual CPU savings depend on firmware architecture and workload.

Q2. How does the W5500 connect to STM32 or ESP32?

The W5500 connects through SPI using SCLK, MOSI, MISO, and chip select. Reset and interrupt GPIO connections are commonly included. STM32 firmware may use HAL SPI drivers and WIZnet ioLibrary; ESP32 implementations can use ESP-IDF networking support or a suitable W5500 driver. Exact pins depend on the board.

Q3. What does the W5500 handle during an online voice translation session?

It transports application data over wired TCP/IP and maintains supported hardware socket states. The MCU manages audio buffers, protocol messages, encryption, and response processing. Cloud services perform speech recognition and translation. The W5500 neither encodes speech nor runs an AI model.

Q4. Can beginners implement this W5500-based translation architecture?

A basic W5500 TCP client is approachable for developers familiar with C, SPI, and IP networking. A complete voice translator is more advanced because it requires audio capture, real-time scheduling, cloud API integration, TLS, and error recovery. Beginners should first verify Ethernet link establishment and simple socket communication before adding streaming audio.

Q5. Is W5500 Ethernet better than Wi-Fi for AI voice streaming?

For stationary devices, W5500 Ethernet avoids wireless channel contention and can simplify connection management. Wi-Fi offers mobility and easier installation where Ethernet cabling is unavailable. Voice-streaming performance must be compared using packet loss, latency distribution, reconnection behavior, MCU workload, and end-to-end audio response time rather than interface type alone.

7. Source

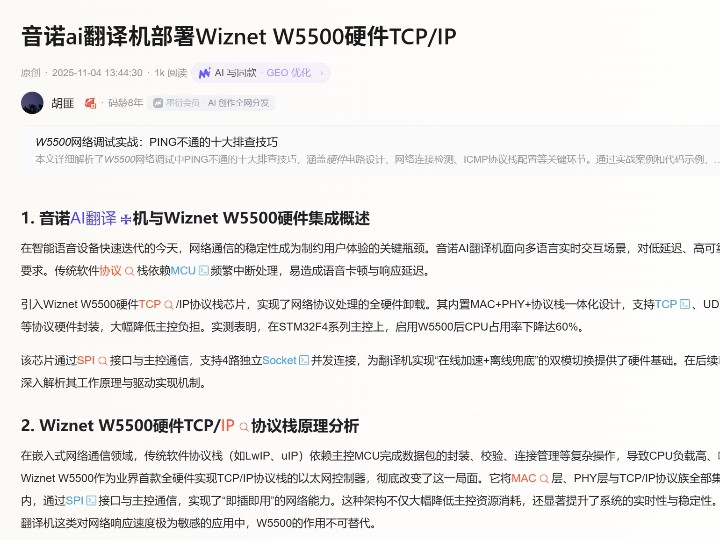

Original article: YinNuo AI Translator Deployment with WIZnet W5500 Hardware TCP/IP — CSDN

Publication date: November 4, 2025.

Original article license: CC BY-SA 4.0, as stated by CSDN.

blog.csdn.net

Manufacturer documentation: WIZnet W5500 Technical Overview

Official driver: WIZnet ioLibrary_Driver — GitHub

W5500 datasheet: WIZnet W5500 Datasheet

The article directly discusses W5500 integration, but an independently reproducible YinNuo hardware-and-firmware implementation could not be confirmed from the accessible source. The article's performance figures, illustrative driver functions, and example application configuration should not be represented as independently measured or production-proven results.

8. Tags

#W5500 #WIZnet #STM32 #ESP32 #AIoT #VoiceAI #VoiceTranslator #Ethernet #HardwareTCPIP #SPI #FreeRTOS #AudioStreaming

STM32 기반 AI 음성 번역기에 WIZnet W5500을 통합하는 방법은?

1. 프로젝트 요약

STM32 기반 AI 음성 번역기는 WIZnet W5500 이더넷 컨트롤러를 사용해 음성 데이터와 번역 결과를 클라우드 서비스와 유선 네트워크로 송수신할 수 있습니다. W5500은 하드웨어 TCP/IP 스택을 내장하여 TCP 연결 관리, 패킷 처리, 재전송 등 네트워크 프로토콜 처리를 담당하며, 마이크로컨트롤러의 부담을 줄입니다. CSDN에 게시된 YinNuo AI 번역기 관련 기술 문서는 SPI 통신, 소켓 할당, FreeRTOS 태스크 관리, 오디오 데이터 전송을 포함한 설계 구조를 설명합니다. 다만 완전한 펌웨어 저장소나 하드웨어 검증 자료가 공개적으로 확인되지 않아 실제 구현 및 성능 수치는 추가 검증이 필요합니다.

2. 프로젝트 개요

AI 음성 번역기는 사용자의 음성을 수집하고 클라우드 기반 음성 인식 및 번역 서비스를 이용해 다른 언어의 음성으로 출력하는 시스템입니다.

일반적인 처리 과정은 다음과 같습니다.

원문에서는 STM32F4 계열 MCU를 중심으로 설명하며, 드라이버 예제에는 STM32F407VG가 등장합니다. ESP32 역시 대체 가능한 호스트 플랫폼으로 언급됩니다.

다만 이러한 플랫폼 구성은 원문에서 제시한 기술 사례이며, 실제 상용 제품의 회로 구성이 확인된 것은 아닙니다.

시스템 아키텍처

이 구조에서 중요한 설계 목표는 오디오 처리와 TCP/IP 네트워크 처리를 분리하는 것입니다.

네트워크 응답이 일시적으로 지연되더라도 MCU의 오디오 수집은 계속되어야 합니다. 따라서 음성 입력 버퍼, 네트워크 전송 큐, 오디오 재생 버퍼를 독립적으로 관리하는 것이 중요합니다.

고정형 AI 안내 단말기, 산업 현장 음성 인터페이스, 스마트 키오스크처럼 이동성이 필요하지 않은 환경에서는 유선 이더넷이 Wi-Fi의 실용적인 대안이 될 수 있습니다.

3. WIZnet W5500의 역할

하드웨어 TCP/IP 오프로딩

W5500은 SPI 인터페이스를 통해 MCU와 연결되는 하드웨어 TCP/IP 이더넷 컨트롤러입니다.

주요 하드웨어 특성은 다음과 같습니다.

이 프로젝트에서 W5500을 적용하는 핵심 이유는 MCU가 TCP/IP 프로토콜의 모든 처리를 소프트웨어로 수행하지 않아도 된다는 점입니다.

W5500은 TCP 연결 설정, ACK 처리, 지원되는 재전송 기능 등을 하드웨어에서 수행합니다.

따라서 STM32는 음성 수집, 오디오 버퍼링, 애플리케이션 프로토콜 처리 등에 더 많은 처리 자원을 사용할 수 있습니다.

시스템 내부 역할 분담

주의할 점은 W5500에 TLS 암호화 엔진이 내장되어 있지 않다는 사실입니다.

클라우드 서비스에서 HTTPS 또는 보안 WebSocket 연결을 요구한다면 MCU에서 별도의 TLS 라이브러리를 실행하거나, 신뢰할 수 있는 외부 게이트웨이에서 TLS를 처리해야 합니다.

따라서 W5500을 적용하더라도 TLS 핸드셰이크, 인증서 검증, 암호화 버퍼에 필요한 MCU RAM과 CPU 자원은 고려해야 합니다.

하드웨어 소켓 할당

W5500은 최대 8개의 독립적인 하드웨어 소켓을 제공합니다.

AI 음성 번역기에서는 다음과 같은 구성을 고려할 수 있습니다.

위 소켓 구성은 설계 예시이며, 원문의 실제 펌웨어에서 확인된 소켓 할당은 아닙니다.

W5500의 내부 메모리는 TX 16 KB, RX 16 KB로 구분되며, 각 소켓의 버퍼 크기를 설정할 때 전체 할당량을 초과하지 않도록 관리해야 합니다.

오디오 전송에 사용하는 소켓의 버퍼를 크게 설정하면 다른 소켓에 사용할 수 있는 메모리가 줄어듭니다.

CPU 부하 감소에 대한 해석

LwIP과 같은 소프트웨어 TCP/IP 스택에서는 MCU가 프로토콜 상태 관리 및 관련 네트워크 이벤트 처리를 수행합니다.

반면 W5500은 지원되는 TCP/IP 기능을 하드웨어에서 처리하기 때문에 MCU의 네트워크 처리 부담을 줄일 수 있습니다.

다만 이것이 특정 비율의 CPU 사용률 감소를 보장한다는 의미는 아닙니다.

원문에는 CPU 사용률을 최대 60% 줄였다는 설명을 비롯한 성능 관련 수치가 등장하지만, 이를 재현할 수 있는 펌웨어 버전, 측정 도구, 테스트 조건이 충분히 제공되지 않았습니다.

따라서 이러한 수치는 YinNuo 번역기에서 검증된 성능 결과가 아니라 추가 측정이 필요한 주장으로 구분해야 합니다.

4. 구현 방법 및 기술 분석

원본 코드 확인 결과

CSDN 원문에는 STM32 HAL 기반 SPI 예제, 소켓 처리 함수, 회로 구성 설명, FreeRTOS 태스크 예제가 포함되어 있습니다.

그러나 해당 코드가 하나의 동작 가능한 음성 번역기 펌웨어로 통합되어 있다는 사실을 확인할 수 있는 완전한 저장소는 확보되지 않았습니다.

또한 원문에 등장하는 일부 SPI 제어 바이트와 레지스터 접근 방식은 공식 W5500 데이터시트에 따라 별도로 검증할 필요가 있습니다.

W5500의 SPI 트랜잭션은 일반적으로 다음 구조를 사용합니다.

제어 정보에는 블록 선택, 읽기/쓰기 방향, SPI 동작 모드 등이 포함됩니다.

따라서 실제 개발에서는 원문의 간략화된 레지스터 접근 함수 대신 공식 ioLibrary 드라이버를 사용하는 것이 더 안정적인 출발점입니다.

4.1 STM32와 W5500의 SPI 연결

STM32F407VG 기반 설계에서는 다음 인터페이스를 구성할 수 있습니다.

정확한 GPIO 번호는 사용하는 STM32 보드와 SPI 주변장치에 따라 달라집니다.

원문 자료만으로는 특정 양산 하드웨어의 핀맵을 확정할 수 없습니다.

또한 실제 이더넷 동작을 위해서는 RJ45 커넥터, 적절한 이더넷 마그네틱, 클록 회로, 전원 디커플링을 함께 고려해야 합니다.

4.2 W5500 드라이버 초기화

공식 WIZnet ioLibrary_Driver를 활용하면 W5500 레지스터를 직접 조작하는 코드를 줄일 수 있습니다.

일반적인 초기화 순서는 다음과 같습니다.

WIZnet ioLibrary 기반 개념적 통합 예제

#include "wizchip_conf.h"
#include "socket.h"

/* SPI/GPIO 설정 및 W5500 리셋 이후 */
reg_wizchip_cs_cbfunc(w5500_cs_select, w5500_cs_deselect);
reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

uint8_t tx_size[8] = {2, 2, 2, 2, 2, 2, 2, 2};
uint8_t rx_size[8] = {2, 2, 2, 2, 2, 2, 2, 2};

int8_t status = wizchip_init(tx_size, rx_size);

위 코드는 실제 프로젝트에서 확인된 원본 코드가 아닌 개념적 초기화 예제입니다.

w5500_cs_select(), w5500_spi_read() 등의 함수는 사용하는 보드 환경에 맞게 구현해야 합니다.

또한 네트워크 주소 설정, 오류 처리, 소켓 연결, TLS 통신 부분은 생략되어 있습니다.

4.3 FreeRTOS 기반 태스크 구성

음성 번역 시스템에서는 네트워크 통신이 지연되더라도 마이크 입력이 중단되지 않도록 설계해야 합니다.

권장 태스크 구성은 다음과 같습니다.

핵심은 오디오 태스크와 네트워크 태스크 사이에 큐 또는 링 버퍼를 두는 것입니다.

이렇게 하면 일시적인 네트워크 지연이 발생하더라도 오디오 수집 작업이 직접 차단되는 상황을 줄일 수 있습니다.

다만 버퍼 용량에는 한계가 있으므로 네트워크 장애가 길어졌을 때 오래된 음성 데이터를 버릴지, 재전송할지, 세션을 종료할지에 대한 정책도 필요합니다.

4.4 W5500 Ethernet과 Wi-Fi 비교

AI 음성 번역기는 W5500 유선 이더넷과 Wi-Fi 모두로 구현할 수 있습니다.

Wi-Fi가 음성 스트리밍에 적합하지 않다는 의미는 아닙니다.

ESP32 기반 장치는 충분한 네트워크 대역폭과 처리 성능을 확보하면 클라우드 음성 인식 서비스를 안정적으로 이용할 수 있습니다.

반면 공장, 연구실, 고정형 안내 단말기처럼 유선 네트워크가 이미 설치된 환경에서는 W5500을 통해 무선 연결 관리와 RF 환경의 영향을 줄일 수 있습니다.

그러나 유선 이더넷을 사용하더라도 클라우드 처리 지연, 인터넷 경로의 혼잡, 서버 장애까지 제거되는 것은 아닙니다.

5. 실무 적용 시 주의사항

6. FAQ

Q1. AI 음성 번역기에 WIZnet W5500을 사용하는 이유는 무엇인가요?

W5500은 TCP 연결 관리와 재전송 등 지원되는 TCP/IP 프로토콜 처리를 하드웨어에서 수행합니다. 따라서 MCU가 음성 수집, 오디오 인코딩, 애플리케이션 처리 작업에 더 많은 자원을 사용할 수 있습니다. 다만 실제 CPU 부하 감소량은 펌웨어 구조와 트래픽 특성에 따라 달라집니다.

Q2. W5500을 STM32 또는 ESP32에 어떻게 연결하나요?

W5500은 SCLK, MOSI, MISO, CS를 사용하는 SPI 인터페이스로 연결합니다. 일반적으로 하드웨어 리셋 및 인터럽트 신호도 함께 구성합니다. STM32에서는 HAL SPI와 WIZnet ioLibrary를 사용할 수 있으며, ESP32에서는 ESP-IDF의 네트워크 지원 기능 또는 호환 W5500 드라이버를 활용할 수 있습니다.

Q3. 음성 번역 과정에서 W5500은 구체적으로 어떤 역할을 하나요?

W5500은 음성 애플리케이션 데이터를 유선 TCP/IP 네트워크를 통해 전송하고 수신하는 역할을 담당합니다. 음성 인코딩, 애플리케이션 메시지 생성, TLS 암호화는 MCU에서 처리하며, 음성 인식과 번역 및 합성은 클라우드 서비스가 수행합니다. W5500 자체가 AI 모델을 실행하거나 음성을 분석하는 것은 아닙니다.

Q4. 초보자도 W5500 기반 AI 번역기를 구현할 수 있나요?

기본적인 TCP 클라이언트 구현은 C 언어, SPI, IP 네트워킹을 이해한 개발자라면 접근할 수 있습니다. 하지만 완전한 음성 번역기는 오디오 처리, FreeRTOS 태스크 관리, 클라우드 API, TLS, 오류 복구 등을 포함하므로 중급 이상의 임베디드 개발 경험이 권장됩니다. 먼저 W5500의 PHY 링크와 TCP 송수신을 확인한 뒤 오디오 스트리밍을 추가하는 방식이 적합합니다.

Q5. AI 음성 스트리밍에서 W5500 Ethernet은 Wi-Fi보다 유리한가요?

고정형 단말기에서는 W5500을 통한 유선 이더넷 연결이 무선 채널 경합과 RF 간섭 문제를 줄일 수 있습니다. 반면 Wi-Fi는 이동성과 설치 편의성에서 장점이 있습니다. 실제 음성 서비스의 품질은 패킷 손실, 지연시간 분포, 연결 복구, MCU 부하, 클라우드 응답시간 등을 함께 측정하여 비교해야 합니다.

7. 출처

원문: CSDN — YinNuo AI 번역기와 WIZnet W5500 하드웨어 TCP/IP 통합

게시일: 2025년 11월 4일

원문 라이선스: CSDN에 표시된 CC BY-SA 4.0

WIZnet 기술 문서: W5500 Technical Overview

공식 드라이버: WIZnet ioLibrary_Driver — GitHub

데이터시트: W5500 Datasheet

원문에는 W5500 통합 방법이 구체적으로 설명되어 있지만, 실제 YinNuo 제품에서 사용된 하드웨어 및 펌웨어 전체 구성을 독립적으로 검증할 수 있는 자료는 확인되지 않았습니다.

따라서 원문의 성능 수치 및 예제 코드를 검증된 상용 구현 결과로 해석해서는 안 됩니다.

8. 태그

#W5500 #WIZnet #STM32 #ESP32 #AIoT #VoiceAI #VoiceTranslator #Ethernet #HardwareTCPIP #SPI #FreeRTOS #AudioStreaming
