How to Use W6300 Ethernet Controller for High-Performance Embedded Networking?
This project introduces the use of the WIZnet W6300 Ethernet controller for embedded networking applications.
How to Use W6300 Ethernet Controller for High-Performance Embedded Networking?
Summary
EN
This project introduces the use of the WIZnet W6300 Ethernet controller for embedded networking applications. Unlike earlier W5500-based designs, the W6300 supports higher performance networking with an enhanced architecture. It enables microcontrollers to implement stable TCP/IP communication with improved throughput, making it suitable for Industrial IoT systems requiring faster and more scalable Ethernet connectivity.
KR
이 프로젝트는 WIZnet W6300 이더넷 컨트롤러를 활용한 임베디드 네트워크 구현 방법을 소개합니다. 기존 W5500 기반 설계와 비교하여 W6300은 향상된 구조와 더 높은 성능을 제공하며, 안정적인 TCP/IP 통신과 향상된 처리량을 지원합니다. 이는 고속 데이터 처리가 필요한 산업용 IoT 시스템에 적합합니다.
What the Project Does
EN
The article explains how to use the W6300 Ethernet controller to build a high-performance embedded networking system.
The architecture consists of three layers:
Device Layer
- Microcontroller (MCU)
- WIZnet W6300 Ethernet controller
- Peripheral devices or sensors
Network Layer
- Wired Ethernet communication
- Hardware-based TCP/IP stack
- LAN or industrial network infrastructure
Application Layer
- TCP/UDP communication services
- Data transmission and monitoring
- Industrial control or IoT backend integration
Typical workflow:
- Initialize the W6300 Ethernet controller.
- Configure network parameters (MAC, IP, gateway, subnet).
- Open sockets for TCP or UDP communication.
- Exchange data with remote systems or servers.
- Handle incoming control commands or data streams.
The focus of the project is improving network throughput and scalability compared to earlier Ethernet controllers.
KR
이 글은 W6300 이더넷 컨트롤러를 활용한 고성능 임베디드 네트워크 시스템 구현 방법을 설명합니다.
시스템 구조는 다음과 같이 구성됩니다.
Device Layer
- 마이크로컨트롤러(MCU)
- WIZnet W6300 이더넷 컨트롤러
- 센서 및 주변 장치
Network Layer
- 유선 Ethernet 통신
- 하드웨어 기반 TCP/IP 스택
- LAN 또는 산업용 네트워크 인프라
Application Layer
- TCP/UDP 통신 서비스
- 데이터 전송 및 모니터링
- 산업용 제어 시스템 또는 IoT 서버 연동
동작 과정:
- W6300 컨트롤러를 초기화합니다.
- MAC, IP, Gateway, Subnet 등 네트워크 설정을 수행합니다.
- TCP 또는 UDP 소켓을 생성합니다.
- 서버 또는 장치와 데이터를 송수신합니다.
- 제어 명령 및 데이터 스트림을 처리합니다.
이 프로젝트는 기존 Ethernet 컨트롤러 대비 더 높은 처리량과 확장성 확보에 중점을 둡니다.
Where WIZnet Fits
EN
The WIZnet W6300 Ethernet controller is the core networking component of this system.
Its role includes:
- Hardware TCP/IP processing
- High-performance Ethernet communication
- Efficient socket management
- Reduced MCU processing overhead
Compared to W5500, the W6300 is designed for higher throughput and improved scalability, making it suitable for:
- Industrial IoT gateways
- High-speed data acquisition systems
- Multi-device network environments
KR
WIZnet W6300 이더넷 컨트롤러는 이 시스템의 핵심 네트워크 구성 요소입니다.
주요 역할:
- TCP/IP 프로토콜 하드웨어 처리
- 고성능 Ethernet 통신 지원
- 효율적인 소켓 관리
- MCU 처리 부하 감소
W5500과 비교하여 W6300은 더 높은 처리량과 확장성을 제공하며 다음과 같은 환경에 적합합니다.
- 산업용 IoT 게이트웨이
- 고속 데이터 수집 시스템
- 다중 장치 네트워크 환경
Implementation Notes
The article describes the initialization and configuration process for the W6300 controller.
However, the full verified source code was not available.
Conceptual integration example based on WIZnet ioLibrary
// Initialize network buffers and controller
wizchip_init(txsize, rxsize);
// Set network information
wiz_NetInfo netinfo = {
.mac = {0x00,0x08,0xDC,0x11,0x22,0x33},
.ip = {192,168,0,100},
.sn = {255,255,255,0},
.gw = {192,168,0,1}
};
// Apply settings
wizchip_setnetinfo(&netinfo);
EN Explanation
After initialization, the system can create multiple sockets and handle high-throughput communication with external servers.
KR 설명
초기화 이후 시스템은 다중 소켓을 생성하여 외부 서버와 고속 데이터 통신을 수행할 수 있습니다.
Practical Tips / Pitfalls
EN
- Ensure SPI or parallel interface timing is correctly configured.
- Validate Ethernet link status before starting communication.
- Optimize socket allocation for high-throughput applications.
- Use static IP for deterministic industrial networking.
- Monitor memory usage when handling multiple connections.
KR
- SPI 또는 병렬 인터페이스 타이밍을 정확히 설정합니다.
- 통신 시작 전에 Ethernet 링크 상태를 확인합니다.
- 고속 통신을 위해 소켓 할당을 최적화합니다.
- 산업용 환경에서는 고정 IP 사용을 권장합니다.
- 다중 연결 시 메모리 사용량을 관리합니다.
FAQ
Q1: Why use W6300 instead of W5500?
EN:
W6300 offers improved performance and scalability, making it more suitable for high-throughput applications.
KR:
W6300은 더 높은 성능과 확장성을 제공하여 고속 데이터 처리 환경에 적합합니다.
Q2: How does W6300 connect to the MCU?
EN:
It can connect via SPI or parallel interface depending on the design requirements.
KR:
설계에 따라 SPI 또는 병렬 인터페이스로 MCU와 연결할 수 있습니다.
Q3: What role does W6300 play in this system?
EN:
It acts as the network interface, handling TCP/IP communication and enabling data exchange with external systems.
KR:
TCP/IP 통신을 처리하며 외부 시스템과 데이터 교환을 가능하게 하는 네트워크 인터페이스 역할을 합니다.
Q4: Is W6300 suitable for Industrial IoT?
EN:
Yes, especially for applications requiring higher bandwidth and multiple connections.
KR:
네, 특히 높은 대역폭과 다중 연결이 필요한 산업용 IoT 환경에 적합합니다.
Q5: How does W6300 compare with software TCP/IP stacks?
EN:
W6300 offloads networking tasks to hardware, reducing MCU workload and improving system efficiency.
KR:
W6300은 네트워크 처리를 하드웨어에서 수행하여 MCU 부하를 줄이고 시스템 효율을 향상시킵니다.

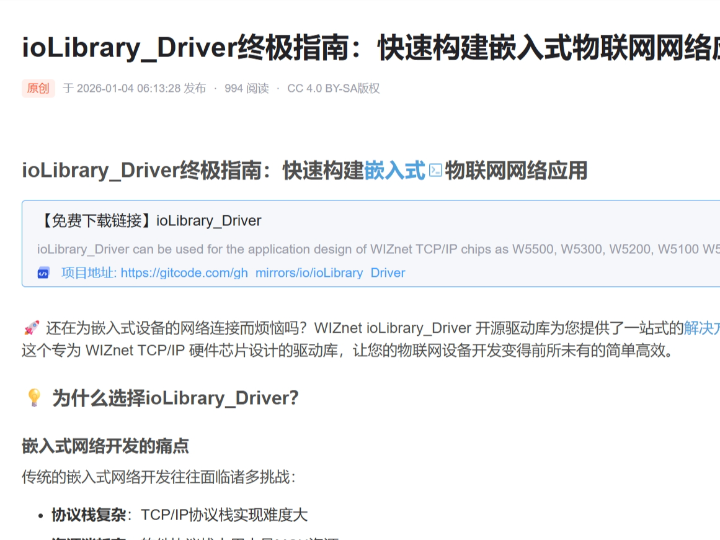

Source
Original Article
https://blog.csdn.net/gitblog_00918/article/details/156556430
License: CC BY-SA 4.0
