How to Run an FTP Server with WIZnet W5500 on STM32F10x?

Summary

This STM32F10x maker project builds an FTP server with the WIZnet W5500 Ethernet controller and WIZnet ioLibrary. The STM32 initializes W5500 over SPI, configures TCP sockets for FTP control and data transfer, connects the FTP daemon to a FATFS-backed file layer, and verifies upload/download behavior with FileZilla. W5500’s role is the wired TCP/IP socket engine that carries FTP control commands and file payloads between the MCU board and a PC.

What the Project Does

The project demonstrates file transfer between an STM32F10x board and a PC using FTP over Ethernet. FTP uses a TCP control connection, typically port 21, and a separate TCP data connection, typically port 20, so the example is more complex than a single-socket TCP echo test. The article explains both active and passive FTP modes and then adapts WIZnet ioLibrary’s FTP server files for the STM32 + W5500 environment.

The firmware stack combines several layers: STM32 board initialization, CPU Flash and FATFS-style file operations, W5500 SPI platform support, W5500 network configuration, FTP command parsing, and FileZilla-based PC testing. The author states that ftpd.c and ftpd.h came from the ioLibrary FTP Server library but required modification, including adding scan_files() and changing ftpd.c behavior after FileZilla testing.

The tested flow is: initialize the file workspace, create/read sample files in CPU Flash, initialize W5500, set local network information, open a TCP socket, initialize the FTP daemon, and repeatedly run ftpd_run() while FileZilla connects from the PC. The article reports that the modified version can transfer a single file in both directions for the test purpose.

Where WIZnet Fits

The exact WIZnet product is W5500. In this project, W5500 is the Ethernet controller and TCP/IP offload device between the STM32F10x firmware and the LAN. The STM32 handles file-system operations, FTP command parsing, UART logs, and application state. W5500 handles the Ethernet MAC/PHY, TCP socket state, packet buffering, and SPI-accessible socket registers.

This matters because FTP needs multiple TCP paths and persistent socket-state handling. The code uses W5500 sockets for FTP control channels and a data channel: CTRL_SOCK, DATA_SOCK, and CTRL_SOCK1 are mapped to socket numbers 1, 2, and 3, while FTP control and data ports are defined as 21 and 20.

W5500 is a hardwired TCP/IP stack internet controller with SPI up to 80 MHz, embedded 10/100 Ethernet MAC and PHY, TCP/UDP/IPv4 support, 8 independent sockets, and 32 KB internal Tx/Rx buffer memory. WIZnet also documents ioLibrary as an MCU-independent library for W5x00 and W6x00 chips, with services including DHCP, DNS, MQTT, SNTP, TFTP, and HTTP Server.

Implementation Notes

File: ftpd.c
What it configures: FTP login state, working directory, local IP, and FTP control sockets.
Why it matters: FTP is command-driven. The server must be ready to accept control connections on port 21 before it can process USER, PASS, LIST, RETR, STOR, and related commands.

void ftpd_init(uint8_t * src_ip)
{
    ftp.state = FTPS_NOT_LOGIN;
    ftp.current_cmd = NO_CMD;
    ftp.dsock_mode = ACTIVE_MODE;

    FTP_Port = 35000;
    strcpy(ftp.workingdir, "/");
    socket(CTRL_SOCK, Sn_MR_TCP, IPPORT_FTP, 0x0);
    socket(CTRL_SOCK1, Sn_MR_TCP, IPPORT_FTP, 0x0);
}

This snippet exists to bind W5500 TCP sockets to FTP control behavior. The same source stores username/password state, working directory state, and the local IP used for FTP data-session handling.

File: ftpd.c
What it configures: FTP control-socket state handling with W5500 socket registers.
Why it matters: The server must move between closed, initialized, listening, established, and close-wait states without assuming that the PC client remains connected.

Sn_SR_Value = getSn_SR(CTRL_SOCK);

switch(Sn_SR_Value)
{
    case SOCK_ESTABLISHED:
        ret = send(CTRL_SOCK, (uint8_t *)dbuf,
                   strlen((const char *)dbuf));
        break;

    case SOCK_CLOSED:
        socket(CTRL_SOCK, Sn_MR_TCP, IPPORT_FTP, 0x0);
        break;

    case SOCK_INIT:
        listen(CTRL_SOCK);
        break;
}

This is the core W5500 network-stack pattern in the FTP server. The firmware reads the W5500 socket-state register, sends the FTP banner after connection, recreates the socket if it is closed, and enters listen() when the socket is initialized.

Practical Tips / Pitfalls

• Verify W5500 SPI read/write before testing FTP. The repository’s troubleshooting notes recommend checking SPI access and chip-version reading first.
• Treat FTP as a multi-socket protocol. Control and data paths are separate, so socket allocation and close/reopen behavior must be explicit.
• Keep FATFS and network buffers separate. W5500 provides internal socket buffers, but file read/write still needs MCU-side buffers and careful _MAX_SS handling.
• Test both upload and download with the same client tool. The article used FileZilla and modified ftpd.c after client-side testing.
• Be careful with active/passive mode behavior. The article notes FileZilla configuration differences around passive settings and server-side transfer behavior.
• Add timeout and recovery paths. The code includes timeout counters and socket disconnect handling, which are necessary because FTP clients may leave control or data sockets open.

FAQ

Q: Why use WIZnet W5500 for an FTP server on STM32F10x?
A: FTP needs reliable TCP sockets for both control commands and file data. W5500 provides hardwired TCP/IP, an embedded 10/100 Ethernet MAC/PHY, 8 sockets, and 32 KB internal Tx/Rx buffer memory, so the STM32 can focus on FATFS, command parsing, and file handling instead of running a full software TCP/IP stack.

Q: How does W5500 connect to the STM32F10x platform?
A: The project initializes SPI1, W5500 reset, and W5500 interrupt pins, then calls wizchip_initialize() to register chip-select, single-byte SPI, and multi-byte SPI functions before using socket APIs. The article also checks the W5500 version and PHY status before applying network settings.

Q: What role does W5500 play in this FTP project?
A: W5500 is the TCP socket engine for the FTP server. It provides the control connection on FTP port 21, supports the data-transfer path, exposes socket states through registers such as Sn_SR, and moves FTP command and file payload data through wired Ethernet.

Q: Can beginners follow this maker project?
A: Yes, but it is best for makers who already understand STM32 peripheral initialization, SPI, TCP sockets, and basic file-system concepts. Compared with a TCP echo example, this project adds FTP command parsing, active/passive transfer behavior, file listing, file upload, and file download.

Q: How does W5500 compare with ENC28J60 for this FTP server use case?
A: W5500 integrates a hardwired TCP/IP stack, 8 independent sockets, and 32 KB internal socket buffer memory, which is useful for FTP’s multiple TCP paths. ENC28J60 is a 10Base-T Ethernet controller with an SPI interface; Microchip’s product page identifies it as a stand-alone Ethernet controller, and ENC28J60-based designs usually require more TCP/IP stack work in the MCU firmware.

Source

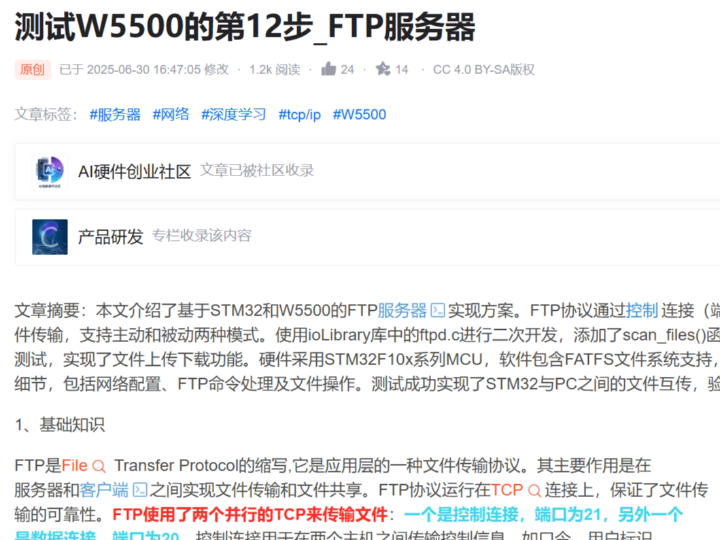

Original article: CSDN, “测试W5500的第12步_FTP服务器,” first published on 2025-06-30 and marked as CC 4.0 BY-SA.

Source repository referenced by the article: WIZnet HK, STM32F10x_W5500_Examples, licensed under Mulan PSL v2. The repository describes 18.FTP_Server as an FTP server mode example where other devices can download files by accessing the server.

WIZnet product reference: W5500 documentation and ioLibrary Driver documentation.

Alternative reference for comparison: Microchip ENC28J60 product page.

Tags

#W5500 #WIZnet #STM32F10x #STM32F103 #FTPServer #FileZilla #FATFS #Ethernet #SPI #ioLibrary #EmbeddedC #Maker #NetworkStack #ENC28J60
