How to Design Industrial IoT Ethernet Access with WIZnet W5500 on MCU Platforms?

Summary

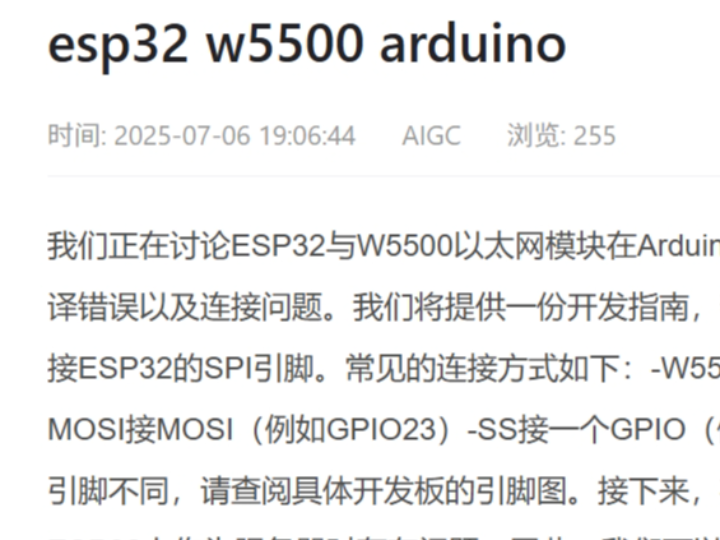

This Industrial IoT architecture uses WIZnet W5500 as a wired Ethernet controller for MCU-based commercial devices. The provided CSDN Wenku answer page could not be directly fetched during verification, so no project-specific source code can be quoted. At the architecture level, W5500 fits as an SPI-connected Ethernet controller that provides the Ethernet MAC/PHY, hardwired TCP/IP stack, hardware sockets, and internal packet buffers, allowing the MCU to focus on device control, protocol framing, diagnostics, and recovery behavior instead of running a full software TCP/IP stack.

What the Project Does

The target project is an Industrial IoT Ethernet interface for an MCU-based product. Typical devices include sensor controllers, serial gateways, PLC-side adapters, metering equipment, production-line data collectors, remote I/O modules, and local configuration terminals. The MCU owns the equipment-specific behavior: sampling inputs, controlling outputs, formatting messages, storing configuration, logging faults, and recovering from watchdog or communication failures.

The Ethernet path is handled through W5500. The MCU initializes SPI, resets the Ethernet controller, writes network settings such as MAC address, IP address, subnet mask, and gateway, then opens TCP or UDP sockets for application communication. Data generated by the application is copied into W5500 socket buffers and sent through the Ethernet interface. Received packets are pulled from W5500 buffers and passed back to the application protocol layer.

This structure is useful in commercial Industrial IoT because it separates product logic from transport logic. The MCU does not need to own TCP retransmission, ARP handling, socket memory, or Ethernet MAC/PHY behavior. Instead, W5500 provides a bounded hardware network subsystem that can be tested, monitored, and recovered through register and socket-state checks.

Where WIZnet Fits

The exact WIZnet product is W5500. WIZnet documents W5500 as a hardwired TCP/IP Internet controller that connects to an external MCU through SPI up to 80 MHz. It integrates a 10/100 Ethernet MAC and PHY, supports TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE, provides 8 independent sockets, and includes 32 KB internal memory for transmit and receive buffers.

In this architecture, W5500 sits between the MCU and the wired Ethernet connector. The MCU communicates with W5500 through SPI and controls the network using registers and socket commands. W5500 handles link-side Ethernet behavior, socket state transitions, packet buffering, and hardwired TCP/IP processing.

This is a practical fit for Industrial IoT because many commercial devices have limited RAM and deterministic firmware timing requirements. W5500 moves much of the network stack burden into hardware, which reduces MCU-side buffering pressure and makes it easier to separate real-time device tasks from Ethernet communication tasks.

Implementation Notes

The provided source link did not expose a verified firmware repository or readable implementation details, so this section provides an architecture explanation only.

A commercial W5500 firmware design should be divided into clear layers. The hardware layer controls SPI, chip select, reset, interrupt, delay, and board-level power sequencing. This layer must be validated first because a chip-select or SPI-mode error can look like a network-stack failure.

The W5500 driver layer reads and writes common registers, configures socket memory, opens and closes sockets, checks socket states, and moves data through TX/RX buffers. WIZnet’s documentation describes W5500 as using SPI mode 0 or 3, with 8 independent sockets and 32 KB internal Tx/Rx buffer memory.

The network configuration layer owns MAC address, static IP or DHCP policy, subnet, gateway, DNS, duplicate-IP handling, factory defaults, and configuration persistence. In an Industrial IoT device, this layer must recover from invalid saved settings without requiring firmware reflashing.

The transport layer assigns sockets to product functions. For example, one socket can handle local TCP configuration, another can publish telemetry, another can listen for UDP discovery, and another can support a maintenance channel. W5500 supports 8 simultaneous sockets, but the firmware still needs explicit ownership rules and timeout handling.

The application layer defines the industrial payload: Modbus-like register maps, sensor frames, command/response packets, alarms, logs, calibration records, or service commands. This layer should treat network loss as a normal operating condition, not as an exceptional state.

Practical Tips / Pitfalls

• Verify SPI register access before testing TCP or UDP.
• Route W5500 reset and interrupt pins; they simplify recovery and event-driven receive handling.
• Plan socket ownership early so configuration, telemetry, discovery, and diagnostics do not conflict.
• Size socket buffers by traffic pattern rather than dividing memory equally.
• Treat link loss, peer disconnect, timeout, duplicate IP, and power cycling as normal test cases.
• Log PHY link, local IP, socket state, retry count, last disconnect reason, and SPI error count for field support.

FAQ

Q: Why use WIZnet W5500 for Industrial IoT Ethernet access?
A: W5500 gives an MCU-based device wired Ethernet with hardwired TCP/IP processing, 8 sockets, and internal packet memory. That reduces the amount of TCP/IP stack code, packet buffering, and retransmission handling that must run on the MCU.

Q: How does W5500 connect to the MCU platform?
A: W5500 connects through SPI using clock, MOSI, MISO, and chip select, with reset and interrupt strongly recommended for commercial hardware. The Ethernet side uses the W5500 MAC/PHY path with the required RJ45, magnetics, power integrity, and ESD design.

Q: What role does W5500 play in this project?
A: W5500 is the wired network transport engine. The MCU writes network and socket registers, sends payloads through W5500 buffers, and reads received data from W5500 buffers. W5500 handles Ethernet MAC/PHY operation, hardwired TCP/IP behavior, socket states, and packet buffering.

Q: Can beginners follow this architecture?
A: Yes, but it should be brought up in stages. Start with SPI read/write validation, then PHY link check, static IP configuration, UDP loopback, TCP server testing, and finally the Industrial IoT application protocol.

Q: How does W5500 compare with ENC28J60?
A: ENC28J60 is a 10Base-T Ethernet controller with SPI interface, integrated MAC and 10Base-T PHY, SPI clock up to 20 MHz, and 8 KB transmit/receive packet SRAM. It gives the host MCU a lower-level Ethernet interface, so the host normally carries more responsibility for the network stack. W5500 provides a higher-level hardware TCP/IP model with 8 sockets and 32 KB internal buffer memory, which is usually simpler for commercial Industrial IoT devices that need bounded TCP/UDP connectivity rather than full stack control.

Source

Original source link: CSDN Wenku answer page provided by the user. The page could not be directly fetched during verification, so its exact license and project-specific implementation details could not be confirmed.

WIZnet product reference: W5500 documentation and technical feature list.

Alternative comparison reference: Microchip ENC28J60 product page and datasheet.

Tags

#W5500 #WIZnet #IndustrialIoT #CommercialEthernet #MCU #SPI #HardwiredTCPIP #Socket #Ethernet #NetworkArchitecture #Firmware #Registers #ENC28J60 #EmbeddedNetworking

MCU 플랫폼에서 WIZnet W5500으로 Industrial IoT Ethernet 접근을 설계하는 방법은?

요약

이 Industrial IoT 아키텍처는 WIZnet W5500을 MCU 기반 상용 장치의 유선 Ethernet 컨트롤러로 사용하는 구조입니다. 제공된 CSDN Wenku answer page는 검증 중 직접 가져올 수 없었기 때문에, 프로젝트별 소스 코드는 인용할 수 없습니다. 아키텍처 수준에서 W5500은 SPI로 연결되는 Ethernet 컨트롤러로 적합합니다. W5500은 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 하드웨어 소켓, 내부 패킷 버퍼를 제공하므로, MCU는 전체 소프트웨어 TCP/IP 스택을 실행하는 대신 장치 제어, 프로토콜 프레이밍, 진단, 복구 동작에 집중할 수 있습니다.

프로젝트가 하는 일

대상 프로젝트는 MCU 기반 제품을 위한 Industrial IoT Ethernet 인터페이스입니다. 대표적인 장치로는 sensor controller, serial gateway, PLC-side adapter, metering equipment, production-line data collector, remote I/O module, local configuration terminal이 있습니다. MCU는 장비 고유 동작을 담당합니다. 입력 샘플링, 출력 제어, 메시지 포맷팅, 설정 저장, 오류 로깅, watchdog 또는 통신 실패 이후 복구를 처리합니다.

Ethernet 경로는 W5500을 통해 처리됩니다. MCU는 SPI를 초기화하고, Ethernet 컨트롤러를 reset하며, MAC address, IP address, subnet mask, gateway 같은 네트워크 설정을 기록합니다. 이후 애플리케이션 통신용 TCP 또는 UDP 소켓을 엽니다. 애플리케이션이 생성한 데이터는 W5500 socket buffer로 복사되어 Ethernet interface를 통해 전송됩니다. 수신된 패킷은 W5500 buffer에서 읽혀 application protocol layer로 전달됩니다.

이 구조는 상용 Industrial IoT에서 유용합니다. 제품 로직과 전송 로직을 분리하기 때문입니다. MCU는 TCP retransmission, ARP handling, socket memory, Ethernet MAC/PHY behavior를 직접 소유할 필요가 없습니다. 대신 W5500은 register 및 socket-state check를 통해 테스트, 모니터링, 복구할 수 있는 제한된 하드웨어 네트워크 서브시스템을 제공합니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 정확한 WIZnet 제품은 W5500입니다. WIZnet 문서 기준으로 W5500은 외부 MCU와 최대 80 MHz SPI로 연결되는 hardwired TCP/IP Internet controller입니다. 10/100 Ethernet MAC 및 PHY를 통합하고, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE를 지원하며, 8개의 독립 소켓과 송수신 버퍼용 32 KB 내부 메모리를 제공합니다.

이 아키텍처에서 W5500은 MCU와 유선 Ethernet 커넥터 사이에 위치합니다. MCU는 SPI로 W5500과 통신하고, register 및 socket command를 사용해 네트워크를 제어합니다. W5500은 link-side Ethernet behavior, socket state transition, packet buffering, hardwired TCP/IP processing을 처리합니다.

이 구조는 Industrial IoT에 실용적으로 맞습니다. 많은 상용 장치는 RAM이 제한적이고, 펌웨어 타이밍이 예측 가능해야 합니다. W5500은 네트워크 스택 부담의 상당 부분을 하드웨어로 이동시켜 MCU 측 버퍼링 부담을 줄이고, real-time device task와 Ethernet communication task를 분리하기 쉽게 만듭니다.

구현 참고 사항

제공된 소스 링크에서는 검증 가능한 firmware repository나 읽을 수 있는 구현 세부 정보를 확인할 수 없었습니다. 따라서 이 섹션은 아키텍처 설명만 제공합니다.

상용 W5500 펌웨어 설계는 명확한 계층으로 나누는 것이 좋습니다. Hardware layer는 SPI, chip select, reset, interrupt, delay, board-level power sequencing을 제어합니다. 이 계층은 먼저 검증해야 합니다. Chip-select 또는 SPI mode 오류는 network-stack failure처럼 보일 수 있습니다.

W5500 driver layer는 common register를 읽고 쓰며, socket memory를 설정하고, socket을 열고 닫으며, socket state를 확인하고, TX/RX buffer를 통해 데이터를 이동시킵니다. W5500은 SPI mode 0 또는 3을 사용하며, 8개 독립 socket과 32 KB 내부 Tx/Rx buffer memory를 제공합니다.

Network configuration layer는 MAC address, static IP 또는 DHCP policy, subnet, gateway, DNS, duplicate-IP handling, factory default, configuration persistence를 담당합니다. Industrial IoT 장치에서는 저장된 설정이 잘못된 경우에도 firmware reflashing 없이 복구할 수 있어야 합니다.

Transport layer는 socket을 제품 기능에 할당합니다. 예를 들어 하나의 socket은 local TCP configuration을 처리하고, 다른 socket은 telemetry를 publish하며, 또 다른 socket은 UDP discovery를 listen하고, 별도 socket은 maintenance channel을 지원할 수 있습니다. W5500은 8개의 동시 socket을 지원하지만, 펌웨어에는 명확한 socket ownership rule과 timeout handling이 필요합니다.

Application layer는 산업용 payload를 정의합니다. 여기에는 Modbus-like register map, sensor frame, command/response packet, alarm, log, calibration record, service command가 포함될 수 있습니다. 이 계층은 network loss를 예외 상황이 아니라 정상적으로 발생할 수 있는 운영 상태로 취급해야 합니다.

실무 팁 / 주의점

• TCP 또는 UDP를 테스트하기 전에 SPI register access를 먼저 검증해야 합니다.
• W5500 reset 및 interrupt pin을 라우팅하는 것이 좋습니다. 복구와 event-driven receive handling이 쉬워집니다.
• Configuration, telemetry, discovery, diagnostics가 충돌하지 않도록 socket ownership을 초기에 계획해야 합니다.
• Socket buffer는 균등 분할이 아니라 traffic pattern 기준으로 설정해야 합니다.
• Link loss, peer disconnect, timeout, duplicate IP, power cycling을 정상 테스트 항목으로 다뤄야 합니다.
• Field support를 위해 PHY link, local IP, socket state, retry count, last disconnect reason, SPI error count를 기록해야 합니다.

FAQ

Q: Industrial IoT Ethernet 접근에 왜 WIZnet W5500을 사용하나요?
A: W5500은 MCU 기반 장치에 hardwired TCP/IP processing, 8개 socket, 내부 packet memory를 갖춘 유선 Ethernet을 제공합니다. 따라서 MCU에서 실행해야 하는 TCP/IP stack code, packet buffering, retransmission handling 부담을 줄일 수 있습니다.

Q: W5500은 MCU 플랫폼에 어떻게 연결되나요?
A: W5500은 clock, MOSI, MISO, chip select를 사용하는 SPI로 연결됩니다. 상용 하드웨어에서는 reset과 interrupt도 강하게 권장됩니다. Ethernet 측에는 W5500 MAC/PHY 경로와 함께 RJ45, magnetics, power integrity, ESD 설계가 필요합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 유선 네트워크 전송 엔진입니다. MCU는 network 및 socket register를 기록하고, W5500 buffer를 통해 payload를 보내며, 수신 데이터를 W5500 buffer에서 읽습니다. W5500은 Ethernet MAC/PHY 동작, hardwired TCP/IP behavior, socket state, packet buffering을 담당합니다.

Q: 초보자도 이 아키텍처를 따라갈 수 있나요?
A: 가능합니다. 다만 단계적으로 bring-up해야 합니다. SPI read/write 검증, PHY link 확인, static IP 설정, UDP loopback, TCP server 테스트, 마지막으로 Industrial IoT application protocol 구현 순서가 적절합니다.

Q: W5500은 ENC28J60과 비교하면 어떤 차이가 있나요?
A: ENC28J60은 SPI interface, integrated MAC 및 10Base-T PHY, 최대 20 MHz SPI clock, 8 KB transmit/receive packet SRAM을 갖춘 10Base-T Ethernet controller입니다. Host MCU에 더 낮은 수준의 Ethernet interface를 제공하므로, 일반적으로 host가 network stack에 대해 더 많은 책임을 가집니다. W5500은 8개 socket과 32 KB 내부 buffer memory를 갖춘 더 높은 수준의 hardware TCP/IP 모델을 제공합니다. 전체 stack 제어보다 제한된 TCP/UDP 연결이 필요한 상용 Industrial IoT 장치에는 W5500이 보통 더 단순합니다.

출처

Original source link: 사용자가 제공한 CSDN Wenku answer page. 검증 중 해당 페이지를 직접 가져올 수 없었으므로, 정확한 라이선스와 프로젝트별 구현 세부 정보는 확인할 수 없었습니다.
https://wenku.csdn.net/answer/6n9jvexd20

WIZnet product reference: W5500 documentation and technical feature list.
https://docs.wiznet.io/Product/Chip/Ethernet/W5500

Alternative comparison reference: Microchip ENC28J60 product page and datasheet.
https://www.microchip.com/en-us/product/ENC28J60
