Summary

This project uses the WIZnet W55RP20-EVB-PICO to build a fixed-site environmental monitoring node that measures Geiger–Müller pulse activity, temperature, and humidity. The W55RP20 runs the acquisition, storage, local dashboard, and remote-upload logic, while its integrated W5500 controller provides wired Ethernet and hardware TCP/IP processing for local and Internet-connected monitoring.

What the Project Does

The system converts radiation events from a Geiger–Müller tube into timestamped environmental records. A high-voltage circuit drives the tube, a conditioning stage converts each detected event into a microcontroller-compatible pulse, and the firmware calculates counts per second, counts per minute, and an estimated dose rate. Temperature and humidity readings are added to the same record.

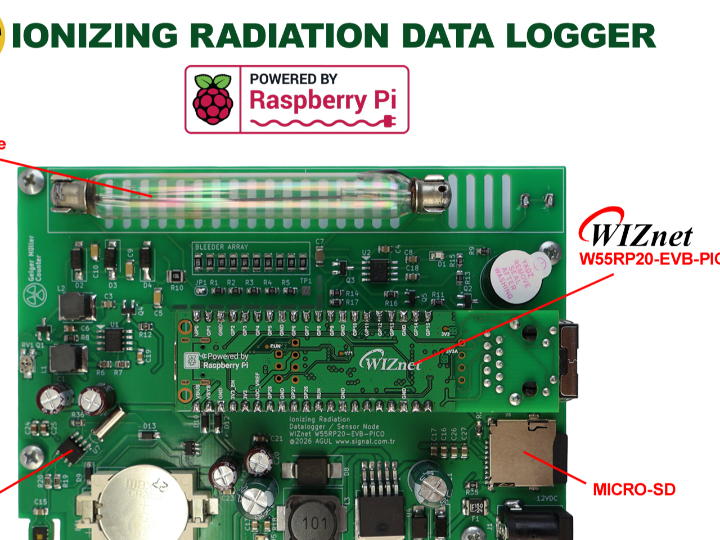

The hardware combines several subsystems on a custom carrier PCB:

• A W55RP20-EVB-PICO for processing and Ethernet communication
• A Geiger–Müller tube, high-voltage generator, and pulse-conditioning circuit
• An HDC1080 temperature and humidity sensor
• A PCF8563T real-time clock with backup power
• An SPI SD-card socket
• Power conversion from the external input to 5 V and 3.3 V rails

The schematic places the environmental sensor and RTC on I²C connections, the SD card on SPI, and the conditioned radiation pulse on a GPIO input. The W55RP20-EVB-PICO connects through its Pico-compatible header, so the external PCB does not require a separate W5500 module or an external MCU-to-Ethernet wiring harness.

Each measurement is written to the SD card in CSV format before remote transmission is attempted. The board also serves a local browser interface that displays current readings and historical SD-card records. At a configurable interval, it can send the same record to a PHP endpoint, which validates the device credentials and stores the data in MySQL. A separate remote dashboard reads the database and updates its charts through AJAX.

This separation creates two monitoring paths:

1. Local path: sensor data → W55RP20 → SD card → embedded web dashboard
2. Remote path: sensor data → W55RP20 → Ethernet → PHP endpoint → MySQL → hosted dashboard

The local path remains useful when Internet access fails, while the remote path supports centralized observation from another site. The design is intended for education, development, and long-duration environmental logging rather than certified radiation dosimetry.

Where WIZnet Fits

The W55RP20 combines an RP2040 microcontroller, a W5500 wired Ethernet controller, and flash memory in one package. The W5500 portion implements the IPv4 TCP/IP stack in hardware and provides eight hardware sockets with 32 KB of internal TX/RX buffer memory. The RP2040 portion remains responsible for pulse counting, sensor acquisition, storage, HTTP application logic, and dashboard generation.

That division is useful in this system because several operations can overlap: radiation pulses must be counted without loss, environmental sensors must be sampled, SD-card writes must complete, a local web server may be serving a browser, and a remote HTTP client may be waiting for a response. Hardware TCP/IP processing reduces the amount of protocol-stack work handled by the RP2040, although HTTP parsing, application state, authentication, and TLS remain firmware responsibilities.

Wired Ethernet also matches the fixed-site monitoring architecture. It provides direct access from a local browser, does not require wireless credential provisioning, and avoids dependence on local RF conditions. This is an engineering trade-off rather than a universal advantage: Ethernet requires a cable and nearby network infrastructure, while Wi-Fi, cellular, or LoRaWAN can be more appropriate when the measurement point cannot be wired.

Implementation Notes

The project page links a public firmware archive, Gerber files, KiCad resources, and a schematic. The schematic and system description were available for review, but the downloadable firmware archive could not be inspected through the available source reader. Firmware excerpts are therefore not reproduced here.

The whitepaper provides this server request format for logdata.php:

logdata.php?sensorid=*******&apikey=******&secret=******&date=01.08.2026&time=14.12.06&radiation=0.10556&temp=28.56&hum=57.64&cpm=13.00&cps=0.00

The request carries device identity, credentials, timestamp, dose-rate estimate, temperature, humidity, CPM, and CPS in one transaction. The server validates the identity fields, filters numeric values, and updates an existing database row when the same device and measurement time are received again. A duplicate counter records repeated submissions.

Writing the CSV record before making the network request is an important part of the design. A short remote-request timeout prevents an unreachable server from indefinitely blocking acquisition, while the SD card preserves the original measurement for later recovery or retransmission.

The source uses several server-side names: logdata.php for the illustrated ingest request, logger.php when describing the downloadable files, and both dashboard.php and geiger_dashboard.php for the remote interface. These names should be checked against the released archive before configuring the device or server.

When HTTPS is selected, the W5500 still offloads TCP/IP, but it does not provide hardware TLS processing. Certificate validation, encryption, and TLS session memory must be handled by software on the RP2040. Socket allocation should also account for the local web server, active browser connections, DNS or DHCP activity, and the remote logging client.

Practical Tips / Pitfalls

• Treat the Geiger high-voltage section as a safety-critical circuit. Maintain clearance from low-voltage GPIO, Ethernet, SD-card, and sensor traces, and discharge the multiplier before handling the board. The schematic includes a test point associated with the high-voltage network.
• Confirm the installed tube before selecting the CPM-to-µSv/h coefficient. The article text identifies a J305-type tube, while the schematic labels the tube as SBM20; those tube types must not share an unverified conversion factor.
• Preserve the local-first write sequence. Flush complete CSV records and use the RTC timestamp so an Internet outage or reboot does not leave ambiguous record ordering.
• Handle DHCP failure, static-IP fallback, PHY link loss, DNS timeouts, and server reconnection as separate states. Network recovery should not suspend pulse counting or environmental sampling.
• Budget the W5500 sockets deliberately. Limit simultaneous dashboard clients and close failed remote connections promptly so the logging client cannot exhaust the available hardware sockets.
• Avoid sending persistent secrets through unencrypted HTTP query strings. With HTTPS, also consider certificate storage, clock validity, RP2040 memory use, and server-log exposure of query parameters.
• Keep the switching regulator, NE555 oscillator, high-voltage multiplier, and Ethernet magnetics away from the pulse input and I²C traces. Validate pulse counts with the Ethernet link active and during SD writes to identify noise-related false events.

FAQ

Q: Why is the W55RP20 used for this environmental monitoring system?
A: It combines the RP2040 and W5500 in one package, allowing the MCU to handle pulse acquisition, sensors, storage, and web application logic while the W5500 handles IPv4 TCP/IP processing and socket buffering. This reduces board complexity compared with using a separate RP2040 and Ethernet module and supports concurrent local and remote network services.

Q: How does the W55RP20 connect to the project hardware?
A: The W55RP20-EVB-PICO mounts on a Pico-compatible 40-pin footprint. Ethernet is already integrated into the evaluation board, so no external SPI connection to a separate W5500 is required. The carrier board uses GPIO for the conditioned Geiger pulse, I²C for the HDC1080 and PCF8563T, and SPI for the SD card.

Q: What role does the W55RP20 play in this specific project?
A: It is the central acquisition and communications controller. It counts radiation pulses, calculates CPS and CPM, reads temperature and humidity, obtains timestamps, writes CSV records, serves the local dashboard, stores remote-server settings, and submits records to the PHP/MySQL service over Ethernet.

Q: Can beginners reproduce this project?
A: The Arduino-based firmware and Pico-style board reduce the software entry barrier, but the complete system is not a basic starter circuit. Reproduction requires experience with interrupt-driven pulse counting, SPI and I²C peripherals, SD-card failure handling, IP configuration, server deployment, and safe construction of a Geiger-tube high-voltage supply.

Q: How does W55RP20 Ethernet compare with Wi-Fi, cellular, and LoRaWAN?
A: W55RP20 Ethernet is well suited to powered, fixed locations where a LAN cable is available and the device must host a local web page while also uploading records. Wi-Fi removes the cable but adds wireless provisioning and RF-link recovery. Cellular works beyond the local LAN but adds modem power, SIM management, and recurring service costs. LoRaWAN fits small, infrequent telemetry packets, but its constrained payload and gateway model are less suitable for directly serving the project’s local dashboard. The SD-first architecture remains valuable with any of these uplinks.

Source

Original project: Signal Elektronik, “WIZnet W55RP20 Geiger Muller Ionizing Radiation & TH Logger,” published August 1, 2026.

Hardware schematic: geiger_counter.kicad_sch, one-page KiCad schematic covering the W55RP20-EVB-PICO carrier, Geiger circuitry, SD card, RTC, environmental sensor, and power supplies.

Product documentation: WIZnet W55RP20 and W55RP20-EVB-PICO documentation.

License: CC BY-NC-SA 4.0. The project page permits personal and non-commercial use; commercial use requires written permission from Aytaç Gül / Signal Elektronik Ltd.

Tags

#W55RP20 #W55RP20EVBPICO #W5500 #GeigerMuller #RadiationMonitoring #EnvironmentalMonitoring #Ethernet #DataLogger #RP2040 #SDCard #IoT #MySQL
