How to Build a W5500-Based Ethernet Communication System for Embedded IoT Devices?
This project demonstrates how an embedded system can implement stable Ethernet communication using the WIZnet W5500 Ethernet controller.
How to Build a W5500-Based Ethernet Communication System for Embedded IoT Devices?
Summary
EN
This project demonstrates how an embedded system can implement stable Ethernet communication using the WIZnet W5500 Ethernet controller. The design focuses on establishing TCP/IP connectivity through the W5500 hardware stack, allowing microcontrollers to communicate with remote servers or network services. This architecture is commonly used in Industrial IoT applications where reliable wired networking is required.
KR
이 프로젝트는 WIZnet W5500 이더넷 컨트롤러를 사용하여 임베디드 시스템에서 안정적인 Ethernet 통신을 구현하는 방법을 설명합니다. W5500의 하드웨어 TCP/IP 스택을 활용하여 MCU가 서버나 네트워크 서비스와 통신할 수 있도록 설계되었습니다. 이러한 구조는 안정적인 유선 네트워크가 필요한 산업용 IoT 시스템에서 널리 사용됩니다.
What the Project Does
EN
The project introduces a typical embedded Ethernet communication architecture using the W5500 network controller.
The system includes the following components.
Device Layer
Microcontroller-based embedded system
WIZnet W5500 Ethernet controller
Sensors or external peripherals
Network Layer
Wired Ethernet communication
TCP/IP stack implemented in the W5500
Local router or industrial network infrastructure
Application Layer
TCP or UDP communication with remote services
Data acquisition and monitoring
Remote command execution
Operational flow:
The MCU initializes the W5500 Ethernet controller.
Network parameters such as MAC address, IP address, gateway, and subnet mask are configured.
The device opens TCP or UDP sockets.
Data is transmitted to remote servers or control systems.
Commands or responses are received and processed by the device.
This architecture is commonly used in industrial automation, device monitoring systems, and network-enabled embedded products.
KR
이 프로젝트는 W5500 네트워크 컨트롤러를 사용하는 임베디드 Ethernet 통신 구조를 설명합니다.
시스템 구성은 다음과 같습니다.
Device Layer
MCU 기반 임베디드 장치
WIZnet W5500 이더넷 컨트롤러
센서 또는 외부 장치
Network Layer
유선 Ethernet 통신
W5500 하드웨어 TCP/IP 스택
로컬 네트워크 라우터 또는 산업용 네트워크
Application Layer
서버와의 TCP 또는 UDP 통신
데이터 수집 및 모니터링
원격 제어 명령 처리
동작 과정:
MCU가 W5500을 초기화합니다.
MAC, IP, Gateway, Subnet 등의 네트워크 설정을 수행합니다.
TCP 또는 UDP 소켓을 생성합니다.
데이터를 서버 또는 제어 시스템으로 전송합니다.
서버에서 전송된 명령을 수신하여 장치를 제어합니다.
이 구조는 산업 자동화, 장치 모니터링, 네트워크 기반 임베디드 시스템에서 많이 사용됩니다.
Where WIZnet Fits
EN
The WIZnet W5500 Ethernet controller is responsible for managing network communication.
Key functions include:
Hardware TCP/IP protocol processing
Integrated Ethernet MAC and PHY interface
Support for 8 simultaneous network sockets
SPI communication interface with the MCU
Because networking is handled by the W5500 hardware, the microcontroller does not need to implement complex TCP/IP stacks.
Advantages include:
Lower CPU utilization
Reduced memory requirements
Simplified firmware development
Stable network communication
These characteristics make the W5500 a practical solution for Industrial IoT devices that require reliable Ethernet connectivity.
KR
WIZnet W5500 이더넷 컨트롤러는 시스템의 네트워크 통신을 담당합니다.
주요 기능:
TCP/IP 프로토콜 하드웨어 처리
Ethernet MAC 및 PHY 통합
최대 8개의 네트워크 소켓 지원
MCU와의 SPI 인터페이스
W5500이 네트워크 처리를 담당하기 때문에 MCU는 복잡한 TCP/IP 스택을 구현할 필요가 없습니다.
장점:
CPU 사용률 감소
메모리 사용량 감소
펌웨어 개발 단순화
안정적인 네트워크 통신
이러한 특성은 안정적인 Ethernet 통신이 필요한 산업용 IoT 장치에 적합합니다.
Implementation Notes

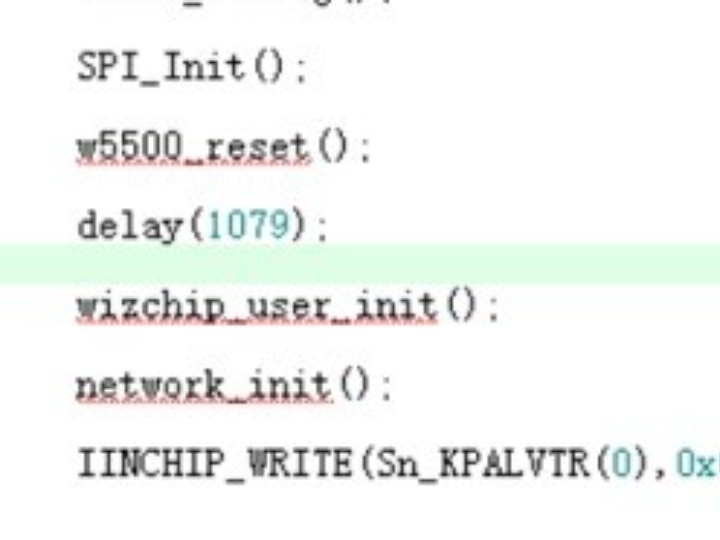

The project describes the typical initialization procedure used to configure the W5500 network interface.
Conceptual integration example based on WIZnet ioLibrary
// Register SPI communication callbacks
reg_wizchip_spi_cbfunc(spi_read, spi_write);
// Configure socket buffers
uint8_t txsize[8] = {2,2,2,2,2,2,2,2};
uint8_t rxsize[8] = {2,2,2,2,2,2,2,2};
wizchip_init(txsize, rxsize);
// Configure network parameters
wiz_NetInfo netinfo = {
.mac = {0x00,0x08,0xDC,0x11,0x22,0x33},
.dhcp = NETINFO_DHCP
};
wizchip_setnetinfo(&netinfo);
EN Explanation
After initialization, the embedded system can create TCP or UDP sockets and exchange data with network services.
KR 설명
초기화 이후 장치는 TCP 또는 UDP 소켓을 생성하여 네트워크 서비스와 데이터를 송수신할 수 있습니다.
Practical Tips / Pitfalls
EN
Ensure stable SPI communication between the MCU and W5500.
Verify Ethernet cable connection and PHY link status.
Use static IP configuration in industrial environments.
Monitor socket usage when multiple network services are running.
Implement reconnection logic for robust network operation.
KR
MCU와 W5500 사이 SPI 통신 안정성을 확인합니다.
Ethernet 케이블 및 PHY 링크 상태를 확인합니다.
산업 환경에서는 고정 IP 사용을 권장합니다.
여러 네트워크 서비스를 사용할 경우 소켓 사용량을 관리합니다.
안정적인 동작을 위해 재연결 로직을 구현합니다.
FAQ
Q1: Why use W5500 instead of implementing a software TCP/IP stack?
EN:
The W5500 includes a hardware TCP/IP stack that reduces CPU usage and simplifies network implementation.
KR:
W5500은 하드웨어 TCP/IP 스택을 제공하여 CPU 부하를 줄이고 네트워크 구현을 단순화합니다.
Q2: How does the W5500 connect to the MCU?
EN:
The W5500 connects through an SPI interface using MOSI, MISO, SCK, and CS pins.
KR:
W5500은 MOSI, MISO, SCK, CS 핀을 사용하는 SPI 인터페이스로 MCU와 연결됩니다.
Q3: What role does W5500 play in this system?
EN:
It provides the Ethernet network interface used to communicate with remote servers or services.
KR:
W5500은 서버나 네트워크 서비스와 통신하기 위한 Ethernet 네트워크 인터페이스 역할을 합니다.
Q4: Can beginners implement this project?
EN:
Developers with basic embedded programming knowledge and SPI communication experience should be able to implement it.
KR:
기본적인 임베디드 프로그래밍과 SPI 통신 경험이 있다면 구현할 수 있습니다.
Q5: How does W5500 compare with ENC28J60?
EN:
W5500 integrates a full hardware TCP/IP stack, while ENC28J60 requires a software stack on the MCU.
KR:
W5500은 하드웨어 TCP/IP 스택을 포함하지만 ENC28J60은 MCU에서 소프트웨어 스택이 필요합니다.
Source
Original Forum Post
https://bbs.eeworld.com.cn/thread-1293237-1-1.html
