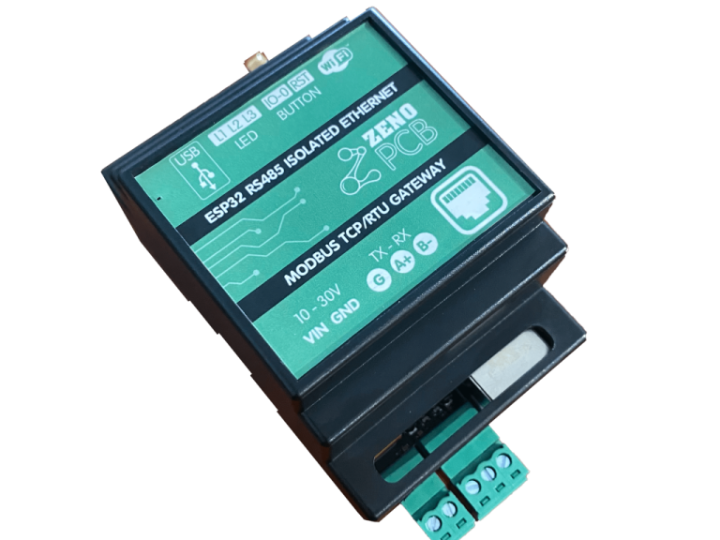

Mạch ESP32 RS485 Modbus RTU TCP/IP Ethernet ZenoLAN0105 là phiên bản đầy đủ của Thiết bị gateway chuyển đổi Modbus RTU RS485 sang Modbus TCP/IP Ethernet ZenoLAN0505, tích hợp vi điều khiển ESP32 và chip mạng W5500.

Mạch được thiết kế nhỏ gọn, phù hợp với các dự án nhúng do khách hàng tự phát triển sản phẩm OEM hoặc tích hợp vào tủ điện công nghiệp.

Thông số kỹ thuật:

• Vi điều khiển chính: ESP32 (WiFi + Bluetooth)
• Giao tiếp Ethernet: W5500 (SPI-based, hỗ trợ TCP/IP Stack)
• Giao tiếp RS485: Cách ly điện, chuẩn Modbus RTU
• Chuyển đổi giao thức:
• Modbus RTU Master ⇄ Modbus TCP Server
• Hỗ trợ nhiều client TCP đồng thời
• Nguồn cấp: 10–30VDC (công nghiệp)
• Cổng kết nối:
• 1 cổng RS485 (A/B)
• 1 cổng LAN RJ45
• 1 cổng TypeC-USB cấu hình
• Tùy chọn giao tiếp không dây: WiFi (từ ESP32)
• Vỏ hộp: Nhựa ABS, gắn ray chuẩn DIN 35mm
• Kích thước: nhỏ gọn, phù hợp tủ điện công nghiệp

Tính năng nổi bật:

• Kết nối PLC, biến tần, cảm biến RS485 vào mạng Ethernet hoặc SCADA
• Cấu hình dễ dàng qua giao diện Web (WiFi hoặc USB)
• Hỗ trợ nhiều kết nối TCP đồng thời (Multi-Master TCP)
• Tùy chọn cấu hình Watchdog, Timeout, và Mapping thanh ghi linh hoạt
• Đèn LED báo trạng thái: nguồn, TX, RX, kết nối LAN

Ứng dụng:

• Giám sát và điều khiển từ xa qua mạng LAN/WiFi
• Kết nối PLC cũ (RS485) vào hệ thống SCADA/IoT hiện đại
• Tự động hóa công nghiệp, nông nghiệp, hệ thống HVAC, năng lượng
