dualETH PixelControl Gen5: An 8-Universe Theatre Pixel Node Built on W5500

Overview

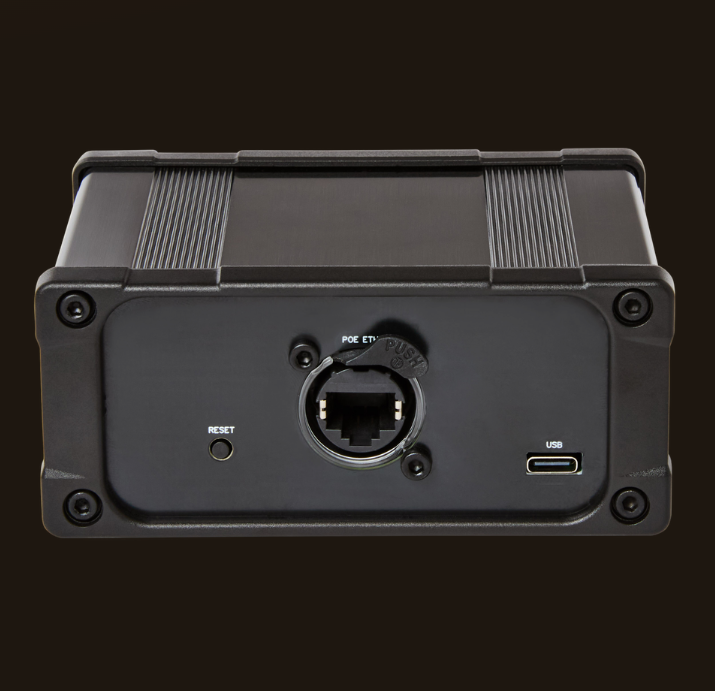

source: expanseElectronics https://expanseelectronics.com/store/dualeth-pixelcontrol/

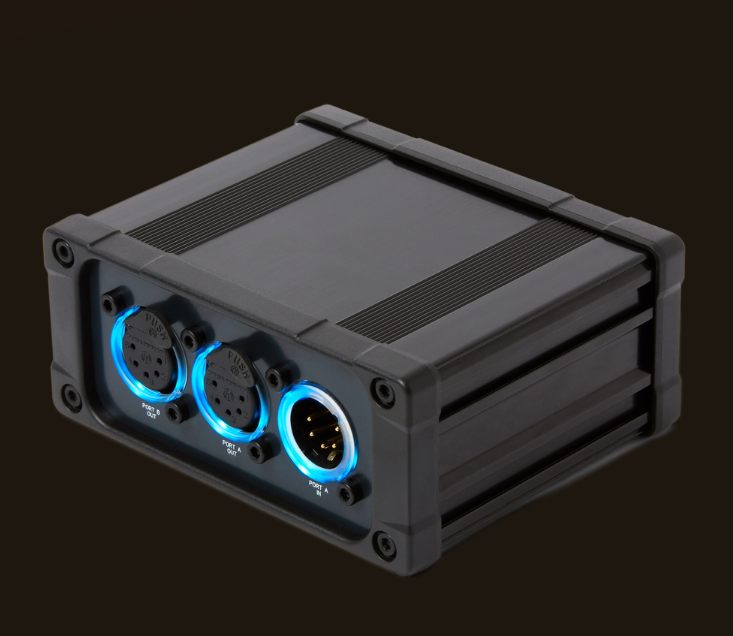

source: expanseElectronics https://expanseelectronics.com/store/dualeth-pixelcontrol/

Addressable pixels in theatres and live productions must receive DMX data from a lighting console or media server, even when the LEDs are installed far from the control position.

Instead of running additional long DMX cables or combining several general-purpose boards, dualETH PixelControl receives Art-Net or sACN over a standard Ethernet network and converts that data into two addressable-pixel outputs.

The product family grew from practical theatre cable-routing problems. Earlier expanseElectronics documentation describes the need for compact network-lighting nodes in locations such as balconies, moving scenery, and other areas where installing conventional DMX cabling is difficult.

The company also documented the use of two earlier-generation nodes in a Cambridge Theatre Company production. That example is not an independent test of the current Gen5 product, but it shows that the product family developed from real theatre workflows rather than from a purely experimental LED project.

About expanseElectronics

expanseElectronics is a UK-based theatre-technology company developing compact wired and wireless products for stage, broadcast, and installation lighting.

The company describes its products as being built in a small London workshop. It intentionally maintains a focused catalogue and develops equipment around problems encountered in real venues.

Its public offering extends beyond hardware and includes:

• Embedded product firmware
• Technical Wiki articles
• Browser-based configuration
• Direct customer support
• Custom-build services
• macOS lighting-network software

Alexander Hoppe is publicly associated with the company and has a professional background in live-event and theatre lighting. That experience helps explain why dualETH focuses on practical setup, compact hardware, and familiar lighting protocols rather than general-purpose IoT features.

What Is dualETH PixelControl?

dualETH PixelControl is a commercial controller that converts networked DMX data into signals for WS2812-family addressable pixels.

The default Art-Net mapping assigns universes 0–3 to Port A and 4–7 to Port B.

For sACN, Port A uses universes 1–4, while Port B uses 5–8.

The two outputs can use different protocols. For example, Port A can receive Art-Net while Port B receives sACN. When two sources transmit the same universe, the user can select HTP or LTP merging for the relevant port.

Eight DMX universes provide a theoretical maximum of 1,360 three-channel RGB pixels:

8 universes × 510 usable channels ÷ 3 channels
= 1,360 RGB pixels

The practical installation limit also depends on pixel format, power distribution, cable length, voltage drop, and signal integrity.

How W5500 Use Is Verified

The dualETH product page does not explicitly name the Ethernet chip. W5500 use is instead confirmed through expanseElectronics’ current masterETH documentation and source.

masterETH is a separate fleet-management device for dualETH and quadETH products. Its official README states that it uses the same Gen5 dualETH PCB, with the DMX driver IC and DMX connectors left unpopulated.

The same description identifies the hardware as:

ESP-07 (ESP8266EX, 4 MB) + W5500 Ethernet

That README also lists dualETH-PixelControl Gen5 (v7.3+) as a supported dualETH node.

The relationship is stated even more directly in the project’s development document:

Sibling product to dualETH; same Gen5 PCB ... Same ESP-07, same W5500 Ethernet

The masterETH source header independently repeats:

Same PCB family as dualETH — ESP-07, single W5500.

The masterETH firmware also waits for the W5500 Ethernet PHY link before starting the IP network.

The evidence can therefore be classified as follows:

The W5500 implementation in PixelControl Gen5 is therefore supported by official manufacturer documentation, although this review did not locate a separate PixelControl-labelled schematic or complete current firmware repository.

How It Works

Lighting Console / Media Server
               │
               │ Art-Net or sACN over Ethernet
               ▼
┌────────────────────────────────────┐
│ dualETH PixelControl Gen5          │
│                                    │
│ W5500 Ethernet → ESP-07 Processing │
│                         │          │
│                 ┌───────┴───────┐  │
│                 ▼               ▼  │
│          Pixel Output A  Pixel Output B
│            4 Universes     4 Universes
└────────────────────────────────────┘

Simplified data flow for dualETH PixelControl Gen5. expanseElectronics documentation identifies the Gen5 dualETH PCB family as an ESP-07 design with W5500 Ethernet and lists dualETH-PixelControl Gen5 as a supported node. Port allocation is based on the manufacturer’s Art-Net and sACN documentation. This explanatory diagram was independently recreated by WIZnet and is not an original manufacturer schematic.

A lighting console or media server sends Art-Net or sACN frames over the Ethernet network.

dualETH PixelControl receives the universes assigned to Port A and Port B. The ESP8266 firmware then organises the DMX channel data into pixel frames and generates the serial signals required by the connected addressable LEDs.

The browser dashboard is used to configure:

• Art-Net or sACN
• Universe allocation
• Port behaviour
• HTP or LTP merge
• Network settings
• Input and output status

The diagram above is an explanatory reconstruction based on the manufacturer’s Gen5 PCB documentation and official protocol Wiki. It is not an original expanseElectronics schematic or firmware block diagram.

Role of the WIZnet W5500

W5500 provides the wired network interface between the theatre Ethernet network and the dualETH controller.

Art-Net / sACN Network
          │
          ▼
     WIZnet W5500
          │ SPI
          ▼
    ESP-07 / ESP8266
          │
          ▼
   Pixel Data Outputs

The responsibilities are divided as follows:

W5500 does not directly generate pixel waveforms or supply power to the LED installation.

Its role is best summarised as:

W5500 is the wired entry point for Art-Net and sACN data from the theatre network, while the ESP8266 converts that data into two addressable-pixel outputs.

Product Ecosystem and Community

source: expanseElectronics https://expanseelectronics.com/

expanseElectronics does not position dualETH as an isolated hardware box.

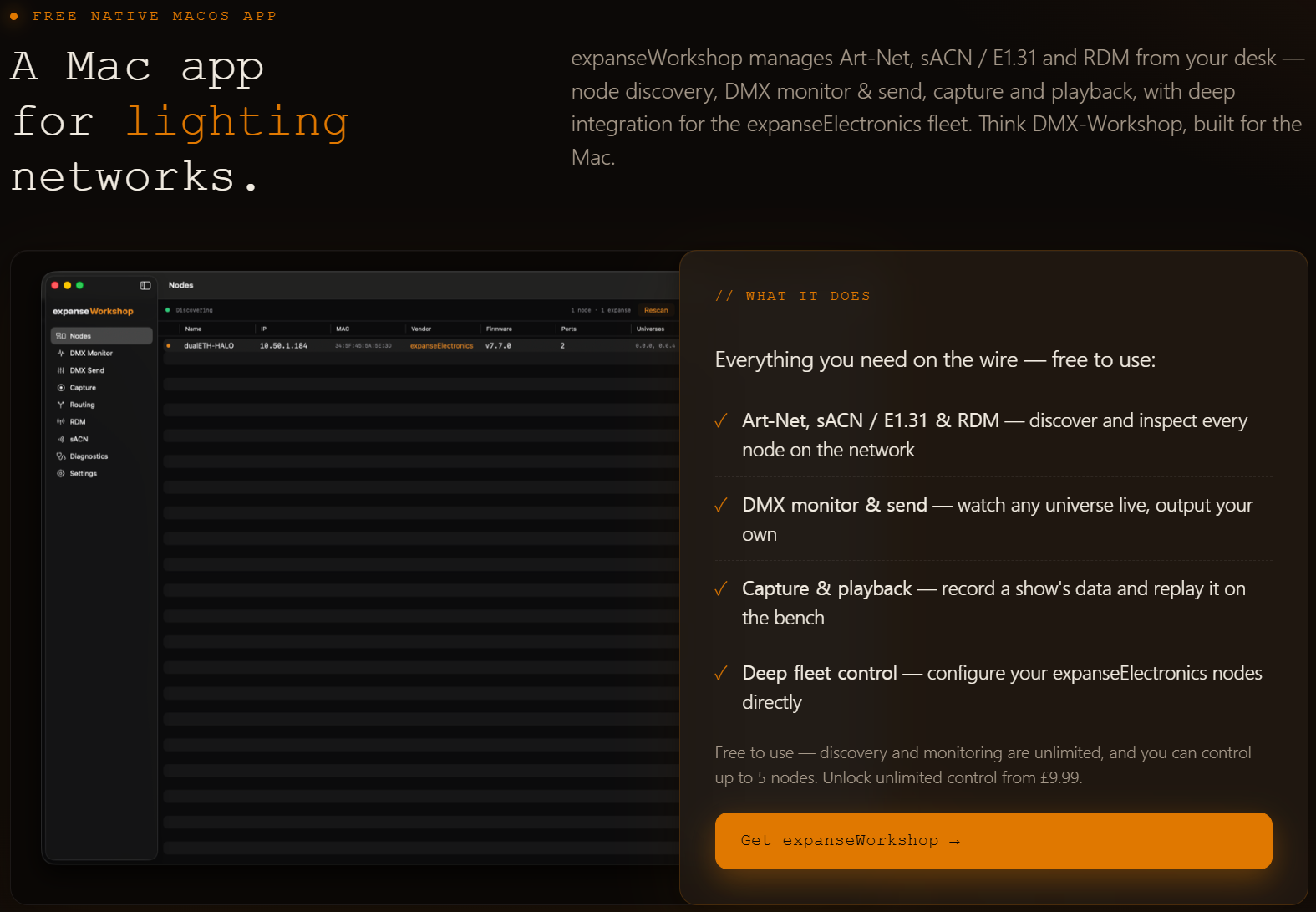

Its free macOS application, expanseWorkshop, provides functions including:

• Art-Net and sACN node discovery
• DMX monitoring
• Data capture and playback
• Control of expanseElectronics products
• Lighting-network troubleshooting

The company also operates several public communication and support channels.

The brand guide defines the company’s writing style as:

“Plain. Specific. British.”

Its public communication generally prioritises product names, dimensions, protocols, and practical specifications over broad claims such as “revolutionary” or “best-in-class.”

The company also invites customers to submit installation photographs and short descriptions in exchange for a future-order discount and possible blog coverage. This gives the company a structured way to collect real-world product evidence while encouraging repeat purchases.

Why This Product Matters

A Commercial W5500 Lighting Product

dualETH PixelControl is not a one-off breadboard or demonstration project. It is presented through the manufacturer’s store, documentation, software, and support channels as a commercial VAR product.

It shows W5500 moving beyond a development board into a specialised professional-lighting controller.

Hardware and Software as One Product Experience

expanseElectronics combines:

• W5500-based Ethernet hardware
• Art-Net and sACN firmware
• Browser configuration
• Technical documentation
• macOS management software
• Customer support
• A broader fleet-management roadmap

For WIZnet, this is more than a chip placement. It is an example of an Ethernet controller becoming part of a complete commercial node and user ecosystem.

Potential Application Areas

The same architecture is relevant to:

• Stage and theatre lighting
• Broadcast studios
• Architectural pixel installations
• Museums and exhibitions
• Theme-park effects
• Lighting education and laboratories
• Temporary event installations

Current Status and Limitations

The following points are supported by the public sources:

• dualETH-PixelControl Gen5 is part of the current dualETH product family.
• The Gen5 dualETH PCB family uses ESP-07 and W5500.
• PixelControl provides two pixel outputs.
• It supports Art-Net and sACN.
• Each port handles four universes.
• Protocol and merge settings are configurable per port.
• A browser interface and expanseWorkshop ecosystem are available.

The following information is not publicly established or requires confirmation from the manufacturer:

• Total PixelControl sales
• Number of installed venues or educational institutions
• Largest completed installation
• Independent latency and packet-loss benchmarks
• Long-duration reliability results
• Environmental or touring certification
• A PixelControl-specific Gen5 schematic and BOM
• The complete current PixelControl Gen5 firmware source

The public archived artnetnodes repository contains an earlier ESP8266 Wi-Fi node generation. It should not be presented as the current W5500-based PixelControl Gen5 firmware.

Related WIZnet Maker Projects

The 4-Universe Art-Net LED Controller focuses on a compact DIY node. dualETH PixelControl differs by providing commercial hardware, browser configuration, company support, and a broader software ecosystem.

The Open-Source ArtNet LED Controller targets more universes and a larger theoretical pixel count. dualETH PixelControl is more focused on a compact theatre product and straightforward field operation.

ArtGateOne-DMX converts Art-Net into one conventional RS-485 DMX512 output, while dualETH PixelControl directly generates addressable-pixel data.

Conclusion

dualETH PixelControl is a UK-designed commercial lighting node that uses W5500 Ethernet to convert Art-Net or sACN data into two addressable-pixel outputs.

Each port processes four universes, giving the controller a total capacity of eight universes or a theoretical maximum of 1,360 three-channel RGB pixels.

W5500 use is directly documented for masterETH and confirmed for dualETH-PixelControl Gen5 through the manufacturer’s statement that both products use the same Gen5 PCB, ESP-07 controller, and W5500 Ethernet hardware.

The product’s value is not limited to pixel count.

expanseElectronics combines W5500-based hardware with browser configuration, technical documentation, macOS management software, and direct customer support.

dualETH PixelControl demonstrates how W5500 can become the wired network boundary of a compact professional-lighting controller and support a broader product and software ecosystem.

FAQ

Q. What is dualETH PixelControl?
A. It is a commercial Ethernet controller that converts Art-Net or sACN DMX data into two outputs for WS2812-family addressable pixels.

Q. How is W5500 use verified?
A. The manufacturer’s masterETH README and source identify masterETH as using the same Gen5 dualETH PCB with ESP-07 and W5500 Ethernet. The same documentation lists dualETH-PixelControl Gen5 as a supported product.

Q. How many pixels can it control?
A. It processes eight universes, corresponding to a theoretical maximum of 1,360 three-channel RGB pixels.

Q. Can Art-Net and sACN be used at the same time?
A. Yes. Port A and Port B can be configured independently, allowing one output to use Art-Net and the other to use sACN.

Q. How is it different from a typical Maker controller?
A. It is a commercial VAR product supported by browser configuration, technical documentation, management software, and direct company support.

Source Snapshot

Key Evidence Links

• masterETH README — same Gen5 dualETH PCB and ESP-07 + W5500 Ethernet
• masterETH firmware — W5500 Ethernet PHY link handling
• masterETH development document — same dualETH Gen5 PCB, same ESP-07, same W5500
• masterETH source header — Same PCB family as dualETH — ESP-07, single W5500
• Official Wiki — dualETH Art-Net, sACN, universe, and merge configuration
• expanseElectronics website
• expanseElectronics GitHub
