Introduction

This project is a custom firmware that upgrades ESP32-S3–based Bitcoin ASIC miners (Bitaxe family) from WiFi-only devices into LAN-capable miners using a WIZnet W5500 Ethernet controller.

Based on the original ESP-Miner (bitaxeorg) v2.10.1, it integrates the ESP-IDF Ethernet driver and W5500 to create a dual-network stack (LAN + WiFi), with a clear policy:

If a W5500 is detected and correctly configured, Ethernet is preferred.
Otherwise, it gracefully falls back to WiFi.

This content doesn’t just say “you can add LAN.” It shows:

why W5500 was chosen,

how it is wired to the ESP32-S3,

where it hooks into the ESP-Miner mining loop, and

how this work sits at the center of a small but very active hardware/community ecosystem.

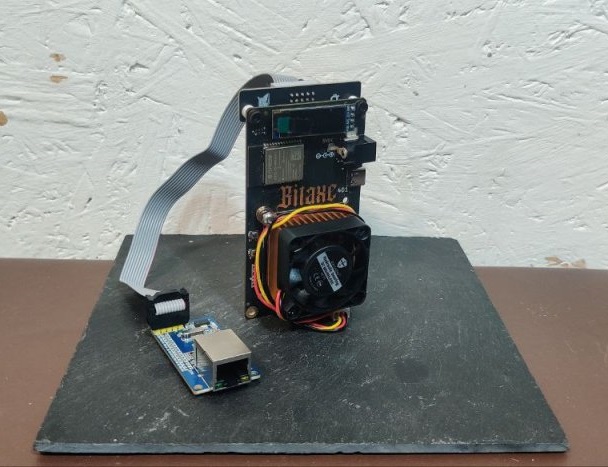

Original Image: https://www.gobrrr.me/product/bitaxe-lan/

Overview

At a glance, ESP-Miner-LAN:

is based on ESP-Miner v2.10.1,

targets Bitaxe 6xx/8xx boards, NerdAxe, and other ESP32-S3 Bitcoin ASIC designs,

keeps the original:

mining loop (Stratum client),

web dashboard (AxeOS),

and extends the network layer with:

WiFi support (unchanged), plus

W5500 Ethernet support, with automatic LAN-first, WiFi-fallback behavior.

In short, it’s the same miner and same UI, but with a much stronger, wired network path beneath it.

Original Language & Author / Community

Language / Repository

GitHub: CryptoIceMLH/ESP-Miner-LAN

Language: English

License: GPL-3.0

Author & Organization

GitHub handle: CryptoIceMLH (CryptoICE)

States clearly in the README that this is a LAN-enabled fork of ESP-Miner v2.10.1.

Links to Molon Labe Holdings and a BTC donation address.

Molon Labe Holdings

Tagline: “Sovereign ₿itcoin Tech Innovator”

Focus areas:

SolarBit — solar-powered solo mining

ImmergeAxe — advanced thermal/immersion management for miners

BTC-Node-Satellite / BitSatRelay — satellite/mesh-style Bitcoin node connectivity

In practice: a small, highly hands-on R&D studio obsessed with “self-sovereign Bitcoin infrastructure.”

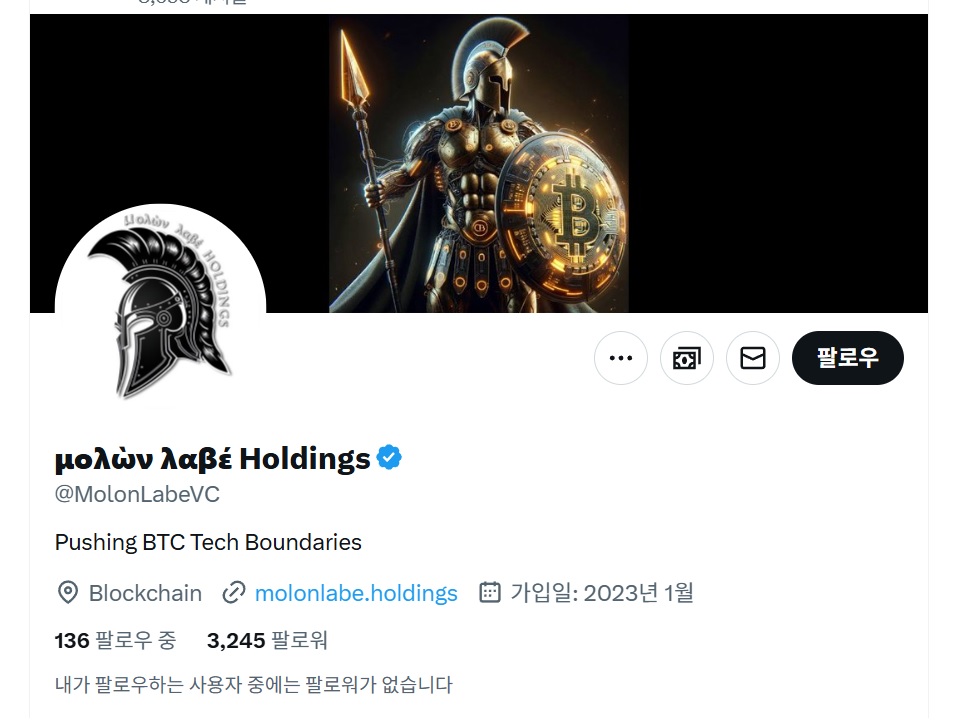

X (Twitter) & Discord

X: @MolonLabeVC (https://x.com/MolonLabeVC)

Follower count: over ~3,000 followers (thousands-level).

Regularly posts about Bitaxe LAN mods, SolarBit, ImmergeAxe, giveaways (e.g., Bitaxe LAN adapters), and ongoing R&D.

Discord: “BTC Tech Nerd Army!” (https://discord.com/channels/1297481882740588617/1426146248301215774)

Frequently promoted on X as the go-to place for:

Bitaxe / ESP-Miner-LAN support

Solar mining experiments

Satellite/mesh node experiments

Live tests, R&D feedback, tuning tips

Effectively functions as a live lab where hardware, firmware, and real-world PoW experiments meet.

So, while ESP-Miner-LAN is “just a GitHub repo,” it also sits at the center of a small but influential ecosystem of people actually running and hacking on this hardware.

How It Works — Architecture & Code Mechanics

1. High-Level Architecture

Internally, ESP-Miner-LAN follows the classic ESP-Miner layering, with Ethernet added at the platform layer:

ASIC Driver Layer

Controls the SHA-256 ASIC(s) on the Bitaxe board (e.g., BM1366): registers, clock, voltage, board revision quirks.

The config-xxx.csv files (102/201/601/800x, etc.) contain per-board manufacturing parameters and are merged into the firmware image via merge_bin*.sh.

Stratum Network Layer

Speaks Stratum over TCP to a mining pool or solo node:

fetches jobs (block header templates),

dispatches them to the ASIC worker,

submits valid hashes as shares.

This layer largely doesn’t care whether the network underneath is WiFi or Ethernet; it just uses the TCP/IP stack exposed by ESP-IDF/lwIP.

Network / Platform Layer (WiFi + Ethernet)

Initializes:

ESP32-S3 WiFi stack, and

ESP-IDF Ethernet driver for W5500.

Uses event callbacks to track:

link-up / link-down,

IP acquisition events (DHCP or static).

Policy:

If W5500 Ethernet links up and gets an IP → use LAN as primary.

If not → fallback to WiFi.

Web UI Layer (AxeOS)

A built-in HTTP server providing the AxeOS dashboard:

hash rate & temperature monitoring,

pool/node configuration,

clock/voltage tuning,

advanced settings.

Whether the miner is on WiFi or W5500 Ethernet, the user experience is the same: open a browser to the IP and use AxeOS.

2. W5500 ↔ ESP32-S3 Wiring

From the README’s W5500 Ethernet Module Wiring Guide:

Wiring (ESP32-S3 ↔ W5500 via SPI)

MOSI → GPIO 40

MISO → GPIO 39

SCLK → GPIO 41

CS → GPIO 42

VCC → 5V

GND → GND

SPI Configuration

Bus: HSPI (SPI2)

Clock: 20 MHz

Mode: SPI Mode 0 (CPOL=0, CPHA=0)

No dedicated IRQ pin — runs in polling mode.

BAP Pin Conflict (BitAxe Access Protocol)

GPIO 39/40 are shared between:

W5500 SPI (MISO/MOSI) and

the BAP UART (RX/TX).

With the default pin map you cannot use W5500 and BAP simultaneously.

If you need both, you must:

reassign pins via idf.py menuconfig, and

adjust the physical wiring to match.

3. W5500 on ESP-IDF + lwIP

ESP-Miner-LAN uses the official ESP-IDF W5500 Ethernet driver.

In idf.py menuconfig →
Component config → Ethernet W5500 Configuration you set:

ENABLE_ETHERNET = y

W5500_SPI_MOSI/MISO/SCLK/CS = 40/39/41/42

W5500_SPI_CLOCK_MHZ = 20

W5500_USE_DHCP = y (recommended default)

Under the hood, the flow is the standard ESP-IDF W5500 pattern:

Initialize SPI2 (HSPI) with spi_bus_initialize().

Create W5500 MAC + PHY objects via esp_eth_mac_new_w5500() / esp_eth_phy_new_w5500().

Call esp_eth_driver_install() and attach an Ethernet netif via esp_netif_new() + esp_netif_attach().

If DHCP is enabled, start the DHCP client (esp_netif_dhcpc_start()).

When IP_EVENT_ETH_GOT_IP fires:

mark Ethernet as “ready,”

register that netif as the current interface for Stratum and the AxeOS web server.

For Static IP:

Disable W5500_USE_DHCP, then:

either configure IP via the AxeOS web UI, or

edit IP settings directly in ethernet_w5500.c (or the equivalent network config code).

Result: W5500 is presented to the rest of the firmware as a standard lwIP network interface, and higher-level code (mining/web) doesn’t need to know if it’s WiFi or wired.

Why W5500?

1. Best Fit for ESP32-S3 + Ethernet

ESP32-S3 does not include an internal Ethernet MAC.

To get wired LAN you must either:

use an SPI Ethernet controller (like W5500), or

add an external MAC+PHY over RMII/MII (more complex hardware + firmware).

W5500 bundles MAC + PHY + TCP/IP stack into a single chip, and:

connects to ESP32-S3 via a simple SPI bus,

dramatically reduces PCB complexity, BOM size, and bring-up pain.

From a hardware developer’s perspective, for an ESP32-S3 Bitaxe, the choice is natural:

“If we want wired Ethernet without turning the board into a monster,
SPI + W5500 is the cleanest option.”

2. Network Characteristics That Match Mining

Mining is a 24/7 workload where network reliability and predictability matter:

WiFi is vulnerable to interference, AP reboots, signal fading, and environmental changes.

Wired Ethernet + hardware TCP/IP (W5500) provides:

more stable latency and jitter,

offloaded packet handling (less CPU noise on the ESP32-S3),

fewer moving parts in the critical path.

This aligns directly with the project’s ethos. As MolonLabeVC puts it on X:

“WiFi is for normies. Real miners hardwire.”

If you care about self-sovereign, dependable uptime, LAN + W5500 is a very logical choice.

3. ESP-IDF Support + Module / Product Ecosystem

ESP-IDF officially supports W5500 Ethernet, with:

examples,

driver code,

netif integration.

Hardware-wise, there is an abundance of:

generic W5500 modules, and

dedicated products like the GoBrrr Bitaxe LAN Adapter designed specifically for Bitaxe.

This makes it easy to form a full pipeline:

open-source firmware (ESP-Miner-LAN)
↔ ready-made W5500 hardware (Bitaxe LAN Adapter)
↔ community tuning/support (BTC Tech Nerd Army Discord).

4. Product & UX Story

The GoBrrr Bitaxe LAN Adapter essentially wraps W5500 into a:

Bitaxe-form-factor board with:

W5500 Ethernet,

ribbon cable,

a neat 3D-printed case.

For a user, the UX becomes:

Plug the LAN adapter into the Bitaxe,

Flash ESP-Miner-LAN,

Connect Ethernet, and you have a “Bitaxe LAN”.

W5500’s modularity and mature ecosystem help turn what could be a complex integration into a simple upgrade kit story.

Where This Project Has Impact

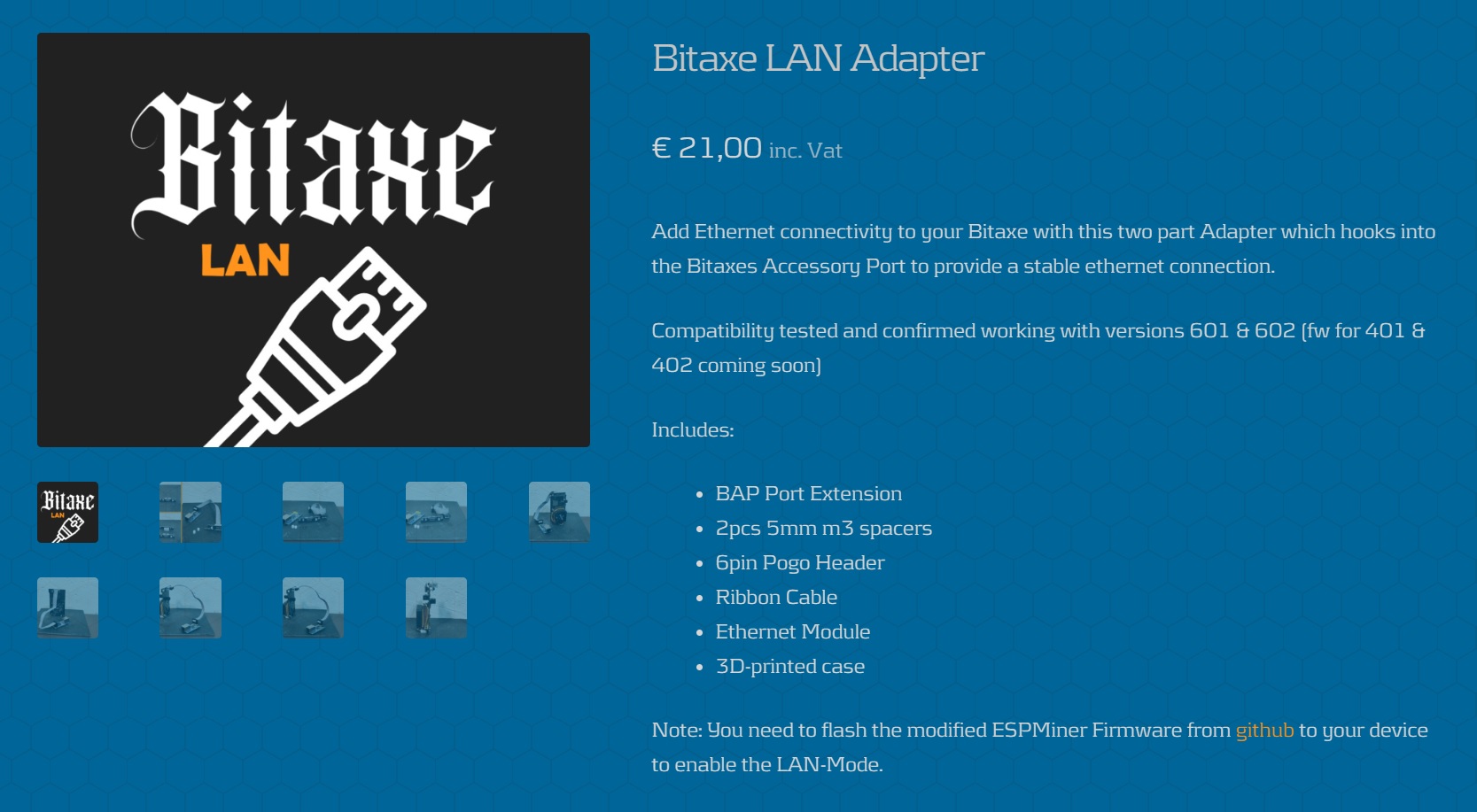

Original Image: https://www.gobrrr.me/product/bitaxe-lan/

LAN Reference for the Bitaxe / ESP-Miner Ecosystem

ESP-Miner-LAN acts as a de facto reference for adding LAN to:

Bitaxe 6xx/8xx boards,

NerdAxe / NerdQaxe,

and similar ESP32-S3 ASIC designs.

Since it shares structure with ESP-Miner, other forks can easily borrow ideas from this code.

Open-Source ↔ Hardware ↔ Community Feedback Loop

GitHub: ESP-Miner-LAN firmware

Hardware: GoBrrr Bitaxe LAN Adapter

Community: BTC Tech Nerd Army Discord
This creates a tight feedback loop where users can:

read the code,

buy a LAN adapter,

and get tuning/support in real time.

A “Real-World” W5500 Case Study for WIZnet Makers

Beyond simple Ethernet demos, this project covers:

ESP-IDF Ethernet integration,

DHCP vs static IP setups,

GPIO conflicts,

power budgeting,

and actual 24/7 deployment.

It’s an excellent real-world example of how W5500 can be used in a production-like environment, not just in lab exercises.

Quick Reproduce (Checklist)

Hardware

Supported Bitaxe board (e.g., 601/602/8xx).

W5500 Ethernet module or GoBrrr Bitaxe LAN Adapter.

Wiring (ESP32-S3 ↔ W5500)

MOSI: GPIO 40

MISO: GPIO 39

SCLK: GPIO 41

CS: GPIO 42

Power: 5V & GND

Keep SPI lines short (≤15 cm), twisted pairs recommended.

Firmware Build

Run idf.py menuconfig → Ethernet W5500 Configuration:

ENABLE_ETHERNET = Y

W5500_USE_DHCP = Y (or set static later)

SPI pins & clock verified.

Build & flash:

idf.py build
idf.py flash

Bring-Up & Test

Check your router’s DHCP table or use AxeOS to find the IP.

With Ethernet plugged in: confirm the miner runs over W5500 LAN.

Unplug Ethernet: confirm it falls back to WiFi and stays mining.

Introduction

본 프로젝트는 **ESP32-S3 기반 비트코인 ASIC 마이너(Bitaxe 계열)**에
WIZnet W5500 Ethernet을 더해,
기존의 WiFi-only 채굴기를 유선 LAN을 우선 사용하는 채굴기로 진화시키는 펌웨어입니다.

원작인 ESP-Miner(bitaxeorg) 펌웨어(v2.10.1)를 기반으로 하되,
ESP-IDF의 Ethernet 드라이버와 W5500을 연결해 LAN + WiFi 듀얼 네트워크 구조를 만들고,
W5500이 연결·설정되어 있으면 자동으로 LAN을 우선 사용하도록 설계되어 있습니다.

이 컨텐츠는 단순히 “LAN도 됩니다” 수준을 넘어서,

왜 W5500을 선택했는지,

ESP32-S3와 어떤 구조로 붙어 있는지,

채굴 루프(ESP-Miner)의 어디에 LAN이 끼어드는지,

그리고 이 작업을 중심으로 어떤 커뮤니티/제품 생태계가 형성되어 있는지

까지 한 번에 보여주는, 꽤 밀도 높은 실전 사례입니다.

Overview

ESP-Miner-LAN은 다음과 같은 특징을 가진 프로젝트입니다:

기반: ESP-Miner v2.10.1 (bitaxeorg)

대상 하드웨어: Bitaxe 6xx/8xx 계열, NerdAxe, 기타 ESP32-S3 기반 비트코인 ASIC 보드

네트워크:

기존 WiFi 채굴 유지

W5500 Ethernet을 추가해 LAN 지원

W5500이 정상 연결되면 LAN 우선, 실패 시 WiFi 폴백

UI: ESP-Miner 계열 공통 웹 대시보드(AxeOS) 그대로 사용

요약하자면, 채굴 로직과 UI는 그대로 두고, 네트워크 레이어만 W5500으로 강화한 브랜치입니다.

Original Language & Author / Community

언어 / 리포지터리

GitHub: CryptoIceMLH/ESP-Miner-LAN

언어: 영어

라이선스: GPL-3.0

저자 및 조직

GitHub 핸들 CryptoIceMLH (CryptoICE)

README에서 “ESP-Miner v2.10.1 기반 LAN 버전”임을 명시

프로젝트 사이트로 Molon Labe Holdings를 링크

Molon Labe Holdings

모토: “Sovereign ₿itcoin Tech Innovator”

주요 활동:

태양광 기반 솔로 마이닝 SolarBit

침지/열 관리 솔루션 ImmergeAxe

위성·메시 기반 BTC 노드 통신 등

성격: “말보다 PoW”를 중시하는, 자기 주권 비트코인 인프라 R&D 스튜디오

X (Twitter) & Discord 커뮤니티

X: @MolonLabeVC

팔로워: 3,000명에 가까운(2,800+ 수준의) BTC·하드웨어·마이닝 관심 유저

Bitaxe LAN Mod, SolarBit, ImmergeAxe, LAN 어댑터 기브어웨이, 실험 결과 등을 꾸준히 공유

Discord: “BTC Tech Nerd Army!”

X에서 반복적으로 초대하는 기술 커뮤니티

Bitaxe/ESP-Miner-LAN, 태양광, 위성 노드 등
하드웨어·펌웨어 튜닝, 라이브 테스트, R&D 피드백이 활발히 오가는 곳

→ 그래서 이 프로젝트는
**개인 프로젝트이면서 동시에, 수천 명의 팔로워와 활발한 Discord를 거점으로 하는 “작은 생태계의 중심 펌웨어”**라고 볼 수 있습니다.

How It Works — 코드/구조 관점

1) 전체 구조

ESP-Miner-LAN의 내부 구조는 크게 네 레이어로 나눌 수 있습니다.

ASIC 드라이버 레이어

SHA-256 ASIC(예: BM1366)의 레지스터, 주파수, 전압, 보드 리비전별 특성을 관리

루트에 있는 config-xxx.csv 파일들이 각 보드에 대한 제조 설정값을 담고,
merge_bin*.sh 스크립트로 펌웨어 바이너리와 병합되어 플래시에 기록됩니다.

Stratum 네트워크 레이어

풀/노드와 TCP(Stratum 프로토콜)로 통신

Job(작업)을 받아 ASIC 워커에게 전달하고,

유효 해시 결과를 share로 제출

이 레이어는 “네트워크가 WiFi냐 LAN이냐”를 거의 모른 채,
아래에서 올라온 lwIP 소켓 인터페이스만 씁니다.

네트워크/플랫폼 레이어 (WiFi + Ethernet)

ESP32-S3의 WiFi 스택과

ESP-IDF W5500 Ethernet 드라이버를 초기화

이벤트 기반으로:

어떤 인터페이스가 먼저 링크업/IP 획득을 했는지 확인

W5500(Ethernet)이 정상 동작하면 LAN을 메인 인터페이스로 사용

그렇지 않은 경우 WiFi로 폴백

웹 UI (AxeOS)

HTTP 서버로 동작하는 웹 대시보드

해시율/온도/풀 주소/클럭·전압 등 설정

LAN이든 WiFi든, 결국 같은 IP 스택 위에서 동일 UI가 떠 있기 때문에
사용자는 “접속 IP”만 신경 쓰면 됩니다.

2) W5500 + ESP32-S3 연결

하드웨어 배선

MOSI → GPIO 40

MISO → GPIO 39

SCLK → GPIO 41

CS → GPIO 42

VCC → 5V

GND → GND

SPI 설정

버스: HSPI(SPI2)

클록: 20MHz

모드: SPI Mode 0

IRQ 핀 없이, polling 방식으로 동작

핀 충돌 (BAP와 공유)

GPIO 39/40은 W5500 SPI와 BAP(Bitaxe Access Protocol) UART가 공유되는 핀

기본 핀맵에서는 W5500과 BAP를 동시에 사용할 수 없고,
둘 다 쓰려면 menuconfig에서 핀을 재매핑하고, 하드웨어 배선도 수정해야 합니다.

3) ESP-IDF + lwIP 위에서의 W5500 동작

ESP-Miner-LAN은 ESP-IDF가 제공하는 공식 W5500 Ethernet 드라이버를 사용합니다.

idf.py menuconfig →
Component config → Ethernet W5500 Configuration에서:

ENABLE_ETHERNET = y

W5500_SPI_MOSI/MISO/SCLK/CS = 40/39/41/42

W5500_SPI_CLOCK_MHZ = 20

W5500_USE_DHCP = y (기본, DHCP 권장)

대략적인 초기화 플로우는 다음과 같습니다.

spi_bus_initialize()로 SPI2(HSPI) 초기화

esp_eth_mac_new_w5500() / esp_eth_phy_new_w5500()로 MAC/PHY 객체 생성

esp_eth_driver_install() 후
esp_netif_new() + esp_netif_attach()로 ETH용 netif 생성

DHCP 사용 시 esp_netif_dhcpc_start()로 IP 할당

IP_EVENT_ETH_GOT_IP 이벤트에서

“Ethernet이 준비되었다”는 플래그를 세우고

Stratum/웹 서버가 사용할 인터페이스로 등록

Static IP를 쓰고 싶다면

W5500_USE_DHCP를 끄고,

AxeOS 웹 UI 또는 ethernet_w5500.c 내부 코드에서 IP를 직접 설정하는 방식으로 변형할 수 있습니다.

즉, W5500은 ESP-IDF Ethernet 드라이버를 통해 lwIP netif로 추상화되고,
상위 채굴/웹 코드는 “WiFi냐 LAN이냐”를 거의 의식하지 않고 동일한 TCP/IP 레이어를 사용합니다.

Why W5500? — 이 프로젝트가 W5500을 선택한 이유

1) ESP32-S3와 가장 잘 맞는 유선 이더넷 솔루션

ESP32-S3에는 내장 Ethernet MAC이 없음

유선 LAN을 쓰려면

SPI 이더넷 컨트롤러(W5500 등)를 쓰거나

외부 MAC+PHY + RMII/MII로 무거운 구성을 해야 함

W5500은

MAC + PHY + TCP/IP를 한 칩에 통합하고

ESP32-S3와는 SPI 4선 + CS만 연결하면 되므로
회로 난이도, 부품 수, 디버깅 비용을 크게 줄여줍니다.

2) 채굴 워크로드에 잘 맞는 네트워크 특성

채굴은 24/7 장시간 동작,

네트워크 끊김이나 jitter가 share 제출에 직접 영향을 줌

WiFi는 간섭/재부팅/신호 약화 등 변수가 많고,

**유선 LAN + 하드와이어드 TCP/IP(W5500)**은

레이턴시·지터가 더 일정하고

MCU 쪽 네트워크 처리 부하가 줄어
채굴기 입장에서 훨씬 예측 가능한 동작을 제공합니다.

MolonLabeVC가 자주 말하듯,

“WiFi is for normies. Real miners hardwire.”

라는 철학이, W5500 + Bitaxe LAN 선택에 그대로 반영되어 있습니다.

3) ESP-IDF 공식 지원 + 모듈/제품 생태계

ESP-IDF가 W5500 드라이버·예제를 공식 제공 →
펌웨어 쪽에서 재사용 가능 코드가 이미 존재

하드웨어 쪽에는

범용 W5500 모듈,

Bitaxe 전용 GoBrrr Bitaxe LAN Adapter 같은 상용 제품까지 있어
“오픈소스 펌웨어 ↔ 하드웨어 키트 ↔ 커뮤니티 지원”의 파이프라인을 만들기 쉽습니다.

Where This Project Has Impact

Bitaxe / ESP-Miner 생태계의 LAN 레퍼런스

Bitaxe 6xx/8xx, NerdAxe, NerdQaxe 등 다양한 보드에 LAN 기능을 붙이는 대표 참고 펌웨어 역할

ESP-Miner 원본과 구조를 공유하므로, 다른 포크에서도 쉽게 아이디어를 가져다 쓸 수 있음

오픈소스 코드 ↔ 상용 어댑터 ↔ 커뮤니티의 선순환

GitHub(ESP-Miner-LAN)

GoBrrr Bitaxe LAN Adapter(제품)

BTC Tech Nerd Army Discord(지원/튜닝/라이브 테스트)
로 이어지는 선순환 구조

WIZnet Maker 관점에서의 “실전 교과서”

ESP-IDF W5500 연동,

DHCP/Static 구성,

GPIO 충돌 처리,

전력 예산,

24/7 채굴 운용까지 포함한 진짜 운영 코드

“Hello, Ethernet” 예제가 아니라 현장에서 쓰이는 W5500 프로젝트를 보고 싶을 때 딱 좋은 UCC

Quick Reproduce (요약 체크리스트)

하드웨어

지원되는 Bitaxe 보드(예: 601/602/800x)

W5500 모듈 또는 GoBrrr Bitaxe LAN Adapter

배선 (ESP32-S3 ↔ W5500)

MOSI: GPIO 40 / MISO: 39 / SCLK: 41 / CS: 42 / 5V & GND

15cm 이하 배선, 트위스트 페어 권장

펌웨어 빌드

idf.py menuconfig → Ethernet W5500 설정

ENABLE_ETHERNET=Y, W5500_USE_DHCP=Y 확인

idf.py build → idf.py flash

동작 확인

라우터에서 IP 확인 또는 AxeOS 웹 UI 접속

LAN 연결 시 Ethernet 사용, 미연결 시 WiFi 폴백 여부 테스트
