w55rp20

Components

Hardware components

Project description

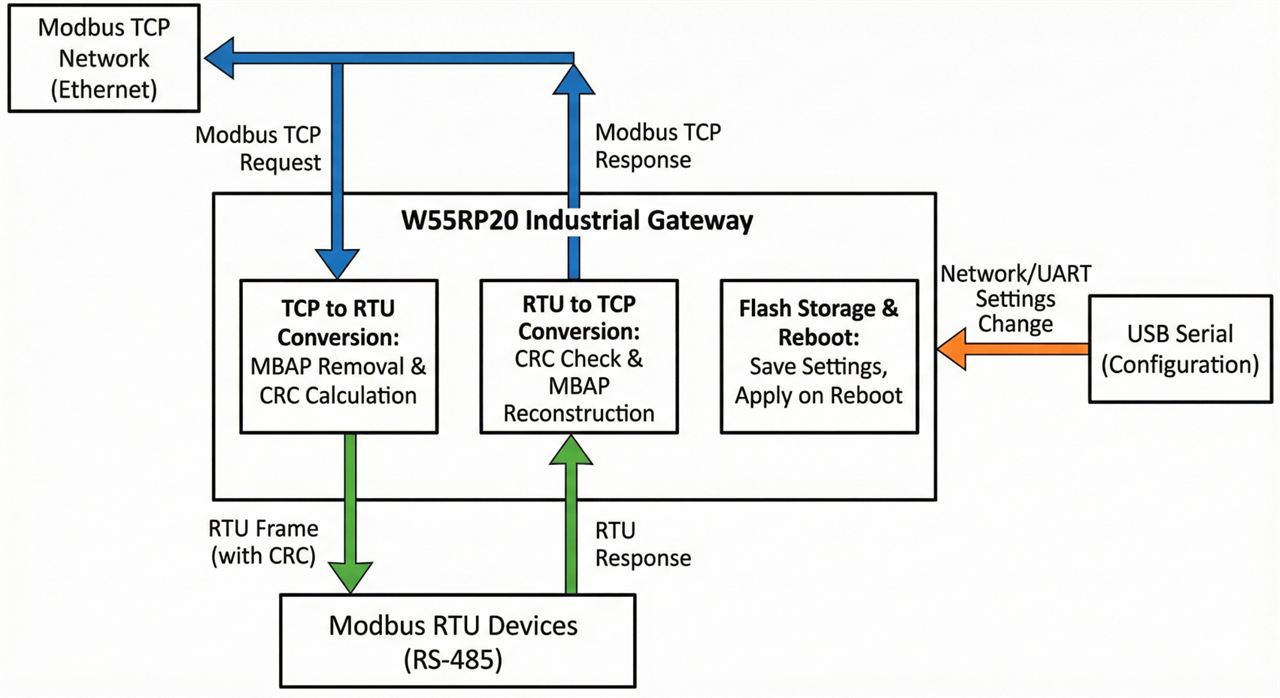

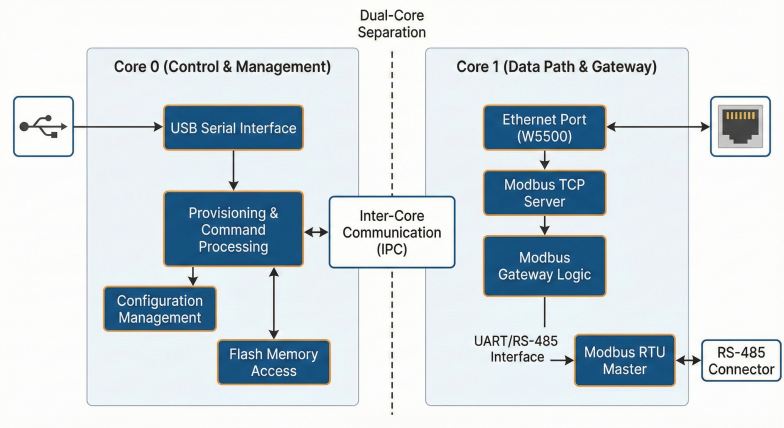

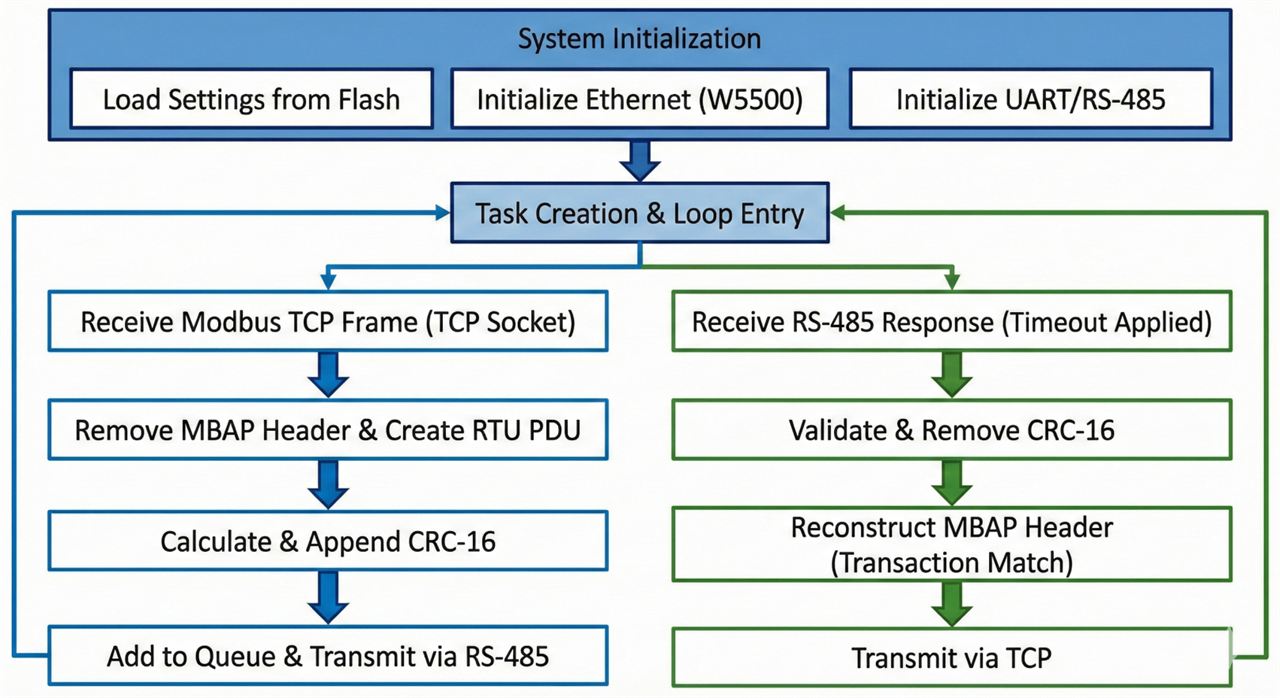

프로젝트가 하는 일 이 프로젝트는 Modbus TCP 네트워크(이더넷) 와 Modbus RTU 장치(RS-485) 를 연결하는 산업용 게이트웨이 펌웨어입니다. TCP(이더넷)에서 들어온 Modbus 요청을 RTU 프레임(CRC 포함) 으로 변환해 RS-485로 전달 RS-485 응답을 받아 TCP 응답(MBAP 헤더 포함) 으로 재구성해 네트워크로 반환 USB 시리얼을 통해 네트워크/UART 설정을 변경하고, 설정은 플래시에 저장 후 재부팅으로 적용 이미지 출처 : AI 생성 WIZnet(W55RP20/W5500)의 기술적 역할 이 설계의 핵심은 W55RP20에 포함된 W5500 하드웨어 TCP/IP(하드웨어 소켓) 를 이용해, MCU가 “네트워크 스택 구현”보다 Modbus 변환/타임아웃/큐잉 같은 게이트웨이 본업에 집중하도록 하는 점입니다. TCP 서버(포트 502) 를 안정적으로 유지 소켓 기반 송수신으로 구현 복잡도와 MCU 부담을 줄여 예측 가능한 지연/안정성에 기여 게이트웨이처럼 “네트워크 + 시리얼 동시 처리”가 중요한 시스템에 적합 시스템 구성(태스크/코어 관점) 설명 기준으로 FreeRTOS 멀티코어 분리가 특징입니다. Core 0…
