프로젝트가 하는 일

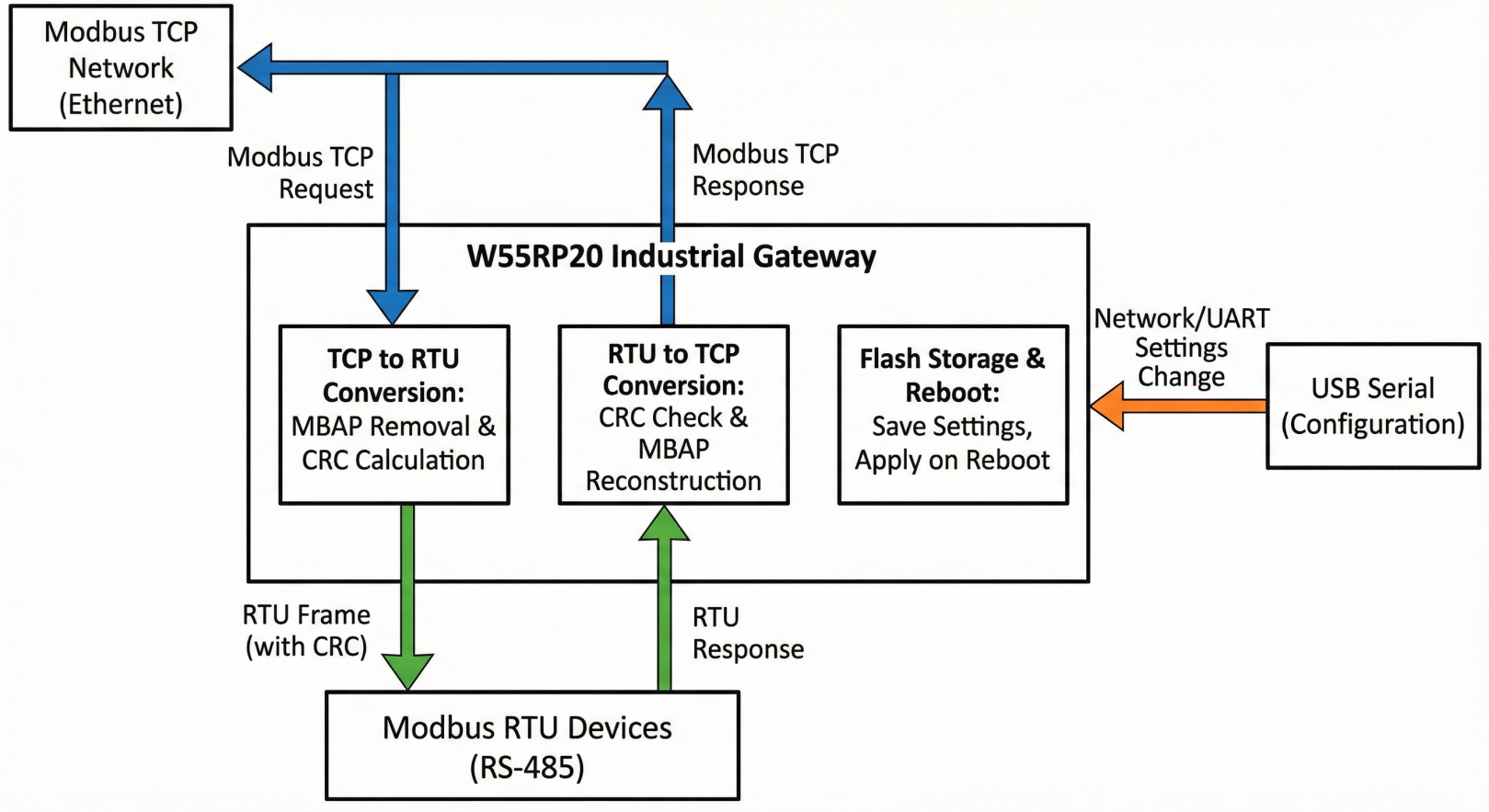

이 프로젝트는 Modbus TCP 네트워크(이더넷) 와 Modbus RTU 장치(RS-485) 를 연결하는 산업용 게이트웨이 펌웨어입니다.

TCP(이더넷)에서 들어온 Modbus 요청을 RTU 프레임(CRC 포함) 으로 변환해 RS-485로 전달

RS-485 응답을 받아 TCP 응답(MBAP 헤더 포함) 으로 재구성해 네트워크로 반환

USB 시리얼을 통해 네트워크/UART 설정을 변경하고, 설정은 플래시에 저장 후 재부팅으로 적용

이미지 출처 : AI 생성

WIZnet(W55RP20/W5500)의 기술적 역할

이 설계의 핵심은 W55RP20에 포함된 W5500 하드웨어 TCP/IP(하드웨어 소켓) 를 이용해, MCU가 “네트워크 스택 구현”보다 Modbus 변환/타임아웃/큐잉 같은 게이트웨이 본업에 집중하도록 하는 점입니다.

TCP 서버(포트 502) 를 안정적으로 유지

소켓 기반 송수신으로 구현 복잡도와 MCU 부담을 줄여 예측 가능한 지연/안정성에 기여

게이트웨이처럼 “네트워크 + 시리얼 동시 처리”가 중요한 시스템에 적합

시스템 구성(태스크/코어 관점)

설명 기준으로 FreeRTOS 멀티코어 분리가 특징입니다.

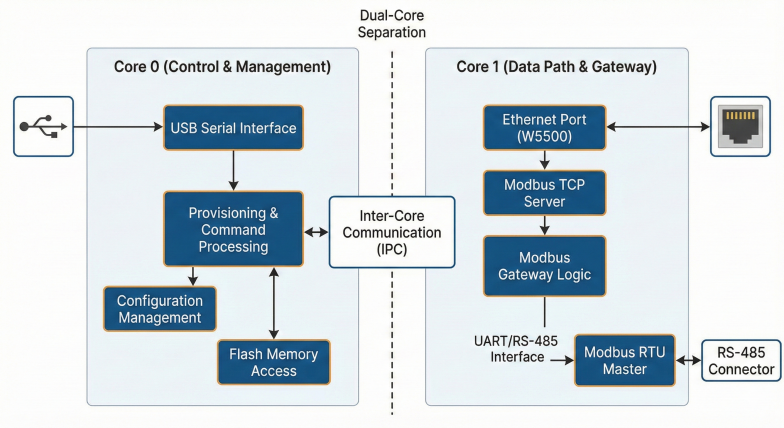

Core 0: USB 통신 및 설정 관리(프로비저닝/명령 처리)

Core 1: Modbus TCP 서버 + RTU 통신(게이트웨이 데이터 경로)

이 구조의 장점은, 트래픽이 몰릴 때도 설정 채널(USB) 과 변환 경로(TCP↔RTU) 가 서로 발목 잡는 것을 줄인다는 점입니다.

이미지 출처 : AI 생성

동작 흐름(코드 상세 없이)

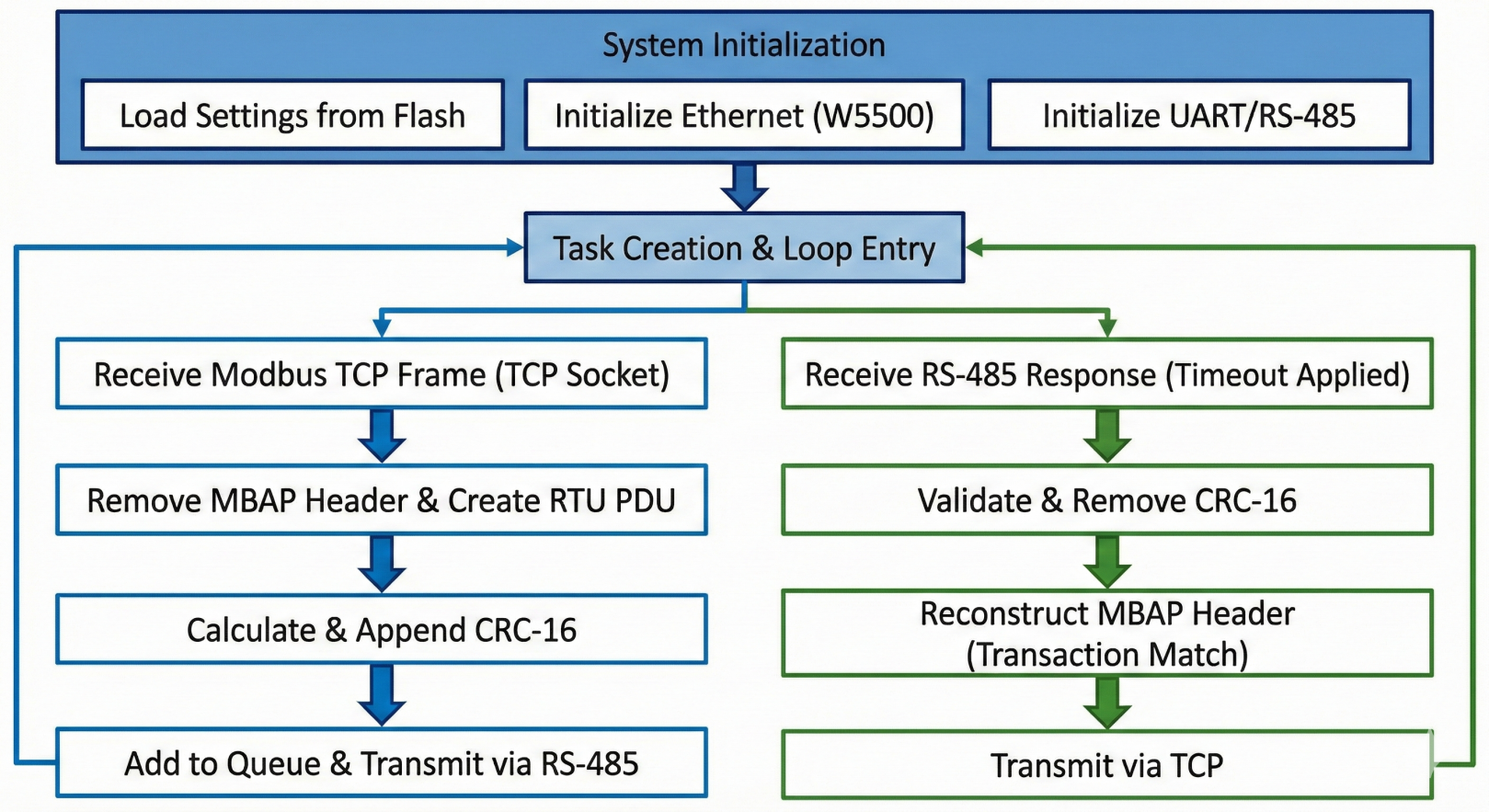

부팅 시

플래시에서 설정 로드

이더넷(W5500) 초기화

UART/RS-485 초기화

태스크 생성 및 변환 루프 진입

TCP → RTU 변환

TCP 소켓에서 Modbus TCP 프레임 수신

MBAP 헤더 제거 → RTU PDU 구성 → CRC-16 추가

큐에 넣고 RS-485로 송신

RTU → TCP 변환

RS-485에서 응답 수신(타임아웃 적용)

CRC 제거/검증 → MBAP 헤더 재구성(트랜잭션 매칭) → TCP 전송

이미지 출처 : AI 생성

주요 파라미터(설명 기반)

데이터 버퍼: 1024 bytes

큐 크기: 3 messages

RTU 타임아웃: 2000 ms

기본 보드레이트: 9600 bps

스택 크기 예: TCP 서버 8192B, RTU 1024B (구현에 따라 조정)

FAQ (WIZnet 중심)

1) 왜 W55RP20(W5500)로 Modbus 게이트웨이를 만들면 유리한가요?

게이트웨이는 TCP 소켓 유지, RS-485 타이밍, CRC 처리, 설정 저장을 동시에 해야 합니다. W55RP20의 W5500 하드웨어 TCP/IP는 소켓 처리를 오프로딩해 MCU 자원을 덜 쓰게 하고, RTU 타임아웃/지연 변동에 민감한 산업용 변환 작업을 더 안정적으로 운영하는 데 도움이 됩니다.

2) 이 프로젝트에서 W5500은 정확히 무엇을 하나요?

W5500은 “Modbus 변환”을 직접 하지 않고, TCP 통신(포트 502) 소켓 송수신을 담당합니다. 변환 로직(MBAP 처리, CRC 생성/검증)은 RP2040에서 수행하고, 결과 프레임을 소켓으로 보내는 구조가 일반적입니다. 역할 분리가 명확해 디버깅과 안정화에도 유리합니다.

3) USB 설정 기능을 별도로 둔 이유는 뭔가요?

현장에서는 IP/게이트웨이/보드레이트 같은 설정 변경이 빈번합니다. USB 설정 채널을 별도 태스크/코어로 분리하면, Modbus 트래픽이 많아도 설정 응답성이 유지되고, 반대로 설정 변경 과정이 데이터 변환 타이밍에 영향을 덜 주게 됩니다. 이는 “운영 편의성 + 실시간성”을 동시에 잡는 패턴입니다.

4) 초보자가 따라 하려면 어떤 부분이 가장 어렵나요?

가장 까다로운 부분은 RTU 측입니다. RS-485는 반이중이며 현장 노이즈/응답 지연이 존재하므로, 프레임 경계/타임아웃/재시도 정책이 중요합니다. 또한 TCP의 트랜잭션 ID가 RTU 응답과 정확히 매칭되도록 설계해야 게이트웨이가 “엉뚱한 응답”을 반환하지 않습니다. 이 부분이 시스템 신뢰성을 좌우합니다.

5) LwIP(소프트 스택)나 Wi-Fi(ESP32)와 비교하면 어떤 차이가 있나요?

LwIP 기반은 유연하지만 스택 튜닝과 메모리/CPU 부담이 늘 수 있고, Wi-Fi는 설치 편의성이 있지만 무선 환경 변동으로 지연/신뢰성이 흔들릴 수 있습니다. W55RP20(W5500)은 유선 이더넷 기반의 예측 가능한 통신과 하드웨어 소켓 기반 단순화가 장점이라, 산업용 Modbus 게이트웨이와 잘 맞습니다.
