1. Summary

An STM32 microcontroller paired with the WIZnet W5500 can provide hardware-offloaded Ethernet connectivity for industrial embedded devices.

The referenced CSDN project is described as demonstrating SPI-based W5500 initialization, IPv4 network configuration, DHCP, and TCP communication. These capabilities do not, by themselves, establish PROFINET Real-Time (RT) compatibility.

PROFINET RT uses Layer 2 Ethernet frames rather than ordinary TCP/IP sockets. Extending an STM32/W5500 design toward PROFINET therefore requires a PROFINET protocol stack, raw Ethernet frame handling through the W5500 MACRAW interface, and verification of real-time performance.

The project is best treated as a starting point for STM32-based industrial Ethernet communication, not as a demonstrated, interoperable PROFINET IO Device.

Source limitations: The original CSDN article could not be accessed directly during the prior review. Its described firmware behavior comes from the linked WIZnet Makers secondary analysis. The proposed PROFINET architecture below is an engineering integration approach, not a verified feature of the original project.

2. What the Project Does

Engineering problem

Industrial control systems often need wired communication between sensors, actuators, embedded devices, and PLCs. Some STM32 microcontrollers do not integrate an Ethernet MAC, so an external Ethernet controller can provide network connectivity without changing the MCU family.

The W5500 connects to the STM32 over SPI and handles conventional TCP/IP traffic through dedicated hardware.

Based on the secondary project analysis, the example firmware covers:

STM32 SPI peripheral initialization

W5500 hardware and network configuration

MAC address, IP address, subnet mask, and gateway setup

Transmit/receive socket buffer initialization

Network address assignment through DHCP

TCP communication testing

Documented Ethernet architecture

+--------------------------------------+
| STM32 Microcontroller                |
| Application processing + SPI control |
+--------------------------------------+
                    |
                    | SPI
                    v
+--------------------------------------+
| WIZnet W5500                         |
| Ethernet MAC/PHY + TCP/IP offload    |
+--------------------------------------+
                    |
                    | Wired Ethernet
                    v
+--------------------------------------+
| External Network                     |
| TCP peer / DHCP server / host        |
+--------------------------------------+

This architecture is applicable to conventional industrial monitoring, device diagnostics, maintenance interfaces, and TCP-based sensor gateways.

However, it does not demonstrate that a PROFINET PLC can discover the board as a PROFINET IO Device or exchange cyclic process data with it.

3. Where WIZnet Fits

Role of the W5500

The WIZnet W5500 is an Ethernet controller with a hardwired TCP/IP engine. For ordinary IP networking, the dedicated engine reduces the networking work that must be performed by the STM32 application.

This makes the controller useful for STM32 devices that need wired IPv4 connectivity while reserving MCU resources for application work. The advantage does not automatically extend to PROFINET RT because that traffic does not use the W5500's ordinary TCP/IP socket processing path.

PROFINET versus conventional TCP/IP

PROFINET is not exclusively a TCP/IP protocol. In particular, PROFINET RT uses Ethernet frames directly, commonly identified by EtherType 0x8892.

The W5500 MACRAW mode provides access to Ethernet frames without passing them through its hardwired TCP/IP engine. The feature is available on Socket 0 only.

MACRAW is a potential Layer 2 transport interface, not an integrated PROFINET stack or a guarantee of PROFINET conformance.

4. Implementation Notes

4.1 STM32/W5500 network initialization

The secondary WIZnet Makers review reproduces the following W5500 initialization calls from the referenced CSDN example:

Source: CSDN project as quoted in WIZnet Makers. The original firmware file path and line numbers could not be verified.

setSHAR(...);
setSUBR(...);
setGAR(...);
setSIPR(...);
sysinit(...);

These abbreviated lines illustrate the configuration sequence; the omitted arguments mean they are not directly compilable.

These functions support conventional IPv4 setup. They are not evidence of a working PROFINET implementation.

A demonstrated PROFINET IO Device would also need identifiable firmware handling for device discovery, connection management, cyclic process-data exchange, and diagnostics.

4.2 Proposed PROFINET integration

The following design is a conceptual architecture, not an implemented or tested extension from the original article:

+-----------------------------------------+
| STM32 Application                       |
| Sensors / actuators / process-data map  |
+-----------------------------------------+
                    |
                    v
+-----------------------------------------+
| PROFINET Device Stack                   |
| DCP / connection / cyclic I/O / alarms  |
+-----------------------------------------+
                    |
           +--------+--------+
           |                 |
           v                 v
+------------------+ +--------------------+
| MACRAW Driver    | | TCP/UDP Sockets    |
| PROFINET RT      | | IP-based services  |
+------------------+ +--------------------+
           |                 |
           +--------+--------+
                    |
                    v
+-----------------------------------------+
| W5500 Ethernet Controller over SPI      |
+-----------------------------------------+
                    |
                    v
+-----------------------------------------+
| PROFINET Controller / Industrial LAN    |
+-----------------------------------------+

A complete integration would require the following features:

PROFINET DCP discovery and device naming

PROFINET configuration and connection management

Ethernet-frame transmit and receive support for RT traffic

Cyclic process-data exchange

Diagnostic and alarm handling

Device configuration through GSDML

Because the W5500 uses SPI as the MCU interface, the engineering work must include measurement of worst-case frame transfer time, interrupt service latency, packet-buffer effects, and timing variability under realistic CPU and network loads.

5. W5500 versus STM32 Ethernet with LwIP

LwIP is a lightweight software TCP/IP stack, not a PROFINET implementation. The main distinction between these architectures is where ordinary IP network processing occurs.

Where W5500 is useful

For ordinary industrial TCP/IP applications, the W5500 is practical when a design needs Ethernet connectivity without implementing a complete IP stack on the STM32. Its internal buffers and hardware sockets can reduce application-side network processing and RAM demands.

Where a native Ethernet MAC may help

PROFINET RT development prioritizes raw Ethernet access, protocol-stack compatibility, frame handling latency, jitter, and PLC interoperability.

An STM32 with a native Ethernet MAC can interface directly with a suitable raw Ethernet driver, avoiding an additional SPI transfer stage. If the intended PROFINET stack is designed around such MAC drivers, this can simplify integration.

The W5500 may still be evaluated for a PROFINET-oriented design, but MACRAW driver support and end-to-end real-time behavior must be demonstrated rather than inferred from its TCP/IP offload specifications.

TCP/IP offload efficiency and PROFINET RT compatibility are separate engineering criteria.

6. Practical Tips and Pitfalls

Define the PROFINET target before selecting hardware. Identify the required RT or IRT capability, cycle time, topology, device role, and certification expectations.

Account for MACRAW Socket 0. The W5500 restricts raw Ethernet operation to Socket 0. Review memory allocation and any coexistence with conventional TCP/UDP sockets.

Measure worst-case SPI and interrupt latency. Maximum SPI clock speed alone does not establish deterministic cyclic delivery.

Test Layer 2 behavior explicitly. Verify DCP, LLDP, multicast reception, priority-tag handling, and raw-frame operation with the actual driver and stack.

Separate DHCP from PROFINET commissioning. Conventional IP address assignment does not replace PROFINET device naming, discovery, and configuration.

Design for industrial electrical conditions. Evaluate Ethernet magnetics, ESD protection, grounding, shielding, EMC, and link-loss recovery.

Plan interoperability and conformance testing. Commercial devices need appropriate device identity, a GSDML description, PLC tests, and applicable PROFINET certification.

7. FAQ

Q1. Why use the W5500 with STM32 for industrial Ethernet?

The W5500 provides hardwired TCP/IP processing and internal packet buffers through an SPI interface, allowing an STM32 without a native Ethernet MAC to support conventional wired IPv4 communications. For PROFINET RT, its usefulness depends on a working MACRAW driver, protocol-stack compatibility, and verified timing.

Q2. How is the W5500 connected to the STM32?

The W5500 connects over SPI using SCK, MOSI, MISO, and chip-select signals. Reset and interrupt connections are also relevant. A PROFINET-oriented implementation must additionally provide firmware to transfer raw Ethernet frames between the W5500 MACRAW socket and the PROFINET protocol stack. Specific pin assignments depend on the STM32 board.

Q3. Can the W5500 directly implement PROFINET RT?

No. The W5500 does not contain a PROFINET Device Stack. Its MACRAW mode can expose Layer 2 Ethernet frames, but the STM32 must handle device discovery, connection management, cyclic I/O, and diagnostics through additional software. The referenced project does not establish successful PROFINET RT communication.

Q4. Can beginners build a PROFINET device with STM32 and W5500?

Developers familiar with STM32 firmware, SPI, IP addressing, and TCP sockets can use the documented example to learn conventional Ethernet communication. Implementing a PROFINET IO Device is an advanced task involving Layer 2 networking, protocol-stack integration, real-time embedded design, GSDML configuration, and testing against a PLC.

Q5. Is W5500 or STM32 Ethernet with LwIP preferable for PROFINET?

W5500 is useful when the priority is external Ethernet connectivity with hardware TCP/IP offload. A native STM32 Ethernet MAC may provide a more direct raw-frame interface for a PROFINET stack and eliminate the SPI transfer stage. Neither W5500 nor LwIP alone implements PROFINET; both approaches require a separate stack and interoperability validation.

8. Sources

Original project

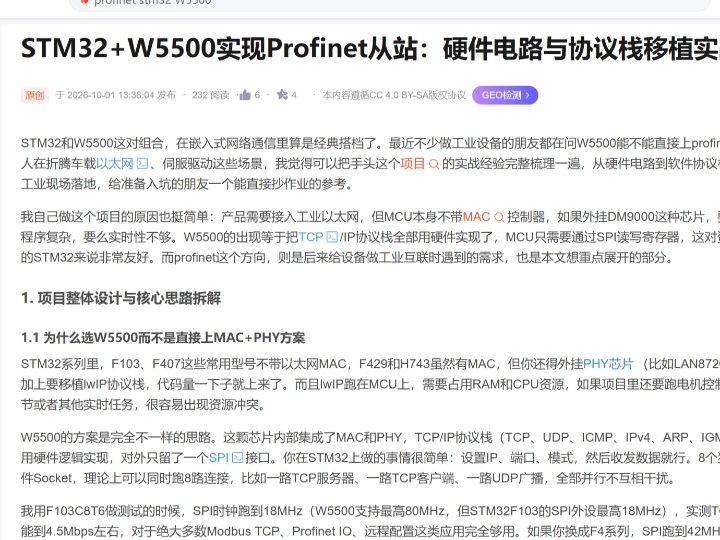

CSDN — STM32/W5500 technical article

Secondary project analysis

WIZnet Makers — How to Build a PROFINET-Oriented STM32 Ethernet Device with W5500?

Technical references

WIZnet ioLibrary — W5500 Driver

W5500 Datasheet

PROFINET Communication Channels — PI North America

PROFINET Product Development and Certification

License: An explicit reuse license for the original CSDN project could not be verified. Its source code should not be assumed to be open source or redistributable without permission.

9. Tags

#W5500 #STM32 #PROFINET #PROFINETRT #IndustrialIoT #IndustrialEthernet #LwIP #MACRAW #SPI #TCPIP #IndustrialAutomation
