How to Prepare MQTT Messaging with WIZnet W5500 on AI8051U?

Summary

This AI8051U maker project prepares an MQTT test environment for a WIZnet W5500 Ethernet application by setting up EMQX on Windows. The accessible source confirms the project goal is to learn EMQX usage for a W5500 MQTT workflow, while W5500’s role is to provide the wired TCP transport path between the AI8051U firmware and the MQTT broker. The article does not expose the full AI8051U firmware source, so project-specific W5500 code cannot be verified from the public page.

What the Project Does

The project is an early-stage MQTT preparation step for an AI8051U + W5500 workflow. The linked article is titled as a W5500 MQTT protocol preparation project and states its learning objective as using EMQX software on Windows. In practical terms, this prepares the broker side before the embedded board connects as an MQTT client.

The network flow is expected to be: AI8051U firmware controls W5500 over SPI, W5500 opens a TCP connection to the EMQX broker, the MQTT client sends a CONNECT packet, and then the device publishes or subscribes to MQTT topics. The accessible article focuses on EMQX rather than MCU code; it describes EMQX as an MQTT middleware for IoT scenarios and lists support for MQTT 3.1, 3.1.1, and 5.0.

For a maker project, this split is useful. The PC-side broker can be tested first, then the AI8051U + W5500 firmware can be added later. That reduces bring-up risk because broker installation, topic routing, client identity, and payload inspection can be verified before debugging SPI, socket state, or embedded MQTT packet handling.

Where WIZnet Fits

The exact WIZnet product is W5500. In this architecture, W5500 is the wired Ethernet controller and hardwired TCP/IP engine used by the AI8051U firmware to reach the MQTT broker. MQTT itself runs above TCP, so W5500’s main job is not MQTT parsing; it is the TCP socket transport that carries MQTT CONNECT, PUBLISH, SUBSCRIBE, PINGREQ, and DISCONNECT packets.

W5500 is suitable for this role because it provides hardwired TCP/IP, an SPI interface up to 80 MHz, embedded 10/100 Ethernet MAC and PHY, 8 independent sockets, and 32 KB of internal Tx/Rx buffer memory. WIZnet also documents ioLibrary as an MCU-independent library for WIZnet W5x00 and W6x00 chips, with supported services including MQTT.

For firmware performance, this matters because the AI8051U can treat the network path as a socket-driven peripheral. The MCU still owns MQTT session logic, keep-alive timing, reconnect policy, topic selection, and payload formatting, but W5500 handles the Ethernet-side TCP/IP work and packet buffering. This keeps the embedded firmware smaller than a design that places the full TCP/IP stack inside the MCU.

Implementation Notes

The accessible source confirms the W5500 MQTT preparation goal, but it does not expose complete AI8051U source files. The following code is not copied from the project.

Conceptual integration example based on WIZnet ioLibrary

#include "wizchip_conf.h"
#include "socket.h"
#include "MQTTClient.h"

#define MQTT_SOCKET     0
#define MQTT_PORT       1883

static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

void w5500_init_for_mqtt(void)
{
    reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
    reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

    wizchip_init(tx_size, rx_size);
    wizchip_setnetinfo(&net_info);
}

This layer exists because WIZnet ioLibrary is platform-independent. The AI8051U must provide chip-select and SPI read/write functions before W5500 socket APIs can operate. WIZnet’s ioLibrary repository describes the driver as an “Internet Offload Library” for WIZnet chips including W5500 and provides Berkeley-style socket APIs.

Network net;
MQTTClient client;
uint8_t send_buf[256];
uint8_t recv_buf[512];

void mqtt_connect_to_emqx(uint8_t broker_ip[4])
{
    NewNetwork(&net, MQTT_SOCKET);
    ConnectNetwork(&net, broker_ip, MQTT_PORT);

    MQTTClientInit(&client, &net, 1000,
                   send_buf, sizeof(send_buf),
                   recv_buf, sizeof(recv_buf));

    MQTTPacket_connectData data = MQTTPacket_connectData_initializer;
    data.MQTTVersion = 4;
    data.clientID.cstring = "ai8051u-w5500";
    data.keepAliveInterval = 60;
    data.cleansession = 1;

    MQTTConnect(&client, &data);
}

This conceptual MQTT layer follows the WIZnet ioLibrary MQTT interface model. The official MQTT interface defines NewNetwork(), ConnectNetwork(), W5x00 read/write functions, and a timer handler, while MQTTClient.h exposes MQTTClientInit(), MQTTConnect(), MQTTPublish(), MQTTSubscribe(), and MQTTYield().

For performance testing, the key firmware measurements should be MQTT reconnect time, publish latency, keep-alive stability, socket recovery after broker restart, and SPI utilization during payload transfer. W5500 has internal buffers, but the application still needs bounded MQTT packet buffers on the MCU side.

Practical Tips / Pitfalls

• Verify EMQX locally before debugging the board. A desktop MQTT client should be able to connect, publish, and subscribe before the AI8051U firmware is tested.
• Confirm W5500 SPI register access first. MQTT failures are meaningless if the MCU cannot read W5500 registers reliably.
• Keep the broker IP stable during bring-up. Use a fixed Windows LAN IP or DHCP reservation so the embedded firmware does not chase a changing broker address.
• Reserve one W5500 socket for MQTT and document it. W5500 has 8 sockets, but MQTT needs a long-lived TCP connection.
• Implement MQTT keep-alive deliberately. If MQTTYield() or equivalent processing is not called often enough, the broker may close the session.
• Size MQTT buffers around the largest expected topic plus payload, not only around a simple demo string.
• Test broker restart and cable removal. Maker projects often work once, but reliable firmware needs reconnect logic after TCP disconnects, PHY link loss, or EMQX restart.

FAQ

Q: Why use WIZnet W5500 for MQTT on AI8051U?
A: MQTT runs over TCP, and W5500 provides the wired TCP socket path, Ethernet MAC/PHY, hardwired TCP/IP engine, and internal packet buffers. This lets the AI8051U firmware focus on MQTT session behavior, payload formatting, and device logic rather than maintaining the full TCP/IP stack in MCU software.

Q: How does W5500 connect to the AI8051U platform?
A: W5500 connects through SPI, plus chip select, reset, interrupt, power, ground, and the Ethernet transformer/RJ45 path. In firmware, the AI8051U must register W5500 chip-select and SPI read/write callbacks before using socket or MQTT client functions.

Q: What role does W5500 play in this project?
A: W5500 is the TCP transport device between the AI8051U and the EMQX MQTT broker. EMQX handles broker-side topic routing, while W5500 handles the embedded wired Ethernet path that carries MQTT packets over TCP.

Q: Can beginners follow this maker project?
A: Yes, if they separate the work into stages: install and test EMQX on Windows, verify W5500 SPI access, configure IP settings, open a TCP socket, then add MQTT CONNECT and publish/subscribe logic. The public article is mainly broker preparation, so beginners will still need a W5500 firmware reference when moving to the embedded side.

Q: How does W5500 compare with an LwIP-based MQTT design?
A: With W5500, TCP/IP handling and socket buffers are in the Ethernet controller, so the AI8051U mainly drives SPI and MQTT state. With LwIP, the MCU owns more of the stack integration, including packet buffers such as pbuf, memory pools, protocol timers, and network-interface handling; that is flexible, but it adds more firmware and RAM work before MQTT can run.

Source

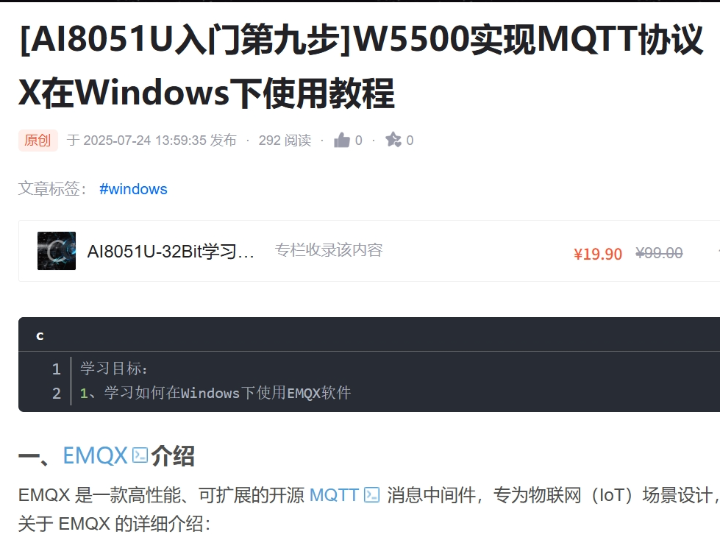

Original article: CSDN, “[AI8051U入门第九步]W5500实现MQTT协议（前期准备工程）-EMQX在Windows下使用教程,” published on 2025-07-24. The accessible page confirms the EMQX-on-Windows learning objective and W5500 MQTT context, but the full article content is behind CSDN subscription access.

WIZnet product reference: W5500 documentation.

WIZnet driver reference: Wiznet/ioLibrary_Driver, MIT license.

WIZnet MQTT interface reference: ioLibrary MQTT files.

Tags

#W5500 #WIZnet #AI8051U #MQTT #EMQX #Ethernet #SPI #ioLibrary #EmbeddedC #Maker #NetworkStack #Firmware #Performance #LwIP
