How to Implement Hardware TCP/IP with WIZnet W5500 on MCU Platforms?

Summary

This Industrial IoT article explains how an MCU platform can use the WIZnet W5500 as a hardware TCP/IP engine instead of running the full network stack in firmware. The MCU configures W5500 through SPI, writes network identity registers, opens TCP or UDP sockets, and moves data through W5500 socket buffers, while W5500 handles Ethernet MAC/PHY operation, ARP, IP, TCP, UDP, retransmission, flow control, and packet buffering. The source focuses on W5500’s hardware-stack model, socket/register control, buffer allocation, interrupt handling, and practical design constraints for long-running embedded systems.

What the Project Does

The source article is a technical explanation of how W5500 implements TCP/IP for embedded devices. It contrasts W5500’s hardware TCP/IP approach with MCU-side software stacks such as LwIP, where the host must manage memory pools, retransmission timers, stack pressure, and RTOS scheduling interactions. In the W5500 model, the MCU mainly configures parameters, issues commands, and reads status, while the chip handles lower-level network work internally.

The working model is based on 8 independent sockets, register-mapped control, and internal TX/RX buffer management. Each socket can be configured for TCP client, TCP server, UDP, or raw IP use. This lets an Industrial IoT controller use one socket for cloud reporting, another for a local web configuration page, another for broadcast discovery, and another for a field-service tool without placing the full TCP/IP stack inside the MCU firmware.

The source article also gives practical design guidance: use clean 3.3 V power, place decoupling near W5500 supply pins, keep SPI traces short, place the 25 MHz crystal close to the chip, reserve TVS protection near the RJ45 interface, start SPI debugging at a lower clock such as 10 MHz, and only raise the SPI rate after communication is stable.

Where WIZnet Fits

The exact WIZnet product is W5500. It sits between the MCU and the wired Ethernet network. The MCU accesses W5500 through SPI, while W5500 provides the embedded Ethernet MAC/PHY, hardwired TCP/IP stack, socket engine, and internal packet buffers.

W5500 supports TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE; provides 8 sockets; includes 32 KB of internal TX/RX buffer memory; supports 10Base-T/100Base-TX Ethernet PHY operation; and supports SPI mode 0/3 with SPI operation up to 80 MHz. WIZnet’s product specification also lists network performance up to 55 Mbps.

For Industrial IoT, this division is useful because the MCU can remain focused on deterministic device behavior: sensor acquisition, actuator control, Modbus mapping, web configuration, diagnostics, watchdog recovery, and field-service logic. W5500 owns the network transport boundary: socket state, ARP, TCP handshake, retransmission, flow control, and packet buffering. That reduces RAM pressure and removes a large part of network timing from the MCU application loop.

Implementation Notes

The source article provides illustrative STM32-style code but does not expose a public repository or verifiable source tree. The following code is therefore presented as a Conceptual integration example based on WIZnet ioLibrary.

#include "wizchip_conf.h"
#include "socket.h"

#define SERVICE_SOCKET  0
#define SERVICE_PORT    5000

static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

void w5500_init_network(void)
{
    reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
    reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

    wizchip_init(tx_size, rx_size);
    wizchip_setnetinfo(&net_info);
}

This initialization layer exists because W5500 is controlled as an SPI peripheral. The MCU must provide chip-select and SPI read/write functions before higher-level socket code can access W5500 registers and buffers. The network identity configured through W5500 includes MAC address, local IP, gateway, subnet mask, and related socket resources.

void tcp_service_task(void)
{
    switch (getSn_SR(SERVICE_SOCKET)) {
    case SOCK_CLOSED:
        socket(SERVICE_SOCKET, Sn_MR_TCP, SERVICE_PORT, 0);
        break;

    case SOCK_INIT:
        listen(SERVICE_SOCKET);
        break;

    case SOCK_ESTABLISHED:
        if (getSn_RX_RSR(SERVICE_SOCKET) > 0) {
            int32_t len = recv(SERVICE_SOCKET, rx_buf, sizeof(rx_buf));
            if (len > 0) {
                send(SERVICE_SOCKET, rx_buf, len);
            }
        }
        break;

    case SOCK_CLOSE_WAIT:
        disconnect(SERVICE_SOCKET);
        close(SERVICE_SOCKET);
        break;
    }
}

This task shows the core W5500 firmware pattern. The MCU reads the socket status, opens a TCP socket, enters listen mode, checks the receive-size register, copies payload data from the W5500 RX buffer, sends a response, and recovers the socket when the peer disconnects. In production firmware, this should be extended with timeout handling, link-loss detection, buffer bounds checks, logging, and watchdog recovery.

Practical Tips / Pitfalls

• Start SPI bring-up slowly. The source recommends beginning around 10 MHz and increasing only after stable communication is confirmed.
• Use W5500 interrupt output for socket events. Interrupt handling reduces constant polling and helps the MCU react to receive, connect, disconnect, timeout, and send-complete events.
• Allocate buffers according to traffic type. W5500 has 32 KB total internal packet memory, but a web server, telemetry channel, and bulk-transfer socket should not all use the same TX/RX split.
• Treat power and layout as network features. Poor decoupling, long SPI traces, weak crystal layout, or missing RJ45 surge protection can look like firmware instability.
• Check socket states regularly. Production firmware should handle CLOSED, timeout, disconnect, and reconnect paths instead of assuming the link is permanent.
• Add field diagnostics: PHY link, IP address, socket state, retry count, last error, SPI error count, and remote endpoint.

FAQ

Q: Why use WIZnet W5500 for hardware TCP/IP on an MCU platform?
A: W5500 integrates Ethernet MAC/PHY, a hardwired TCP/IP stack, 8 sockets, and 32 KB packet memory. This lets the MCU use socket-level networking through SPI while avoiding the RAM, timer, and packet-buffer complexity of a full MCU-side TCP/IP stack.

Q: How does W5500 connect to the MCU platform?
A: W5500 connects through SPI using SCLK, MOSI, MISO, and chip select. A robust Industrial IoT board should also route reset and interrupt pins, provide a stable 3.3 V supply, place the 25 MHz crystal close to W5500, and protect the RJ45 side against ESD and surge events.

Q: What role does W5500 play in this project?
A: W5500 is the hardware network co-processor. The MCU writes registers such as local IP, gateway, socket mode, socket command, TX write pointer, and RX received-size status; W5500 handles the Ethernet protocol work behind those registers.

Q: Can beginners follow this project?
A: Yes, if they already understand SPI, basic IPv4 addressing, MCU GPIO, and TCP/UDP concepts. The best learning sequence is to read the W5500 version register, configure MAC/IP/gateway/subnet, verify PHY link, open one TCP or UDP socket, and only then add application protocols.

Q: How does W5500 compare with Lantronix Ethernet modules?
A: W5500 is a lower-level Ethernet controller: it provides MAC/PHY, hardwired TCP/IP sockets, and buffers, while the product firmware still implements the application protocol and configuration logic. Lantronix XPort-style modules are more turnkey: XPort includes 10Base-T/100Base-TX Ethernet, an operating system, embedded web server, full TCP/IP stack, AES encryption, memory, and a serial interface in an integrated RJ45 package. W5500 gives more firmware and BOM control; Lantronix modules reduce network-development effort at higher module integration cost.

Source

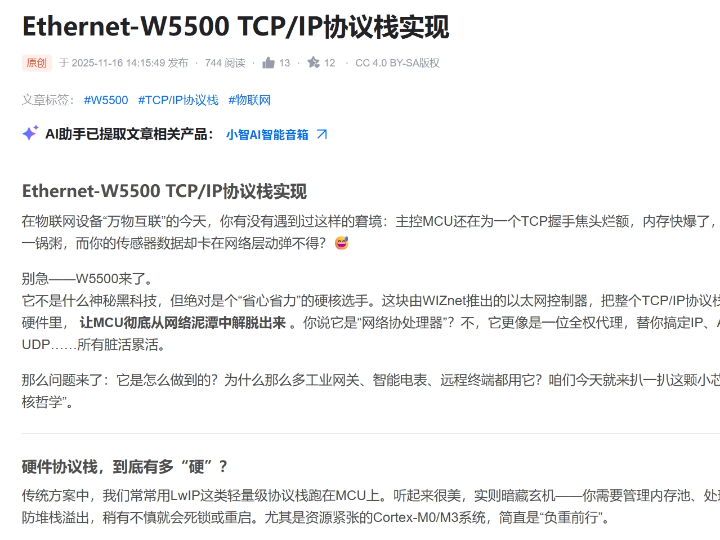

Original article: CSDN, “Ethernet-W5500 TCP/IP协议栈实现,” published on 2025-11-16 and marked CC 4.0 BY-SA.

WIZnet product reference: W5500 Ethernet Controller documentation and product specifications.

Alternative comparison reference: Lantronix XPort embedded device server documentation.

Tags

#W5500 #WIZnet #HardwareTCPIP #Ethernet #SPI #IndustrialIoT #MCU #Socket #Registers #Firmware #Performance #NetworkStack #Lantronix #EmbeddedEthernet

MCU 플랫폼에서 WIZnet W5500으로 하드웨어 TCP/IP를 구현하는 방법은?

요약

이 Industrial IoT 글은 MCU 플랫폼이 전체 네트워크 스택을 펌웨어에서 직접 실행하지 않고, WIZnet W5500을 하드웨어 TCP/IP 엔진으로 사용하는 방법을 설명합니다. MCU는 SPI로 W5500을 설정하고, 네트워크 식별 레지스터를 기록하며, TCP 또는 UDP 소켓을 열고, W5500 소켓 버퍼를 통해 데이터를 이동합니다. W5500은 Ethernet MAC/PHY 동작, ARP, IP, TCP, UDP, 재전송, 흐름 제어, 패킷 버퍼링을 처리합니다. 원문은 W5500의 하드웨어 스택 모델, 소켓 및 레지스터 제어, 버퍼 할당, 인터럽트 처리, 장시간 동작하는 임베디드 시스템의 실무 설계 제약에 초점을 둡니다.

프로젝트가 하는 일

원문은 W5500이 임베디드 장치에서 TCP/IP를 어떻게 구현하는지 설명하는 기술 글입니다. MCU가 memory pool, retransmission timer, stack pressure, RTOS scheduling interaction을 관리해야 하는 LwIP 같은 MCU 측 소프트웨어 스택과 W5500의 하드웨어 TCP/IP 접근을 대비합니다. W5500 모델에서는 MCU가 주로 파라미터를 설정하고, 명령을 내리고, 상태를 읽습니다. 낮은 계층의 네트워크 작업은 칩 내부에서 처리됩니다.

동작 모델은 8개 독립 소켓, 레지스터 매핑 제어, 내부 TX/RX 버퍼 관리를 기반으로 합니다. 각 소켓은 TCP client, TCP server, UDP, raw IP 용도로 설정할 수 있습니다. Industrial IoT 컨트롤러는 하나의 소켓을 클라우드 보고에 사용하고, 다른 소켓을 로컬 웹 설정 페이지에 사용하며, 또 다른 소켓을 broadcast discovery나 현장 서비스 도구에 사용할 수 있습니다. 이때 전체 TCP/IP 스택을 MCU 펌웨어 내부에 넣을 필요가 없습니다.

원문은 실무 설계 지침도 제시합니다. 안정적인 3.3 V 전원 사용, W5500 전원 핀 근처 decoupling 배치, 짧은 SPI trace, 칩 가까이에 25 MHz crystal 배치, RJ45 인터페이스 근처 TVS 보호 소자 배치, SPI 디버깅은 10 MHz 같은 낮은 클록에서 시작하고 통신이 안정된 뒤 SPI 속도를 높이는 방식입니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 WIZnet 제품은 W5500입니다. W5500은 MCU와 유선 Ethernet 네트워크 사이에 위치합니다. MCU는 SPI로 W5500에 접근하고, W5500은 내장 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 소켓 엔진, 내부 패킷 버퍼를 제공합니다.

W5500은 TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE를 지원합니다. 8개 소켓, 32 KB 내부 TX/RX 버퍼 메모리, 10Base-T/100Base-TX Ethernet PHY 동작, SPI mode 0/3, 최대 80 MHz SPI 동작을 제공합니다. WIZnet 제품 사양에서는 네트워크 성능을 최대 55 Mbps로 제시합니다.

Industrial IoT에서는 이 분업이 유용합니다. MCU는 센서 수집, 액추에이터 제어, Modbus mapping, 웹 설정, 진단, watchdog recovery, 현장 서비스 로직 같은 결정적인 장치 동작에 집중할 수 있습니다. W5500은 socket state, ARP, TCP handshake, retransmission, flow control, packet buffering 같은 네트워크 전송 경계를 담당합니다. 이는 RAM 부담을 줄이고, 네트워크 타이밍의 상당 부분을 MCU 애플리케이션 루프에서 분리합니다.

구현 참고 사항

원문은 STM32 스타일의 예시 코드를 제공하지만, 공개 저장소나 검증 가능한 소스 트리를 제공하지 않습니다. 따라서 아래 코드는 WIZnet ioLibrary 기반 개념적 통합 예제입니다.

#include "wizchip_conf.h"
#include "socket.h"

#define SERVICE_SOCKET  0
#define SERVICE_PORT    5000

static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

void w5500_init_network(void)
{
    reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
    reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

    wizchip_init(tx_size, rx_size);
    wizchip_setnetinfo(&net_info);
}

이 초기화 계층은 W5500이 SPI 주변장치로 제어되기 때문에 필요합니다. MCU는 상위 소켓 코드가 W5500 레지스터와 버퍼에 접근하기 전에 chip-select와 SPI read/write 함수를 제공해야 합니다. W5500을 통해 설정되는 네트워크 식별 정보에는 MAC address, local IP, gateway, subnet mask, 관련 socket resource가 포함됩니다.

void tcp_service_task(void)
{
    switch (getSn_SR(SERVICE_SOCKET)) {
    case SOCK_CLOSED:
        socket(SERVICE_SOCKET, Sn_MR_TCP, SERVICE_PORT, 0);
        break;

    case SOCK_INIT:
        listen(SERVICE_SOCKET);
        break;

    case SOCK_ESTABLISHED:
        if (getSn_RX_RSR(SERVICE_SOCKET) > 0) {
            int32_t len = recv(SERVICE_SOCKET, rx_buf, sizeof(rx_buf));
            if (len > 0) {
                send(SERVICE_SOCKET, rx_buf, len);
            }
        }
        break;

    case SOCK_CLOSE_WAIT:
        disconnect(SERVICE_SOCKET);
        close(SERVICE_SOCKET);
        break;
    }
}

이 task는 W5500 펌웨어의 핵심 패턴을 보여줍니다. MCU는 socket status를 읽고, TCP socket을 열고, listen mode로 진입하고, receive-size register를 확인하고, W5500 RX buffer에서 payload data를 복사하고, 응답을 보내며, 상대 장치가 연결을 종료하면 socket을 복구합니다. 양산 펌웨어에서는 timeout handling, link-loss detection, buffer bounds check, logging, watchdog recovery를 추가해야 합니다.

실무 팁 / 주의점

• SPI bring-up은 낮은 속도에서 시작해야 합니다. 원문은 약 10 MHz에서 시작한 뒤 안정적인 통신이 확인되면 속도를 올릴 것을 권장합니다.
• 소켓 이벤트 처리를 위해 W5500 interrupt output을 사용하는 것이 좋습니다. Interrupt 처리는 constant polling을 줄이고 MCU가 receive, connect, disconnect, timeout, send-complete 이벤트에 반응하도록 돕습니다.
• 버퍼는 트래픽 유형에 따라 할당해야 합니다. W5500은 32 KB 내부 패킷 메모리를 제공하지만, web server, telemetry channel, bulk-transfer socket이 모두 같은 TX/RX split을 사용해서는 안 됩니다.
• 전원과 레이아웃을 네트워크 기능의 일부로 봐야 합니다. 부족한 decoupling, 긴 SPI trace, 나쁜 crystal layout, RJ45 surge protection 누락은 펌웨어 불안정처럼 보일 수 있습니다.
• 소켓 상태를 정기적으로 확인해야 합니다. 양산 펌웨어는 link가 항상 유지된다고 가정하지 말고 CLOSED, timeout, disconnect, reconnect 경로를 처리해야 합니다.
• 현장 진단 정보를 추가해야 합니다. PHY link, IP address, socket state, retry count, last error, SPI error count, remote endpoint를 확인할 수 있어야 합니다.

FAQ

Q: MCU 플랫폼에서 하드웨어 TCP/IP를 구현할 때 왜 WIZnet W5500을 사용하나요?
A: W5500은 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 8개 소켓, 32 KB 패킷 메모리를 통합합니다. MCU는 SPI를 통해 socket-level networking을 사용할 수 있고, 전체 MCU 측 TCP/IP 스택에서 발생하는 RAM, timer, packet-buffer 복잡도를 피할 수 있습니다.

Q: W5500은 MCU 플랫폼에 어떻게 연결되나요?
A: W5500은 SCLK, MOSI, MISO, chip select를 사용하는 SPI로 연결됩니다. 견고한 Industrial IoT 보드에서는 reset과 interrupt pin도 라우팅해야 하며, 안정적인 3.3 V 전원, W5500 가까이에 배치한 25 MHz crystal, RJ45 측 ESD 및 surge 보호도 필요합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 하드웨어 네트워크 코프로세서입니다. MCU는 local IP, gateway, socket mode, socket command, TX write pointer, RX received-size status 같은 레지스터를 쓰거나 읽습니다. W5500은 그 레지스터 뒤에서 Ethernet 프로토콜 작업을 처리합니다.

Q: 초보자도 이 프로젝트를 따라갈 수 있나요?
A: SPI, 기본 IPv4 주소 체계, MCU GPIO, TCP/UDP 개념을 이해하고 있다면 가능합니다. 가장 좋은 학습 순서는 W5500 version register 읽기, MAC/IP/gateway/subnet 설정, PHY link 확인, TCP 또는 UDP 소켓 하나 열기, 그 다음 애플리케이션 프로토콜 추가입니다.

Q: W5500은 Lantronix Ethernet module과 어떻게 다른가요?
A: W5500은 더 낮은 계층의 Ethernet controller입니다. MAC/PHY, 하드웨어 TCP/IP socket, buffer를 제공하지만, 애플리케이션 프로토콜과 설정 로직은 제품 펌웨어가 구현해야 합니다. Lantronix XPort 계열 모듈은 더 turnkey에 가깝습니다. XPort는 10Base-T/100Base-TX Ethernet, operating system, embedded web server, full TCP/IP stack, AES encryption, memory, serial interface를 통합 RJ45 패키지에 포함합니다. W5500은 펌웨어와 BOM 제어권이 더 크고, Lantronix 모듈은 더 높은 모듈 통합 비용 대신 네트워크 개발 부담을 줄입니다.

출처

Original article: CSDN, “Ethernet-W5500 TCP/IP协议栈实现,” 2025-11-16 게시, CC 4.0 BY-SA로 표시됨.
https://blog.csdn.net/weixin_42355400/article/details/154920857

WIZnet product reference: W5500 Ethernet Controller documentation and product specifications.
https://wiznet.io/products/ethernet-chips/w5500

Alternative comparison reference: Lantronix XPort embedded device server documentation.
https://cdn.lantronix.com/wp-content/uploads/pdf/910-815J_XPort_Data_Sheet_10042022.pdf
