How to Build an Embedded Network Stack with ioLibrary_Driver on W5500 or W6300?

Summary

This source is an architecture-level introduction to WIZnet’s ioLibrary_Driver rather than a board-specific implementation, but it is still useful for education and maker work because it shows how WIZnet structures embedded networking around hardware TCP/IP chips such as W5500 and W6300. In this model, the WIZnet chip is the Ethernet transport engine, while ioLibrary_Driver provides the chip abstraction, socket-style API, and protocol modules needed to turn low-level hardware access into a usable embedded network stack.

What the Project Does

The article presents ioLibrary_Driver as the software framework used to build applications on WIZnet TCP/IP chips. It describes support for W5500, W5300, W5200, W5100, W5100S, W6100, and W6300, and it organizes the stack into driver, protocol, and application layers. The visible feature list includes DHCP, DNS, SNTP, MQTT, HTTP server, and TFTP, so this is a stack overview rather than a single end-device tutorial.

For education, that layered structure is the main value. The driver layer handles chip-level access. The Internet layer adds reusable services such as address assignment, name resolution, messaging, time sync, and web serving. The application layer then combines those modules into a real MCU program. That makes the article useful as a teaching path from hardware-assisted Ethernet up to practical IoT application behavior.

The article also shows that ioLibrary_Driver is designed to span multiple WIZnet chips with one software layout. That matters for learners because they can study one framework and reuse the same mental model across different WIZnet devices instead of treating every chip as a separate software ecosystem.

Where WIZnet Fits

The relevant WIZnet devices here are W5500 and W6300. In an ioLibrary_Driver-based design, those chips are the actual Ethernet endpoints, while the MCU supplies SPI or bus access, reset handling, callbacks, and application logic. ioLibrary_Driver sits between them and gives the application a standard control path for configuring the network, opening sockets, and running higher-layer protocols.

For an education-oriented network-stack project, W5500 is the easier starting point because it is the most common WIZnet hardwired TCP/IP controller in MCU-class designs, and the article uses W5500 in its visible configuration example. W6300 appears in the supported-chip list, which shows that the same stack architecture extends to newer WIZnet devices as well. The important point is not that the chips are identical, but that one driver framework can organize both.

Implementation Notes

This source does use WIZnet products, but it is not a repository walkthrough, and it explicitly says some content was AI-assisted. I am therefore limiting implementation claims to what is directly visible in the article and treating it as an overview rather than a fully verified porting guide.

One visible configuration step is the chip-selection switch in wizchip_conf.h:

#define _WIZCHIP_ W5500 // 根据实际硬件选择对应芯片

Why it matters: this is the core architectural switch inside ioLibrary_Driver. It tells the framework which WIZnet backend to build around, which is why the same stack can support multiple chips without rewriting the whole application.

A second visible step is the interface-mode discussion. The article lists SPI, bus interface, and QSPI as supported hardware-access approaches. That matters because it shows ioLibrary_Driver is not tied to one physical transport assumption. The stack is meant to adapt to the way the target board exposes the WIZnet chip to the MCU.

The article also exposes the repository structure clearly enough to show the network-stack layout:

项目根目录/
├── Ethernet/
│ ├── W5500/
│ └── socket.c
├── Internet/
│ ├── DHCP/
│ ├── MQTT/
│ └── httpServer/
└── Application/

Why it matters: this is the real layering of the stack. Chip driver first, socket core next, protocol modules after that, and applications on top. For education and maker work, understanding that separation is more valuable than memorizing one demo.

Because the source does not expose a full public code path with file-level verification beyond the visible overview, I am not inventing board-specific code examples here.

Practical Tips / Pitfalls

Start with chip selection and interface mode before touching DHCP, MQTT, or HTTP.

Treat the Ethernet layer as the hardware boundary and the Internet layer as optional protocol building blocks.

Learn the framework in order: chip driver, socket core, then protocol modules.

Do not assume W5500 and W6300 are electrically interchangeable just because one library supports both.

Use overview articles like this one for orientation, but treat the upstream repository and official WIZnet documentation as the real reference.

FAQ

Why use ioLibrary_Driver instead of writing directly to W5500 or W6300 registers?
Because ioLibrary_Driver adds a reusable chip driver layer, socket-style APIs, and protocol modules on top of raw register access. That makes it much easier to move from low-level hardware control to real applications such as DHCP, DNS, MQTT, or HTTP server functions.

How does it connect to the platform?
The article describes multiple interface choices, including SPI, bus mode, and QSPI. That means the MCU provides the hardware access path and ioLibrary_Driver builds the network stack on top of that transport boundary.

What role does W5500 or W6300 play in this setup?
The chip is the Ethernet transport device. ioLibrary_Driver is the software layer that exposes that hardware to the MCU application through chip drivers, socket APIs, and protocol modules.

Can beginners follow this project?
Yes. As an education reference, it is useful for understanding how WIZnet organizes embedded networking software. It is less useful as a full hands-on porting guide because the page is an overview and not a complete verified implementation walkthrough.

How does this compare with a pure software stack?
This framework is built around WIZnet hardware TCP/IP chips, so the architecture centers on controlling dedicated Ethernet hardware rather than implementing the entire transport path in MCU software. That usually simplifies integration on small MCU systems and makes it attractive for teaching and maker projects.

Source

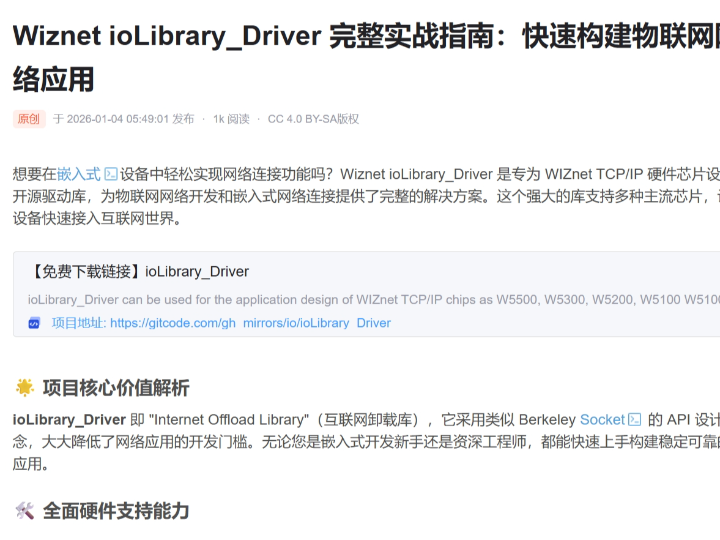

Original article: CSDN post, “Wiznet ioLibrary_Driver 完整实战指南：快速构建物联网网络应用,” published January 15, 2026, under CC 4.0 BY-SA. The page notes that some content was AI-assisted.

Tags

WIZnet, ioLibrary_Driver, W5500, W6300, Embedded Ethernet, Socket API, DHCP, DNS, MQTT, HTTP Server, Education, Maker

W5500 또는 W6300에서 ioLibrary_Driver 기반 임베디드 네트워크 스택을 어떻게 구축할 수 있을까?

Summary

이 소스는 특정 보드 구현 예제라기보다 WIZnet의 ioLibrary_Driver를 설명하는 아키텍처 수준 자료에 가깝다. 그럼에도 교육용과 메이커 용도로는 충분히 의미가 있다. W5500이나 W6300 같은 하드웨어 TCP/IP 칩을 중심으로, WIZnet이 임베디드 네트워킹을 어떻게 구조화하는지 보여주기 때문이다. 이 구조에서 WIZnet 칩은 실제 이더넷 전송 엔진 역할을 하고, ioLibrary_Driver는 칩 추상화, 소켓 스타일 API, 프로토콜 모듈을 제공해 저수준 하드웨어 접근을 실사용 가능한 임베디드 네트워크 스택으로 바꿔준다.

What the Project Does

이 글은 ioLibrary_Driver를 WIZnet TCP/IP 칩 기반 애플리케이션을 구축하기 위한 소프트웨어 프레임워크로 소개한다. 지원 칩에는 W5500, W5300, W5200, W5100, W5100S, W6100, W6300이 포함되며, 전체 구조는 드라이버 계층, 프로토콜 계층, 애플리케이션 계층으로 나뉜다. 보이는 기능 목록에는 DHCP, DNS, SNTP, MQTT, HTTP 서버, TFTP가 포함되어 있어, 이 자료는 단일 장치 튜토리얼이라기보다 네트워크 스택 개요에 가깝다.

교육 관점에서 핵심 가치는 바로 이 계층 구조다. 이 자료는 임베디드 이더넷 애플리케이션이 단순한 소켓 데모가 아니라는 점을 분명히 보여준다. 먼저 칩 드라이버 계층이 WIZnet 컨트롤러와의 하드웨어 통신을 담당한다. 다음으로 Internet 계층이 주소 설정, 이름 해석, 메시징, 시간 동기화, 웹 서비스 같은 재사용 가능한 프로토콜 기능을 얹는다. 마지막으로 애플리케이션 계층이 이 요소들을 실제 MCU 프로그램으로 묶는다. 이런 구조는 하드웨어 오프로딩, 소켓 API, 애플리케이션 프로토콜이 하나의 스택 안에서 어떻게 연결되는지 이해하는 데 적합하다.

또한 이 글은 ioLibrary_Driver가 여러 WIZnet 칩을 하나의 소프트웨어 구조로 포괄하도록 설계되었다는 점도 보여준다. 학습자는 한 프레임워크를 익힌 뒤 같은 구조를 다른 칩에도 적용할 수 있고, 칩마다 완전히 다른 소프트웨어 생태계를 새로 배울 필요가 없다.

Where WIZnet Fits

여기서 관련되는 WIZnet 제품은 W5500과 W6300이다. ioLibrary_Driver 기반 시스템에서 이 칩들은 실제 이더넷 엔드포인트 역할을 하고, MCU는 SPI 또는 버스 접근, 리셋 처리, 콜백 등록, 애플리케이션 로직을 담당한다. ioLibrary_Driver는 그 중간에서 표준화된 제어 경로를 제공해 애플리케이션이 네트워크를 설정하고, 소켓을 열고, 상위 프로토콜을 사용할 수 있도록 만든다.

네트워크 스택 교육용으로는 W5500이 더 쉬운 출발점이다. W5500은 MCU급 프로젝트에서 가장 널리 쓰이는 WIZnet 하드와이어드 TCP/IP 컨트롤러이고, 이 글의 가시적인 설정 예제 역시 W5500을 사용한다. 반면 W6300은 지원 칩 목록에 포함되어 있어, 같은 스택 아키텍처가 더 새로운 WIZnet 디바이스까지 확장된다는 점을 보여준다. 핵심 교육 포인트는 두 칩이 동일하다는 것이 아니라, 동일한 드라이버 프레임워크가 둘 다를 조직할 수 있다는 점이다.

Implementation Notes

이 소스는 실제로 WIZnet 제품을 다루지만, 저장소를 줄 단위로 해설하는 문서는 아니며, 일부 내용이 AI 도움을 받아 작성되었다고 명시한다. 따라서 완전한 포팅 가이드라기보다 개요 자료로 보는 편이 맞고, 구현 관련 설명도 글에서 직접 확인 가능한 범위로 제한해야 한다.

가시적인 설정 단계 중 하나는 wizchip_conf.h의 칩 선택 스위치다.

#define _WIZCHIP_ W5500 // 根据实际硬件选择对应芯片

이 부분이 중요한 이유는 ioLibrary_Driver 내부의 핵심 아키텍처 스위치이기 때문이다. 어떤 WIZnet 백엔드를 기준으로 프레임워크를 구성할지 결정하므로, 동일한 스택이 여러 칩을 지원할 수 있는 이유가 여기에 있다.

두 번째로 보이는 구현 요소는 인터페이스 모드에 대한 설명이다. 글은 SPI, 버스 인터페이스, QSPI를 지원 가능한 하드웨어 접근 방식으로 제시한다. 이것이 중요한 이유는 ioLibrary_Driver가 하나의 물리 인터페이스에 고정된 프레임워크가 아니라는 점을 보여주기 때문이다. 대상 보드가 MCU와 WIZnet 칩을 어떤 방식으로 연결하느냐에 맞춰 스택이 적응하도록 설계되어 있다.

또한 글은 저장소 구조를 충분히 보여주어 네트워크 스택의 계층 배치를 확인할 수 있다.

项目根目录/
├── Ethernet/
│ ├── W5500/
│ └── socket.c
├── Internet/
│ ├── DHCP/
│ ├── MQTT/
│ └── httpServer/
└── Application/

이 구조가 중요한 이유는 실제 스택 배치를 그대로 보여주기 때문이다. 먼저 칩 드라이버가 있고, 그 위에 소켓 코어가 있으며, 그 위에 프로토콜 모듈이 얹힌다. 교육용과 메이커 용도에서는 단일 데모를 외우는 것보다 이 계층 분리를 이해하는 편이 훨씬 중요하다.

이 소스는 개요 수준만 제공하므로, 여기서는 보드 전용 코드 예제를 임의로 만들지 않았다.

Practical Tips / Pitfalls

DHCP, MQTT, HTTP를 보기 전에 먼저 칩 선택과 인터페이스 모드부터 이해하는 편이 좋다.

Ethernet 계층은 하드웨어 경계, Internet 계층은 선택 가능한 프로토콜 모듈 집합으로 보는 것이 좋다.

프레임워크는 칩 드라이버, 소켓 코어, 프로토콜 모듈 순서로 학습하는 편이 가장 효과적이다.

W5500과 W6300을 하나의 라이브러리가 지원한다고 해서 전기적 특성까지 동일하다고 보면 안 된다.

이런 개요 글은 방향을 잡는 데는 좋지만, 최종 기준은 상위 저장소와 공식 WIZnet 문서로 잡는 편이 안전하다.

FAQ

왜 W5500이나 W6300 레지스터를 직접 다루지 않고 ioLibrary_Driver를 사용하는가?
ioLibrary_Driver는 원시 레지스터 접근 위에 재사용 가능한 칩 드라이버 계층, 소켓 스타일 API, 프로토콜 모듈을 제공한다. 그래서 저수준 하드웨어 제어에서 DHCP, DNS, MQTT, HTTP 서버 같은 실제 애플리케이션으로 넘어가는 과정이 훨씬 단순해진다.

플랫폼과는 어떻게 연결되는가?
글은 SPI, 버스 모드, QSPI 같은 여러 인터페이스 선택지를 설명한다. 즉, MCU가 하드웨어 접근 경로를 제공하고, ioLibrary_Driver는 그 전송 경계 위에서 네트워크 스택을 구성한다.

이 구조에서 W5500이나 W6300의 역할은 무엇인가?
칩 자체는 이더넷 전송 장치다. ioLibrary_Driver는 그 하드웨어를 MCU 애플리케이션이 사용할 수 있도록 드라이버, 소켓 API, 프로토콜 모듈 형태로 감싸주는 소프트웨어 계층이다.

초보자도 따라갈 수 있는가?
가능하다. 교육용 참고 자료로는 충분히 좋다. 다만 완전한 포팅 가이드는 아니므로, 초보자라면 공식 저장소를 함께 보면서 구조를 익히는 편이 더 낫다.

순수 소프트웨어 스택과 비교하면 어떤 차이가 있는가?
이 프레임워크는 WIZnet 하드웨어 TCP/IP 칩을 중심으로 설계되어 있기 때문에, MCU 소프트웨어 안에서 전체 전송 경로를 직접 구현하는 구조와 다르다. 특히 소형 MCU 시스템에서는 이런 방식이 통합을 더 단순하게 만들고, 교육용·메이커 프로젝트에도 잘 맞는다.

Source

원문 출처: CSDN 글 “Wiznet ioLibrary_Driver 完整实战指南：快速构建物联网网络应用”, 2026년 1월 15일 게시, CC 4.0 BY-SA.
글에는 일부 내용이 AI 도움을 받아 작성되었다고 표시되어 있다.
실제 상위 기준 자료는 공식 ioLibrary_Driver 저장소와 WIZnet 공식 문서다.

Tags

WIZnet, ioLibrary_Driver, W5500, W6300, Embedded Ethernet, Socket API, DHCP, DNS, MQTT, HTTP Server, Education, Maker
