How to Build a Commercial Ethernet Module with WIZnet W5500 on MCU Platforms?

Summary

This commercial-oriented W5500 technical package explains how an MCU-based product can add wired Ethernet through a WIZnet W5500 module. The W5500 provides the SPI-connected Ethernet MAC/PHY, hardwired TCP/IP stack, 8 socket resources, and internal packet buffers, while the host MCU keeps responsibility for firmware initialization, application protocols, socket scheduling, diagnostics, and product behavior. The source article frames W5500 as a complete embedded Ethernet module for IoT and industrial networking, with emphasis on hardware TCP/IP offload, SPI integration, multi-socket support, low-power operation, and development optimization.

What the Project Does

The project is not a single application demo. It is a technical reference package for using a W5500 Ethernet module in embedded systems. The source describes W5500 as an integrated network controller that combines Ethernet PHY and MAC functions, exposes an SPI interface to controllers such as Arduino or STM32, and supports multiple independent network services through hardware sockets.

The architecture is typical for commercial MCU products: the host MCU communicates with W5500 over SPI, configures network identity, opens TCP or UDP sockets, and runs product-specific logic. W5500 handles the Ethernet-side work: MAC/PHY operation, TCP/IP protocol processing, socket state, packet buffering, and standard wired network interaction. WIZnet’s official product information lists hardwired TCP/IP support, TCP/UDP/ICMP/IPv4/ARP/IGMP/PPPoE protocols, 8 sockets, 32 KB internal Tx/Rx buffer memory, 10Base-T/100Base-TX PHY support, and SPI mode 0/3 operation.

For commercial devices, this pattern is useful in industrial controllers, gateways, monitoring equipment, smart-home controllers, remote maintenance nodes, and service interfaces. The source specifically discusses industrial automation, smart-home systems, remote monitoring, smart agriculture, medical monitoring, and intelligent transportation as application areas for W5500-based Ethernet modules.

Where WIZnet Fits

The exact WIZnet product is W5500. It sits between the MCU firmware and the wired LAN. The MCU controls W5500 through SPI and treats it as a network peripheral. W5500 provides the embedded 10/100 Ethernet MAC/PHY, hardwired TCP/IP stack, socket engine, and internal memory used for network packet storage. WIZnet documents SPI operation up to 80 MHz and up to 55 Mbps network performance under its published product specifications.

This division matters for commercial firmware. A software TCP/IP stack consumes MCU RAM, flash, timers, packet buffers, and CPU time. With W5500, the MCU still needs clean SPI access, socket-state handling, retry policy, and application-layer parsing, but it does not need to implement the whole Ethernet and TCP/IP stack internally. The CSDN article makes the same architectural point: an internal TCP/IP stack reduces host-side processing burden and lets developers focus more on application logic.

Performance should be viewed as a system property, not only as a chip headline. W5500 supports fast SPI and hardware protocol offload, but the final product performance depends on SPI clock quality, chip-select timing, interrupt strategy, socket buffer allocation, MCU service-loop frequency, and whether large transfers use DMA or efficient burst access. The source recommends SPI rate selection, DMA-based transfers, and careful chip-select management as optimization measures.

Implementation Notes

The source is a technical article and resource-package description, not a public firmware repository. It does not provide a verifiable project source tree with file paths, so the following code is not copied from the article.

Conceptual integration example based on WIZnet ioLibrary

#include "wizchip_conf.h"
#include "socket.h"

#define NET_SOCKET 0
#define NET_PORT   5000

static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

void w5500_network_init(void)
{
    reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
    reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

    wizchip_init(tx_size, rx_size);
    wizchip_setnetinfo(&net_info);
}

This layer exists because W5500 is controlled by the MCU over SPI. The MCU must provide chip-select control and SPI read/write callbacks before socket APIs can reliably access W5500 registers and buffers. In a commercial product, this initialization should be followed by reset handling, version-register verification, PHY link checking, network configuration, and socket creation.

void tcp_service_task(void)
{
    switch (getSn_SR(NET_SOCKET)) {
    case SOCK_CLOSED:
        socket(NET_SOCKET, Sn_MR_TCP, NET_PORT, 0);
        break;

    case SOCK_INIT:
        listen(NET_SOCKET);
        break;

    case SOCK_ESTABLISHED:
        if (getSn_RX_RSR(NET_SOCKET) > 0) {
            int32_t len = recv(NET_SOCKET, rx_buf, sizeof(rx_buf));
            if (len > 0) {
                send(NET_SOCKET, rx_buf, len);
            }
        }
        break;

    case SOCK_CLOSE_WAIT:
        disconnect(NET_SOCKET);
        close(NET_SOCKET);
        break;
    }
}

This task shows the firmware pattern behind a W5500 TCP service: the MCU polls or reacts to W5500 socket states, opens a socket, enters listen mode, receives application payloads, sends responses, and recovers the socket after the peer disconnects. For production firmware, this should be extended with timeout handling, watchdog recovery, link-loss recovery, logging, and buffer-bound checks.

Practical Tips / Pitfalls

• Keep SPI layout and timing conservative until the board is proven. W5500 supports high-speed SPI, but signal integrity, cable noise, and MCU timing can make a lower validated clock more reliable in production.
• Use interrupt and reset pins. INTn reduces polling overhead, while RSTn gives firmware a deterministic recovery path after brownout, ESD events, or abnormal socket states.
• Allocate socket buffers according to the protocol. A short UDP telemetry endpoint and a TCP file-transfer service should not use the same buffer strategy.
• Treat W5500’s internal buffers and MCU application buffers as separate resources. W5500 can store socket data internally, but the MCU still needs safe buffers for parsing commands, HTTP headers, Modbus frames, or telemetry packets.
• Add installation diagnostics: PHY link state, IP address, gateway, socket state, last disconnect reason, retry count, and SPI error count.
• Test cable removal, switch reboot, duplicate IP, long idle periods, and burst traffic. These cases expose failures that a short socket demo will not show.

FAQ

Q: Why use WIZnet W5500 for a commercial MCU Ethernet module?
A: W5500 integrates the Ethernet MAC/PHY, hardwired TCP/IP stack, 8 sockets, and 32 KB internal Tx/Rx memory. This lets a small MCU add TCP or UDP networking through SPI while keeping the firmware focused on product logic, socket state, diagnostics, and application protocols.

Q: How does W5500 connect to the MCU platform?
A: W5500 connects over SPI using SCLK, MOSI, MISO, and chip select. A robust commercial board should also route reset and interrupt. On the Ethernet side, the design must include the correct RJ45 or magnetics path, PHY routing discipline, local decoupling, clocking, and ESD protection.

Q: What role does W5500 play in this project?
A: W5500 is the network offload device. The MCU decides what the product does; W5500 handles Ethernet MAC/PHY operation, TCP/IP processing, socket state, packet buffering, and SPI-accessible network control.

Q: Can beginners follow this project?
A: Yes, if they already understand SPI, basic IPv4 configuration, and MCU firmware bring-up. The best first milestone is reading the W5500 version register, then checking PHY link, then running a simple TCP or UDP socket test before adding product protocols.

Q: How does W5500 compare with ENC28J60 for commercial designs?
A: W5500 provides hardwired TCP/IP, 8 sockets, 32 KB internal memory, and 10/100 Ethernet PHY support. ENC28J60 is a 10BASE-T stand-alone Ethernet controller with SPI, onboard MAC/PHY, and 8 KB buffer RAM, so the host MCU typically carries more TCP/IP stack responsibility when using ENC28J60. W5500 is better when the product needs socket-level offload; ENC28J60 can fit simpler or legacy designs where the software stack is already available.

Source

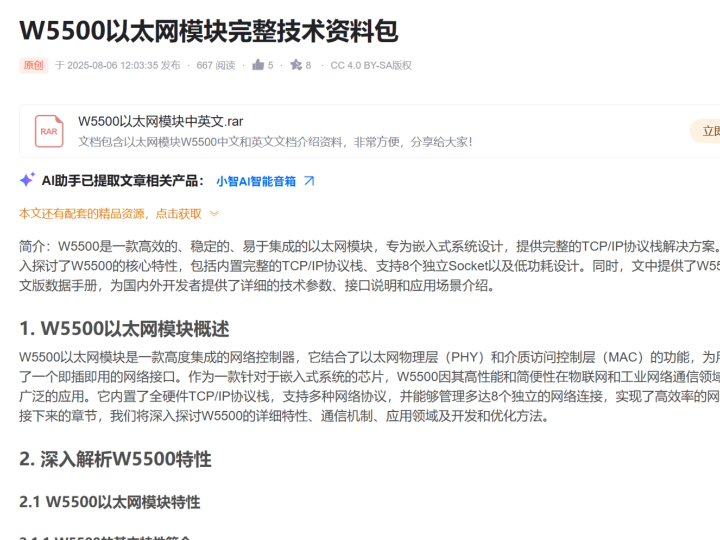

Original article: CSDN, “W5500以太网模块完整技术资料包,” published on 2025-08-06 and marked as CC 4.0 BY-SA.

WIZnet product reference: W5500 Ethernet Controller documentation and product specifications.

Alternative comparison reference: Microchip ENC28J60 product information.

Tags

#W5500 #WIZnet #EthernetModule #SPI #HardwareTCPIP #Commercial #Firmware #Performance #TCPIP #Socket #MCU #STM32 #IndustrialIoT #ENC28J60

MCU 플랫폼에서 WIZnet W5500으로 상용 이더넷 모듈을 구축하는 방법은?

요약

이 상용 지향 W5500 기술 자료는 MCU 기반 제품이 WIZnet W5500 모듈을 통해 유선 이더넷을 추가하는 방법을 설명합니다. W5500은 SPI로 연결되는 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 8개 소켓 자원, 내부 패킷 버퍼를 제공하고, 호스트 MCU는 펌웨어 초기화, 애플리케이션 프로토콜, 소켓 스케줄링, 진단, 제품 동작을 담당합니다. 원문은 W5500을 IoT 및 산업용 네트워킹을 위한 완성형 임베디드 이더넷 모듈로 설명하며, 하드웨어 TCP/IP 오프로딩, SPI 통합, 다중 소켓 지원, 저전력 동작, 개발 최적화에 초점을 둡니다.

프로젝트가 하는 일

이 프로젝트는 단일 애플리케이션 데모가 아니라 임베디드 시스템에서 W5500 이더넷 모듈을 사용하기 위한 기술 자료 패키지입니다. 원문은 W5500을 Ethernet PHY와 MAC 기능을 통합한 네트워크 컨트롤러로 설명하며, Arduino나 STM32 같은 컨트롤러와 SPI로 연결되고, 하드웨어 소켓을 통해 여러 독립 네트워크 서비스를 지원한다고 설명합니다.

아키텍처는 상용 MCU 제품에서 흔히 쓰이는 구조입니다. 호스트 MCU는 SPI로 W5500과 통신하고, 네트워크 식별 정보를 설정하며, TCP 또는 UDP 소켓을 열고, 제품별 로직을 실행합니다. W5500은 Ethernet 측 작업을 담당합니다. 여기에는 MAC/PHY 동작, TCP/IP 프로토콜 처리, 소켓 상태, 패킷 버퍼링, 표준 유선 네트워크 상호작용이 포함됩니다.

상용 장치에서는 이 패턴이 산업용 컨트롤러, 게이트웨이, 모니터링 장비, 스마트홈 컨트롤러, 원격 유지보수 노드, 서비스 인터페이스에 유용합니다. 원문도 W5500 기반 이더넷 모듈의 적용 분야로 산업 자동화, 스마트홈 시스템, 원격 모니터링, 스마트 농업, 의료 모니터링, 지능형 교통을 언급합니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 WIZnet 제품은 W5500입니다. W5500은 MCU 펌웨어와 유선 LAN 사이에 위치합니다. MCU는 SPI를 통해 W5500을 제어하고, W5500을 네트워크 주변장치처럼 사용합니다. W5500은 내장 10/100 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 소켓 엔진, 네트워크 패킷 저장용 내부 메모리를 제공합니다. WIZnet 제품 사양 기준으로 W5500은 최대 80 MHz SPI 동작과 최대 55 Mbps 네트워크 성능을 지원합니다.

이 분업은 상용 펌웨어에서 중요합니다. 소프트웨어 TCP/IP 스택은 MCU RAM, Flash, 타이머, 패킷 버퍼, CPU 시간을 소비합니다. W5500을 사용하면 MCU는 안정적인 SPI 접근, 소켓 상태 처리, 재시도 정책, 애플리케이션 계층 파싱을 계속 담당해야 하지만, Ethernet 및 TCP/IP 스택 전체를 내부에서 직접 구현할 필요는 없습니다. 원문도 내부 TCP/IP 스택이 호스트 측 처리 부담을 줄이고 개발자가 애플리케이션 로직에 더 집중할 수 있게 한다고 설명합니다.

성능은 칩 스펙 하나로만 결정되지 않습니다. W5500은 고속 SPI와 하드웨어 프로토콜 오프로딩을 지원하지만, 최종 제품 성능은 SPI 클록 품질, chip-select 타이밍, interrupt 전략, 소켓 버퍼 할당, MCU 서비스 루프 주기, 대용량 전송에서 DMA 또는 효율적인 burst access를 사용하는지에 따라 달라집니다. 원문은 최적화 방안으로 SPI 속도 선택, DMA 기반 전송, 신중한 chip-select 관리를 제안합니다.

구현 참고 사항

원문은 기술 기사 및 자료 패키지 설명이며, 공개 펌웨어 저장소가 아닙니다. 검증 가능한 프로젝트 소스 트리와 파일 경로를 제공하지 않으므로 아래 코드는 원문에서 복사한 코드가 아닙니다.

WIZnet ioLibrary 기반 개념적 통합 예제

#include "wizchip_conf.h"
#include "socket.h"

#define NET_SOCKET 0
#define NET_PORT   5000

static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

void w5500_network_init(void)
{
    reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
    reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);

    wizchip_init(tx_size, rx_size);
    wizchip_setnetinfo(&net_info);
}

이 계층은 W5500이 MCU에 의해 SPI로 제어되기 때문에 필요합니다. MCU는 W5500 레지스터와 버퍼에 안정적으로 접근하기 전에 chip-select 제어와 SPI read/write callback을 제공해야 합니다. 상용 제품에서는 이 초기화 뒤에 reset 처리, version register 검증, PHY link 확인, 네트워크 설정, 소켓 생성이 이어져야 합니다.

void tcp_service_task(void)
{
    switch (getSn_SR(NET_SOCKET)) {
    case SOCK_CLOSED:
        socket(NET_SOCKET, Sn_MR_TCP, NET_PORT, 0);
        break;

    case SOCK_INIT:
        listen(NET_SOCKET);
        break;

    case SOCK_ESTABLISHED:
        if (getSn_RX_RSR(NET_SOCKET) > 0) {
            int32_t len = recv(NET_SOCKET, rx_buf, sizeof(rx_buf));
            if (len > 0) {
                send(NET_SOCKET, rx_buf, len);
            }
        }
        break;

    case SOCK_CLOSE_WAIT:
        disconnect(NET_SOCKET);
        close(NET_SOCKET);
        break;
    }
}

이 task는 W5500 TCP 서비스의 기본 펌웨어 패턴을 보여줍니다. MCU는 W5500 소켓 상태를 polling하거나 interrupt 기반으로 반응하고, 소켓을 열고, listen 모드로 진입하고, 애플리케이션 payload를 수신하고, 응답을 전송하고, 상대 장치가 연결을 종료하면 소켓을 복구합니다. 양산 펌웨어에서는 timeout 처리, watchdog 복구, link-loss 복구, 로그, 버퍼 경계 검사까지 확장해야 합니다.

실무 팁 / 주의점

• 보드가 검증되기 전까지 SPI 레이아웃과 타이밍은 보수적으로 설정해야 합니다. W5500은 고속 SPI를 지원하지만, signal integrity, 케이블 노이즈, MCU 타이밍 때문에 양산품에서는 낮지만 검증된 클록이 더 안정적일 수 있습니다.
• interrupt와 reset 핀을 사용하는 것이 좋습니다. INTn은 polling 부담을 줄이고, RSTn은 brownout, ESD 이벤트, 비정상 소켓 상태 이후 펌웨어가 확실히 복구할 수 있는 경로를 제공합니다.
• 소켓 버퍼는 프로토콜에 맞게 할당해야 합니다. 짧은 UDP 텔레메트리 엔드포인트와 TCP 파일 전송 서비스는 같은 버퍼 전략을 사용하면 안 됩니다.
• W5500 내부 버퍼와 MCU 애플리케이션 버퍼를 별도 자원으로 다뤄야 합니다. W5500은 소켓 데이터를 내부에 저장할 수 있지만, MCU는 명령 파싱, HTTP 헤더, Modbus 프레임, 텔레메트리 패킷 처리를 위한 안전한 버퍼가 여전히 필요합니다.
• 설치 진단 정보를 추가해야 합니다. PHY link 상태, IP 주소, gateway, 소켓 상태, 마지막 연결 해제 원인, 재시도 횟수, SPI 오류 횟수를 확인할 수 있어야 합니다.
• 케이블 제거, 스위치 재부팅, 중복 IP, 장시간 idle, burst traffic을 테스트해야 합니다. 이런 조건은 짧은 소켓 데모에서는 드러나지 않는 문제를 노출합니다.

FAQ

Q: 상용 MCU 이더넷 모듈에서 왜 WIZnet W5500을 사용하나요?
A: W5500은 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 8개 소켓, 32 KB 내부 Tx/Rx 메모리를 통합합니다. 이를 통해 소형 MCU는 SPI만으로 TCP 또는 UDP 네트워킹을 추가할 수 있고, 펌웨어는 제품 로직, 소켓 상태, 진단, 애플리케이션 프로토콜에 집중할 수 있습니다.

Q: W5500은 MCU 플랫폼에 어떻게 연결되나요?
A: W5500은 SCLK, MOSI, MISO, chip select를 사용하는 SPI로 연결됩니다. 견고한 상용 보드에서는 reset과 interrupt도 함께 라우팅해야 합니다. Ethernet 측에서는 올바른 RJ45 또는 magnetics 경로, PHY routing, local decoupling, clocking, ESD protection을 포함해야 합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 네트워크 오프로딩 장치입니다. MCU는 제품이 무엇을 할지 결정하고, W5500은 Ethernet MAC/PHY 동작, TCP/IP 처리, 소켓 상태, 패킷 버퍼링, SPI로 접근 가능한 네트워크 제어를 담당합니다.

Q: 초보자도 이 프로젝트를 따라갈 수 있나요?
A: SPI, 기본 IPv4 설정, MCU 펌웨어 bring-up을 이해하고 있다면 가능합니다. 첫 번째 목표는 W5500 version register를 읽는 것이고, 그 다음 PHY link 확인, 이후 제품 프로토콜을 추가하기 전에 간단한 TCP 또는 UDP 소켓 테스트를 실행하는 것입니다.

Q: 상용 설계에서 W5500은 ENC28J60과 어떻게 다른가요?
A: W5500은 하드웨어 TCP/IP, 8개 소켓, 32 KB 내부 메모리, 10/100 Ethernet PHY 지원을 제공합니다. ENC28J60은 SPI 기반 10BASE-T stand-alone Ethernet controller이며, onboard MAC/PHY와 8 KB buffer RAM을 제공합니다. 따라서 ENC28J60을 사용할 경우 일반적으로 호스트 MCU가 TCP/IP 스택 책임을 더 많이 부담합니다. W5500은 소켓 수준 오프로딩이 필요한 제품에 더 적합하고, ENC28J60은 소프트웨어 스택이 이미 준비된 단순하거나 레거시 설계에 맞을 수 있습니다.

출처

Original article: CSDN, “W5500以太网模块完整技术资料包,” 2025-08-06 게시, CC 4.0 BY-SA로 표시됨.
https://blog.csdn.net/weixin_42355400/article/details/150008091

WIZnet product reference: W5500 Ethernet Controller documentation and product specifications.
https://wiznet.io/products/ethernet-chips/w5500

Alternative comparison reference: Microchip ENC28J60 product information.
https://www.microchip.com/en-us/product/ENC28J60
