How to Bring Up Ethernet Networking with WIZnet W5500 on MCU Platforms?

Summary

This education-focused W5500 bring-up project explains how to connect a WIZnet W5500 Ethernet module to an MCU platform, wire the SPI and control pins, register the MCU-side SPI callbacks, and understand the register and socket model before building TCP or UDP applications. The original Wenku answer page could not be directly fetched during verification, so this article uses the accessible related CSDN W5500 module reference and WIZnet documentation as the verified source base. W5500’s role is to provide the wired Ethernet MAC/PHY, hardwired TCP/IP stack, 8 hardware sockets, and internal packet buffers so students can learn embedded Ethernet without implementing the full TCP/IP stack in MCU firmware.

What the Project Does

The project is a practical W5500 Ethernet module bring-up guide for MCU learners. It starts from the hardware module, identifies the power, SPI, reset, and interrupt pins, then moves into WIZnet ioLibrary driver migration and register/socket-based communication. The related CSDN source describes W5500 as a module based on WIZnet’s W5500 chip, with hardwired TCP/IP, embedded 10/100 Ethernet MAC/PHY, 32 KB internal buffer memory, 8 hardware sockets, and SPI access for MCU integration.

The hardware path is simple: the MCU connects to W5500 through SPI signals plus chip select, with optional reset and interrupt pins. The source lists module pins including power input, ground, INT, RST, MISO, MOSI, SCS/CS, and SCLK/SCK; it also notes that INT can be used for interrupt-driven operation and RST can be driven low then high for hardware reset.

The firmware path is built around WIZnet ioLibrary. The MCU must provide the low-level SPI exchange, chip-select control, optional critical-section control, and burst read/write functions. Once those callbacks are registered, the higher driver layer can configure W5500, access registers, open sockets, and run TCP or UDP examples. The source explicitly separates wizchip_conf, W5500 register access, and socket API responsibilities, which makes it useful for education because students can see where hardware access ends and socket abstraction begins.

Where WIZnet Fits

The exact WIZnet product is W5500. W5500 sits between the MCU and the Ethernet connector. The MCU provides SPI transactions and application logic; W5500 provides the Ethernet MAC/PHY, hardwired TCP/IP processing, socket state machines, and internal Tx/Rx memory. WIZnet documents W5500 as a hardwired TCP/IP Internet controller with SPI access up to 80 MHz, embedded 10/100 Ethernet MAC/PHY, 8 independent sockets, and 32 KB internal memory.

W5500 is a good teaching device because it exposes real embedded-networking boundaries without requiring students to write TCP/IP internals. Students still need to understand SPI framing, chip select, reset behavior, network parameters, socket states, TX/RX buffer sizing, and interrupt handling. W5500 then handles TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE in hardware.

At the register level, W5500 is not just a cable adapter. The MCU writes common network registers for MAC, IP, subnet, and gateway settings, then works with socket registers and buffers for TCP or UDP communication. The datasheet describes W5500’s SPI frame as address, control, and data phases, and states that W5500 supports SPI mode 0 and mode 3.

Implementation Notes

The exact Wenku answer page did not expose verified project files. The accessible related source provides real W5500 driver-migration snippets, and the WIZnet ioLibrary repository confirms the official driver structure, including Ethernet/W5500/w5500.c, Ethernet/W5500/w5500.h, application examples, and Internet services such as DHCP, DNS, HTTP server, MQTT, SNTP, and TFTP.

File: Ethernet/wizchip_conf.h
What it configures: callback registration between the MCU platform and WIZnet ioLibrary.
Why it matters: ioLibrary cannot know the target MCU’s SPI peripheral, chip-select GPIO, or critical-section implementation. These callbacks bind the portable W5500 driver to the actual board.

void reg_wizchip_cris_cbfunc(void(*cris_en)(void), void(*cris_ex)(void));
void reg_wizchip_cs_cbfunc(void(*cs_sel)(void), void(*cs_desel)(void));
void reg_wizchip_spi_cbfunc(uint8_t (*spi_rb)(void), void (*spi_wb)(uint8_t wb));
void reg_wizchip_spiburst_cbfunc(
    void (*spi_rb)(uint8_t* pBuf, uint16_t len),
    void (*spi_wb)(uint8_t* pBuf, uint16_t len)
);

This code exists because W5500 driver portability depends on platform callbacks. For a bare-metal board, the critical section may be empty or implemented with interrupt masking. For an RTOS board, it should protect register and buffer transactions against concurrent socket access. The source notes that chip-select registration is required and that burst functions are used for larger SPI transfers.

File: project W5500 SPI wrapper, shown as a local MCU driver block
What it configures: chip select, single-byte SPI exchange, burst read, burst write, and critical-section functions.
Why it matters: W5500 register reads and socket buffer transfers only work if chip select, SPI byte exchange, and burst transfers are electrically and logically correct.

uint8_t SPIReadWrite(uint8_t TxData)
{
    uint8_t RxData;
    HAL_SPI_TransmitReceive(&hspi1, (uint8_t *)&TxData, &RxData, 1, 100);
    return RxData;
}

void wizchip_select(void)
{
    HAL_GPIO_WritePin(W5500_CS_GPIO_Port, W5500_CS_Pin, GPIO_PIN_RESET);
}

void wizchip_deselect(void)
{
    HAL_GPIO_WritePin(W5500_CS_GPIO_Port, W5500_CS_Pin, GPIO_PIN_SET);
}

The source also shows burst read/write wrappers that repeatedly call the SPI exchange routine, plus w5500_enter_critical() and w5500_exit_critical() functions using interrupt disable and enable. These wrappers exist so the portable WIZnet layer can read W5500 registers and move packet data without depending on one MCU vendor’s HAL.

For performance education, the important register concept is buffer ownership. The W5500 datasheet states that Sn_TX_FSR reports the free size of a socket TX buffer and warns that data larger than the free size should not be saved into the TX buffer because it can overwrite unsent data. That is the practical reason students should check TX free size before copying payload data and issuing SEND.

Practical Tips / Pitfalls

• Verify power and common ground before debugging SPI. The source explicitly warns that MCU and W5500 must share ground, or SPI communication may fail.
• Start with register read/write and chip ID checks before testing TCP, UDP, DHCP, or application code.
• Route RST to an MCU GPIO during learning. Hardware reset makes recovery easier when register configuration or socket state becomes unclear.
• Use INT when teaching event-driven design. Polling is simpler, but interrupt-driven receive and disconnect handling better reflects production firmware.
• Keep SPI wiring short and chip select unambiguous. A chip-select polarity error can look like a network-stack error.
• Treat socket TX/RX buffers as limited hardware resources. W5500 has 32 KB total internal packet memory, not unlimited RAM.
• Test with one UDP socket first, then one TCP client or server, then multiple sockets.

FAQ

Q: Why use WIZnet W5500 for an education-focused MCU Ethernet project?
A: W5500 exposes real Ethernet bring-up steps while keeping TCP/IP transport manageable. Students still learn SPI, reset, interrupt, network parameters, registers, sockets, and buffers, but W5500 handles TCP/IP processing, Ethernet MAC/PHY behavior, and packet buffering in hardware.

Q: How does W5500 connect to the MCU platform?
A: The basic connection uses MISO, MOSI, SCLK/SCK, SCS/CS, power, and ground. RST is used for hardware reset, and INT can be connected to an MCU interrupt input for event-driven socket handling. The source describes INT as an interrupt output and RST as a hardware reset input that can be pulled low then high to force reset.

Q: What role does W5500 play in this project?
A: W5500 is the hardware Ethernet controller and socket engine. The MCU registers SPI callbacks, configures network identity, opens sockets, checks socket states, and moves payload data. W5500 handles the Ethernet MAC/PHY layer, hardwired TCP/IP protocols, socket transitions, and packet buffers.

Q: Can beginners follow this project?
A: Yes, if they proceed in stages. The best order is power and ground check, SPI read/write check, reset test, common network register setup, one UDP loopback test, one TCP socket test, and then interrupt or multi-socket experiments. The related source is suitable for learning because it separates pin analysis, ioLibrary migration, callback registration, and register/socket usage.

Q: For learning, should students use polling or W5500 interrupts first?
A: Polling is easier for the first lab because students can repeatedly read socket status and received-size registers. Interrupt mode is better for the next step because W5500 can signal receive, disconnect, timeout, and related events through INT, reducing constant polling and making the firmware structure closer to real embedded systems.

Source

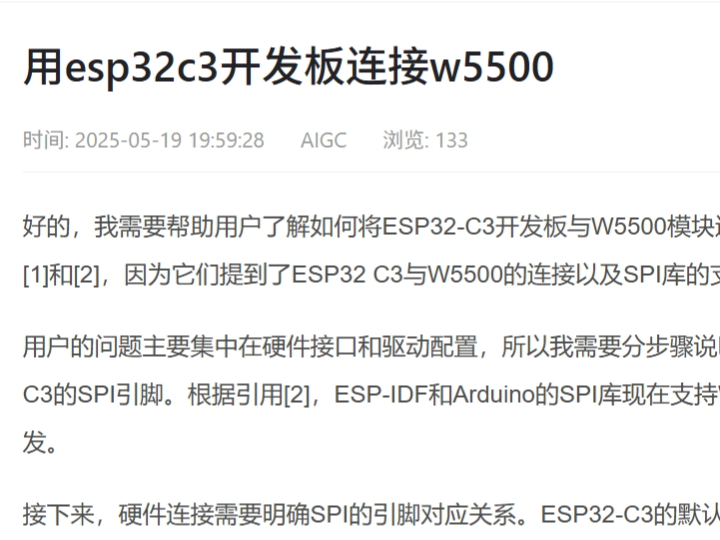

Original source link: CSDN Wenku answer page provided by the user. The page could not be directly fetched during verification, so its exact license and project-specific implementation details could not be confirmed.

Related accessible CSDN source: “W5500模块使用 - 看这篇就够了,” covering W5500 module wiring, interrupt/reset notes, ioLibrary migration, callback registration, and SPI wrapper code. License was not stated on the accessible page.

WIZnet product reference: W5500 documentation and datasheet, including hardwired TCP/IP protocols, SPI mode support, 8 sockets, and 32 KB internal Tx/Rx memory.

WIZnet software reference: ioLibrary Driver repository, MIT license, with W5500 driver files, socket APIs, and application protocol directories.

Tags

#W5500 #WIZnet #MCU #Education #Ethernet #SPI #HardwareWiring #Registers #Firmware #Performance #ioLibrary #Socket #TCP #UDP #EmbeddedNetworking

MCU 플랫폼에서 WIZnet W5500으로 Ethernet 네트워킹을 Bring-up하는 방법은?

요약

이 교육용 W5500 bring-up 프로젝트는 WIZnet W5500 Ethernet 모듈을 MCU 플랫폼에 연결하고, SPI 및 제어 핀을 배선하며, MCU 측 SPI callback을 등록하고, TCP 또는 UDP 애플리케이션을 만들기 전에 register 및 socket model을 이해하는 방법을 설명합니다. 원본 Wenku answer page는 검증 중 직접 가져올 수 없었으므로, 이 글은 접근 가능한 관련 CSDN W5500 모듈 자료와 WIZnet 문서를 검증된 소스 기반으로 사용합니다. W5500의 역할은 유선 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 8개 hardware socket, 내부 packet buffer를 제공해 학생들이 MCU 펌웨어에서 전체 TCP/IP 스택을 구현하지 않고도 embedded Ethernet을 학습할 수 있게 하는 것입니다.

프로젝트가 하는 일

이 프로젝트는 MCU 학습자를 위한 실용적인 W5500 Ethernet 모듈 bring-up 가이드입니다. 하드웨어 모듈에서 시작해 power, SPI, reset, interrupt pin을 식별하고, 이후 WIZnet ioLibrary driver migration과 register/socket 기반 통신으로 넘어갑니다. 관련 CSDN 소스는 W5500을 WIZnet W5500 칩 기반 모듈로 설명하며, hardwired TCP/IP, embedded 10/100 Ethernet MAC/PHY, 32 KB internal buffer memory, 8 hardware socket, MCU 통합을 위한 SPI access를 언급합니다.

하드웨어 경로는 단순합니다. MCU는 SPI 신호와 chip select로 W5500에 연결되며, 선택적으로 reset 및 interrupt pin을 사용할 수 있습니다. 소스는 power input, ground, INT, RST, MISO, MOSI, SCS/CS, SCLK/SCK 같은 모듈 핀을 제시합니다. 또한 INT는 interrupt-driven operation에 사용할 수 있고, RST는 low로 당긴 뒤 high로 되돌려 hardware reset을 수행할 수 있다고 설명합니다.

펌웨어 경로는 WIZnet ioLibrary를 중심으로 구성됩니다. MCU는 low-level SPI exchange, chip-select control, optional critical-section control, burst read/write function을 제공해야 합니다. 이 callback들이 등록되면 상위 driver layer가 W5500을 설정하고, register에 접근하며, socket을 열고, TCP 또는 UDP 예제를 실행할 수 있습니다. 관련 소스는 wizchip_conf, W5500 register access, socket API의 책임을 명확히 분리합니다. 이 구조는 학생들이 hardware access가 끝나는 지점과 socket abstraction이 시작되는 지점을 볼 수 있어 교육용으로 유용합니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 정확한 WIZnet 제품은 W5500입니다. W5500은 MCU와 Ethernet connector 사이에 위치합니다. MCU는 SPI transaction과 application logic을 제공하고, W5500은 Ethernet MAC/PHY, hardwired TCP/IP processing, socket state machine, 내부 Tx/Rx memory를 제공합니다. WIZnet 문서 기준으로 W5500은 최대 80 MHz SPI, embedded 10/100 Ethernet MAC/PHY, 8 independent socket, 32 KB internal memory를 갖춘 hardwired TCP/IP Internet controller입니다.

W5500은 교육용 장치로 적합합니다. 학생들이 TCP/IP 내부를 직접 작성하지 않아도 실제 embedded networking 경계를 볼 수 있기 때문입니다. 학생들은 여전히 SPI framing, chip select, reset behavior, network parameter, socket state, TX/RX buffer sizing, interrupt handling을 이해해야 합니다. W5500은 TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE를 하드웨어로 처리합니다.

Register 수준에서 W5500은 단순 cable adapter가 아닙니다. MCU는 MAC, IP, subnet, gateway 설정을 위해 common network register를 기록한 뒤, TCP 또는 UDP 통신을 위해 socket register와 buffer를 다룹니다. Datasheet는 W5500의 SPI frame이 address, control, data phase로 구성된다고 설명하며, W5500이 SPI mode 0 및 mode 3을 지원한다고 명시합니다.

구현 참고 사항

정확한 Wenku answer page는 검증 가능한 project file을 노출하지 않았습니다. 접근 가능한 관련 소스는 실제 W5500 driver-migration snippet을 제공하고, WIZnet ioLibrary repository는 Ethernet/W5500/w5500.c, Ethernet/W5500/w5500.h, application example, DHCP, DNS, HTTP server, MQTT, SNTP, TFTP 같은 Internet service를 포함한 공식 driver structure를 확인시켜 줍니다.

파일: Ethernet/wizchip_conf.h
설정 내용: MCU platform과 WIZnet ioLibrary 사이의 callback registration
중요한 이유: ioLibrary는 target MCU의 SPI peripheral, chip-select GPIO, critical-section implementation을 알 수 없습니다. 이 callback들이 portable W5500 driver를 실제 보드에 연결합니다.

void reg_wizchip_cris_cbfunc(void(*cris_en)(void), void(*cris_ex)(void));
void reg_wizchip_cs_cbfunc(void(*cs_sel)(void), void(*cs_desel)(void));
void reg_wizchip_spi_cbfunc(uint8_t (*spi_rb)(void), void (*spi_wb)(uint8_t wb));
void reg_wizchip_spiburst_cbfunc(
    void (*spi_rb)(uint8_t* pBuf, uint16_t len),
    void (*spi_wb)(uint8_t* pBuf, uint16_t len)
);

이 코드는 W5500 driver portability가 platform callback에 의존하기 때문에 필요합니다. Bare-metal board에서는 critical section이 비어 있거나 interrupt masking으로 구현될 수 있습니다. RTOS board에서는 concurrent socket access로부터 register 및 buffer transaction을 보호해야 합니다. 관련 소스는 chip-select registration이 필수이며, burst function은 더 큰 SPI transfer에 사용된다고 설명합니다.

파일: project W5500 SPI wrapper, local MCU driver block으로 표시됨
설정 내용: chip select, single-byte SPI exchange, burst read, burst write, critical-section function
중요한 이유: W5500 register read와 socket buffer transfer는 chip select, SPI byte exchange, burst transfer가 전기적·논리적으로 정확해야만 동작합니다.

uint8_t SPIReadWrite(uint8_t TxData)
{
    uint8_t RxData;
    HAL_SPI_TransmitReceive(&hspi1, (uint8_t *)&TxData, &RxData, 1, 100);
    return RxData;
}

void wizchip_select(void)
{
    HAL_GPIO_WritePin(W5500_CS_GPIO_Port, W5500_CS_Pin, GPIO_PIN_RESET);
}

void wizchip_deselect(void)
{
    HAL_GPIO_WritePin(W5500_CS_GPIO_Port, W5500_CS_Pin, GPIO_PIN_SET);
}

관련 소스는 SPI exchange routine을 반복 호출하는 burst read/write wrapper와 interrupt disable/enable을 사용하는 w5500_enter_critical(), w5500_exit_critical() 함수도 보여줍니다. 이 wrapper들은 portable WIZnet layer가 특정 MCU vendor HAL에 의존하지 않고 W5500 register를 읽고 packet data를 이동할 수 있게 합니다.

성능 교육에서 중요한 register 개념은 buffer ownership입니다. W5500 datasheet는 Sn_TX_FSR가 socket TX buffer의 free size를 보고한다고 설명하며, free size보다 큰 데이터를 TX buffer에 저장하면 아직 전송되지 않은 데이터를 덮어쓸 수 있다고 경고합니다. 따라서 학생들은 payload data를 복사하고 SEND를 실행하기 전에 TX free size를 확인해야 합니다.

실무 팁 / 주의점

• SPI를 디버깅하기 전에 전원과 common ground를 확인해야 합니다. 관련 소스는 MCU와 W5500이 ground를 공유해야 하며, 그렇지 않으면 SPI 통신이 실패할 수 있다고 명시합니다.
• TCP, UDP, DHCP, application code를 테스트하기 전에 register read/write와 chip ID 확인부터 시작해야 합니다.
• 학습 단계에서는 RST를 MCU GPIO에 연결하는 것이 좋습니다. Hardware reset은 register configuration이나 socket state가 불명확해졌을 때 복구를 쉽게 합니다.
• Event-driven design을 가르칠 때는 INT를 사용해야 합니다. Polling은 더 단순하지만, interrupt-driven receive 및 disconnect handling이 실제 production firmware 구조에 더 가깝습니다.
• SPI 배선은 짧게 유지하고 chip select 동작을 명확히 해야 합니다. Chip-select polarity 오류는 network-stack 오류처럼 보일 수 있습니다.
• Socket TX/RX buffer를 제한된 hardware resource로 다뤄야 합니다. W5500의 내부 packet memory는 총 32 KB이며 무제한 RAM이 아닙니다.
• 먼저 하나의 UDP socket을 테스트하고, 그다음 하나의 TCP client 또는 server, 마지막으로 multiple socket을 테스트하는 순서가 좋습니다.

FAQ

Q: 교육용 MCU Ethernet 프로젝트에서 왜 WIZnet W5500을 사용하나요?
A: W5500은 실제 Ethernet bring-up 단계를 보여주면서도 TCP/IP transport를 관리 가능한 수준으로 유지합니다. 학생들은 SPI, reset, interrupt, network parameter, register, socket, buffer를 학습하고, W5500은 TCP/IP 처리, Ethernet MAC/PHY 동작, packet buffering을 하드웨어로 처리합니다.

Q: W5500은 MCU 플랫폼에 어떻게 연결되나요?
A: 기본 연결은 MISO, MOSI, SCLK/SCK, SCS/CS, power, ground를 사용합니다. RST는 hardware reset에 사용되고, INT는 event-driven socket handling을 위한 MCU interrupt input에 연결할 수 있습니다. 관련 소스는 INT를 interrupt output으로, RST를 low 후 high로 전환해 reset할 수 있는 hardware reset input으로 설명합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 hardware Ethernet controller이자 socket engine입니다. MCU는 SPI callback을 등록하고, network identity를 설정하며, socket을 열고, socket state를 확인하고, payload data를 이동합니다. W5500은 Ethernet MAC/PHY layer, hardwired TCP/IP protocol, socket transition, packet buffer를 처리합니다.

Q: 초보자도 이 프로젝트를 따라갈 수 있나요?
A: 가능합니다. 단계적으로 진행하는 것이 좋습니다. 권장 순서는 power 및 ground check, SPI read/write check, reset test, common network register setup, one UDP loopback test, one TCP socket test, interrupt 또는 multi-socket experiment입니다. 관련 소스는 pin analysis, ioLibrary migration, callback registration, register/socket usage를 분리해 설명하므로 학습에 적합합니다.

Q: 학습용으로 polling과 W5500 interrupt 중 무엇을 먼저 사용해야 하나요?
A: 첫 실습에서는 polling이 더 쉽습니다. 학생들이 socket status와 received-size register를 반복적으로 읽을 수 있기 때문입니다. 다음 단계에서는 interrupt mode가 더 적합합니다. W5500은 INT를 통해 receive, disconnect, timeout 관련 event를 알릴 수 있으므로 constant polling을 줄이고 실제 embedded system에 가까운 firmware 구조를 만들 수 있습니다.

출처

Original source link: 사용자가 제공한 CSDN Wenku answer page. 검증 중 해당 페이지를 직접 가져올 수 없었으므로, 정확한 라이선스와 프로젝트별 구현 세부 정보는 확인할 수 없었습니다.
https://wenku.csdn.net/answer/58u5081w00

Related accessible CSDN source: “W5500模块使用 - 看这篇就够了,” W5500 module wiring, interrupt/reset notes, ioLibrary migration, callback registration, SPI wrapper code를 다룸. 접근 가능한 페이지에는 라이선스가 명시되어 있지 않습니다.
https://blog.csdn.net/m0_74209072/article/details/142765135

WIZnet product reference: W5500 documentation and datasheet, including hardwired TCP/IP protocols, SPI mode support, 8 sockets, and 32 KB internal Tx/Rx memory.
https://docs.wiznet.io/Product/Chip/Ethernet/W5500

WIZnet software reference: ioLibrary Driver repository, MIT license, with W5500 driver files, socket APIs, and application protocol directories.
https://github.com/Wiznet/ioLibrary_Driver
