Project Overview

PoE  이더넷으로 전원과 데이터를 동시에 공급받는 XIAO W5500 Ethernet Adapter에 ESPHome  과 BTHome을 결합하여 Home Assistant의 BLE 커버리지를 집안 전체로 확장한다. 무선 간섭에 민감한 환경에서도 WIZnet W5500 덕분에 지연이 거의 없는 안정적 연결을 확보한다.

Key Features

PoE + Isolation – 48 V PoE 입력, 5 V 출력, 전원선 최소화Seeed Studio

WIZnet W5500 – 하드웨어 TCP/IP 오프로딩으로 낮은 MCU 부하

Dual-stack Connectivity – BLE 스캔은 ESP32, 백홀은 유선 LAN

ESPHome – YAML 기반 설정, 브라우저에서 펌웨어 플래시

BTHome – BLE 기반의 Home assistant 솔루션

Network Architecture

BLE 센서는 → ESP32 스캔 → Ethernet (W5500) → Home Assistant → 자동화 엔진. 유선 백홀 덕분에 Bluetooth 패킷 수집 지점이 Wi-Fi 품질과 무관하게 자유롭게 배치된다.

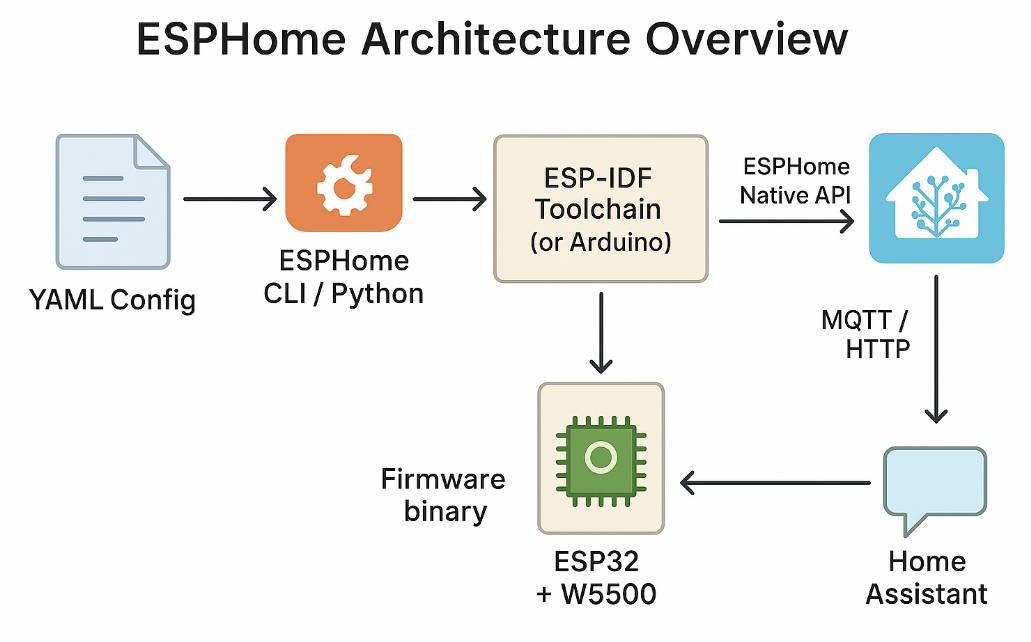

ESPHome 이란?

ESPHome은 ESP8266, ESP32 등과 같은 저가형 마이크로컨트롤러(MCU) 기반 장치를 위한 펌웨어(운영체제)이자 개발 프레임워크입니다.

다양한 센서/장치 지원: 온도, 습도, 조도, 모션 센서, 릴레이, LED 등 다양한 센서 및 액츄에이터(출력장치)를 쉽게 통합할 수 있습니다.

Home Assistant와의 완벽한 통합: ESPHome으로 만든 장치들은 Home Assistant와 ESPHome API를 통해 로컬 네트워크에서 자동으로, 그리고 매우 쉽게 연동됩니다. (MQTT를 통한 연동도 가능합니다.)

OTA(Over-The-Air) 업데이트: 한 번 설정하고 나면, 장치를 USB로 다시 연결할 필요 없이 Wi-Fi나 이더넷을 통해 무선으로 펌웨어를 업데이트할 수 있습니다.

ESPHome은 다음과 같은 맞춤형 스마트 홈 장치를 만드는 데 널리 사용됩니다.

스마트 조명: ESP 보드를 이용해 LED 스트립의 색상이나 밝기를 원격으로 제어합니다.

환경 모니터링: 온도 및 습도 센서를 연결하여 실내 환경 데이터를 Home Assistant에 전송합니다.

스마트 콘센트/스위치: 릴레이를 연결하여 원격으로 전원을 켜고 끌 수 있는 장치를 만듭니다.

맞춤형 디스플레이: LED 매트릭스나 LCD 디스플레이에 HA의 다양한 데이터를 표시합니다.

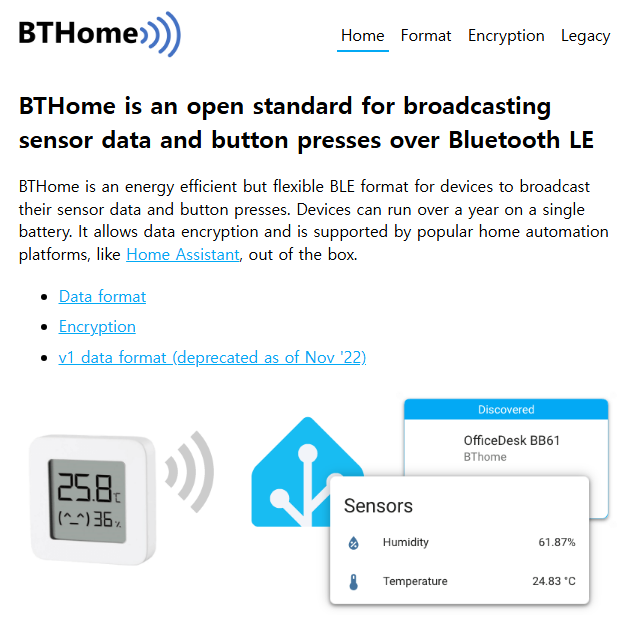

BTHome 이란?

BTHome은 센서 데이터와 버튼 이벤트를 BLE 브로드캐스트에 표준화해 담는 오픈 포맷이다. 1 년 이상 배터리 수명을 목표로 설계됐고, 선택적 AES-CCM 암호화를 통해 프라이버시를 보장한다. Home Assistant 등 주요 홈 오토메이션 플랫폼이 기본 지원해 “앱 없는 BLE 센서” 생태계를 만든다.

BLE 브로드캐스트 표준: 센서 데이터·버튼 이벤트를 광고 패킷 하나에 담아 전송하는 오픈 포맷

초저전력 설계: 슬립-→광고 패턴으로 1 년 + 배터리 수명

UUID 0xFCD2 단일 식별자 채택 → 수신 측은 한 번만 파서 구현

선택적 AES-CCM 암호화(16-byte PSK) 지원으로 프라이버시 보호

생태계: Home Assistant·Shelly BLU·ATC MiThermometer 등 상용·DIY 기기 다수.

https://bthome.io/

결론 — 스마트-홈 인프라 “필수 레시피” 중 하나

“무선 센서는 자유롭게, 백홀은 유선으로 견고하게”
Wi-Fi 리피터나 USB 동굴(dongle) 증설 없이도 BLE 커버리지를 확장하는 가장 간단한 방법입니다.

설치 난도 대비 효과가 크다
PoE 케이블 하나만 꽂으면 전원·통신·자동 등록이 끝나므로, 입문자도 반나절이면 구축 가능하고, 전문가는 집 전체를 멀티-게이트웨이 메시에 가까운 구조로 확장할 수 있습니다.

미래 호환성 확보
BTHome·ESPHome·Home Assistant 모두 활발히 개발 중인 오픈 프로젝트입니다. 나중에 Matter-over-Thread USB 동굴을 추가해도, 이 유선 BLE 게이트웨이가 충돌 없이 공존해 다중 프로토콜 스마트-홈을 꾸릴 수 있습니다.

따라서 — Home Assistant 환경에서 이 프로젝트는
“로컬·안정·저전력·확장성” 네 가지 축을 한꺼번에 해결해 주는 가성비 높은 필수 구성요소로 자리 잡을 수 있습니다.
