Overview

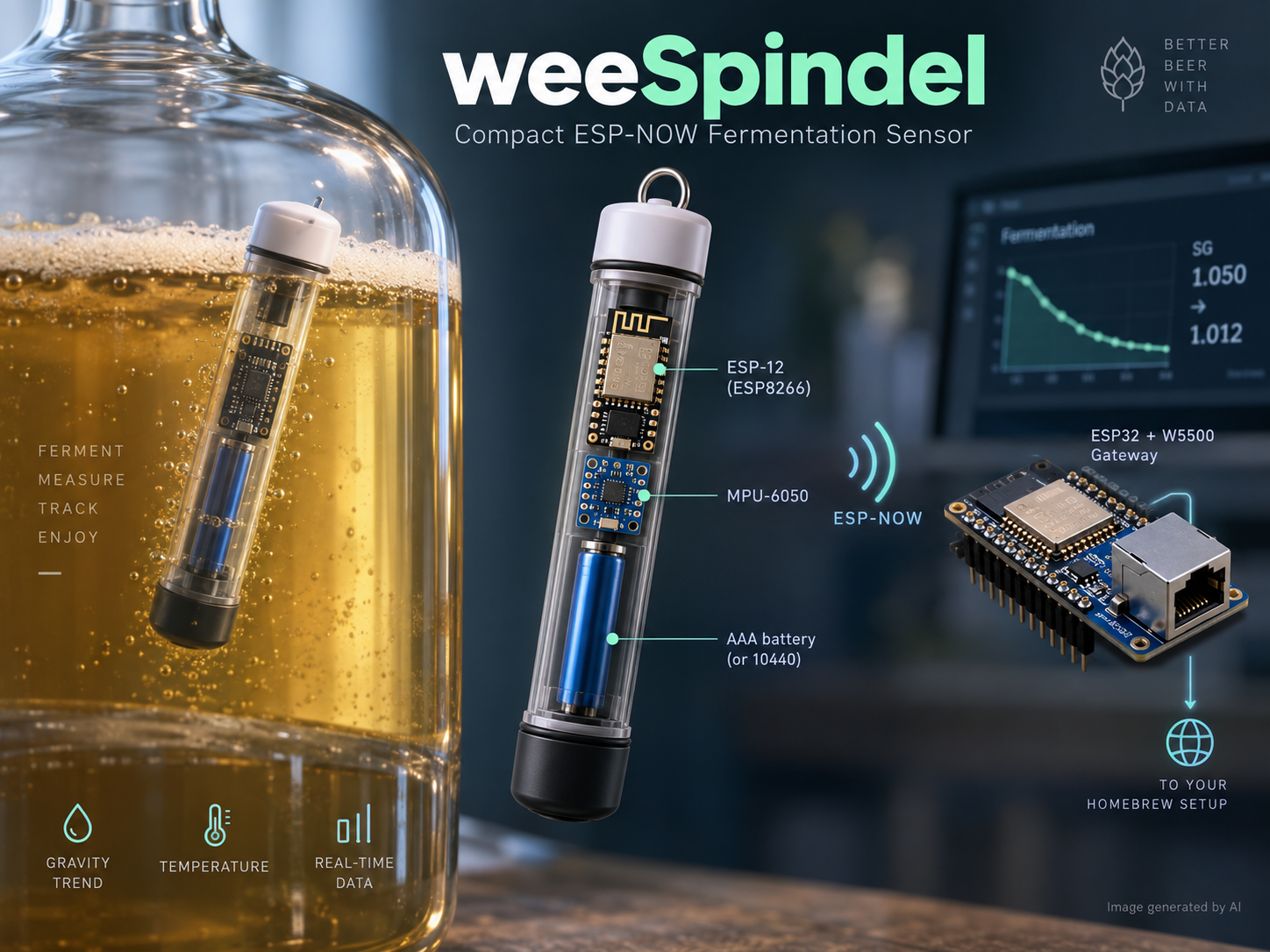

weeSpindel is a compact brewing hydrometer built by GitHub user c- as a smaller alternative to the iSpindel. One dimensional constraint drives every other decision in the project: the electronics and the battery have to fit inside a tube of roughly 25 mm outside diameter, small enough to drop through the neck of a glass carboy. To stay inside that envelope the design gives up Wi-Fi in favour of ESP-NOW broadcasts and gives up a Li-ion pack in favour of a single AAA-size cell. Because an ESP-NOW frame is a raw 802.11 broadcast rather than an IP packet, the float alone cannot reach a home automation system. The missing half of the path is a separate receiver: an ESP32 paired with a WIZnet W5500 Ethernet module, acting as an ESP-NOW-to-MQTT gateway so that the readings show up in Home Assistant and similar tools. The repository holds the float's firmware and hardware notes, carries 17 stars, and was last pushed on 2024-04-20.

Hardware & Software Configuration

The bill of materials is what remains after stripping the iSpindel down to the parts that fit. The author is left with an ESP-12 module, an MPU-6050 module, the power circuitry, assorted passives, and a single battery cell. Even the DS18B20 temperature sensor is dropped, because the MPU-6050 already reports a temperature good enough for the job, and every part removed buys volume inside the 25 mm tube.

Power is where the size limit bites hardest. Moving away from Li-ion toward simple NiMH rechargeables was a deliberate goal, and ESP-NOW makes a single NiMH cell with a boost converter a realistic option. The first attempt failed for reasons that have nothing to do with electronics: a 25 mm tube containing a AA NiMH cell does not have the buoyancy to float, let alone tilt, so the design was forced down to a AAA cell. As a practical hedge the board also accepts a 10440 Li-ion cell — the AAA-size lithium format — driven through a conventional LDO regulator instead of a boost converter, an arrangement the author describes as far more stable at this point.

Sleep behaviour is handled by omission rather than by extra circuitry. There is no MOSFET cutting power to the MPU module; between the sensor module and the Torex XC6204 LDO on the author's board, the whole assembly draws maybe 5 uA while sleeping, which is low enough that the added part would not pay for its own board area. The status LED is removed in the usual fashion.

There is no USB controller on the prototype, so programming the ESP is handled either by removing the module, which the author mounts on pin headers for exactly this reason, or by some sort of pogo pin jig that is still marked TBD. The prototype board itself was cut on a PCB mill, and that process sets a floor on how fine the component footprints can be.

The firmware is deliberately thin. It wakes, reads the MPU, transmits an ESP-NOW broadcast, and sleeps again, with only five samples taken from the sensor per cycle — a number the author suspects might even be excessive. Configurability, in the author's own words, is minimal.

Additional photos are available in the original repository: https://github.com/c-/weeSpindel

System Architecture

The system splits cleanly into a battery half and a mains-powered half, and the split is the point of the design. Inside the tube, the MPU-6050 supplies tilt and temperature, the single cell supplies power through either the boost converter or the LDO path, and the ESP-12 turns those inputs into one short broadcast. The whole wake-read-send-sleep cycle takes approximately 100 to 120 ms, which is what makes a single small cell viable: the radio is on for a fraction of a second and the rest of the time the board is at microamps.

Outside the fermenter, the ESP-32 gateway listens for those broadcasts and does the part the float cannot afford to do — joining a network, holding a TCP connection open, and speaking MQTT. The W5500 gives that gateway its wired uplink. From the broker onward, the data is ordinary home automation traffic that Home Assistant and other MQTT clients can subscribe to.

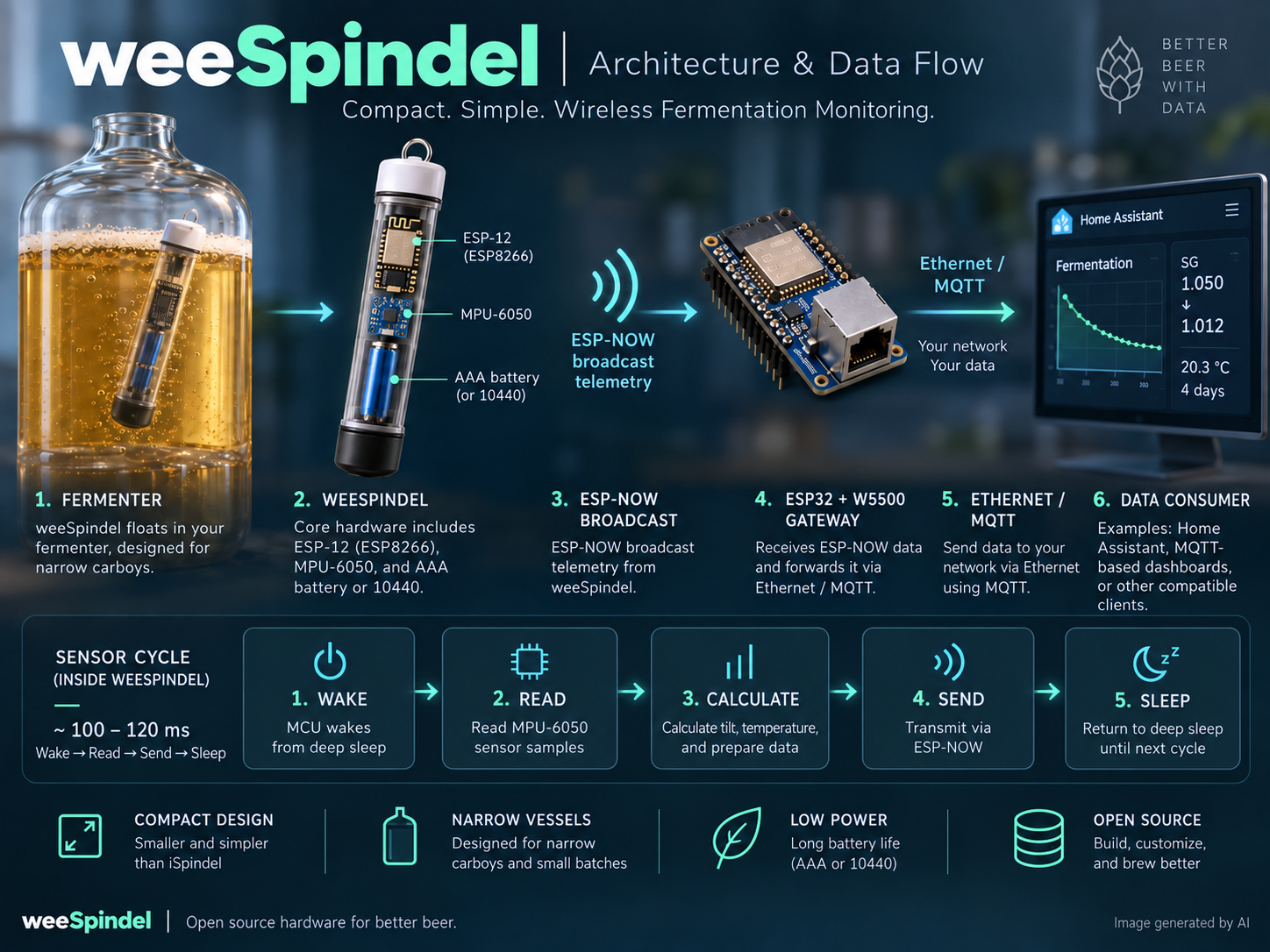

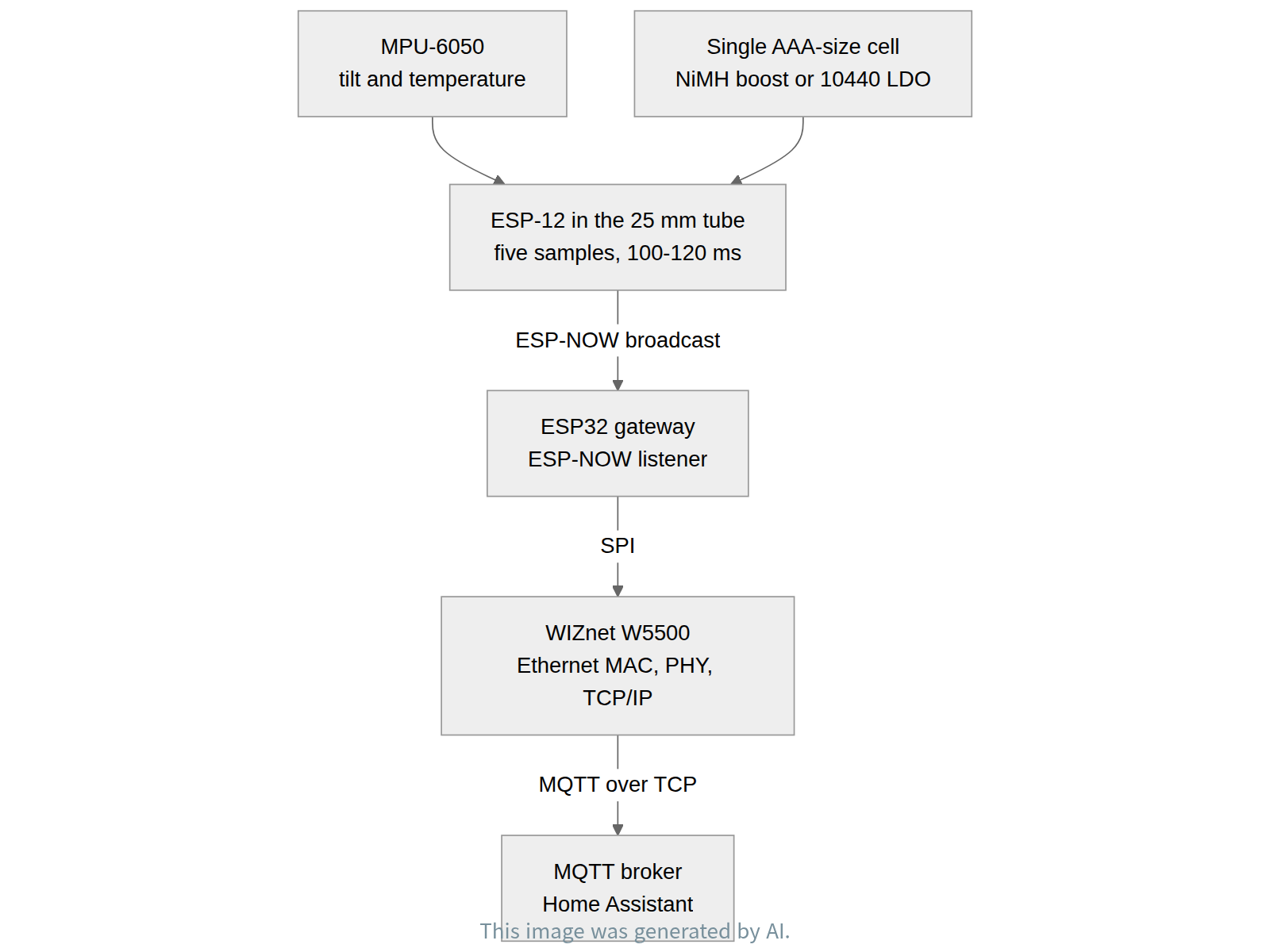

flowchart TB
  MPU["MPU-6050<br/>tilt and temperature"] --> ESP
  PWR["Single AAA-size cell<br/>NiMH boost or 10440 LDO"] --> ESP
  ESP["ESP-12 in the 25 mm tube<br/>five samples, 100-120 ms"] -->|"ESP-NOW broadcast"| GW
  GW["ESP32 gateway<br/>ESP-NOW listener"] -->|"SPI"| W5500
  W5500["WIZnet W5500<br/>Ethernet MAC, PHY, TCP/IP"] -->|"MQTT over TCP"| HUB["MQTT broker<br/>Home Assistant"]

Role of the WIZnet W5500

It is worth being precise about where the W5500 sits: it is not inside the float. Nothing in the 25 mm tube speaks IP, and nothing in it is wired. The W5500 belongs to the gateway on the other side of the ESP-NOW hop, and in the repository it appears exactly once, in the README line that describes the ESP-NOW-to-MQTT gateway as an ESP32 with a W5500 Ethernet module.

That placement is what makes the rest of the design affordable. The W5500 is WIZnet's hardwired TCP/IP Ethernet controller: an SPI peripheral that carries the Ethernet MAC and PHY and can terminate TCP and UDP connections in silicon rather than in the host's software stack. A host microcontroller talks to it over a handful of SPI pins and gets a working socket interface back, without linking a full network stack or budgeting RAM for packet buffers. For a small always-on gateway that job is a good fit, because the gateway is a fixed installation next to the network rather than a battery device that has to float.

The README does not spell out why Ethernet was chosen over Wi-Fi for the gateway, so the reasoning below is engineering context rather than the author's stated intent. An ESP32 that receives ESP-NOW frames and also joins a Wi-Fi access point has to share one radio and one channel between those two roles, and a wired uplink removes that conflict entirely: the radio stays dedicated to listening for the float, while the MQTT session runs out over copper. A wired link also gives the gateway a stable path for a service that is expected to keep logging for days on end while a fermentation runs.

FAQ

Why not simply use an iSpindel? The author likes the idea of the iSpindel but wanted something smaller, specifically something usable in glass carboys. That means fitting a tube of approximately 25 mm outside diameter, which the original design does not do.

Why a AAA cell instead of a AA? Buoyancy, not electronics. A 25 mm tube containing a AA NiMH cell does not have the necessary buoyancy to actually float, much less tilt, so the cell had to shrink.

Why ESP-NOW instead of Wi-Fi? ESP-NOW allows low-overhead transmission, which is what compresses the wake-read-send-sleep cycle to roughly 100 to 120 ms. That short duty cycle is what makes a single NiMH cell with a boost converter a realistic power source in the first place.

What measures temperature if the DS18B20 is gone? The MPU-6050 does. Dropping the dedicated temperature sensor is one of the volume savings that let the design reach 25 mm.

How is the firmware flashed without a USB port? Either the ESP module is removed — the author mounts it on pin headers — or through a pogo pin jig, which is still an open item. A CH340E USB controller on the board is on the wish list for a future revision.

Is Ethernet required to use it? The float itself only broadcasts ESP-NOW, so any receiver that understands those frames can pick it up. The setup described in the repository is the one the author runs: an ESP32 with a W5500 Ethernet module bridging to MQTT, which is what puts the readings into Home Assistant.

Is there a known hazard to watch for? Yes, and the author documents it. When the supply drops too low — under about 1.2 V with a AAA NiMH cell — the HT7733SA boost regulator enters a roughly 200 mA battery-draining loop, and in extreme cases it will reverse-charge the cell. The planned fix is a boost regulator with under-voltage lockout, such as the TPS61097.

What else is planned? A manufactured PCB instead of a milled prototype, which would allow finer footprints, mounting the MPU-6050 chip directly on the board instead of using a module, the UVLO regulator swap, and the on-board USB controller.

About the Author

weeSpindel is published on GitHub by the user c-, and the repository is the project's only public home. The account metadata collected for this write-up carries no display name, blog, or public contact address, so the work speaks for itself: a milled prototype, a mechanical constraint stated up front, a failure that was measured rather than hidden, and a named replacement part for it. The repository has 17 stars, uses master as its default branch, and was last pushed on 2024-04-20. No license file is declared, which is why the photographs from the README are linked rather than reproduced here.
