Project Overview

Power-Meter-2 is not a full smart meter, metering IC design, or cloud energy platform. It is a local auxiliary monitor that reads the optical or pulse output behavior of an existing electricity meter. The firmware converts pulse timing into current power and pulse count into accumulated energy, then exposes the result through an embedded web page served by the MCU over Ethernet.

The repository contains firmware, schematic material, a README, and example images, but it does not include a packaged release. This makes it more suitable as a source-level reference design or prototype than as a ready-to-install product.

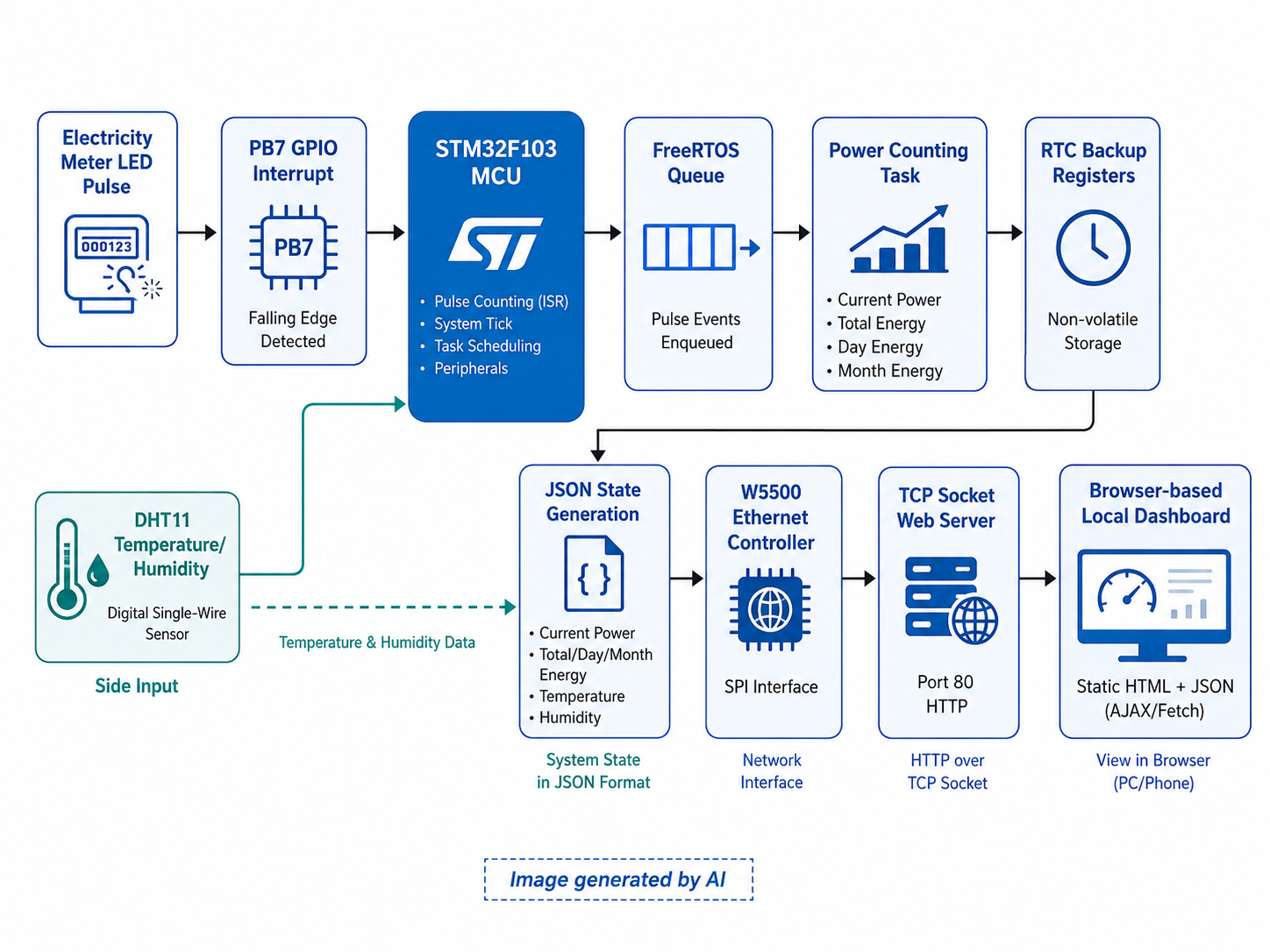

System Architecture and Operation Flow

Electricity meter LED pulse
    ↓
STM32F103 GPIO interrupt on PB7
    ↓
FreeRTOS queue
    ↓
Power counting task
    ↓
RTC backup registers
    ↓
JSON state generation
    ↓
W5500 TCP socket web server
    ↓
Browser-based local dashboard

The firmware initialization flow includes HAL setup, GPIO/SPI/IWDG initialization, JSON initialization, W5500 reset, DWT timing, RTC initialization, power-counting initialization, W5500 stack callback registration, and W5500/DHCP/DNS setup. After that, FreeRTOS tasks are created for LED blinking, network handling, power counting, web serving, RTC updates, and DHT11 handling.

Hardware Components

network_low.h defines the W5500 chip-select pin as PA4, interrupt pin as PA1, and reset pin as PB11. main.c configures PB7 as a rising-edge external interrupt with pulldown, matching the pulse input role.

Software Components

The web server maps index.html, zepto.min.js, and state.cgi to firmware-side resources. state.cgi is generated dynamically through generate_json_data1(), while static files are served from embedded arrays.

Data Flow

Pulse timestamp
    ↓
Pulse period calculation
    ↓
Current power calculation
    ↓
Total/day/month energy update
    ↓
JSON field generation
    ↓
HTTP response

The power-counting code defines a queue size of 16, an 80 ms pulse-length filter, and a power counter coefficient of 3200. The watt conversion is based on pulse period in milliseconds and a conversion coefficient derived from 3600 seconds and 1,000,000 millisecond/micro-unit scaling. Total, day, and month counters are derived from RTC backup register values.

The JSON generator creates fields including device time, current power, total energy, daily energy, monthly energy, previous-month energy, last pulse receive time, time from reset, total time, temperature, and humidity. The implementation uses a 1024-byte buffer with sprintf() and strcat().

WIZnet Product Role

network_low.c registers W5500 chip-select and SPI callback functions through reg_wizchip_cs_cbfunc() and reg_wizchip_spi_cbfunc(). It also initializes DHCP and DNS through WIZnet-related functions.

TOE Usage

The HTTP server opens TCP sockets with socket(sock_num, Sn_MR_TCP, port, 0x00), receives HTTP requests with recv(), and serves responses using WIZnet socket-level functions. This indicates use of the W5500 socket-based TCP/IP offload path rather than an MCU-side TCP/IP stack.

Hybrid Network Status

The confirmed network path is wired Ethernet through W5500. The repository does not show a combined wired/wireless network architecture.

Similar WIZnet / maker.wiznet.io References

Power-Meter-2 belongs to the broader WIZnet energy-monitoring area, but it differs from several existing WIZnet Maker examples by using electricity-meter LED pulse detection rather than Modbus, SML, JSY modules, or dedicated energy-metering ICs.

The main distinction is the measurement input method. Power-Meter-2 uses a simple pulse-counting approach from an existing meter, while many related WIZnet energy projects use protocol-based or metering-IC-based data acquisition.

Strengths

Limitations

The POST handler processes commands such as reset_day_cnt, and the confirmed code path does not show authentication around these counter-changing operations.

Application Value

Power-Meter-2 is useful as a compact reference for STM32F103 + W5500 systems that need local status monitoring over Ethernet. It also provides a practical example of pulse-based energy estimation, FreeRTOS event transfer, embedded web serving, and simple JSON state publishing.

Author Information

The repository owner is iliasam. The public GitHub profile identifies the author as a firmware developer and lists interests including MCU programming, SDR, optics, and LIDAR. The account contains multiple embedded and hardware-oriented repositories, including lidar, laser tape reverse engineering, STM32, SDR, and GPS-related projects.

STM32F103과 W5500으로 구현한 전력량계 LED 펄스 기반 전력 모니터

프로젝트 개요

Power-Meter-2는 전력량계를 대체하는 스마트미터가 아니며, 전력 계측 IC로 전압과 전류를 직접 측정하는 설계도 아닙니다. 기존 전력량계의 LED pulse를 입력으로 받아 pulse 간격으로 현재 전력을 계산하고, pulse count를 기반으로 누적 전력량을 산출하는 로컬 보조 모니터입니다.

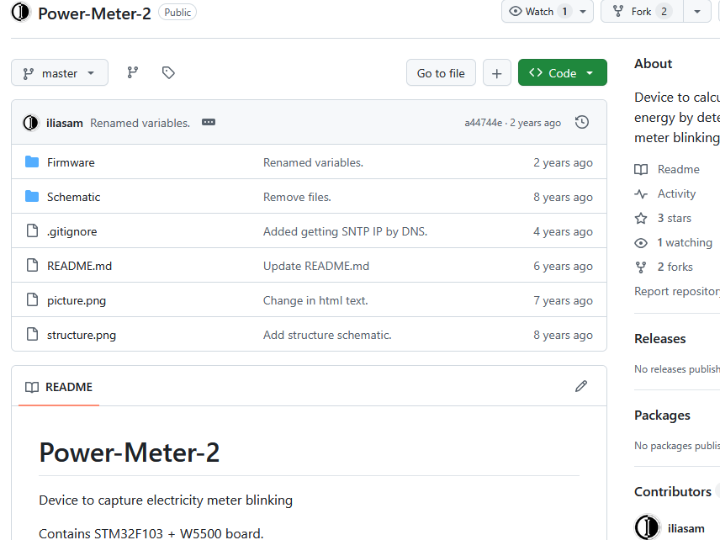

저장소에는 Firmware, Schematic, README.md, picture.png, structure.png가 포함되어 있습니다. 다만 공개 릴리스 패키지는 없으므로 완성형 설치 제품보다는 소스 기반 참조 구현 또는 프로토타입 성격이 강합니다.
