Overview
A tally light is a small indicator on or near a camera that tells talent and operators when a camera is live (“on-air”) and often when it is next (“preview”), typically using red for on-air and green for preview.
TallyCircuitPy implements that indicator as a Wi-Fi-connected CircuitPython device that serves HTTP endpoints for remote control, keeping “status decision-making” outside the device.

Main Content

Deployment model (CIRCUITPY copy install): Install by extracting the latest release ZIP and copying its contents (including lib/ with precompiled libraries) onto the CIRCUITPY drive.

Connectivity-first workflow: Wi-Fi configuration is done via secrets.py; if Wi-Fi fails, the device signals it through LED behavior (rapid blinking).

HTTP control surface:

GET /set?color=RRGGBB&brightness=0.x sets LED color and brightness.

GET /status reports current state.

GET /dashboard provides a simple web UI for discovery/validation/tuning.

Thermal guardrail: Some devices cannot sustain >50% brightness without heatsinks; a max brightness setting exists to prevent overheating.

Lightweight server choice: The project relies on a small HTTP server component rather than a heavy web framework, fitting microcontroller constraints while still offering routing and responses.

System Context
In multi-camera live production, tally is a low-bandwidth but high-impact communication channel between the control room (switcher/software) and camera/talent. It reduces mistakes during fast switching and helps operators anticipate transitions (preview → on-air).
TallyCircuitPy fits as a display endpoint controlled by an external system (for example, OBS-driven automation), instead of embedding production logic inside the light.

Architecture / Design Considerations

Core difference vs “traditional” tally wiring: Instead of dedicated tally GPIO wiring from a switcher, the device exposes a network API so a controller can push state updates to multiple lights over IP.

Highest failure-cost segment:

Network attachment (Wi-Fi association): If Wi-Fi fails, the tally becomes unusable as a live-production signal.

Thermal ceiling (brightness setting): Misconfigured brightness can cause overheating or resets, which is catastrophic during long live sessions.

Why it should remain an auxiliary tool: The controller owns mapping rules (inputs/scenes → program/preview/idle); the tally device should remain stable and generic so workflow changes do not require firmware edits.

How the system changes if components are removed:

Remove the HTTP layer → it becomes a local-only LED indicator with no production control integration.

Remove max brightness limiting → the device shifts from “deployable accessory” to “thermal risk,” especially in small enclosures.

Remove the dashboard → automation still works, but setup and troubleshooting become slower and more error-prone.

Possible Implications

Controller diversity: Any system that can send HTTP requests can drive the light, enabling OBS scripts and custom controllers without changing the device firmware.

Potential wired-network direction: The project’s structure (simple network endpoint) can be extended to other transports if supported by the hardware and runtime, but the current documented workflow centers on Wi-Fi.

Conclusion
TallyCircuitPy is best understood as a live-production accessory: a small CircuitPython device that exposes a minimal HTTP API to render tally state reliably on LEDs. Its design intentionally separates “production logic” (controller side) from “status display” (device side), concentrating risk management on connectivity and thermal limits.

전체 개요

TallyCircuitPy는 라이브 영상 제작(멀티카메라) 환경에서 쓰이는 **카메라용 탤리 라이트(tally light)**를 CircuitPython 보드에서 구현한 프로젝트입니다. 탤리 라이트는 “지금 이 카메라가 **송출 중(on-air)**인지, 또는 **곧 송출될 예정(preview)**인지”를 촬영자/출연자에게 즉시 알려주는 표시등이며, 보통 빨강=온에어, 초록=프리뷰 관례가 널리 쓰입니다.

이 프로젝트는 그 표시등을 Wi-Fi 기반 HTTP 엔드포인트로 만들어, 외부 컨트롤러가 /set, /status, /dashboard 같은 HTTP 요청으로 LED 색/밝기를 바꾸도록 합니다.

문제의식과 기술적 맥락 재구성

라이브 제작은 통제가 어렵습니다. 스위처/소프트웨어가 카메라를 빠르게 전환하는 동안, 현장 인력(촬영자/출연자/스태프)은 “지금 어느 카메라를 보고, 어느 카메라를 준비해야 하는지”를 즉시 알아야 합니다. 탤리는 데이터량은 작지만, 실수의 비용이 큰 커뮤니케이션 채널로 취급됩니다.

일반적인 방송 스튜디오에서는 스위처가 Program/Preview 상태를 추적하고, 그 신호를 카메라 쪽 탤리로 전달합니다.
TallyCircuitPy는 이 “탤리 신호 전달”을 네트워크(HTTP) 방식으로 저비용 구현하려는 방향으로 읽힙니다(현장 장비/배선 부담을 줄이고, 소프트웨어 컨트롤러와 연결성을 높이는 쪽).

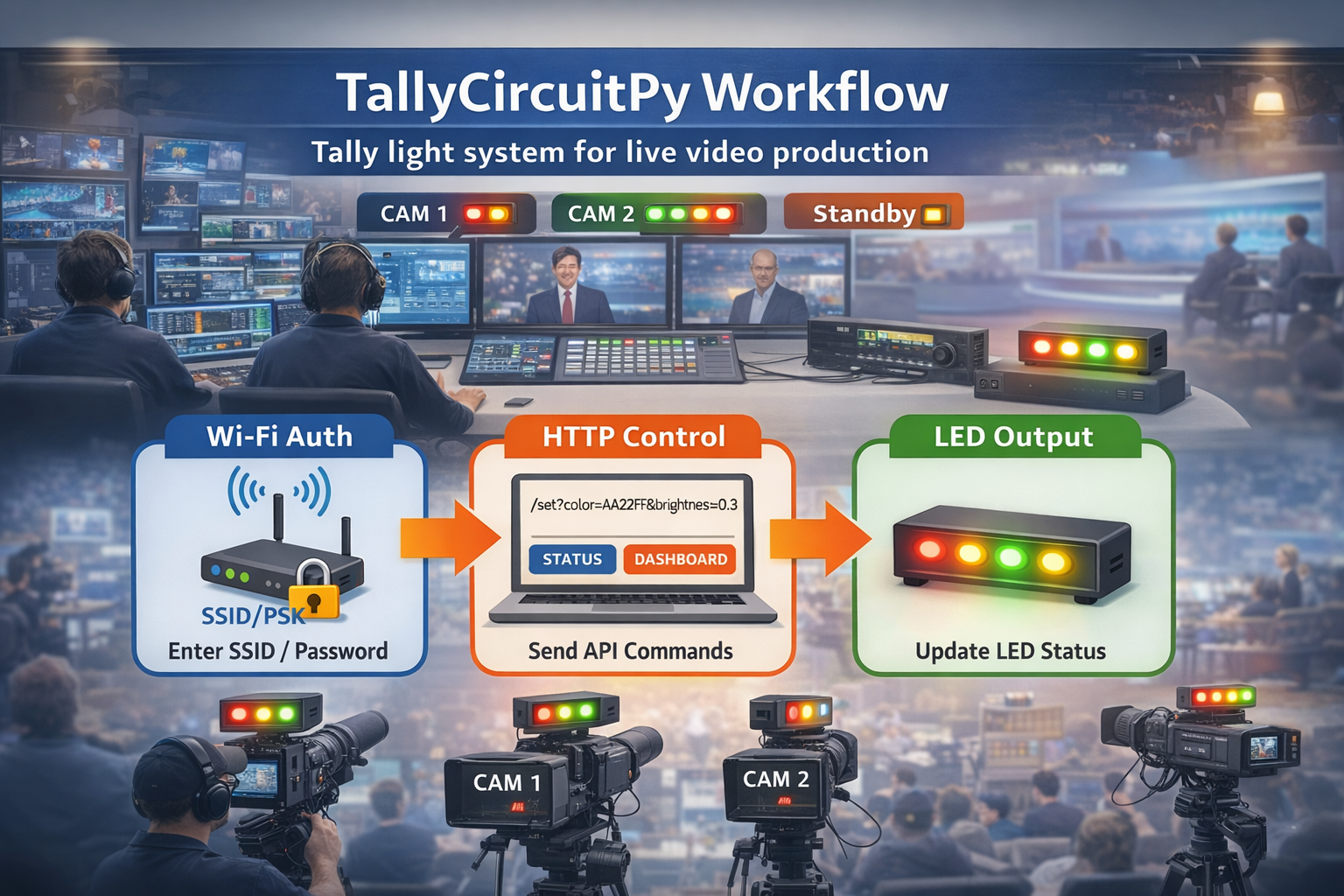

기술 흐름 설명 (신호 / 데이터 / 동작 순서 중심)

• 설치/배포
  • 릴리즈 ZIP을 받아 압축을 풀고, CIRCUITPY 드라이브에 그대로 복사합니다.
  • lib/에 포함된 **precompiled 라이브러리(.mpy)**까지 함께 복사하는 것이 핵심입니다.
• 네트워크 합류
  • secrets.py에 Wi-Fi SSID/비밀번호를 넣고 부팅합니다.
  • Wi-Fi 연결 실패 시 LED 점멸로 상태를 알려, 시리얼 콘솔 없이도 1차 진단이 가능하도록 합니다.
• 제어 인터페이스 제공(HTTP)
  • 장치는 경량 HTTP 서버 구성요소를 통해 엔드포인트를 노출합니다.
  • 외부는 아래 방식으로 제어합니다:
  • /set?color=RRGGBB&brightness=0.x → 상태(색/밝기) 반영
  • /status → 현재 상태 확인
  • /dashboard → 웹 UI로 탐색/테스트/튜닝
• 현장 피드백
  • 컨트롤룸(스위처/OBS)에서 Program/Preview 상태가 바뀌면, 컨트롤러가 탤리 장치에 HTTP 명령을 보내고, 카메라 위 LED가 즉시 반응합니다.

왜 이런 구조가 나왔는지에 대한 해설

1) 기존 접근 대비 이 구조의 핵심 차이(필수 앵커)

전통적 방식은 전용 배선/접점 신호로 탤리를 구동하는 쪽에 가깝습니다. 반면 이 프로젝트는 탤리를 네트워크 주소를 가진 장치로 만들고, 상태 전달을 HTTP 요청으로 단순화합니다.
이 차이로 인해 “컨트롤러(소프트웨어) 쪽에서 매핑/룰을 바꾸는 유연성”이 커지고, 탤리 장치는 표시 기능에 집중할 수 있습니다.

2) 왜 이 설계가 보조 수단으로 위치하는지(필수 앵커)

탤리 라이트가 제작 로직(씬 매핑, 카메라 식별, 전환 규칙)을 품기 시작하면, 라이브 운영 중 요구 변경이 생길 때마다 펌웨어 수정으로 이어지기 쉽습니다.
반대로, “상태 결정은 컨트롤러(예: OBS 스크립트)”에 두고 “표시는 탤리 장치”가 맡으면, 탤리 장치는 안정적으로 굴릴 수 있습니다.

3) 실패 비용이 가장 큰 판단 지점(필수 앵커)

• Wi-Fi 합류 단계: 연결이 안 되면 탤리는 그 순간부터 “없는 장치”가 됩니다. 라이브 현장에서 가장 치명적인 유형입니다.
• 밝기/발열 설정: 일부 장치는 50% 이상의 밝기를 히트싱크 없이 유지하기 어렵고, 과열은 리셋/오동작으로 이어질 수 있습니다. 운영 중 리셋은 사실상 장애입니다.

설계 선택의 배경, 제약 조건, 대안 가능성

제약 조건

• 무선 환경 의존: 2.4GHz 혼잡, 인증 실패, AP 품질 저하 같은 변수는 현장에서 빈번합니다(추론임). 다만 이 프로젝트의 기본 흐름이 Wi-Fi를 전제로 하므로, 네트워크 실패가 곧 기능 실패가 됩니다.
• 마이크로컨트롤러 자원 제약: 큰 프레임워크 대신 경량 HTTP 서버를 쓰는 쪽이 설계적으로 자연스럽습니다.

대안 가능성

• (추론임) 유선화: Wi-Fi 실패 비용을 줄이고 싶다면 유선 네트워크가 매력적일 수 있으나, 케이블링/전원/물리 패키징 비용이 늘어납니다. 현재 문서 기준으로는 “기본 제공”이라기보다 확장 방향으로 보는 것이 안전합니다.

생소한 개념에 대한 풀어쓴 설명

• 탤리 라이트: 카메라가 “지금 화면에 나가는지”를 알려주는 표시등입니다. 출연자에게는 시선/자세를 잡는 힌트가 되고, 촬영자에게는 급격한 조작을 피해야 하는 타이밍을 알려줍니다.
• Program / Preview: 라이브 스위처에서 “현재 송출되는 버스(program)”와 “다음 후보(preview)”를 분리해 운용하는 개념입니다(추론임). 탤리 색상(빨강/초록)은 이 상태를 직관적으로 매핑합니다.
• CIRCUITPY 배포: 장치를 USB로 연결하면 저장장치처럼 보이고, 파일 복사로 펌웨어/스크립트를 설치합니다. 라이브러리는 .mpy 형태로 번들 제공되는 경우가 많습니다.

시스템 구성 및 선택지 해석

기본 구성

• CircuitPython 보드 + LED(NeoPixel 계열)
• Wi-Fi 연결 + HTTP 엔드포인트(/set, /status, /dashboard)
• 열 관리(최대 밝기 제한)

특정 구성요소 제거 시 시스템 성격 변화(필수 앵커)

• HTTP 계층 제거: 외부 컨트롤러가 상태를 “푸시”할 수 없어서, 제작 시스템과의 연결이 끊기고 “로컬 LED 장치”로 성격이 바뀝니다.
• 최대 밝기 제한 제거: 기능은 유지되지만 운영 리스크가 커집니다. 특히 소형 케이스에서 장시간 점등하는 워크플로우와 충돌할 가능성이 큽니다.
• 대시보드 제거: 자동화는 가능하지만 설치/탐색/현장 디버깅 비용이 증가합니다.

내부 관점에서의 시사점

이 프로젝트의 설계 중심은 “탤리를 네트워크 주변장치로 만들고, 변화가 잦은 룰은 외부 컨트롤러에 둔다”는 분업입니다. 이는 라이브 제작처럼 운영 조건이 자주 바뀌는 환경에서 유지보수 비용을 낮추는 방향으로 해석됩니다.

운영 리스크는 연결(네트워크)과 발열(밝기) 두 지점에 집중돼 있습니다. 여기 관리가 실패하면, 탤리는 “있어도 못 믿는 장치”가 되기 쉽습니다.

7️⃣ FAQ (KR 문서 전용)

1. 탤리 라이트는 정확히 어떤 상황에서 제일 가치가 커지나요?
   멀티카메라 라이브에서 전환이 잦고, 출연자/촬영자가 “어느 카메라가 온에어인지”를 즉시 알아야 할 때 가치가 커집니다. 빨강/초록 같은 단순 신호가 실수를 줄여줍니다.
2. 기존 접근(전용 배선 탤리) 대비 이 프로젝트 구조의 핵심 차이는 무엇인가요?
   전용 접점/배선 대신, 네트워크 API(HTTP)로 상태를 전달한다는 점입니다. 컨트롤러가 IP 기반으로 여러 탤리를 제어할 수 있어 소프트웨어 연동이 쉬워집니다.
3. 이 시스템에서 실패 비용이 가장 큰 구간은 어디인가요?
   Wi-Fi 연결이 실패하면 탤리는 즉시 무용지물이 됩니다. 또한 밝기 제한을 잘못 설정하면 과열로 리셋/오동작이 발생할 수 있어 라이브 운용에서 치명적입니다.
4. 왜 탤리 장치가 ‘보조 수단’으로 남아야 하나요?
   상태 판단(씬 매핑, 규칙)은 현장/제작 방식에 따라 자주 바뀝니다. 그 변화를 장치 펌웨어가 떠안으면 유지보수 비용이 폭증하므로, 표시 장치는 단순하게 두고 로직은 컨트롤러로 몰아두는 편이 안정적입니다.
5. (추론임) 이 구조에서 ‘대시보드’가 실전에서 주는 이점은 무엇인가요?
   현장에서 IP 확인, 점등 확인, 밝기/색 조정이 빠르게 가능해 “설치/교체/장애 격리” 시간이 줄어들 가능성이 큽니다. 자동화만으로는 확인이 어려운 물리적 상태(빛의 체감 밝기 등)를 즉시 검증할 수 있습니다.

저자 정보 (Author Information)

• DeckerEgo
• 공개된 정보가 제한적임.
