Overview

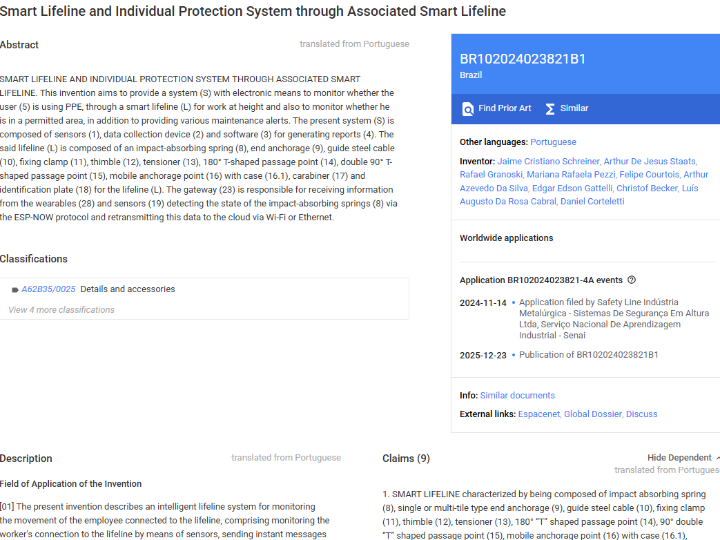

BR102024023821B1 describes an intelligent lifeline system for work-at-height safety. The disclosed system aims to monitor whether a worker is properly connected to a lifeline, whether the worker is operating within an allowed area, and whether maintenance-related conditions, such as shock absorber activation, require attention. The system is described as a combination of sensors, an electronic data collection device, cloud-connected software, reporting functions, and alerts.

The technical scope is not limited to a single wearable device. The lifeline itself becomes part of the monitored infrastructure. This is an important distinction because the system observes both the worker-side connection and the state of lifeline components, including shock absorbers that may require replacement after a fall event.

Main Content

The disclosed lifeline includes mechanical fall-protection elements such as an impact-absorbing spring, end anchors, a steel guide cable, clamps, thimbles, a tensioner, passage points, a mobile anchoring point, a carabiner, an identification plate, and a sensor set. The claimed sensor set includes at least a connection sensor, passage sensor, GPS position sensor, shock absorber state detector, communication means, and battery power.

The protection system built around this lifeline is designed to detect whether the user is connected, determine the user’s position at the installation site, notify a supervisor through software or a cloud application, and generate alarms when unsafe conditions are identified. The patent also describes activity history, maintenance history, event records, and reports containing information such as date, time, worker, and performed service.

Compared with conventional lifeline usage, the key difference is that the safety line is not treated only as a passive anchoring structure. It becomes a monitored safety node. The patent’s background section distinguishes the disclosed system from prior wearable sensor networks, portable personal monitors, and fall-protection compliance systems by emphasizing connection detection, user positioning, fall-related sensing, and direct monitoring of lifeline equipment such as shock absorbers.

System Context

The system is positioned as a support layer for work-at-height procedures, not as a replacement for physical fall-protection equipment or site supervision. The disclosed workflow still includes a supervisor, a daily safety dialogue, work authorization, area isolation, communication checks, and release of the lifeline after work is completed. The electronic system supports those procedures by recording and communicating connection, location, and maintenance status.

This support role matters because the highest-risk failure point is not merely a missing data packet. The highest-cost failure occurs when the system incorrectly treats an unsafe physical condition as safe: a worker not properly connected, a worker outside the authorized area, a fall event not detected, or an opened shock absorber not identified before the next use. In that context, sensing accuracy, gateway reliability, alert delivery, and maintenance records are all safety-relevant boundaries.

Architecture / Design Considerations

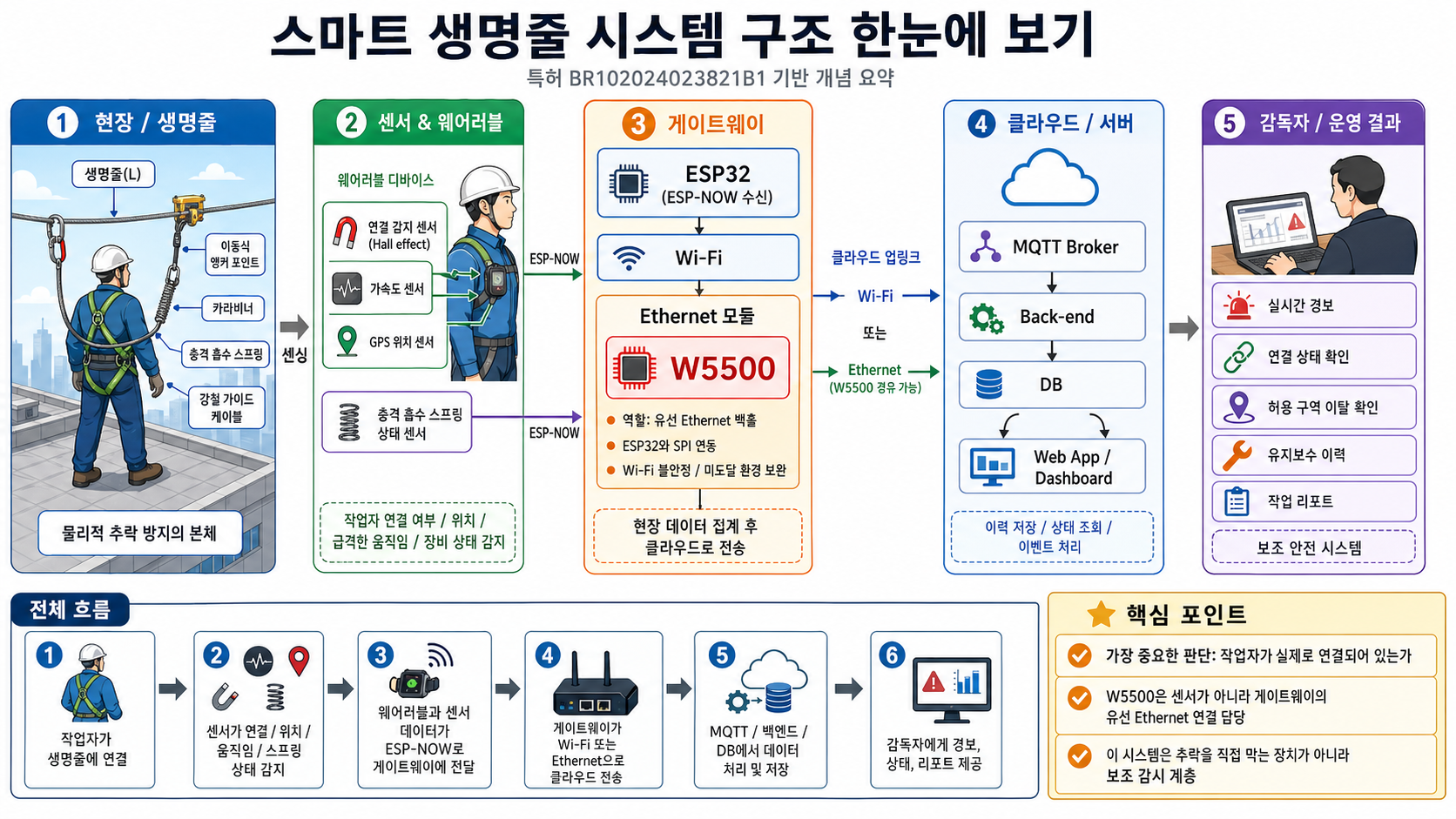

The architecture can be read as four layers.

First, the mechanical lifeline provides the physical fall-protection path. This includes the steel cable, anchors, passage points, mobile anchor, carabiner, and shock absorber components.

Second, local sensors detect operational states. A Hall-effect connection sensor is preferred for detecting connection to the line because it can be enclosed, is less exposed to dust and ambient light, and is harder to bypass than some optical approaches. GPS is described as the preferred positioning method because more precise infrastructure-heavy alternatives would increase installation complexity and cost.

Third, wearable and distributed electronics collect sensor data. The wearable device receives the connection signal, collects GPS position, and integrates an accelerometer to detect abrupt movement such as a fall. A shock absorber detector monitors deformation or activation of the absorber.

Fourth, a gateway forwards field data to cloud software. The patent describes ESP-NOW communication between acquisition devices and the gateway, then Wi-Fi or Ethernet for cloud connectivity. It also states that the gateway may include an Ethernet module and specifically gives the WIZnet W5500 as an example of an SPI Ethernet chip for integration with an ESP32-based design.

The W5500 is relevant here because it is a WIZnet Ethernet controller with an integrated hardwired TCP/IP stack, SPI interface, and embedded 10/100 Ethernet MAC and PHY. In this system, its role would be to provide a wired backhaul option for the gateway when Wi-Fi coverage is weak or unreliable, rather than to participate in the local lifeline sensor network itself.

If the Ethernet module is removed, the system does not necessarily lose all cloud connectivity because Wi-Fi may still be available. However, the gateway becomes more dependent on wireless infrastructure. If the connection sensor is removed, the system loses its central safety assertion. If GPS is removed, it becomes closer to a connection-monitoring system rather than a position-aware work-area compliance system. If the shock absorber detector is removed, the system loses direct visibility into a critical maintenance state after a fall load.

Possible Implications

This design has value where work-at-height safety depends not only on equipment installation but also on verified use, restricted work zones, supervisor awareness, and maintenance history. It may be especially relevant for roof maintenance, construction sites, industrial facilities, and other environments where workers move along predefined lifeline spans.

The main adoption condition is that the sensing layer must remain trustworthy under field conditions. Hall-effect sensing, GPS positioning, accelerometer-based fall indication, ESP-NOW or LoRa field communication, gateway forwarding, MQTT, database storage, and reporting all need to be treated as parts of a safety-adjacent monitoring chain. None of them should be understood as a standalone guarantee of fall protection.

The design also creates a data responsibility boundary. Once connection status, location, fall indication, and maintenance history are recorded, the system becomes useful for supervision and audit trails. At the same time, false confidence becomes a serious risk if installation, calibration, alert handling, or maintenance response is weak.

Conclusion

BR102024023821B1 presents an intelligent lifeline concept that combines mechanical fall protection with sensor-based monitoring, gateway communication, cloud software, alerts, and reporting. Its core contribution is not simply adding a wearable sensor to a worker. It is the integration of user connection, user position, lifeline component condition, and supervisor-facing software into a single monitored safety workflow.

The system should be understood as an auxiliary safety and compliance layer. It can improve visibility and response, but it does not replace correct lifeline design, proper PPE use, worker training, inspection routines, or supervisor judgment. That boundary is where the technology is most useful, and also where careless implementation would be most dangerous.

전체 개요

이 특허는 고소작업용 생명줄 / 안전줄을 단순한 기계식 추락방지 장치로 두지 않고, 센서와 게이트웨이, 클라우드 소프트웨어를 붙여 “작업자가 실제로 연결되어 있는지, 어디에서 작업 중인지, 장비 상태가 안전한지”를 확인하려는 시스템입니다.

핵심 구성은 크게 네 가지입니다.

1. 물리적 생명줄 구조
   • 강철 가이드 케이블
   • 말단 앵커
   • 이동식 앵커 포인트
   • 카라비너
   • 충격 흡수 스프링
   • 통과 지점
2. 현장 센서
   • 연결 감지 센서
   • 통과 지점 감지
   • GPS 위치 센서
   • 가속도 센서
   • 충격 흡수 스프링 상태 감지 센서
3. 통신 / 게이트웨이
   • ESP-NOW 또는 LoRa 계열의 현장 통신
   • 게이트웨이
   • Wi-Fi 또는 Ethernet을 통한 클라우드 전송
4. 소프트웨어
   • MQTT 기반 데이터 전달
   • 백엔드
   • 데이터베이스
   • Web App / Front-end
   • 경보 및 리포트 생성

특허 문서상 시스템은 센서, 전자 데이터 수집 장치, 모니터링 및 리포트용 소프트웨어로 구성된다고 설명되어 있습니다. 또한 사용자의 연결 상태, 위치, 위험 조건 알림, 작업 이력 및 유지보수 이력을 다루는 구조로 제시됩니다.

문제의식과 기술적 맥락 재구성

일반적인 생명줄은 작업자가 추락했을 때 몸을 붙잡아 주는 물리적 보호 장치입니다. 문제는 장비가 설치되어 있어도, 작업자가 실제로 연결하지 않았거나, 허가되지 않은 구역으로 이동했거나, 추락 후 충격 흡수 장치가 이미 작동했는데도 교체되지 않았다면 안전하다고 볼 수 없다는 점입니다. 인간은 안전장비를 지급받고도 그것을 제대로 쓰지 않는 놀라운 재능을 가졌고, 그래서 이런 감시 시스템이 등장합니다.

이 특허의 차별점은 작업자만 감시하는 웨어러블 시스템이 아니라, 생명줄 자체와 작업자의 연결 관계를 함께 감시한다는 데 있습니다. 특허의 배경 설명에서도 기존 기술과 비교하며, 일부 기존 시스템은 사용자만 모니터링하거나, 위치 센서·가속도계·생명줄 연결 감지·충격 흡수 장치 상태 감지가 부족하다고 설명합니다.

즉, 이 구조는 다음 질문에 답하려는 시스템입니다.

• 작업자가 안전줄에 실제로 연결되어 있습니까?
• 작업자가 허가된 구간 안에 있습니까?
• 이동 중 위험 상태가 발생했습니까?
• 추락이나 큰 충격 이후 충격 흡수 장치가 정상 상태입니까?
• 감독자가 이 정보를 실시간 또는 이력으로 확인할 수 있습니까?

여기서 중요한 점은 이 장치가 추락을 막는 본체가 아니라는 것입니다. 추락을 실제로 막는 것은 케이블, 앵커, 카라비너, 하네스, 충격 흡수 구조입니다. 이 특허의 전자 시스템은 그 물리적 보호 장치가 제대로 사용되고 있는지를 확인하고 기록하는 보조 감시 계층에 가깝습니다.

기술 흐름 설명

1. 작업 전 절차

특허 문서에서는 감독자가 작업 지시를 내리고, 작업자가 현장 상태를 확인한 뒤, 감독자가 생명줄 모니터링을 소프트웨어에서 활성화하는 흐름을 설명합니다. 이후 작업자는 연결 확인 후 작업을 시작하고, 작업 중 감독자는 통신을 유지합니다.

이 단계에서 시스템은 단독으로 작업을 허가하는 존재라기보다는, 사람이 세운 작업 계획과 허가 절차를 기록하고 감시하는 역할을 합니다.

2. 연결 상태 감지

작업자의 이동식 앵커 포인트 또는 랜야드 쪽에 연결 감지 센서가 붙습니다. 특허는 연결 감지 방식으로 광학 센서도 가능하다고 보지만, 더 권장되는 방식은 자석과 Hall effect 센서입니다. Hall effect 센서는 자기장을 감지하는 방식이므로, 밀폐 구조로 만들기 쉽고 먼지나 외부 빛의 영향을 덜 받으며, 우회하기도 상대적으로 어렵다고 설명됩니다.

여기서 실패 비용이 가장 큰 구간은 바로 이 연결 감지입니다. 연결되어 있지 않은 작업자를 연결된 것으로 판단하면, 시스템은 안전하지 않은 상황을 안전한 것으로 오판합니다. 이건 단순 알림 누락이 아니라 사람의 생명과 직결되는 판단 오류입니다.

3. 위치 및 이동 감지

특허는 작업자의 위치를 알기 위해 GPS를 사용하는 방식을 선호한다고 설명합니다. 다른 방식으로 통과 지점 감지, 소리 기반 거리 측정, 진동 기반 거리 측정, 무선 신호 세기 기반 거리 측정 등이 가능하지만, 이런 방식은 설치 인프라와 비용, 시험 시간이 커진다고 설명합니다. GPS는 이미 전역 인프라가 존재하는 검증된 기술이므로 채택 배경이 비교적 분명합니다.

추론임: 이 선택은 “정밀한 실내 위치 측정”보다는 “옥상이나 외부 작업 환경에서 허가 구역을 벗어났는지 판단하는 정도”에 초점이 있는 것으로 해석됩니다. 특허 문서도 더 복잡한 위치 시스템이 불필요하다는 취지로 설명하고 있습니다.

4. 추락 또는 급격한 움직임 감지

웨어러블 장치에는 가속도 센서가 포함됩니다. 특허 문서에서는 X/Y/Z축 움직임을 감지하여 급격한 움직임, 예를 들면 추락 가능성을 알릴 수 있다고 설명합니다.

다만 가속도 센서만으로 실제 추락 여부를 완벽하게 판단한다고 보기는 어렵습니다. 추론임: 현장 적용에서는 임계값 설정, 착용 위치, 작업자의 정상 동작 패턴, 오탐/미탐 처리 기준이 매우 중요해질 가능성이 큽니다.

5. 충격 흡수 스프링 상태 감지

특허는 추락 시 큰 힘이 작업자에게 전달되므로 충격 흡수 스프링이 필요하다고 설명합니다. 이 스프링은 일정한 힘을 받으면 열리고, 열린 뒤에는 충격 흡수 특성을 잃기 때문에 교체가 필요하다고 설명됩니다. 따라서 스프링이 열렸는지를 감지하는 것은 다음 사용자의 안전과 직결됩니다.

이 부분은 이 시스템의 중요한 차별점입니다. 단순히 “작업자가 연결되어 있느냐”만 보는 것이 아니라, 생명줄 장비 자체가 다음 사용에도 안전한 상태인지를 감시하려는 구조이기 때문입니다.

6. 게이트웨이와 클라우드 전송

현장 센서와 웨어러블 장치는 ESP-NOW 또는 LoRa 같은 저전력 무선 통신으로 게이트웨이에 데이터를 전달합니다. 특허 문서에서는 gateway가 웨어러블과 충격 흡수 스프링 상태 센서 정보를 ESP-NOW로 받아 Wi-Fi 또는 Ethernet을 통해 클라우드로 재전송한다고 설명합니다.

여기서 WIZnet W5500이 등장합니다. 특허는 Wi-Fi가 닿지 않는 곳에서도 연결성을 확보하기 위해 Ethernet 케이블 연결을 권장할 수 있으며, ESP32와 SPI로 쉽게 붙일 수 있는 Ethernet 칩 예시로 WIZnet W5500을 언급합니다.

W5500은 WIZnet의 Ethernet 컨트롤러로, SPI 인터페이스와 내장 TCP/IP 스택, 10/100 Ethernet MAC/PHY를 제공합니다. 따라서 이 시스템 안에서 W5500의 역할은 센서 노드 자체가 아니라, 게이트웨이가 유선망을 통해 클라우드로 데이터를 보내기 위한 네트워크 백홀 수단입니다.

7. 소프트웨어와 리포트

특허는 MQTT, 백엔드, 프론트엔드, 데이터베이스, Web App, 리포트 생성을 설명합니다. 예시로 .NET 백엔드, Flutter 프론트엔드, MongoDB 데이터베이스가 언급되지만, 특정 기술 스택에 한정한다고 보기는 어렵습니다.

추론임: 이 소프트웨어 계층의 본질은 UI 기술이 아니라 작업 승인, 실시간 상태 확인, 이력 저장, 유지보수 증빙입니다. Flutter나 .NET은 구현 예시이고, 핵심은 “센서 데이터가 현장 판단과 사후 기록으로 이어지는 구조”입니다.

왜 이런 구조가 나왔는지에 대한 해설

이 시스템은 물리적 안전장비의 한계를 보완하려는 구조입니다.

생명줄은 설치되어 있어도, 사람이 연결하지 않으면 의미가 없습니다. 작업자가 연결되어 있어도, 허가된 구역 밖으로 이동하면 위험해질 수 있습니다. 충격 흡수 장치가 이미 작동했는데 교체하지 않으면 다음 추락 상황에서 제 역할을 못 할 수 있습니다.

그래서 이 특허는 다음 세 가지를 동시에 보려 합니다.

이 구조가 보조 수단으로 위치하는 이유도 분명합니다. 전자 시스템은 추락 시 몸을 직접 붙잡지 않습니다. 실제 물리적 보호는 생명줄, 앵커, 하네스, 카라비너, 충격 흡수 장치가 담당합니다. 전자 시스템은 그 물리적 보호 체계가 제대로 쓰이고 있는지를 감시하고, 위험 상태를 알리고, 이력을 남기는 역할입니다.

설계 선택의 배경

Hall effect 센서 선택

Hall effect 센서는 빛을 이용하는 광학 방식보다 현장 환경에 강할 가능성이 큽니다. 특허도 밀폐 가능성, 충격 대응, 주변광·먼지 영향 감소, 시스템 우회 가능성 감소를 이유로 듭니다.

추론임: 건설 현장이나 옥상 작업 환경은 먼지, 수분, 충격, 외부 빛 변화가 크기 때문에 광학 센서보다 자기 기반 감지가 더 안정적이라고 판단한 것으로 볼 수 있습니다.

GPS 선택

GPS는 매우 정밀한 실내 위치 측정에는 한계가 있지만, 옥상이나 외부 작업 구역에서는 설치 인프라를 줄일 수 있습니다. 특허는 다른 위치 측정 방식들이 큰 설치 인프라와 비용, 긴 시험 시간을 요구할 수 있다고 설명합니다.

추론임: 이 시스템은 “센티미터 단위 정밀 위치”보다 “허가된 작업 구간 안에 있는지”를 확인하는 데 더 초점을 둔 것으로 보입니다.

ESP-NOW / LoRa / Wi-Fi / Ethernet 조합

현장 센서들은 저전력·근거리 또는 장거리 무선 통신이 필요하고, 게이트웨이는 클라우드와 연결되어야 합니다. ESP-NOW는 ESP32 기반 장치 간 저전력 통신에 유리하고, LoRa는 넓은 현장 범위에 유리합니다. Wi-Fi와 Ethernet은 인터넷 연결을 위한 백홀에 가깝습니다.

W5500은 이 중 Ethernet 백홀을 위한 부품으로 해석됩니다. Wi-Fi가 불안정한 현장에서는 유선 Ethernet이 더 안정적인 선택지가 될 수 있고, W5500은 ESP32 같은 MCU와 SPI로 연결할 수 있어 게이트웨이 설계에 넣기 쉬운 편입니다.

MQTT 선택

MQTT는 센서와 IoT 데이터 전송에 흔히 쓰이는 publish/subscribe 방식의 경량 프로토콜입니다. 특허도 MQTT broker를 통해 gateway가 특정 topic으로 데이터를 publish하고, Web application이 이를 실시간으로 접근해 알림과 저장에 활용하는 구조를 설명합니다.

제약 조건

1. GPS 정확도 한계
   • GPS는 실외에서 유리하지만, 금속 구조물, 지붕 구조, 주변 건물, 안테나 위치에 영향을 받을 수 있습니다.
   • 특허에 언급된 예시 모듈의 이상적 정밀도와 실제 현장 정밀도는 다를 수 있습니다.
2. 센서 오탐 / 미탐
   • 연결 센서가 오작동하면 가장 큰 위험이 발생합니다.
   • 추락 감지는 가속도 패턴에 의존하므로 정상 작업 동작과 위험 동작을 구분하는 로직이 필요합니다.
3. 통신 장애
   • ESP-NOW, LoRa, Wi-Fi, Ethernet 중 어느 구간이든 끊기면 실시간 알림의 신뢰도가 떨어집니다.
   • 특히 클라우드 전송이 지연되면 감독자 대응도 늦어질 수 있습니다.
4. 운영 절차 의존성
   • 시스템이 좋아도 감독자가 작업 허가, 구역 격리, 이력 관리, 유지보수 대응을 하지 않으면 효과가 제한됩니다.
   • 이 점이 바로 이 시스템이 “보조 수단”인 이유입니다.
5. 개인 위치 데이터 관리
   • 작업자 위치와 작업 이력이 저장되므로 개인정보와 현장 감시 체계에 대한 운영 기준이 필요합니다.
   • 특허 문서 자체는 기술 구조 중심이고, 개인정보 운영 정책까지 상세히 다루지는 않습니다.

대안 가능성

위치 측정 대안

GPS 대신 BLE beacon, UWB, RFID 통과 지점 감지, LoRa RSSI, 케이블 구간별 접점 감지 등을 사용할 수 있습니다. 다만 이런 방식은 설치 인프라가 늘어나거나, 정밀도와 비용 사이에서 타협이 필요합니다.

추론임: 고정된 산업 현장에서는 UWB나 구간별 센서가 더 정밀할 수 있지만, 설치 비용과 유지보수 부담이 커질 수 있습니다. 반대로 GPS는 설치가 단순하지만 위치 정밀도와 음영 구간 문제가 남습니다.

통신 대안

ESP-NOW 대신 BLE Mesh, Zigbee, Thread, LoRaWAN, Sub-GHz proprietary RF 등이 가능합니다. 게이트웨이 백홀은 Wi-Fi, Ethernet, LTE/5G, NB-IoT 등으로 바뀔 수 있습니다.

추론임: 전원 공급이 안정적이고 유선망이 있는 산업 현장에서는 Ethernet이 유리하고, 임시 공사 현장처럼 유선망이 약한 곳에서는 LTE/5G 게이트웨이가 더 현실적일 수 있습니다.

소프트웨어 대안

.NET, Flutter, MongoDB는 예시 구현으로 볼 수 있습니다. Node.js, Python FastAPI, Rust backend, PostgreSQL, TimescaleDB, InfluxDB 등도 가능하며, 본질은 센서 이벤트와 작업 이력을 안정적으로 저장하고 조회하는 것입니다.

생소한 개념에 대한 풀어쓴 설명

생명줄 / Lifeline

고소작업자가 추락하지 않도록 연결하는 안전 케이블 또는 앵커 시스템입니다. 작업자는 하네스와 랜야드, 카라비너를 통해 생명줄에 연결됩니다.

Free Pass 구조

특허에서는 작업자가 한 구간에서 다음 구간으로 이동할 때 매번 분리하지 않아도 되는 생명줄 구조를 선호한다고 설명합니다. 연결 해제 횟수가 줄면 작업 효율뿐 아니라 안전성에도 도움이 될 수 있습니다.

Hall effect 센서

자기장을 감지하는 센서입니다. 자석이 가까이 있는지 여부를 감지할 수 있으므로, 기계식 연결 상태를 전기 신호로 바꾸는 데 사용할 수 있습니다.

ESP-NOW

Espressif의 ESP32 계열 장치 간 저전력 무선 통신 방식입니다. Wi-Fi 공유기 없이 장치끼리 직접 데이터를 주고받을 수 있다는 점이 특징입니다. 특허는 ESP-NOW가 250 byte 이하 패킷을 지원하고 센서 데이터처럼 작은 데이터를 다루기에 충분하다고 설명합니다.

W5500

WIZnet의 Ethernet 컨트롤러입니다. SPI로 MCU와 연결되고, TCP/IP 스택과 10/100 Ethernet MAC/PHY를 내장합니다. 이 특허에서는 Wi-Fi가 닿지 않는 곳에서 유선 Ethernet을 제공하는 gateway 구성요소 예시로 등장합니다.

MQTT

센서 장치가 broker로 데이터를 보내고, 애플리케이션이 필요한 topic을 구독하는 방식의 IoT 통신 프로토콜입니다. 이 구조에서는 게이트웨이가 센서 데이터를 publish하고, Web App이나 backend가 그 데이터를 받아 알림과 이력 저장에 활용합니다.

시스템 구성 및 선택지 해석

구성요소 제거 시 시스템 성격 변화

이 표에서 가장 위험한 제거는 연결 감지 센서와 충격 흡수 스프링 상태 센서입니다. 하나는 “작업자가 실제로 보호 장치에 묶여 있는가”를 판단하고, 다른 하나는 “장비가 다음 추락에도 보호력을 유지할 수 있는가”를 판단하기 때문입니다.

내부 관점에서의 시사점

이 특허는 단순한 웨어러블 안전 장치라기보다 작업자, 생명줄, 감독자, 클라우드 리포트가 연결된 안전 운영 시스템으로 보는 편이 정확합니다.

WIZnet 관점에서는 W5500이 시스템의 주인공은 아닙니다. 주인공은 생명줄 안전 감시 구조입니다. 하지만 W5500은 게이트웨이가 Wi-Fi에만 의존하지 않도록 유선 Ethernet 선택지를 제공하는 구성요소로 의미가 있습니다. 특허 문서에서도 W5500은 ESP32와 SPI로 통합 가능한 Ethernet 칩 예시로 언급됩니다.

발표용으로 보면 이 기술은 다음 문장으로 잡으면 좋습니다.

“이 시스템은 추락방지 장비를 대체하는 장치가 아니라, 작업자가 생명줄에 실제로 연결되어 있는지와 생명줄 장비가 계속 안전한 상태인지 감시하는 IoT 보조 안전 시스템입니다.”

가장 큰 판단 포인트는 “센서가 붙었다”가 아닙니다. 어떤 센서가 어떤 안전 판단을 책임지는지입니다. 연결 감지, 위치 판단, 충격 흡수 장치 상태, 게이트웨이 백홀, 클라우드 이력 중 어느 하나가 약하면 시스템의 성격이 달라집니다. 기술 큐레이션에서 이 부분을 흐리면 그냥 “스마트 안전장비”라는 푹 삶은 마케팅 죽이 됩니다.

FAQ

Q1. 기존 생명줄과 가장 큰 차이는 무엇입니까?

기존 생명줄은 주로 물리적으로 작업자를 붙잡는 구조입니다. 이 특허의 구조는 생명줄에 센서와 통신, 소프트웨어를 붙여 연결 상태, 위치, 장비 상태, 작업 이력을 감시합니다. 즉, 보호 장치 자체가 감시 가능한 시스템 노드가 됩니다.

Q2. 이 시스템은 추락을 직접 막는 장치입니까?

아닙니다. 추락을 직접 막는 것은 케이블, 앵커, 하네스, 카라비너, 충격 흡수 장치입니다. 이 시스템은 그 장치가 제대로 사용되고 있는지 확인하고, 위험 상태를 알리며, 이력을 남기는 보조 수단입니다.

Q3. 실패 비용이 가장 큰 구간은 어디입니까?

가장 큰 실패 비용은 연결 감지와 충격 흡수 장치 상태 감지에서 발생합니다. 연결되지 않은 작업자를 연결된 것으로 오판하거나, 이미 작동한 충격 흡수 스프링을 정상으로 판단하면 실제 사고 위험이 커집니다. 이건 UI 오류나 리포트 누락보다 훨씬 심각합니다.

Q4. 왜 GPS를 사용합니까?

특허는 위치 파악을 위한 여러 대안을 언급하지만, 다른 방식들은 설치 인프라와 비용, 시험 시간이 늘어날 수 있다고 설명합니다. GPS는 이미 전역 인프라가 존재하므로 외부 작업 환경에서 상대적으로 구현 부담이 낮은 선택지입니다. 다만 실환경 정밀도는 별도 검증이 필요합니다.

Q5. WIZnet W5500은 이 시스템에서 어떤 역할입니까?

W5500은 센서 노드가 아니라 게이트웨이의 유선 Ethernet 연결 수단으로 해석됩니다. 특허는 Wi-Fi가 닿지 않는 환경에서 Ethernet 연결을 권장할 수 있고, ESP32와 SPI로 연결 가능한 Ethernet 칩 예시로 WIZnet W5500을 언급합니다.

Q6. ESP-NOW와 Ethernet은 같은 역할입니까?

아닙니다. ESP-NOW는 현장 장치와 게이트웨이 사이의 로컬 무선 통신에 가깝습니다. Ethernet은 게이트웨이가 클라우드나 인터넷으로 데이터를 보내는 백홀 역할에 가깝습니다. 둘을 같은 통신 계층으로 보면 구조를 잘못 이해하게 됩니다.

Q7. 이 시스템의 실무 적용에서 가장 조심해야 할 점은 무엇입니까?

센서값을 안전 판단으로 바꾸는 기준입니다. 연결 감지, 위치 경계, 추락 감지, 스프링 상태 감지의 임계값과 검증 절차가 약하면 오히려 잘못된 안심을 줄 수 있습니다. 안전 시스템에서 “대충 감지됨”은 꽤 위험한 문장입니다.

저자 정보

특허 문서상 발명자는 Jaime Cristiano Schreiner, Arthur De Jesus Staats, Rafael Granoski, Mariana Rafaela Pezzi, Felipe Courtois, Arthur Azevedo Da Silva, Edgar Edson Gattelli, Christof Becker, Luís Augusto Da Rosa Cabral, Daniel Corteletti로 공개되어 있습니다.

출원인 / 원권리자는 Safety Line Indústria Metalúrgica - Sistemas De Segurança Em Altura Ltda와 Serviço Nacional De Aprendizagem Industrial - SENAI로 공개되어 있습니다. 특허의 출원일은 2024년 11월 14일, 공개일은 2025년 12월 23일로 표시됩니다.

Safety Line Indústria Metalúrgica - Sistemas De Segurança Em Altura Ltda는 공개 CNPJ 기반 기업 정보에서 브라질 Caxias do Sul-RS 소재의 업체로 나타나며, 주요 활동은 개인 및 직업 안전용 장비와 액세서리 제조로 분류되어 있습니다. 다만 회사의 상세 기술 이력이나 본 특허 개발에서 각 인물이 맡은 역할은 공개 자료만으로는 제한적으로만 확인됩니다. 정보 제한입니다.

SENAI는 브라질 산업 분야의 직업교육, 기술지원, 혁신을 다루는 기관으로 소개됩니다. 공식 포털에서는 SENAI를 산업 중심 기술·직업 교육, 기술 지원, 혁신 네트워크로 설명하고 있습니다.

개별 발명자의 세부 직책, 실제 회로 설계 담당 여부, 소프트웨어 담당 여부, 현장 안전 설계 담당 여부는 이 특허 문서와 공개 검색 결과만으로 명확히 분리하기 어렵습니다. 따라서 특정 인물에게 특정 기술 파트를 배정하는 설명은 하지 않는 것이 맞습니다. 정보 제한입니다.
