[PROJECT INTRODUCTION & SYSTEM ARCHITECTURE]

This project presents an IoT-enabled electrical control system built around the Arduino Uno microcontroller and the WIZnet W5500 hardware TCP/IP Ethernet controller. The system measures voltage and current, evaluates thresholds to detect abnormal conditions, drives relay outputs for load switching, and communicates with a remote operator interface through wired Ethernet.

System Components

• Arduino Uno (ATmega328P): Central processing unit for sensing and relay actuation.
• Voltage Sensing Stage: Step-down transformer and rectifier generating analog voltage feedback.
• Current Sensor: AC current measurement.
• 4-Channel Relay Module: Loads on/off switching.
• W5500 Ethernet Shield: Hardware-driven TCP/IP communication.
• Android Application: Operator control interface (ON/OFF + real-time status).

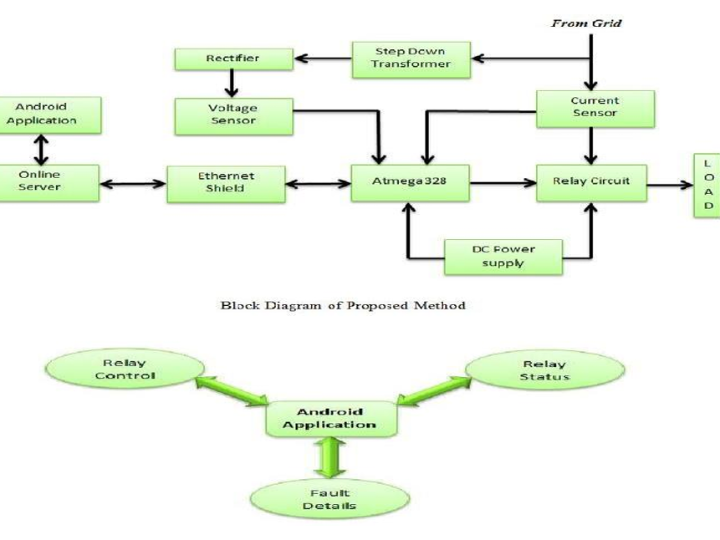

End-to-End Signal Flow

AC Supply
    → Voltage Sensor (Transformer + Rectifier) → Arduino Analog Input (V)
    → Current Sensor                          → Arduino Analog Input (I)

Arduino Uno
    ├─ Protection Logic (Threshold Evaluation)
    ├─ Relay Control (4 Channels)
    └─ SPI → W5500 Ethernet Shield
                  ↓
             Router / Internet
                  ↓
        Server / Android Application

Implemented Functionalities (KEY FEATURES)

• Real-time voltage and current measurement
• Threshold-based fault detection and protection
• Four-channel relay switching
• Deterministic Ethernet communication via W5500
• Remote supervision and control via Android app

[ENGINEERING SIGNIFICANCE & INDUSTRIAL VALUE]

1) Structural Alignment with Industrial IoT Control Nodes

The design closely resembles architectures used in small-scale industrial automation:

• Physical sensing (V/I)
• Local decision-making on an embedded controller
• Hardwired Ethernet for supervisory communication
• Remote operator interface separated from the control layer

This layered arrangement mirrors the structure of compact PLC-class devices, RTUs, and low-voltage edge controllers.

2) Technical Relevance of W5500 Ethernet

The use of the W5500 TCP/IP offload engine carries structural advantages commonly required in industrial designs:

• Reduced MCU processing load
• Predictable packet handling
• Stable wired connectivity
• Clear separation between control logic and networking protocol

These properties map well onto typical requirements for energy monitoring nodes, equipment controllers, and automation endpoints.

3) Completeness of the Control Stack

The system exhibits logical separation across:

• Measurement Layer (voltage/current acquisition)
• Control Layer (threshold evaluation, relay driving)
• Communication Layer (hardware TCP/IP via W5500)
• Supervisory Layer (Android operator interface)

This separation results in a coherent control architecture, structurally consistent with industrial embedded systems.

4) Industrial-Value Novelty (Structure-Based)

Novelty does not come from new algorithms but from recreating an industrial control pattern with accessible hardware.
The project provides:

• A realistic control pipeline
• Deterministic networking
• A complete sensing–control–communication–supervision chain

Such structural fidelity is uncommon at low cost.

5) Conditional Value for WIZnet-Based Solutions

Not exaggerated. Derived strictly from typical ecosystem behavior.

• Adoption likelihood:
  The reproducibility of W5500-based designs may position it as an early choice for follow-up prototypes.
• Familiarity formation:
  Repeated exposure in implementation-focused research can develop a natural preference for WIZnet Ethernet in similar use cases.
• Reference framework:
  Its structural match to industrial control nodes allows it to serve as a low-risk PoC model for early-stage industrial evaluations.
• Ecosystem reinforcement:
  When similar architectures recur in practical studies, the technology's perceived reliability increases among developers and educators.

These effects occur only when implementations accumulate over time and demonstrate consistent results.

[AUTHOR & DOMAIN SIGNIFICANCE]

Author: Dr. K. Praveen Kumar

A practitioner-oriented researcher specializing in IoT integration, embedded hardware–software coordination, and applied electrical automation. His work consistently focuses on:

• real sensing hardware,
• functional embedded control logic,
• communication layers, and
• complete system behavior.

This implementation-centric approach aligns with environments where real-world validation and hardware reproducibility matter.

Domain Description: Applied IoT Implementation Research

The domain represented by this paper emphasizes the practical construction of working IoT systems—including sensing, actuation, networking, and supervision.
It acts as the lower-risk, early-stage environment where industrial control ideas are realized in a smaller, testable form.

Domain Importance

This domain contributes to the technological pipeline by:

• enabling early validation of control architectures,
• connecting academic exploration with realistic engineering constraints,
• providing reproducible hardware examples that inform industrial PoCs,
• establishing patterns that eventually influence commercial designs.

It functions as the “concept validation layer” before technologies enter industry.

Domain Influence

As more hardware-verified projects accumulate:

1. Certain modules (e.g., WIZnet W5500) gain visibility as reliable components.
2. Reproducibility encourages their selection in follow-up prototypes.
3. A technical preference emerges within the developer and academic ecosystems.
4. These patterns gradually shape early-stage market choices.

Author’s Contribution

Dr. Kumar strengthens this domain by repeatedly producing system-level implementations—complete sensing/logic/network/UI patterns—which help form reference points other engineers may rely on.

[PROJECT INTRODUCTION & SYSTEM ARCHITECTURE]

이 프로젝트는 Arduino Uno와 WIZnet W5500 Ethernet Shield를 기반으로
전기 부하(AC Load)를 원격 제어, 전압·전류 실시간 모니터링, 임계값 기반 보호 차단까지 수행하는
IoT 전기 제어 시스템이다.

● 사용된 주요 구성 요소

• Arduino Uno (ATmega328P)
  센서 데이터 수집, 릴레이 제어, 보호 로직 실행
• W3/W5500 Ethernet Shield
  SPI 기반 TCP/IP 오프로드 엔진, 10/100Mb 유선 이더넷 통신
• Voltage sensing stage
  Step-down 변압기 + 정류기 기반 아날로그 전압 피드백
• Current sensor
  AC 전류 계측
• 4채널 Relay Module
  부하 스위칭용 디지털 출력
• Android Application
  원격 ON/OFF 제어 + 상태 조회 UI

● 신호 및 데이터 흐름도 (Architecture)

AC Supply
   → Voltage Sensor (Transformer + Rectifier) → Analog Input (V)
   → Current Sensor                          → Analog Input (I)

Arduino Uno
   ├─ Threshold Processing (Fault Evaluation)
   ├─ Relay Control (4-Channel)
   └─ SPI → W5500 Ethernet Shield → Router → Server → Android App

● 구현된 실제 기능 (KEY IMPLEMENTED FEATURES)

• 실시간 전압/전류 계측
• 부하 ON/OFF 제어(4채널 릴레이)
• 임계값 기반 고장 판단 → 릴레이 보호 차단
• 유선 이더넷(W5500) 기반 안정적 통신
• Android 앱을 통한 운영자 제어 및 모니터링

[ENGINEERING SIGNIFICANCE & INDUSTRIAL VALUE]

1) 기술적 구조의 산업적 유효성

이 시스템의 구조는 단순한 데모 수준이 아니라,
소형 분산 제어 노드의 산업적 설계 흐름과 구조적으로 거의 동일하다.

• 센서 계측 (Voltage/Current)
• MCU 기반 로직 실행
• 유선 네트워크 통한 상위 시스템 연결
• 운영자/서버 기반 제어 계층 분리

이 흐름은 실제 산업 설비의
RTU(Remote Terminal Unit), PLC-lite, Energy Gateway Node와 같은 구조와 정확히 대응한다.

2) 왜 WIZnet W5500 선택이 산업적으로 의미가 있는가

W5500은 하드웨어 TCP/IP 오프로드 엔진으로,
산업 현장에서 중요한 아래 조건을 만족한다:

• MCU 부하를 최소화한다 → 안정성 확보
• 패킷 처리 일관성 → 제어 패킷 손실 최소화
• 유선 기반 → WiFi보다 신뢰도 높음

이런 조건은
스마트 에너지, 분산 제어, 원격 기기 제어 구조에서 우선 채택되는 방식이다.

즉, 산업 장비의 축소형 모델과 기능적으로 매우 가까운 축에 있다.

3) 시스템 완성도

기능 단위뿐 아니라 시스템 레이어가 명확하게 나뉘어 있다:

• Physical Layer: 센서 전압/전류 계측
• Control Layer: Arduino 보호 로직, 출력 제어
• Communication Layer: W5500 TCP/IP
• Application Layer: Android 운영 UI

이런 계층 분리 구조는 산업제어에서 성능·확장성·재현성의 핵심 조건이다.

4) 산업적 관점에서의 novelty

이 논문은 독창적인 알고리즘보다
실제 현장에서 쓰이는 구조를 저비용 MCU 환경에서 그대로 구현했다는 점이 의미 있다.

이건 구현 품질이 낮은 프로젝트가 할 수 있는 접근이 아니다.
센서·릴레이·Ethernet·운영자 UI까지 완결된 형태는
산업 구조의 핵심을 정확히 짚고 있다.

5) 우리가 제품(WIZnet 기반) 관점에서 얻을 수 있는 실익 (과장 없이 구조 기반 분석)

아래는 단정이 아니라 조건부 구조적 효과다:

● (1) 채택 장벽 감소

W5500 기반 구조는 구현 난이도가 낮고 재현성이 높아서
후속 연구나 소규모 산업 실험에서 기본 선택지로 고려될 가능성이 있다.

● (2) 장기적 친숙도 축적

이와 같은 논문·실용 프로젝트에 반복 등장하면
개발자/교육기관/소규모 기업에서
**“Ethernet 제어 = W5500”**이라는 자연스러운 친숙도 형성이 가능하다.

● (3) 생태계 확장 구조

실용 프로젝트들이 누적되면,
“모범 사례(Reference Case) → 후속 채택 → 생태계 증식”
이라는 흐름이 만들어진다.

● (4) 산업 PoC 기반 구축

이 구조는 산업에서 PoC(개념검증) 실험을 진행할 때
저비용으로 빠르게 구현할 수 있는 레퍼런스 모델이 된다.

● (5) 시장 초입 포지션 확보 가능성

입문자·연구자·소규모 회사가 W5500 기반 구조에 익숙해질수록
향후 상위 제품도 선택 우선 순위에 오를 가능성이 커진다.

[AUTHOR & DOMAIN SIGNIFICANCE]

(저자 역량 + 활동 분야 의미 + 저널 영역 가치 + 생태계 영향까지 포함)

● AUTHOR SUMMARY

Dr. K. Praveen Kumar는 IoT·임베디드·전력 자동화 분야에서
“이론 중심”이 아닌 “구현·통합 중심”의 연구를 수행해온 실용형 연구자다.

• Arduino 기반 계측·제어 시스템
• 네트워크 통신 및 모바일 연동
• 실증 기반 검증 시나리오
• 산업 구조와 유사한 레이어 설계

그의 작업은 “교육용 실험”이 아니라
현장에서 바로 시험해볼 수 있는 응용기술 구조를 만드는 데 가깝다.

● DOMAIN DESCRIPTION

이 논문이 속한 영역은
실용 기반 IoT 구현 연구,
특히 산업 구조와 유사한 IoT 전기 제어 시스템의 축소형 모델 구축이다.

이 분야는 단일 프로젝트로 시장을 바꾸진 않지만,
다음의 기술적 파이프라인을 구성한다:

• 현장에서 실제 필요한 구조를
• 저비용 MCU 기반으로
• 실증 가능한 형태로 재현
  → 이후 더 높은 등급의 산업 장비로 확장되는 기반 역할

● DOMAIN IMPORTANCE

이 영역이 중요한 이유는 단순하다:

“산업용 제어 시스템을 만들기 전에,
가장 안전하게 검증할 수 있는 최초 레이어를 제공하기 때문”

즉, 실제 제품에 쓰는 구조를 저단가/저위험 환경에서 검증할 수 있는 생태계다.

이것은 산업 R&D에서 매우 중요한 역할을 한다.
→ 시장 전 단계의 “개념 검증 레이어”를 제공하기 때문.

● DOMAIN INFLUENCE

이 생태계는 다음 흐름을 만들어낸다:

1. 실용 프로젝트가 재현되는 과정에서
   → 특정 기술(WIZnet 등)의 재출현 빈도가 증가
2. 재현성 + 접근성이 높은 기술은
   → 후속 연구에서 기본 구성 요소가 되기 쉬움
3. 누적된 레퍼런스는
   → 산업 초기 단계에서 안정성 판단의 간접 근거로 작용
4. 결국 “저비용 → 실증 → 확산”이라는 구조가 생태계를 강화

● AUTHOR’S CONTRIBUTION WITHIN THIS DOMAIN

이 저자는 이 흐름을 강화시키는 실증 기반 연구자다.
그의 연구는:

• 하드웨어
• 제어 로직
• 보호 구조
• 네트워크 통신
• UI
  → 이 모든 층을 실제로 동작시키는 구현 패턴을 반복한다.

이것은 생태계 활성화에 의미 있는 기여다.

● POTENTIAL IMPACT OF FUTURE WORKS (WIZnet 중심 구조적 효과)

• WIZnet 모듈이 지속적으로 등장하면
  → 해당 기술이 “현장-실험-초기시장” 연결지점에 자주 노출됨
• 이는 특정 기술이 선택지로 고려되는 “초입 점유율”을 높일 수 있음
• 저널이 다루는 영역 특성상
  → 재현성이 높고 산업 구조와 유사한 해결책은 꾸준히 인용되는 경향
• 결국 W5500 기반 구조는
  → 개발자 습관적 선택 + 실증 기반 누적이라는 파이프라인을 만들 가능성이 있음

이 모든 것은 조건부이고,
“이 구조에서 실제로 구현 가능성이 반복되는 경우”에만 발생한다.

[EXPECTED Q&A]

Q. 이 프로젝트는 산업에서 실제로 사용할 수 있는가?
A. 구조적으로는 산업 제어 노드와 매우 유사하지만, 실제 적용에는 인증·보안·하드웨어 등급 강화가 필요합니다. 다만 개념 검증(PoC) 기반으로는 매우 적합합니다.

Q. 왜 W5500이 중요한가?
A. TCP/IP 오프로드, MCU 부하 감소, 안정성 등 산업적 조건을 충족하기 때문입니다.

Q. 이 저자의 연구는 왜 주목할 가치가 있는가?
A. 구조적으로 산업형 제어 구조를 일관되게 구현하기 때문입니다.
